Wzmacniacz lampowy "Reduktor Szumu"

Recommended Posts

Witam, zmontowałem wzmacniacz "Reduktor Szumu" z kit-u sklepu lampowego (tego najlepszego)...

Działa poprawnie, wymieniłem 4 kondensatory na inne wartości, o niebo lepiej.

Może Ktoś, ma jakieś inne uwagi...?



Pozdrawiam, z Gdańska.



  • Like 1

Share this post


Link to post
Share on other sites

Zamawiales wersje pelna?


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Tak, kit za 800 zł, dostałem lampy JJ, ale mam w dom EH, te grają lepiej...

Share this post


Link to post
Share on other sites
xavian

Jak to gra generalnie? Fajnie jest cos zrobic DYI , ale oprocz satysfakcji jak to wyglada dzwiekowo, to cos z rodzaju czegos wiecej sonicznie czy zwykly przecietniak?


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Gra "całkiem ładnie", zbudowałem kit z ali... to kicha (na oryg. częściach), po wymianie lamp i zrobieniu dobrego zasilacza, znacząca poprawa.

Moim zdaniem, kit "Reduktor Szumu" ma dużą zaletę, korekcję barwy, ogólnie jest ok, zasilacz, choć nie stabilizowany, nie ma "brumu"

jest dynamiczny, przyjemnie się słucha... (muzyka nie męczy, jak z tranzystora...?)

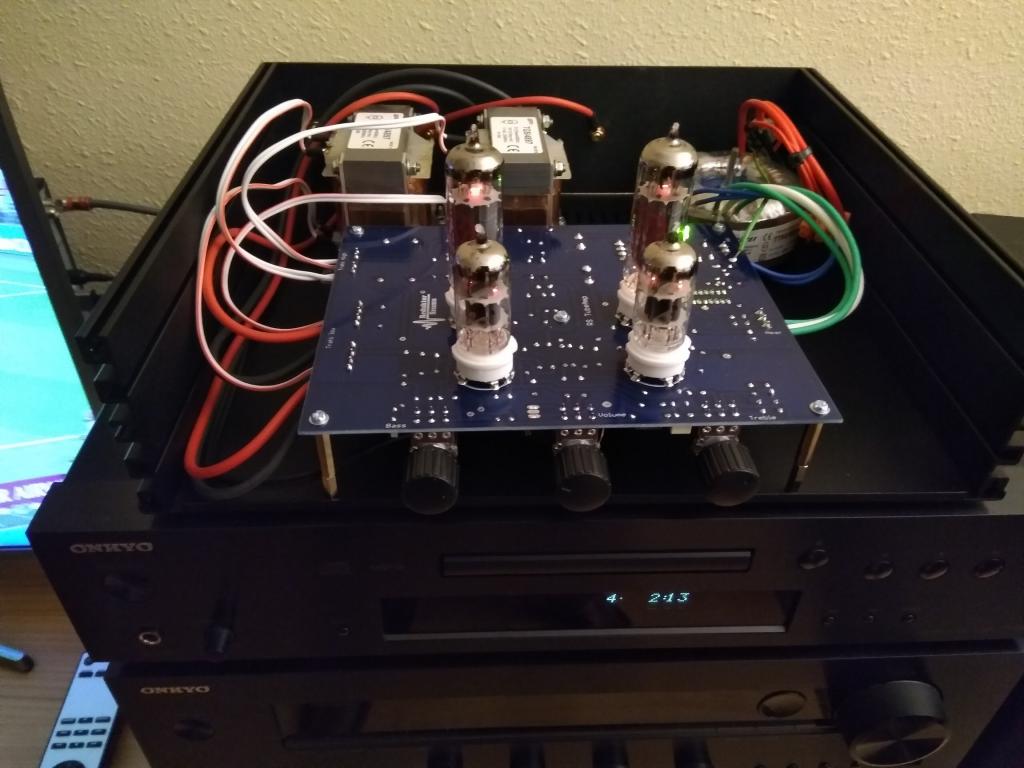

p.s. dołączam zdjęcie wzm. na kicie z ali... (tak na pokaz)...


Share this post


Link to post
Share on other sites

Nie wiem jakich kabli sygnalowych uzywasz. Mozesz, jesli masz ochote pokombinowac w tym zakresie. Sam zastanawiam sie nad srebrzanka od Sonus Oliva.


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

szkoda ,że autor tego projektu/kitu nie zauważył że w AVT można kupić płytki niemal identycznego układu - za 40 PLN w sumie


...there is no spoon...

Share this post


Link to post
Share on other sites

proszszszsz..2772 . niewielkie zmiany wartości elementów i ... jedziemy


...there is no spoon...

Share this post


Link to post
Share on other sites

Nie brałem pod uwagę wzmacniacza gitarowego mono, ale owszem po małych zmianach zagrać zagra na dwóch zestawach w stereo.

Share this post


Link to post
Share on other sites

Do UserHD,

Przepraszam, że się wtrącam.

Ale ten kit z ali może dobrze zagrać jak transformatory są wielkości trochę miernej.

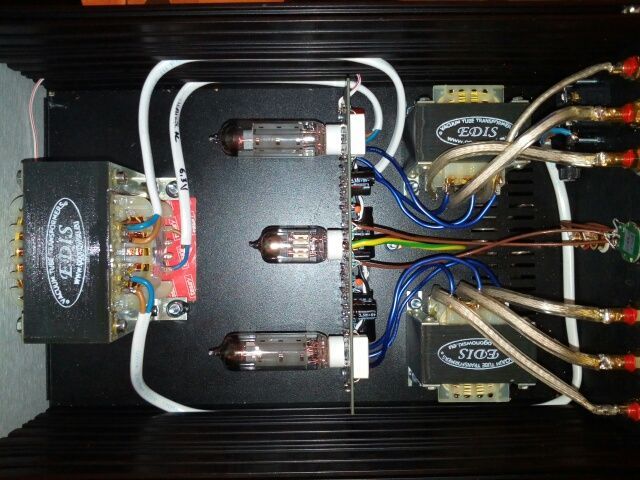

Porównałem ze swoimi piecykami na EL84 w SE i proszę porównać.

Jeden na trafach od PIETRO drugi od Pana Ogonowskiego.



Pozdrawiam

Zorge




Audiofilizm to: niewiedza dlaczego gra, a gra - pełnia szczęścia

Audioholizm to: wiedza dlaczego gra, a nie gra -dramat

Share this post


Link to post
Share on other sites
Witam, zmontowałem wzmacniacz "Reduktor Szumu" z kit-u sklepu lampowego (tego najlepszego)...

Działa poprawnie, wymieniłem 4 kondensatory na inne wartości, o niebo lepiej.

Może Ktoś, ma jakieś inne uwagi...?



Pozdrawiam, z Gdańska.

Mówili coś też, że wypuszczą do niego też obudowy, ciekaw jestem na jakich głośnikach był testowany?



Wysłane z mojego YD201 przy użyciu Tapatalka





Share this post


Link to post
Share on other sites

Porównałem ze swoimi piecykami na EL84 w SE i proszę porównać.

Jeden na trafach od PIETRO drugi od Pana Ogonowskiego.



I na których trafach jest lepiej?

Share this post


Link to post
Share on other sites

I na których trafach jest lepiej?

Jako, że transformatory od Pietro są coraz trudniej dostępne (choć mam mały zapas), proponuję pozostać przy Panu Ogonowskim. Sprawdzone, dostępne bez problemu a i Pan Leszek bardzo kontaktowy człowiek. Tak więc ja polecam transformatory EDIS.

U mnie obecnie gra na transformatorach od Pana Ogonowskiego a wzmacniacz był na ułdioszoł w 2017 roku, pokój DIY i opinie były pochlebne. Więc zostało tak zostało.

Trudno jest polecać rzeczy prawie niedostępne. Ale jeżeli już to szukać tych na rdzeniach CI - jak na zdjęciu wyżej.

To tyle, jak za mało informacji to przepraszam ale jadę sobie na urlop.



Z wakacyjnymi pozdrowieniami.



Zorge



Zorge



I na których trafach jest lepiej?

Jako, że transformatory od Pietro są coraz trudniej dostępne (choć mam mały zapas), proponuję pozostać przy Panu Ogonowskim. Sprawdzone, dostępne bez problemu a i Pan Leszek bardzo kontaktowy człowiek. Tak więc ja polecam transformatory EDIS.

U mnie obecnie gra na transformatorach od Pana Ogonowskiego a wzmacniacz był na ułdioszoł w 2017 roku, pokój DIY i opinie były pochlebne. Więc zostało tak zostało.

Trudno jest polecać rzeczy prawie niedostępne. Ale jeżeli już to szukać tych na rdzeniach CI - jak na zdjęciu wyżej.

To tyle, jak za mało informacji to przepraszam ale jadę sobie na urlop.



Z wakacyjnymi pozdrowieniami.



Zorge



Zorge


Audiofilizm to: niewiedza dlaczego gra, a gra - pełnia szczęścia

Audioholizm to: wiedza dlaczego gra, a nie gra -dramat

Share this post


Link to post
Share on other sites

Witam, zmontowałem wzmacniacz "Reduktor Szumu" z kit-u sklepu lampowego (tego najlepszego)...

Działa poprawnie, wymieniłem 4 kondensatory na inne wartości, o niebo lepiej.

Może Ktoś, ma jakieś inne uwagi...?



Pozdrawiam, z Gdańska.

Witam, a które kondensatory zaważyły na poprawie brzmienia ?

Share this post


Link to post
Share on other sites

Czy ktoś analizował pasmo przenoszenia tego zestawu? U mnie jest obcinane bardzo stromo pasmo poniżej 50 Hz. Po wielu próbach ze zmianami kondensatorów oraz transformatorów doszedłem do wniosku, że to lampy są tak ograniczone. Ktoś może potwierdzić? Jeśli tak to czy można w łatwy sposób zastosować lepsze lampy w tym kicie?

Share this post


Link to post
Share on other sites
1 godzinę temu, ampman napisał:

Zmień lampy ECC85 na Philipsa lub Siemensa. Jeśli nie pomoże to EL84 JJ na 6P14P.

ECC85 mam Siemensa, EL84 od JJ. Nie znalazłem info, żeby 6P14P się różniły pasmem przenoszenia

Share this post


Link to post
Share on other sites

Uruchom w trybie triodowym - moc będzie mniejsza ale powinieneś uzyskać niższe zejście (jednocześnie zawęzi się pasmo od góry więc dobrze jeśli byłby tam zapas).


Staram się być melomanem ale zamiłowanie do DIY czyni czasem ze mnie audiofila.

Share this post


Link to post
Share on other sites

W wzmacniaczu lampowym nic nie ma, lampy, oporniki, kondensatory i transformator. IMO to transformator jest winny, pomijając oczywiście jakiś gruby błąd w projekcie czy montażu.

Jeszcze pytanie, co to znaczy, jak to zostało zmierzone?

19 godzin temu, lukas12p napisał:

jest obcinane bardzo stromo pasmo poniżej 50 Hz





  • Like 1

nagrywamy.com

Share this post


Link to post
Share on other sites

Transformator mam taki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wczoraj podmieniałem na taki i to samo

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

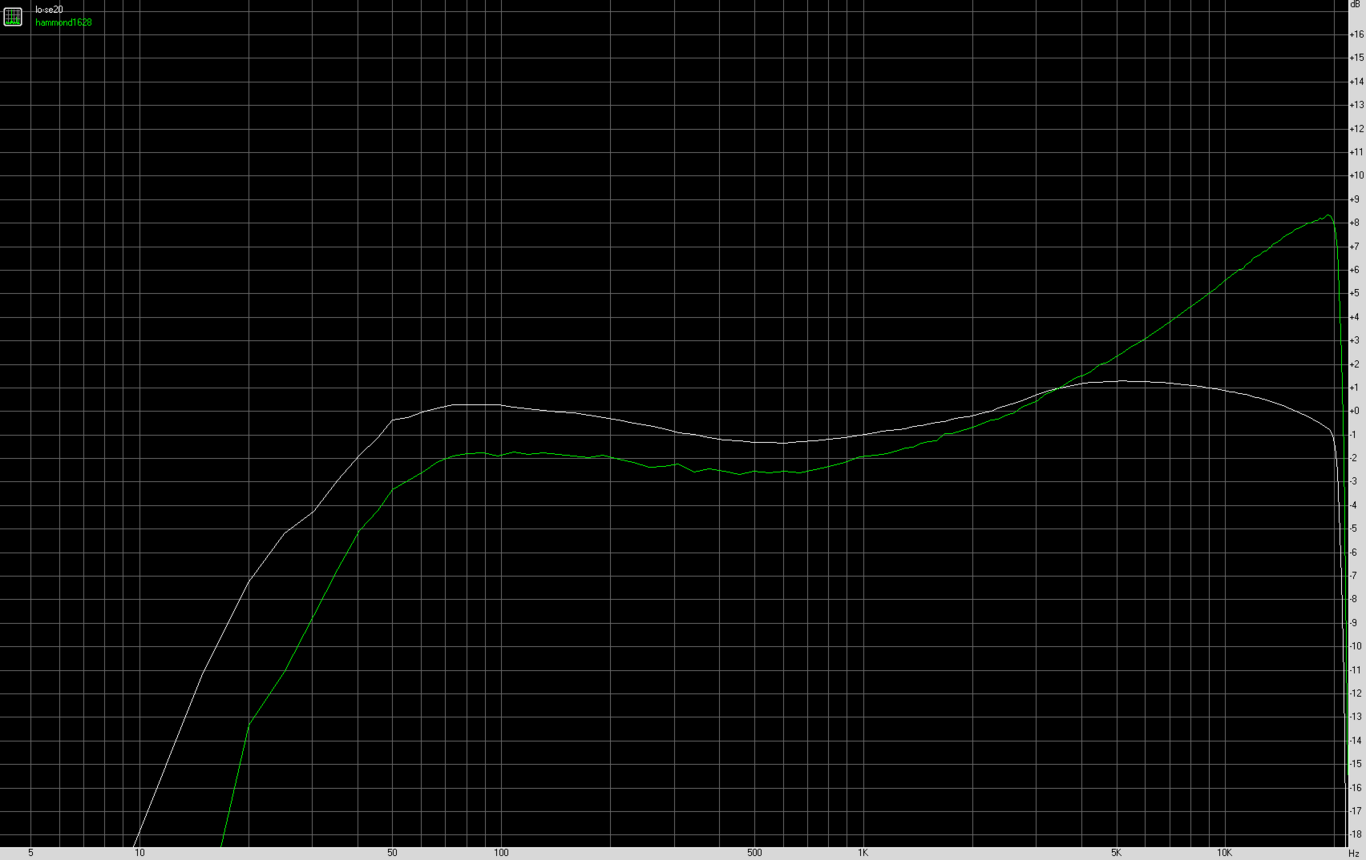

Wykresy:


Share this post


Link to post
Share on other sites

Te zaznaczone na czerwono zwiększałem, efektem było więcej basu, ale tak samo był obcinany. C117 jeśli dobrze pamiętam to zmniejszałem i zwiększałem, ale bez znaczącego efektu (2n2 i 6n3)


Share this post


Link to post
Share on other sites

C101 i C103 nie zwiększają ilości basu. C101 może być, C103 teoretycznie jest jednak sporo za mały.

Zmierzyłbym też samą końcówkę (sygnał na R115) by wykluczyć coś. Oczywiście obciążenie jest?


nagrywamy.com

Share this post


Link to post
