Sun Audio SV-2A3 - Klonowanie

Lolomanolo · 9 Sierpnia 2018

Na Twoim miejscu uruchamiałbym to na najtańszych, a potem jak już będzie wszystko działać szukał brzmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 10 Sierpnia 2018

Tą prostowniczą to na początek możesz chyba zastąpić rosyjskim odpowiednikiem, bo to nie powinno jakoś strasznie rzutować na dźwięk (który jest 'za dławikiem').

Jeśli chodzi o 6sn7,to na czas uruchamiania szybkiego i brudnego - również bym raczej odpalał na rosyjskiej 6H8C/6n8s.

A w sprawie zakupu rasowej 6sn7 to będziesz miał czas się spokojnie rozejrzeć.

A ino pamiętaj, że te ruskie mają nieco inny rozkład pinów chyba, więc potem trzeba żarzenie przedrutować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek83 · 10 Sierpnia 2018

Trzeba tylko pamiętać że dla 5C3S wartość kondensatora to 4 uF, a dla 5U4G to 40 uF. Chociaż 5C3S potrafi dużo wytrzymać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Sierpnia 2018 przez Piotrek83

**Kris_54701** · 10 Sierpnia 2018

Trzeba tylko pamiętać że dla 5C3S wartość kondensatora to 4 uF, a dla 5U4G to 40 uF. Chociaż 5C3S potrafi dużo wytrzymać.

dokładnie tak jest. Nawet niektóre 5U4G mają w specyfikacji 4uF

co do 6n8s to pinout jest dokładnie taki sam. Takie same są też podstawowe parametry elektryczne.

Jakie jest ryzyko uszkodzenia lampy przy uruchamianiu wzmacniacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek83 · 10 Sierpnia 2018

W moim klonie Sun Audio 2a3 na początku miałem 5C3S przy kondensatorze 50uF. Lampa potrafiła czasem zaiskrzyć podczas włączania wzmacniacza. Z czasem zmieniłem ją na 5U4G Sylvania NOS i iskry już się nie pokazały. Kondensator został ten sam JJ 50uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 10 Sierpnia 2018

W moim klonie Sun Audio 2a3 na początku miałem 5C3S przy kondensatorze 50uF. Lampa potrafiła czasem zaiskrzyć podczas włączania wzmacniacza. Z czasem zmieniłem ją na 5U4G Sylvania NOS i iskry już się nie pokazały. Kondensator został ten sam JJ 50uF.

jak to gra? Jakie trafa? Jakie lampy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 10 Sierpnia 2018

Przystawkę anty-iskrową sobie zrobisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek83 · 10 Sierpnia 2018

Jak to gra?

Gra to z głośnikami szerokopasmowymi Sonido SFR 175 według projektu Sonido Backloaded horn 2 i Fostex Fe206en według projektu Kirishima Horn. Gra świetnie. Prędkość, dynamika, rozdzielczość.

Jakie trafa?

Transformatory Ogonowski. Głośnikowe LO SE25-5. Mam też James JS-6123HS.

Jakie lampy?

2A3 EH Gold, 6SN7 EH zwykła jak i wersja gold. 6SN7 GE, 6SN7 Raytheon, CV181-Z Treasure Gold Shugaung. 5C3S, 5U4G Sylvania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Sierpnia 2018 przez Piotrek83

**Kris_54701** · 10 Sierpnia 2018

2A3 EH Gold, 6SN7 EH zwykła jak i wersja gold. 6SN7 GE, 6SN7 Raytheon, CV181-Z Treasure Gold Shugaung. 5C3S, 5U4G Sylvania.

Czy jest duża różnica w brzmieniu 6sn7 EH do reszty?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 10 Sierpnia 2018

Pytanko mam, czy w tym miejscu oznaczonym na czerwono jako 100 uF/160V mogę wstawić 100 uF/100V?

na schemacie opisane jest tam napięcie 50V, a akurat mam pod reka fajne Elkna Cerafine i AudioNote 100 uF / 100V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

-45- · 10 Sierpnia 2018

Pytanko mam, czy w tym miejscu oznaczonym na czerwono jako 100 uF/160V mogę wstawić 100 uF/100V?

na schemacie opisane jest tam napięcie 50V, a akurat mam pod reka fajne Elkna Cerafine i AudioNote 100 uF / 100V

Śmiało możesz wstawić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek83 · 10 Sierpnia 2018

Czy jest duża różnica w brzmieniu 6sn7 EH do reszty?

6SN7 EH zwykła jak i gold gra najsłabiej, jest spora różnica w porównaniu z resztą lamp 6SN7 które posiadam. Najlepiej natomiast wypada GE.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 10 Sierpnia 2018

Czytam sporo o tych lampach i nasuwa mi się pytanie: czy taka rosyjska NOS bez podanego producenta za 15 - 50 zł zagra na poziomie nowych EH, Tung-Sol i chińskich, czy może lepiej lub gorzej? Pytam bo jeśli mam zakupić Tung-Sol za 100zl sztukę a i tak zaraz szukać jakiegoś rasowego NOSa, to może lepiej na start coś po taniości i rozglądać się za poważnymi lampami?

Czy może jednak te nowe TS/EH grają na akceptowalnym poziomie i warto je przez dłuższy czas wysłuchać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek83 · 10 Sierpnia 2018

Na początek uruchom wzmacniacz na najtańszych lampach, później będziesz bawił się w zmiany lamp. Jeżeli to Twoja pierwsza konstrukcja lampowa i zrobisz wszystko poprawnie to i tak będziesz zadowolony z tego jak to gra. Później możesz tylko poprawiać brzmienie przez udoskonalanie konstrukcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 10 Sierpnia 2018

Czy z takich nowych TS/EH będę bardziej zadowolony niż z najtańszych rosyjskich NOSow?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek83 · 10 Sierpnia 2018

Według mnie szkoda kasy na nowe TS/EH. Lepiej kupić rosyjskie NOSy 6N8S, a jak postanowisz że chcesz żeby było lepiej kupisz coś lepszego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 11 Sierpnia 2018

Patrzę tak na ten schemat prowadzenia masy, i nabyta tu wiedza podpowiada mi żeby przerwać ten czarny kabelek w miejscu czerwonej kreski i porowadzić do lamp 2A3, dalej do 6SN7 i nakońcu do potencjometrów i gniazd sygnałowych.

Według mnie szkoda kasy na nowe TS/EH. Lepiej kupić rosyjskie NOSy 6N8S, a jak postanowisz że chcesz żeby było lepiej kupisz coś lepszego.

EH/TS kosztują w okolicach 100PLN. Za te pieniądze widzę tylko używane na allegro NOSy. Z tych lepswzych to już wydatek 300-600 zł. Wiadomo im droższe tym pewie lepiej zagrają, bo ta cena nie bierze się z nikąd.

Chcąc jednak mieć najlepsze lampy za max 100- 150 zł szt. co powinienem wybrać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mgrkleszcz · 12 Sierpnia 2018

A skąd bierzecie obudowy do waszych konstrukcji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 12 Sierpnia 2018

Z Castoramy

Panowie, która lampa lepsza?

5U4G GE czy 5U4G JJ czy 5U4G EH?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mgrkleszcz · 12 Sierpnia 2018

Kris, chciałbym Ci podobnie odpowiedzieć, która lampa lepsza, ale się powstrzymam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 12 Sierpnia 2018

Kris, chciałbym Ci podobnie odpowiedzieć, która lampa lepsza, ale się powstrzymam.

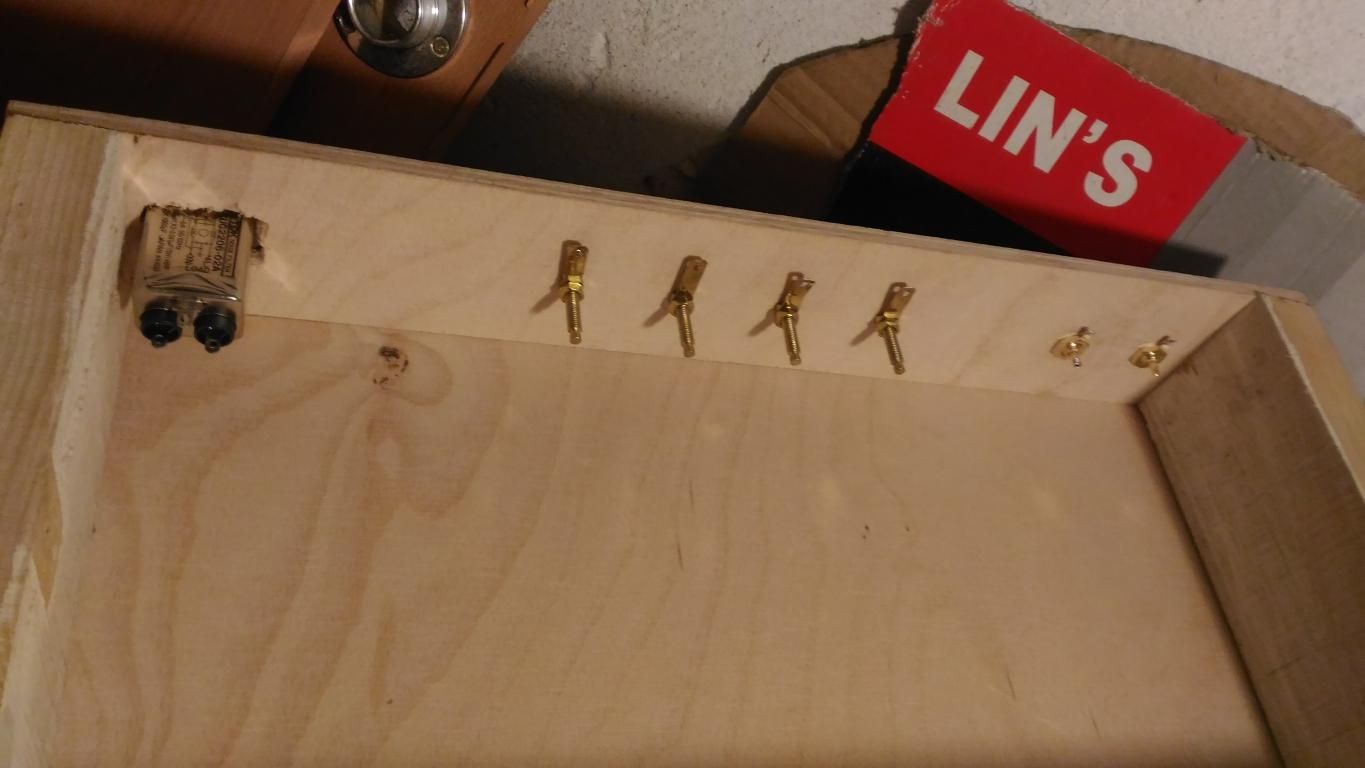

No naprawdę, kupiłem w Castoramie sklejkę 6mm, dodatkowo pocieli mi na wymiar. W miejscowym metalowym zakupiłem parę wkrętów. 15 minut roboty i czazis jak na zdjęciach powyżej. Wczoraj dostało komplet gniazd i czekam na trafa. Koszt tej sklejki to 22 zł razem z cięciem. Wkręty ze 2zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mgrkleszcz · 13 Sierpnia 2018

Niepotrzebnie się zaperzerzyłem w takim razie i wyczułem nieistniejącą ironię.

Przepraszam.

Być może bezpodstawnie nie lubię lamp JJ, chociaż 5U4GJJ nie znam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 13 Sierpnia 2018

Zdecydowałem się na GE od naszego forumowicza. Ponoć nowa, oryginalnie zafoliowana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 13 Sierpnia 2018

Niech się mury pną do góry!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 13 Sierpnia 2018

Niepotrzebnie się zaperzerzyłem w takim razie i wyczułem nieistniejącą ironię.

Przypuszczam, że m. in. za moją radą, Kris to będzie robił zgodnie z filozofią "szybko i brudno" ("fast and dirty") oraz błyskawicznego prototypowania ("rapid prototyping").

Chodzi o możliwość robienia w bezstresowy sposób szybkich zmian, testowania różnych rzeczy, wymieniania, szybkiego uruchamiania, być może testując różne warianty,

ZANIM się zacznie myśleć o ostatecznej obudowie, zanim się zacznie myśleć o montażu / budowie wszystkiego na bazie "docelowych komonentów" w "docelowej obudowie".

..

A i tak nie wytrzymał i poszedł o krok dalej, robiąc "pudło".

Ja tam sugerowałem aby zwykły chamski kawałek sklejki zdobyć, do niej cztery kółeczka jezdne, no i iśta wio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 13 Sierpnia 2018

zgadza się, obudowa to tylko kosmetyka, choć pełni tez trochę funkcję ekranującą. Zatem jak na desce zagra przyzwoicie, to w metalowej puszce może być tylko lepiej.
