Sun Audio SV-2A3 - Klonowanie

O tych MKP-14 niestety nic nie znalazłem. Bedą w zasilaniu, wiec tu chyba bez znaczenia. Swoja drogą to te KPCU-1 oczyście jednakowo stronami w obu kanałach ale czy jest jakaś teoria mówiąca w którą strone je zapodać, czy jedynie przy odsłuchu bedzie można wybrać kierunek ich montażu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Sierpnia 2018 przez Kris_54701

**zjj_wwa** · 24 Sierpnia 2018

Swoja drogą to te KPCU-1 oczyście jednakowo stronami w obu kanałach ale czy jest jakaś teoria mówiąca w którą strone je zapodać, czy jedynie przy odsłuchu bedzie można wybrać kierunek ich montażu?

Zewnętrzną okładziną w kierunku węzła o niskiej / niższej impedancji.

A mówiąc po ludzku:

Okładziną zewnętrzną w kierunku anody stopnia poprzedzającego (jeśli to sygnałowy).

Okładziną zewnętrzną w kierunku do masy/minusa (jeśli to odsprzęg zasilania).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bielszczak · 25 Sierpnia 2018

Porownywał ktoś te Miflexy z Audynami True Copper?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 25 Sierpnia 2018

W słynnym teście porównywane z Jupiterami i Duledundami

Coraz bliżej święta

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Seyv** · 25 Sierpnia 2018

Widzę, że się nie obijasz. Obudowa polakierowana - jako prototyp pewnie zastanie na dłużej ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Sierpnia 2018 przez Seyv

**zjj_wwa** · 25 Sierpnia 2018

Widzę, że się nie obijasz. Obudowa polakierowana - jako prototyp pewnie zastanie na dłużej ;)

No już go właśnie na PW opierdzieliłem za to. Niereformowalny. Błędy młodości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 25 Sierpnia 2018

Żal będzie się rozstawać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

trueman · 28 Sierpnia 2018

Są już te trafa ? :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 28 Sierpnia 2018

Jutro mają być.

Można rozpocząć odliczanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

trueman · 28 Sierpnia 2018

Jestem ciekaw i kibicuje ..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 29 Sierpnia 2018

Zapuszkowany Bakalandem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 29 Sierpnia 2018

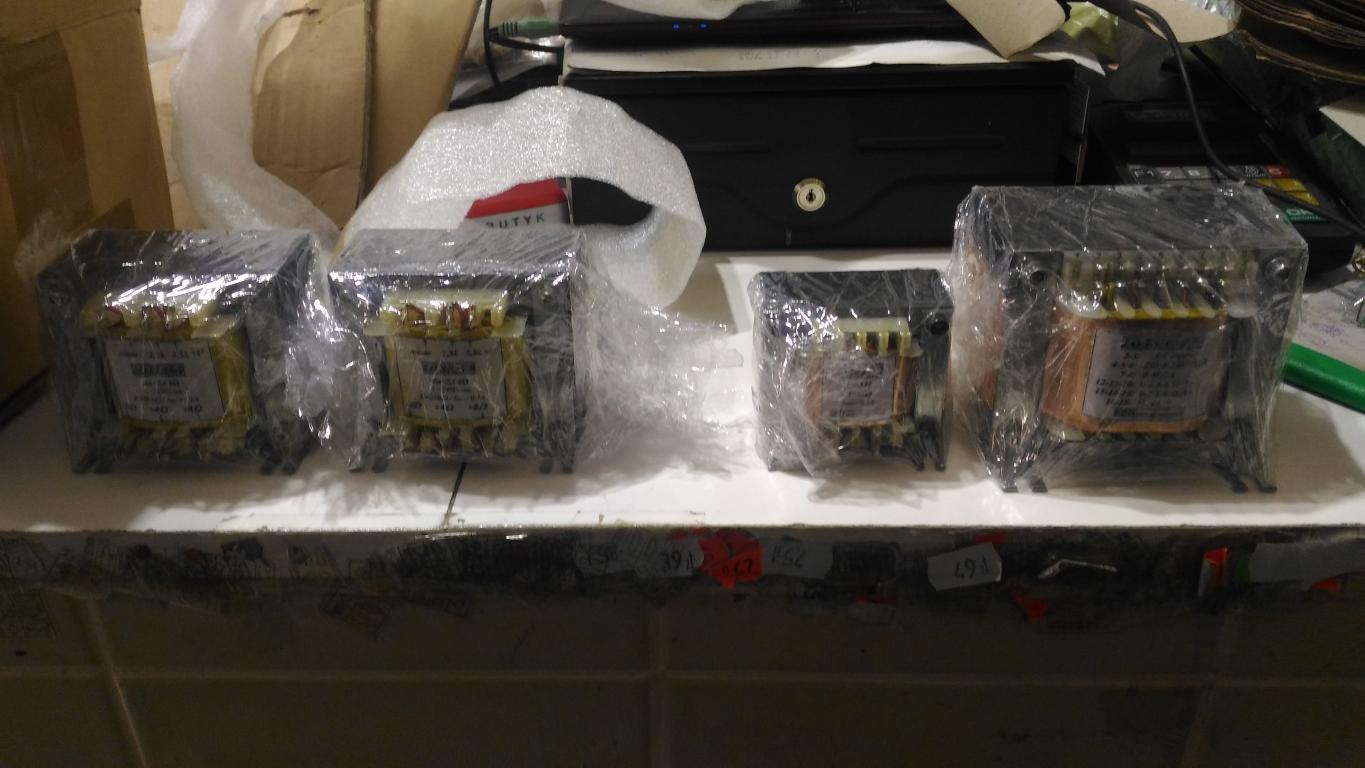

Waga ciężka

W szeregu zbiórka.

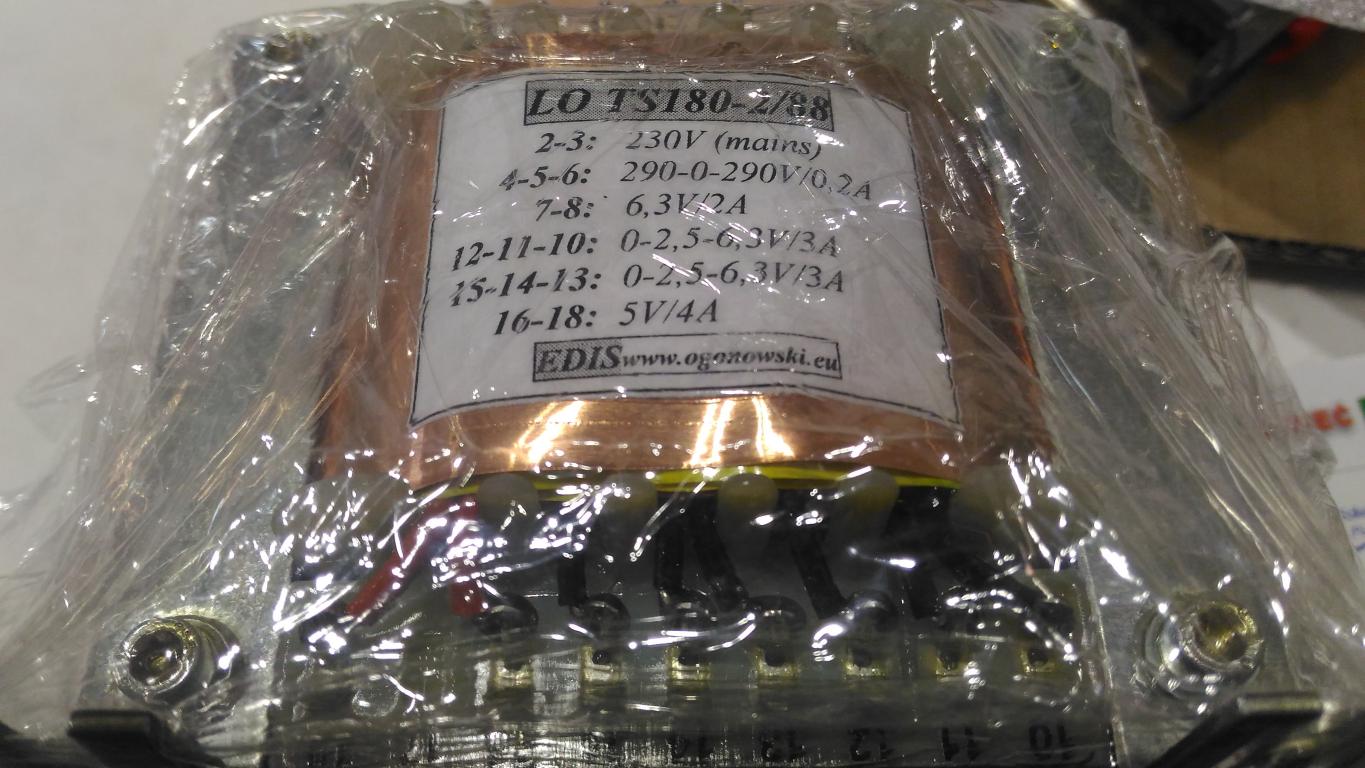

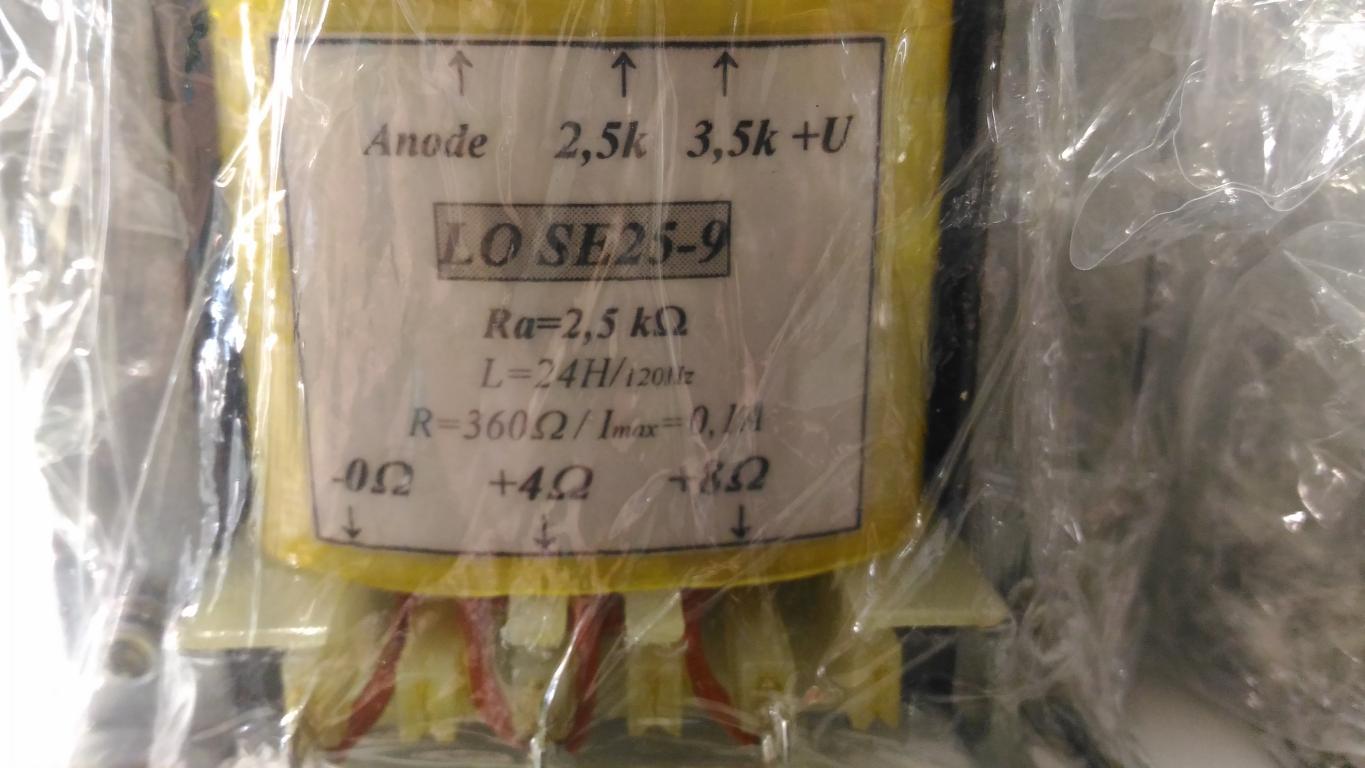

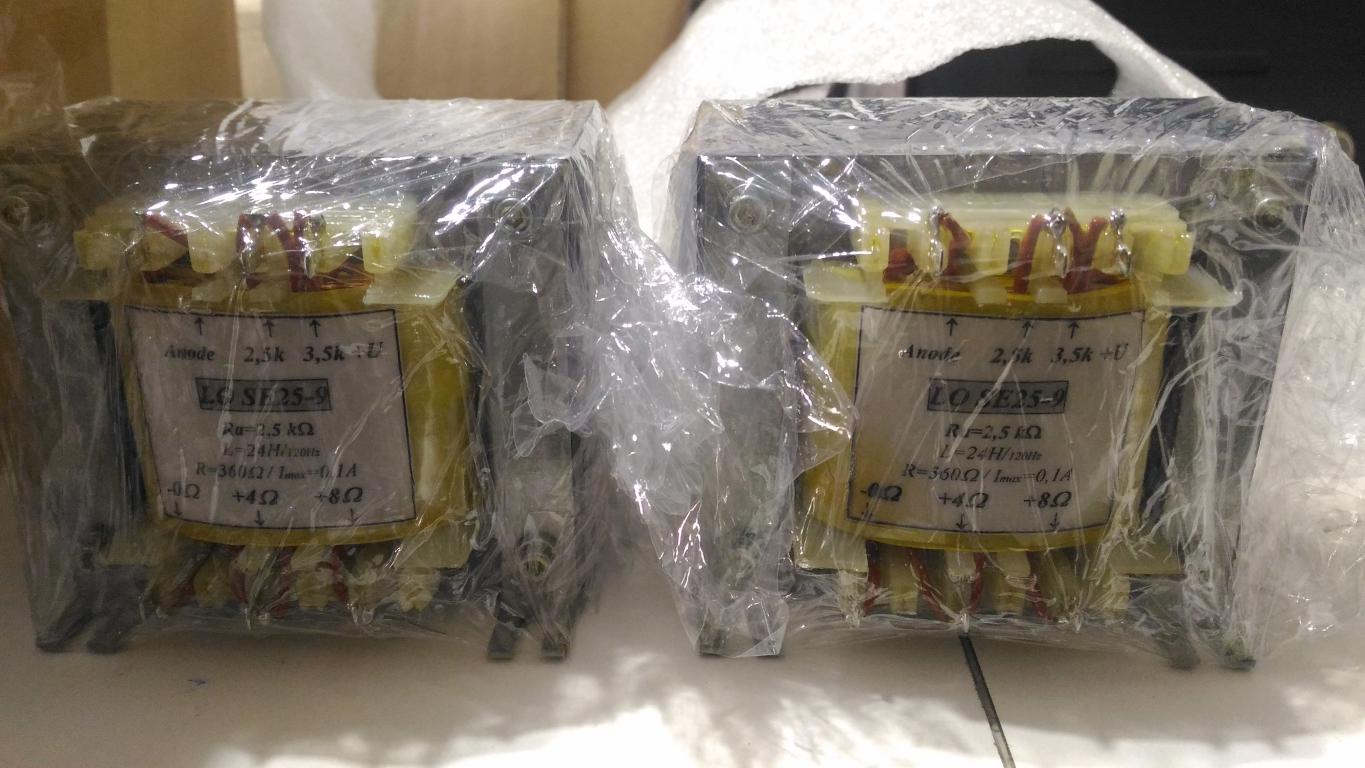

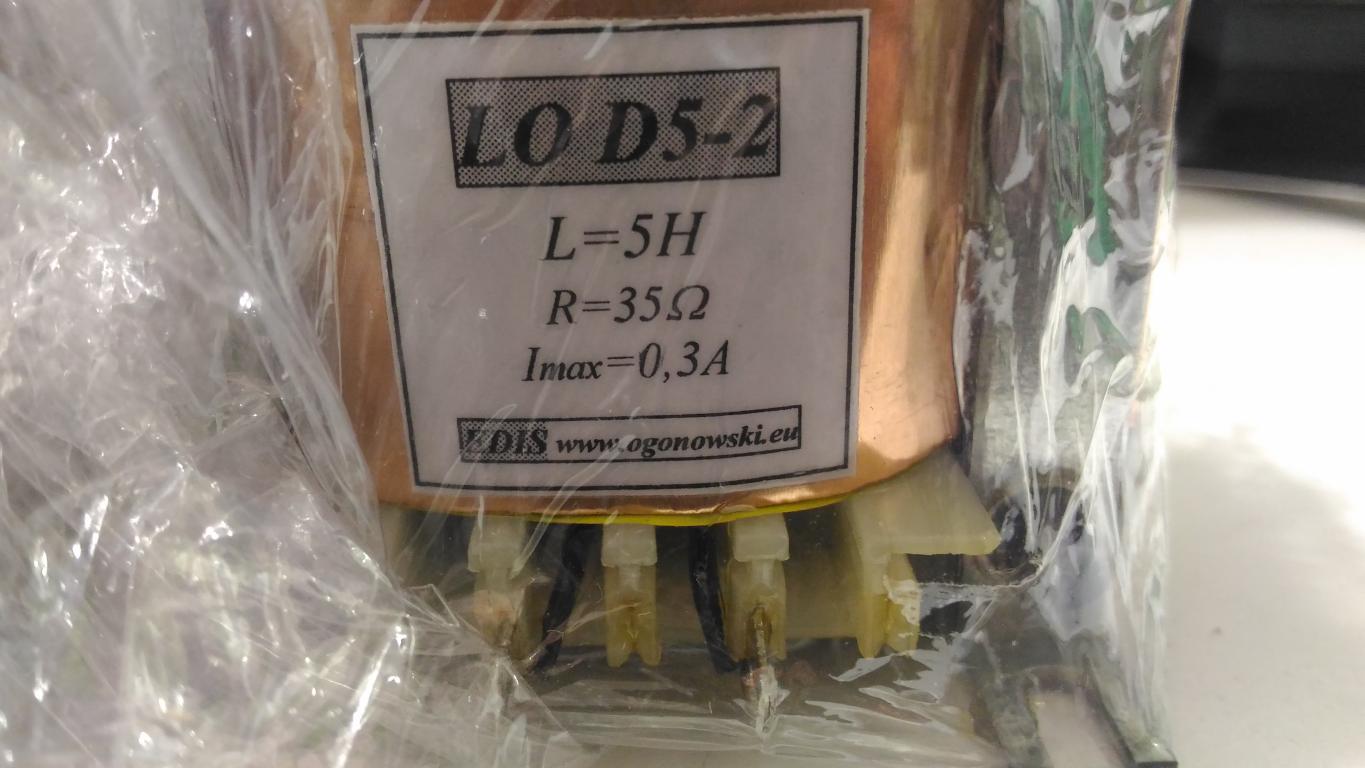

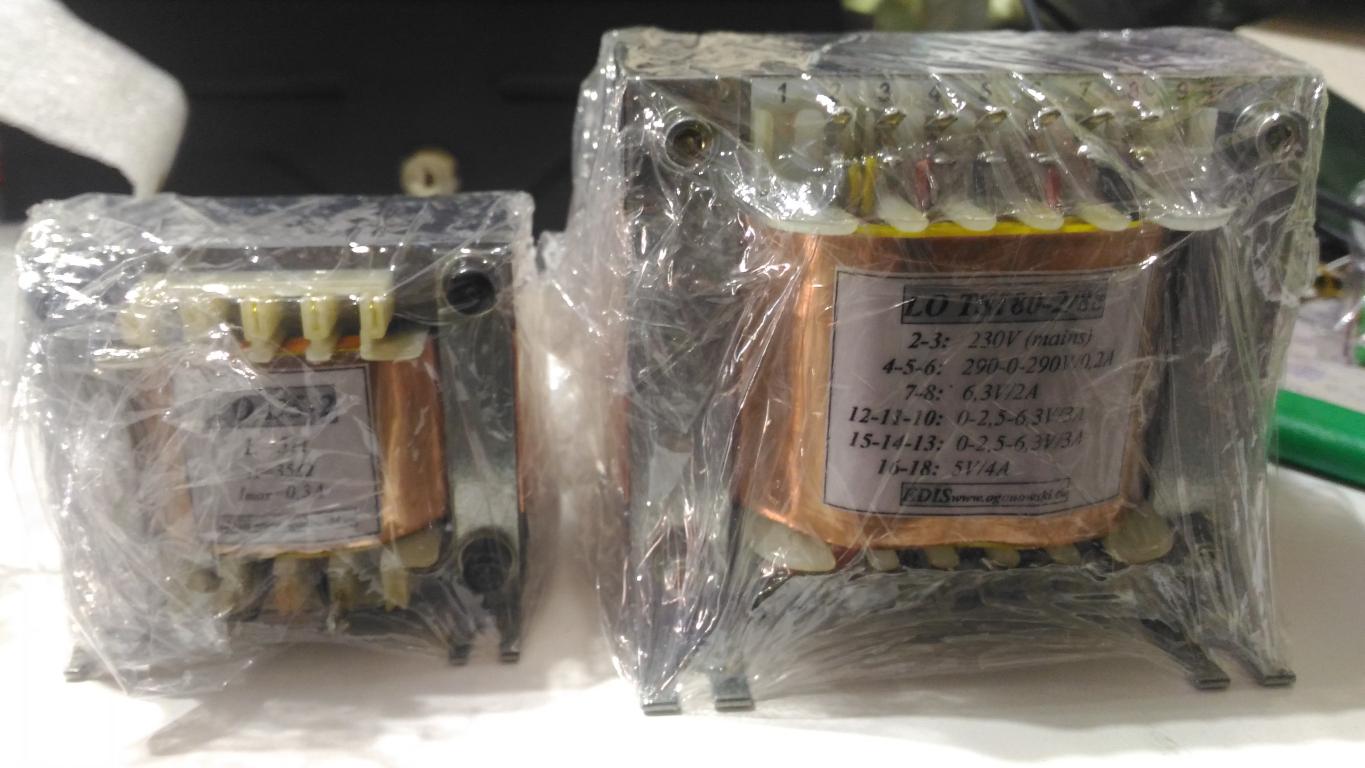

Nie chcę się chwalić, ale to największe trafo zasilające jakie w życiu widziałem. Dławik również w miedzi. Głośnikowe to potwory. Trudno będzie to na tej skrzynce pomieścić. Mam w mancie pp 12w na kanał a to maleństwa, jak ósme części tych od Ogonowskiego.

I jeszcze parę fotek w negliżu.

Przesyłka dobrze zabezpieczona. Pełen profesjonalizm. Zobaczymy jak zagrają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 30 Sierpnia 2018

Czy mogę na czas pomiaru podłączyć odrobinę wyższe napięcia żarzenia mierzone na pustym trafie?

Co to jest symatryzacja napięcia?

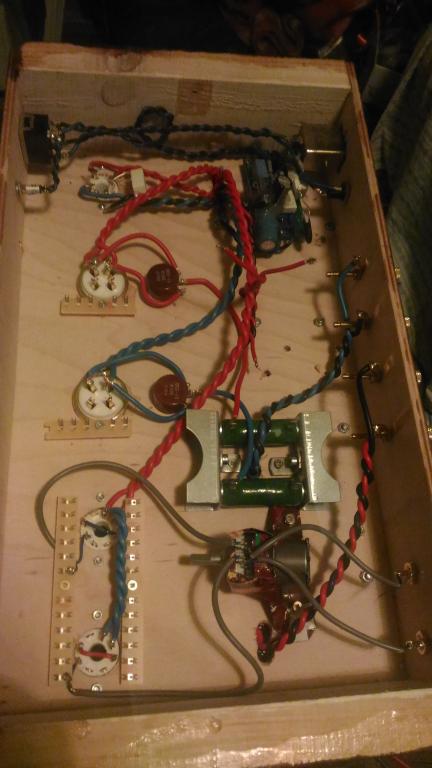

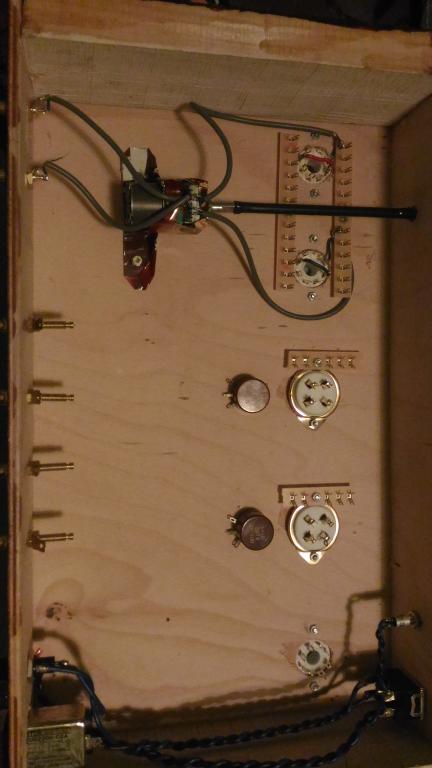

Takie tam nocą uklejone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 30 Sierpnia 2018

Nawierć otwory wentylacyjne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 30 Sierpnia 2018

To zależy, ile wynosi ta "odrobina". Dla każdej lampy bywają inne odrobiny. Lepiej ze zbyt wysokim nie świruj.

...

Symetryzacja polega na poszukiwaniu połowy. Między czymś a czymś, punktu środkowego - w "pół drogi".

Zazwyczaj chodzi o to, aby na rezystor katodowy lampy mocy "płynąć prądem" dokładnie z punktu, który jest "w pół drogi" pomiędzy każdym z końców żarnika DHT.

Wytwarzasz w ten sposób, niejako, wirtualną "masę" dokładnie w połowie długości żarnika, który jest w środku szklanej bańki tej lampy, a zatem nie jest dla Ciebie dostępny.

A skoro masz "wirtualną masę" w połowie jego długości, to znaczy że gdy jeden koniec fika brumem (Żarzysz przecież z AC !!!) do góry, to drugi fika tymże brumem do dołu.

Czyli część fika górą, część dołem, a całość się uśrednia i to wygląda dla lampy tak, jak gdyby tego "ac" na żarniku wcale nie było.

Zazwyczaj trzeba już metodą na słuch kręcić tym potkiem drutowym pod katodą, aby znaleźć punkt, w którym poziom ciszy jest "najlepszy".

To jest trochę tak jak ze średnią arytmetyczną.

Powiedzmy że jedną nogę trzymasz w ciekłym azocie.

Drugą nogę trzymasz w roztopionej Cynie.

Średnio rzecz biorąc, nogi masz w temperaturze komfortowej - w temperaturze pokojowej.

No i o to chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Sierpnia 2018 przez zjj_wwa

**Kris_54701** · 30 Sierpnia 2018

A tak faktycznie. Jest to załatwione za pomocą potencjometru. Katalogi podają że do 5% można odchylić napięcie, a nawet do 10% jak podają rosyjscy producenci.

Rzeczą jasną jest że należy na przyszłość te napięcia skorygować.

Jaką rolę pełni rezystor katodowy wraz z równoległym kondensatorem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 30 Sierpnia 2018

Rezystor katodowy ustala autobias i punkt pracy lampy. Ale przy okazji działa trochę jak degeneracja katodowa, podobnie jak degeneracja emiterowa przy tranzystorze.

Czyli powoduje spadek wartości wzmocnienia dla prądu stałego.

Albowiem część wzrostu napięcia na siatce lampy strzela sobie niejako sobie sama w kolano, bo lampa bardziej przewodzi, a wzmożony prąd powoduje podwyższenie potencjału katody w formie większego spadku napięcia na rezystorze katodowym. Czyli sama sobie strzela w kolano: Wzrost napięcia na siatce powoduje również wzrost napięcia na katodzie. Czyli słabsze wysterowanie względem tego, co "mogłoby być", albo de facto napięcie U_siatka_katoda staje się mniejsze, względem tego, czym mogłoby być.

Ale to szczęśliwie dotyczy warunków dla punktu pracy, czyli warunków DC (które de facto stabilizują lampę przed ucieczką termiczną - takie "ujemne, lokalne, degeneracyjne sprzężenie zwrotne").

Jeśli zaś chodzi o warunki AC - no cóż. Właśnie po to jest ten kondensator. On robi za "obejście" tego rezystora dla sygnałów zmiennych (np. audio).

Niejako zwiera katodę do masy - ale tylko dla sygnałów zmiennych. Dzięki temu masz możliwość korzystać z niezdegenerowanej wartości wzmocnienia dla sygnału audio.

Jeszcze inaczej: Kondensator pozwala zmaksymalizować wzmocnienie lampy mocy, ale tylko dla sygnałów AC. A jednocześnie, stanowi "zaporę" dla prądu DC, i zmusza go niejako aby płynął przez rezystor katodowy, dzięki czemu masz autobias, oraz stabilizację punktu pracy lampy, w tym również ochronę przed ucieczką termiczną. Stosowanie czegoś, co się nazywa "Fixed Bias" na tego typu diabelskich lampach, bywa ryzykowne.

Ucieczka termiczna polega na tym, że lampa patrzy się na Ciebie, i próbuje wyczuć moment, kiedy się na nią nie patrzysz. A jak się nie patrzysz, to ona wtedy raptem krzyczy: "Goń mnie, goń mnie, no i daje dyla. Ucieka. Z prądem. Prosto do piekła. No i zazwyczaj stamtąd już raczej nie wraca.

No chyba, że ją przywiążesz taką lampę z ADHD do takiej gumowej smyczy, która ją za portki trzyma. Im bardziej ona próbuje uciec, tym bardziej ta smycz gumowa ją ciągnie do tyłu za portki i nie pozwala jej zwiać. To się nazywa autobias właśnie. Zupełnie jak w tym dowcipie, co facet syrenką co rusz wóz policyjny wyprzedzał.

Jest kilka znanych typów takich diabelskich lamp, które lubią tego typu numery z ucieczką wyczyniać. Ot, np. Diabły, czyli 6s33s, które nieprzypadkowo się diabłami zowią. Ale nie tylko te.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Sierpnia 2018 przez zjj_wwa

**Kris_54701** · 30 Sierpnia 2018

Czyli ten kondensator katodowy jest w torze sygnału

Rozumiem ze nalezy skrecać przewody parami ze sobą aby niwelować efekt anteny co czynie ze starannoscią, ale czy kabel MASY również muszę z czymś skręcać, czy mogę go bezkarnie puscić samego przez cały układ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirfak · 30 Sierpnia 2018

Tak. Ten kondensator powinien być jak najlepszej jakości.

Masy raczej się nie skręca, ale powinna być jak najkrótsza i możliwie gruba (jak najniższa oporność). Dotyczy to również połączeń z masą.

Poszło z Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 31 Sierpnia 2018

Dzień dobry!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2A3_fan · 31 Sierpnia 2018

Nie może być!! Działa!

Gratulacje Kris! :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lolomanolo · 31 Sierpnia 2018

Dzień dobry!

Brawo! Czyli nie taki diabeł straszny... ;)

Jak wrażenia? Masz wystarczająco zejścia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 31 Sierpnia 2018

Granie jest takie, że słychać jakby ktoś w piwnicy mury burzył, a na parterze kapela w pokoju panoszyła swoje instrumenta. Bardzo żywiołowy, dynamiczny, szybki, bardzo dokładny wierny i szczegółowy. Słychać drżenie powietrza w całym pokoju, ale nie to nie bas tak telepie. To struny gitary takie wibracje wprowadzają. Bardzo szybki bas, seecydowany. Nawet nie nazwałbym tego basem, bo na żadnej płycie nie ma basu, a jest stopa perkusji, jest kontrabas, jest kopanie nogą, jest gitara basowa, wszystko jest tylko nie bas. Bardzo szlachetne granie, a zarazem bardzo, bardzo wyraziste i szczegółowe. Słuchałem łącznie dopiero 1.5 godziny, ale im dłużej się nagrzewa, tym gra lepiej. Werwa, szybkość, uderzenie, wystrzał.

Właściwie od kopa. Nic nie poprawiałem. Ale coś tam jeszcze parę spraw trzeba dopieścić i o bezpieczeństwo zadbać.

Te brawa należą się Wam drodzy forumowicze, bo tylko z tego forum czerpię wiedzę o audio. Szczególne podziękowania dla Ziggiego za wiele bezcennych a bardzo przydatnych informacji.

Zdecydowanie warto było.

Podsumowując zacytuję;

To nie jest tylko zwykły wzmacniacz. To jest wzmacniacz na miarę naszych czasów!

Jest w życiu każdego mężczyzny czas, żeby spłodzić dziecko, wybudować dom, posadzić drzewo, .....i zrobić wzmacniacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Sierpnia 2018 przez Kris_54701

**Seyv** · 31 Sierpnia 2018

Gratuluje uruchomienia wzmacniacza - na pewno jeszcze będziesz miał z nim wiele zabawy ale i zadowolenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 31 Sierpnia 2018

Trochę brum trzeba wyciszyć, gałę potencjometru założyć, jakies osłony na trafa, odrobinę napięcia żarzenia zjechać bo średnio o 3% za duże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zaloguj się

Sun Audio SV-2A3 - Klonowanie

Rekomendowane odpowiedzi

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Odnośnik do komentarza

Udostępnij na innych stronach

Dołącz do dyskusji

Ostatnio przeglądający 0 użytkowników

Biuletyn

Najnowsze wpisy na blogu
