Czy są jakieś techniczne przeciwwskazania, aby obie końcówki zasilić  z jednego zasilacza, nie robiąc przy tym dual mono ?

Share this post


Link to post
Share on other sites

Dwa transformatory pozwalają na dużo bardziej optymalne prowadzenie masy (zwłaszcza jeżeli zbudujemy monobloki), wszystko zależy czy buduje Pan "ostateczny" wzmacniacz czy notorycznie buduje Pan wzmacniacze:)

  • Like 1

Share this post


Link to post
Share on other sites

Czy będzie ostateczny to się okaże jak zagra. Drugi transformator i kondensatory zawsze można dołożyć. Nie buduję wzmacniaczy notorycznie, ale kilka zdążyłem już w życiu popełnić. Do kolegi Bogdana jednak mi daleko.

Share this post


Link to post
Share on other sites

Ja zrobilem jedno w zyciu pre gramofonowe i dalej nie szukam. Z Olą wiąże podobne nadzieje..


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites
W dniu 30.12.2018 o 10:48, grze_sio napisał:

Czy są jakieś techniczne przeciwwskazania, aby obie końcówki zasilić  z jednego zasilacza, nie robiąc przy tym dual mono ?

jak sobie poradzisz z masami to technicznie nie ma przeciwskazań, a wręcz jakby troszkę to zostało przewidziane w projekcie. ważne aby masa wejściowa stykała się wyłącznie z płytką na złaczu wejścia sygnału. a dokładnie aby masa wejściowa NIE stykała się z niczym innym. reszta np według instrukcji TYTAN2000 w pdfie o tym wzmacniaczu. To jeden z przykładów.


www.sparus.pl

Share this post


Link to post
Share on other sites

Gdyby ktoś potrzebował to mam na zbyciu komplet dobieranych w trójki tranzystorów mocy do tego projektu,

Toshiba 2SA1943/2SC5200. Info na PW


Share this post


Link to post
Share on other sites

Panowie jakie lepsze tranzystory można zastosować w tym wzmacniaczu ,nie chodzi mi o końcowe ,tylko o resztę

np za 2sc2240  2sa970

czy lepsze będą np 2sc3478 2sa1378 takie jak stosuje Accupashe

czy 2sc2362  2sa1016 jak w Nadach

Czy zamiana na mosfety  na wejściu wiąże się ze zmianą oporników  ?

Share this post


Link to post
Share on other sites

najlepiej zbuduj na tym co zaprojektowałem.

jak cię korci to poszukaj proszę modele symulacyjne do tych co wskazałeś, to się zobaczy,


www.sparus.pl

Share this post


Link to post
Share on other sites

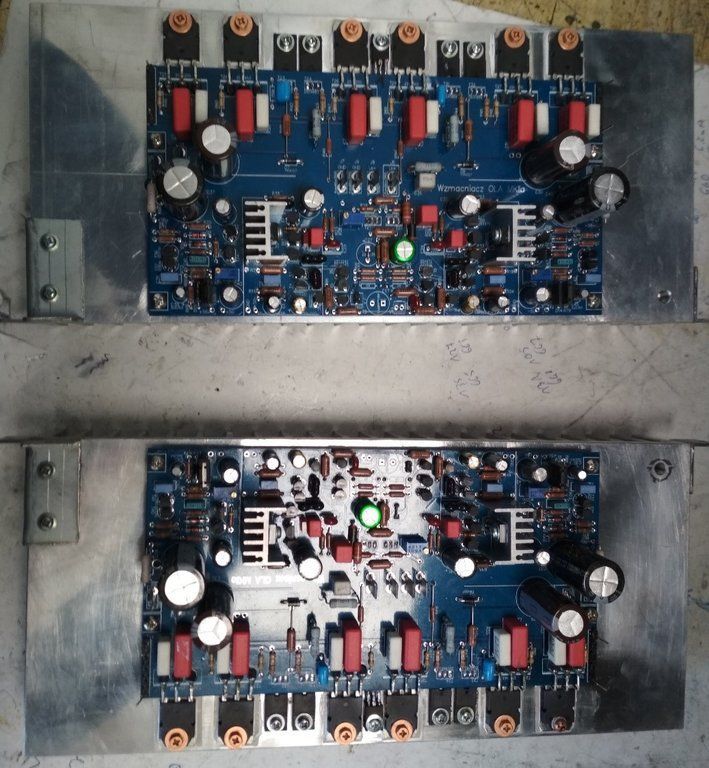

Ja już złożyłem płytki i uruchomiłem bez żadnego problemu

teraz przymierzam się do składania w całość



  • Like 2

Share this post


Link to post
Share on other sites
W dniu 19.02.2019 o 20:11, wieslawa napisał:

Ja już złożyłem płytki i uruchomiłem bez żadnego problemu

teraz przymierzam się do składania w całość





Gratuluje! Bardzo dobre radiatory udlo Ci sie znalezc. Pewnie dopasowywales nieco. Miedziane wkrety, pochadza z odzysku jakiegos starego np. cd Marantza?


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

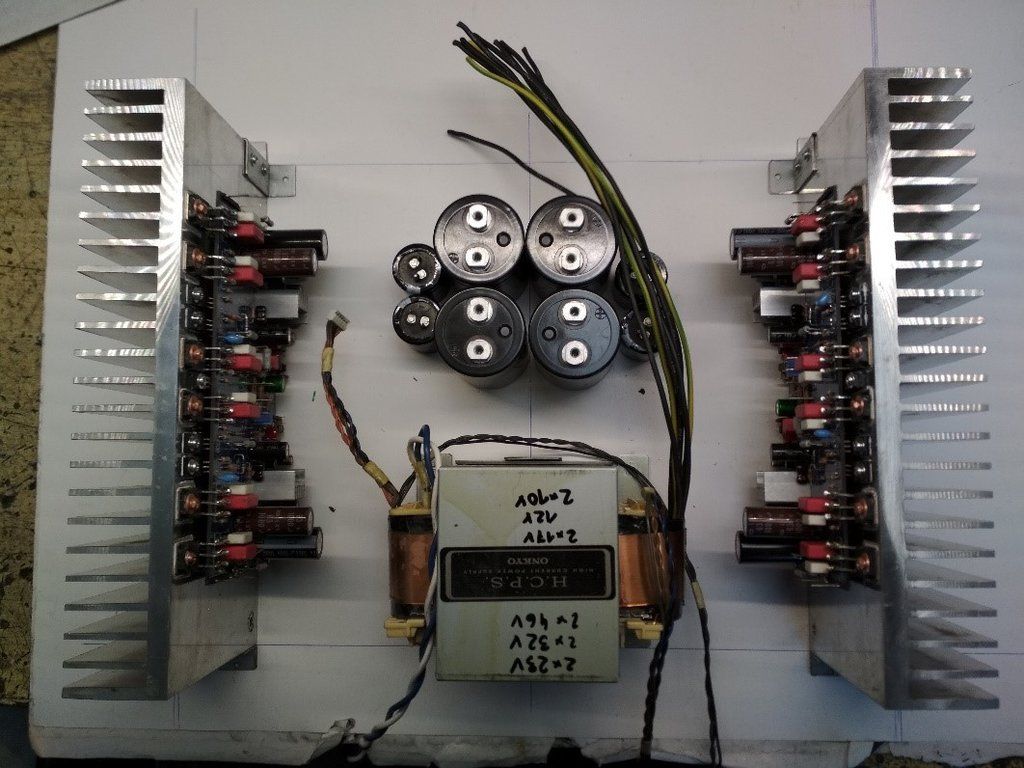

Witam

Radiatory  , a właściwie jeden dzielony na pół ,pochodzi z przemiennika częstotliwości (falownika)

Wkręty pochodzą z kina  Pioneera  ,one są ze  stali tylko miedziowane

Trafo z kina ONKYO 7x200W  ,ma ok 800W

Kondensatory 4x33000 i 4x3300 po dwa na stronę

Będzie pseudo-dual-mono  , oddzielne mostki i kondensatory na kanał

Share this post


Link to post
Share on other sites

>wiesława

zobacz na stronę V-SLOT.pl

profile MakerBeam - 1cm czyli 10x10 czarne,

można też znaleźć profile 15x120 i dać dwa obok siebie, widziałem też 4,5cm na 36cm

no i dla zasobniejszych modu, ale ceny mocno wzrosły,


www.sparus.pl

Share this post


Link to post
Share on other sites

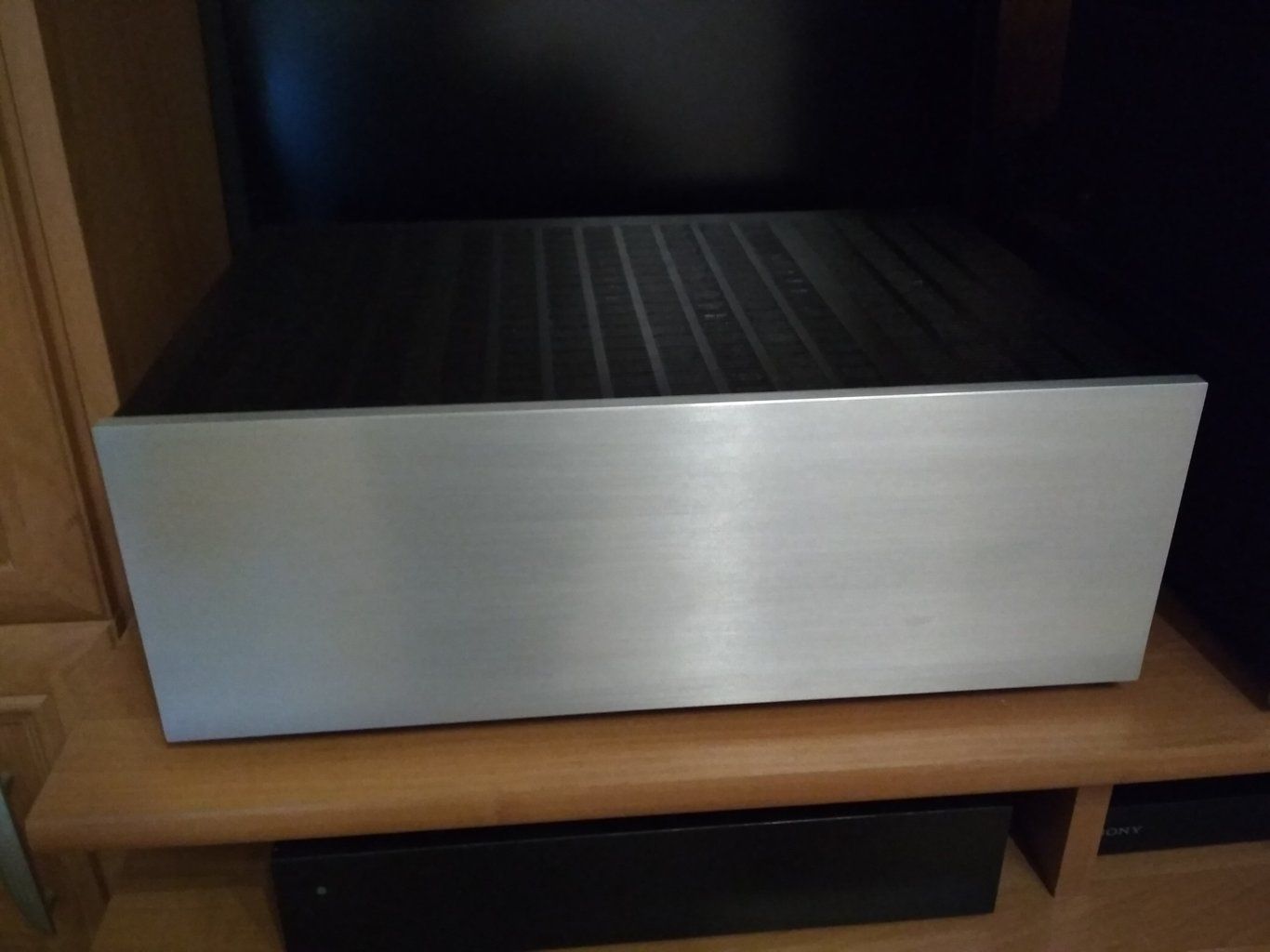

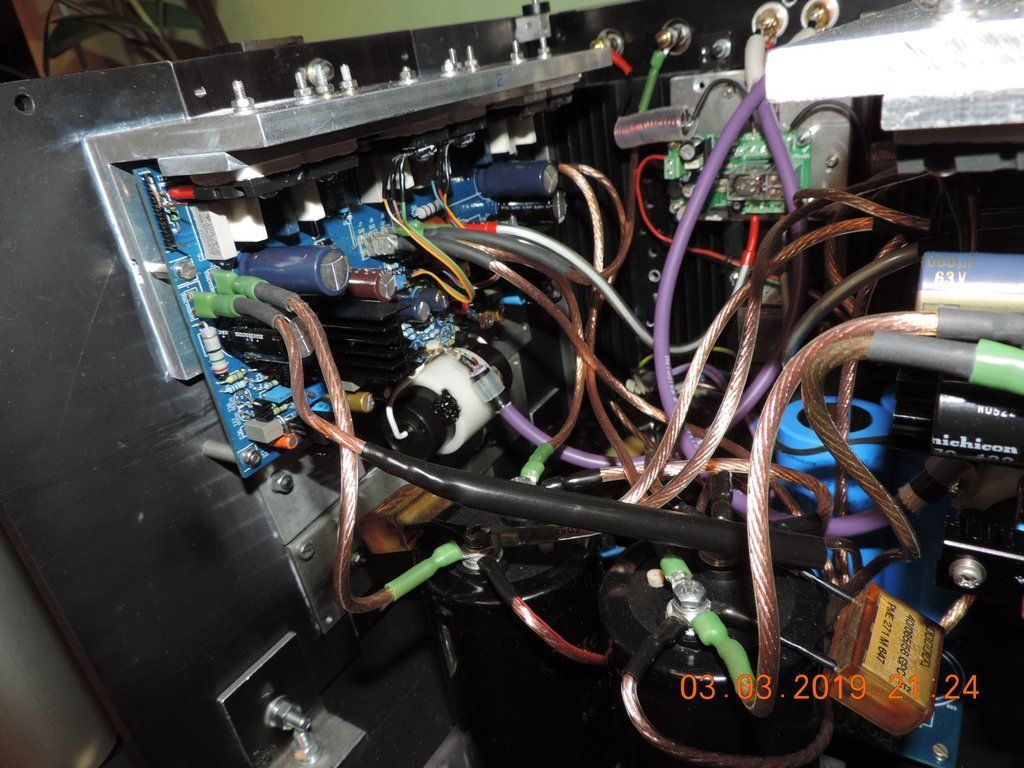

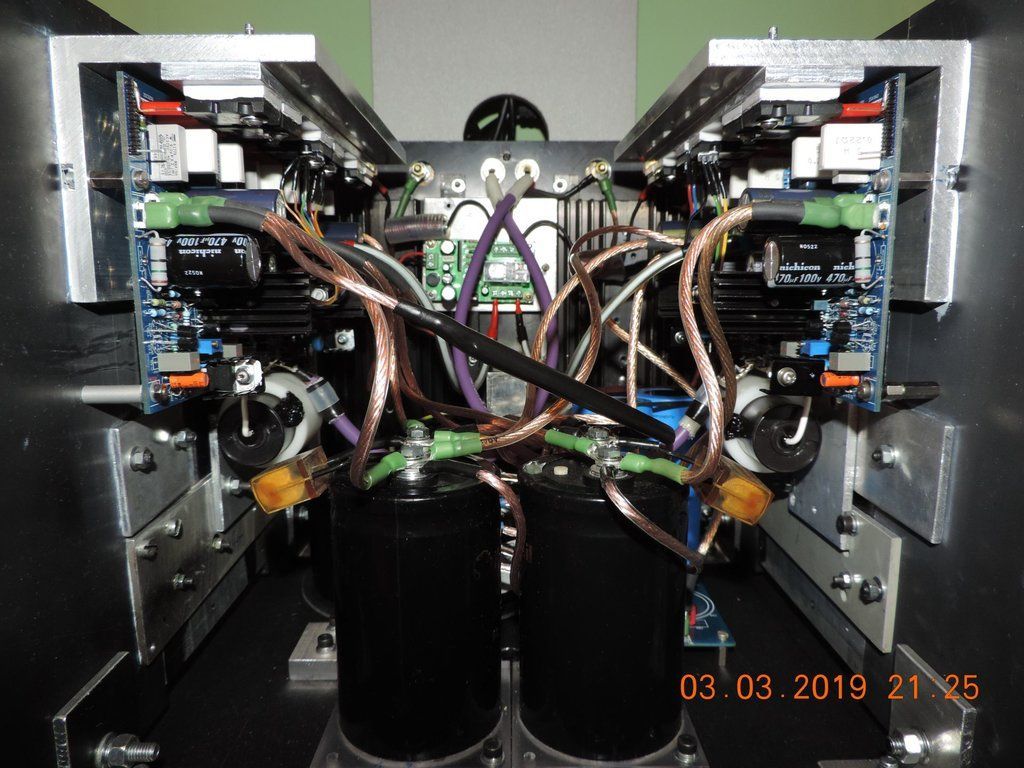

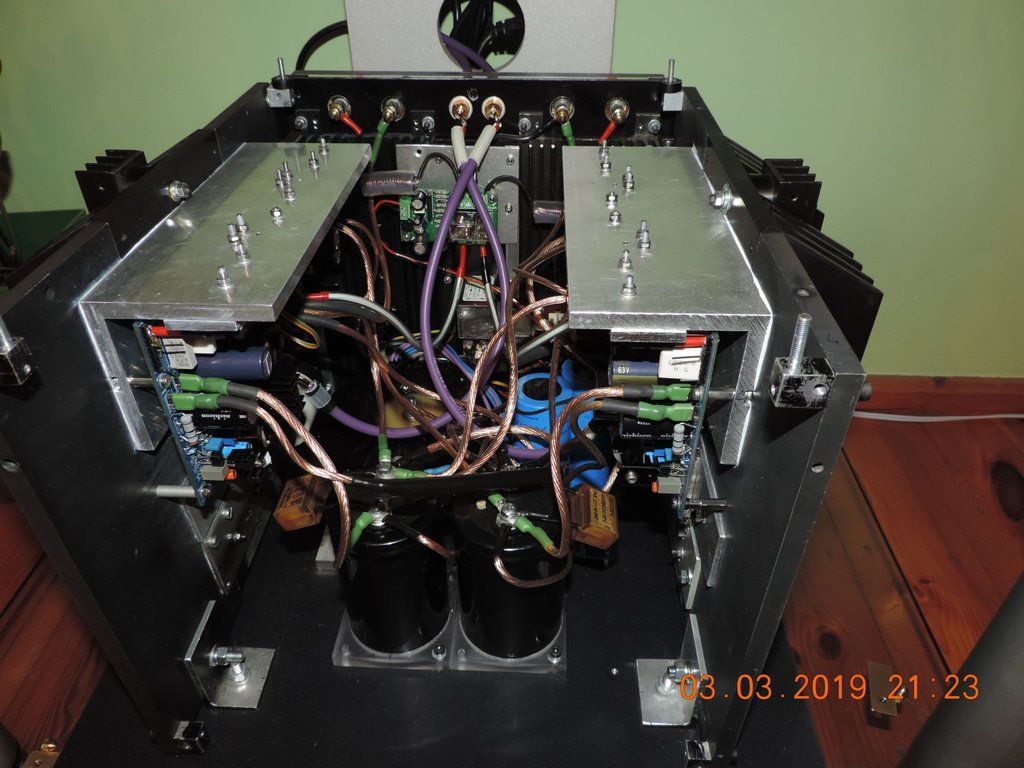

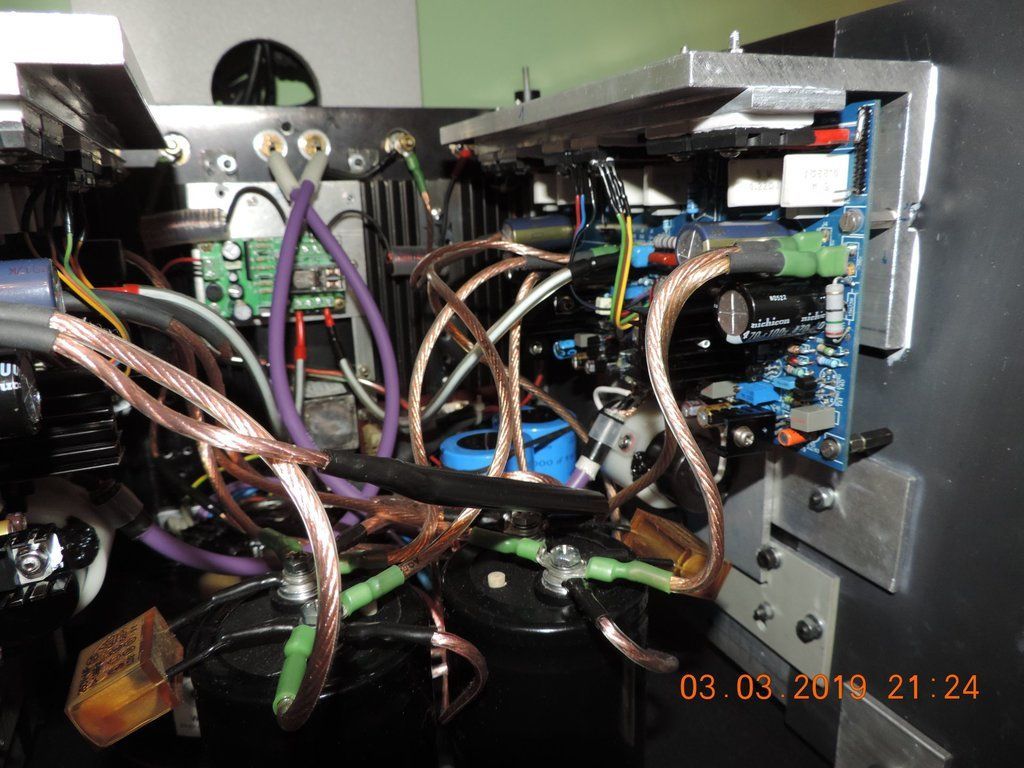

Już zagrałem nowym wzmacniaczem. Dodaję, że mam skończoną wcześniejszą wersję wzmacniacza Ola 1.1.08. Obie wersje grają podobnie, znaczy bardzo dobrze. Najważniejsza rzecz, która rzuca się w uszy, to szczegółowe ciche granie. Zmontowałem w wersję z pojedynczym zasilaniem dla obu kanałów (brak miejsca w obudowie i niższe koszty).

Transformator w wersji audio od Toroidy.pl, 2x42V 120VA, 2x33V 400VA. Tranzystory końcowe to amerykańskie Fairchildy FJL4315 i FJL4215 (odpowiedniki Toshib 2SC5200 i 2SA1943). Prądy spoczynkowe to 100mA na tranzystor.








  • Like 3

Share this post


Link to post
Share on other sites

Fajna obudowa, kawal pieca.. Na srodku masz jakac dodatkowa Pcb na kondy?


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Tak, zasilanie +-56V jest na osobnej płytce z kondensatorami 2x22000uF i mostkami. Obudowa jest  zrobiona tylko z aluminium i dlatego waży ponad 25kg.

Share this post


Link to post
Share on other sites

Super. Na przyszłość nie ma potrzeby aż tak grubych przewodów. Masz soft start i zabezpieczenie głośników?


www.sparus.pl

Share this post


Link to post
Share on other sites

Tak, mam soft start i zabezpieczenie głośników (widoczna na tylnej ścianie zielona płytka). Przewody do zasilania mam po rozebraniu wzmacniacza w klasie A (wcześniej był w tej obudowie).

Już składam zamówienie na płytki do przedwzmacniacza do Oli.

Pozdrawiam

Share this post


Link to post
Share on other sites
Posted (edited)
34 minuty temu, Lambek napisał:

Już składam zamówienie na płytki do przedwzmacniacza do Oli.



To nowa inicjatywa Waldku?

Edited by jimmi

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Rozumiem Łukaszu, że się dołączysz. A jak tam postępy w budowie wzmacniacza Ola.

Pozdrawiam

  • Like 1

Share this post


Link to post
Share on other sites

Dolącze, jesli bedzie opcja pre  z pewnoscia. Ole rozpoczalem, ale brakuje mi obecnie czasu.  Najwazniejsze to miec PCB w gotowosci..Dobre Pre do Oli to podstawa.

Pozdrawiam

  • Like 1

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites
15 godzin temu, Lambek napisał:

Już składam zamówienie na płytki do przedwzmacniacza do Oli.

Oj warto poczekać.

  • Like 2

www.sparus.pl

Share this post


Link to post
Share on other sites
22 godziny temu, Waldi_06 napisał:

Oj warto poczekać.

to otwieramy liste

Share this post


Link to post
Share on other sites

Jeszcze nie. Projekt będzie duży i nieco wymagający z uwagi na złożoność materii.


www.sparus.pl

Share this post


Link to post
Share on other sites
Posted (edited)

Ja już złożyłem i odpaliłem swoją OLĘ

gra jak dla mnie bardzo dobrze , tylko że gram na samej końcówce  sterowanej z przetwornika z potencjometrem i jak dla mnie jest za dużo góry .

Myślę że jest coś z dolnym pasmem bo kondy na wyjściu przetwornika chyba za małe do tego połączenia , a

oporność wejściowa końcówki to tylko 22k

Czuć że potrzebny jest dobry przedwzmacniacz

Już mam płytki do LAMMA ,myślę że to połączenie będzie OK ,lubię lampy

I czekam  na projekt Waldiego ,bo jego projekty warto robić i na pewno będzie to coś dobrego







Edited by wieslawa
  • Like 2

Share this post


Link to post
Share on other sites

nooo, jesteś pierwszy który posądza Olę o mało basu 🙂

pre potrzebne napewno,


www.sparus.pl

Share this post


Link to post
Share on other sites
Jeszcze nie. Projekt będzie duży i nieco wymagający z uwagi na złożoność materii.
Możesz zdradzić jakieś szczegóły?

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites
10 godzin temu, Waldi_06 napisał:

nooo, jesteś pierwszy który posądza Olę o mało basu 🙂

pre potrzebne napewno,

Wiem że to wina wyjścia przetwornika  bo jak podłączyłem bezpośrednio do cd to było ok

Share this post


Link to post
Share on other sites
