W dniu 20.03.2019 o 22:01, Kopczas napisał:

Możesz zdradzić jakieś szczegóły?

Jeszcze chwilę.


www.sparus.pl

Share this post


Link to post
Share on other sites

Koledzy

Errata zasilacza :

1. R67 i R80 zmiana na ok 2k (od 1k7 do 2k5), na symulacji miałem ok, ale na schemacie jest źle. Prąd przez tego feta to 2mA

2. R74 i R85 zmiana na 2k (od 1k7 do 2k5). Prąd przez tego feta to 3mA



Ponadto otrzymuję zapytania jak zastąpić już niedostępny BF256C.

1. Przy nie zmienionych R70, R80 i R75, R86 pasuje 2sk246.

2. Dla 2sk170 należy zmienić R70 i R81 ma być 150om, a R75 i R86 ma być 100om.

Fety powinny być dobrane na prąd minimum 4mA.

Jak macie inne fety na prąd minimum 4mA to napiszcie - dobiorę rezystory.


www.sparus.pl

Share this post


Link to post
Share on other sites

Ostatnio się rozglądając - 2SK170 - praktycznie nie występują w oryginale. Dostępne pojedyńcze sztuki na ebay w kosmicznych cenach.

Warto rozważyć BF245

  • Like 1

Share this post


Link to post
Share on other sites

Errata zasilacza :

1. R67 i R80 zmiana na ok 2k (od 1k7 do 2k5), na symulacji miałem ok, ale na schemacie jest źle. Prąd przez tego feta to 2mA

2. R74 i R85 zmiana na 2k (od 1k7 do 2k5). Prąd przez tego feta to 3mA

Teraz mam pytanie. Co się dzieje z zasilaniem, jeżeli nie zmienię  rezystorów i zostanę przy poprzednich wartościach ?.



  • Like 1

Share this post


Link to post
Share on other sites
Posted (edited)
Godzinę temu, Lambek napisał:

Errata zasilacza :

1. R67 i R80 zmiana na ok 2k (od 1k7 do 2k5), na symulacji miałem ok, ale na schemacie jest źle. Prąd przez tego feta to 2mA

2. R74 i R85 zmiana na 2k (od 1k7 do 2k5). Prąd przez tego feta to 3mA

Teraz mam pytanie. Co się dzieje z zasilaniem, jeżeli nie zmienię  rezystorów i zostanę przy poprzednich wartościach ?.



 Waldku (Lambek), wiem bezposrednio od Waldiego, ze po zmianie będzie jeszcze lepiej filtrował napięcie.

8 godzin temu, pifkoo napisał:

Ostatnio się rozglądając - 2SK170 - praktycznie nie występują w oryginale. Dostępne pojedyńcze sztuki na ebay w kosmicznych cenach.

Warto rozważyć BF245

Gdyby, ktos szukal BF245C

https://www.ebay.de/itm/381732623989?ViewItem=&item=381732623989&utm_source=unp&utm_medium=email&utm_campaign=PPX000608&utm_unptid=be0c9c20-5637-11e9-8994-441ea14dee48&ppid=PPX000608&cnac=NL&rsta=en_NL&cust=41004842XG399383Y&unptid=be0c9c20-5637-11e9-8994-441ea14dee48&calc=47aa3a16d39ab&unp_tpcid=email-receipt-auction-payment&page=main:email:PPX000608:::&pgrp=main:email&e=cl&mchn=em&s=ci&mail=sys

Edited by jimmi
  • Like 1

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites
Posted (edited)

te tranzystory na ebay, to są fake prosto z Chin, ale jak ktoś chce to może oczywiście kupić

2sk170 można kupić w kashinoki.co.jp

jeszcze się nie spotkałem żeby tam były podróbki

Edited by grze_sio

Share this post


Link to post
Share on other sites

Lsk170 są przez N.Passa uznawane za bardzo dobry zamiennik 2sk170 i dostępne w sklepie diyaudiostore.

Share this post


Link to post
Share on other sites

Może i dobre ale widziałeś cenę? Za 8 szt trzeba zapłacić 30$ plus przesyłka

Share this post


Link to post
Share on other sites

15 zł to jednak nie tak wiele . Taniej to tylko fejki. Przy większym zakupie koszt przesyłki się rozkłada.





Share this post


Link to post
Share on other sites

jasne,

tyle że 2sk170 w kashinoki są po 3,70 zł,

potrzebne jest 8 sztuk, więc należałoby kupić ze 20 żeby jakoś sensownie sparować

20x15 to jest 300 zł

20x3,7 to jest 74 zł

każdy zrobi jak zechce

Share this post


Link to post
Share on other sites

Znam źródło na diyaudio który sprzedaje sparowane 8szt sk170 za bodajże 36 euro plus przesylka. Z Europy. Tylko że idss około 8mA

Share this post


Link to post
Share on other sites

ja osobiście użyłem fetów MMBFJ310, są w mouser po 1,30 netto przy zakupie 10 szt, tyle że to smd i trochę problem przy parowaniu, ale da się zrobić

Share this post


Link to post
Share on other sites
Posted (edited)
14 godzin temu, Lambek napisał:

Teraz mam pytanie. Co się dzieje z zasilaniem, jeżeli nie zmienię  rezystorów i zostanę przy poprzednich wartościach ?.

Stabilizacja nie będzie tak dobra, jak mogłaby być, ale problemu nie będzie. Będzie gdzieś pośrodku pomiędzy zasilaniem wspólnym a stabilizacją napięcia stopnia wejściowego.

Panowie i Panie jeżeli chodzi o fety to nie ma problemu, Toshiba produkuje 2SK209, są też inne innych producentów. Będziemy rozważali tylko te do których są model Spice . Zapodajcie co chcecie to zrobię tabelę kilku różnych typów i wartości rezystorów - to się przyda na przyszłość do różnych projektów.

Edited by Waldi_06
  • Like 3

www.sparus.pl

Share this post


Link to post
Share on other sites
Posted (edited)

Koledzy/Kolezanki kondy C1, C2 22uf/63v LowEsr gdzie znajde?

Prosze o podpowiedz z gory dzieki.



pozdrawiam

Edited by jimmi

Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

korkoczong dziekuje!



https://industrial.panasonic.com/cdbs/www-data/pdf/RDF0000/ABA0000C1209.pdf

Fc mam i wlasciwie za namowa  kolegi Lambek wstawie.

Fc to nie nie wiem czy low esr, to low impedance z pewnocia.

Zerknijcie na datashet fr.

Chodzi o to, ze ja nie przesadzajac miesiac ponad to katuje w sensie roznic w low  impedance i esr. Mowiac krotko mozna zajoba dostac..Jestem w pewnym sensie  glupi jak bylem, ale tez znalazlem pewa alternatywe.



Seria Panasonic z low esr to seria FR. Takie zapakowalaem do pre waldiego i jest roznica niebagatelna. Aby scisle o tym napisac to dopowiem ze nie na wjkladce mm bo tam nie ma to znaczenia.  Mc jak juz mamy to poczjemy roznice. Ja robilem to 1 raz wiec nawet nie mam odnisienia itd. Generalnie bym to zbagatelizowal, ale sa dobre dusze jak Lambek co mnie naprowadzily na robienie jakosci.


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Witam Waldi

Zrobiłem kwerendę schematów zasilania stopnia wejściowego. Dla:

- wersja 1.1.08 rezystory R67 i R74 mają odpowiednio 15k i 5,6k

- wersja 1.2.09 rezystory R67 i R74 mają 15k i 5,6k

-wersja 1.2.12 rezystory mają 15k i 4,7k

-wersja 2.12.12 rezystory mają 15k i 4,7k

W tych wersjach różnica napięć jest też około 5V. Bez urazy, to tylko moje uwagi.

Pozdrawiam

Share this post


Link to post
Share on other sites

Tak. Schemat zasilacza pochodzi ze wzmacniacza Tytan2000 autorstwa Giebertsa. I są w nim wartości o których piszesz. Autor zasila diodę zenera prądem znacznie mniejszym od 1mA. A dataszety dla zenerek pokazują że jednak ten prąd powinien być większy co potwierdza symulacja. Co prawda w oryginale napięcie zasilania wynosi ok 80v, ale różnica pozostaje.


www.sparus.pl

Share this post


Link to post
Share on other sites

Jezeli biasowac zenerke rezystorem to najlepiej to robic na prostej czesci charakterystyki zaporowej, czyli pasowalo by miec conajmniej 2mA, idac jeszcze dalej, przy zasilaniu symetrycznym lepiej zapiac sie takim biasujacym rezystorem w przeciwleglego raila (jezeli nie biasujemy zenerki w masie tylko w railu). Jeszcze lepiej jest zbiasowac zenerke zrodlem pradowym. Kilka przykladzikow ponizej.

Zener diode bias.png

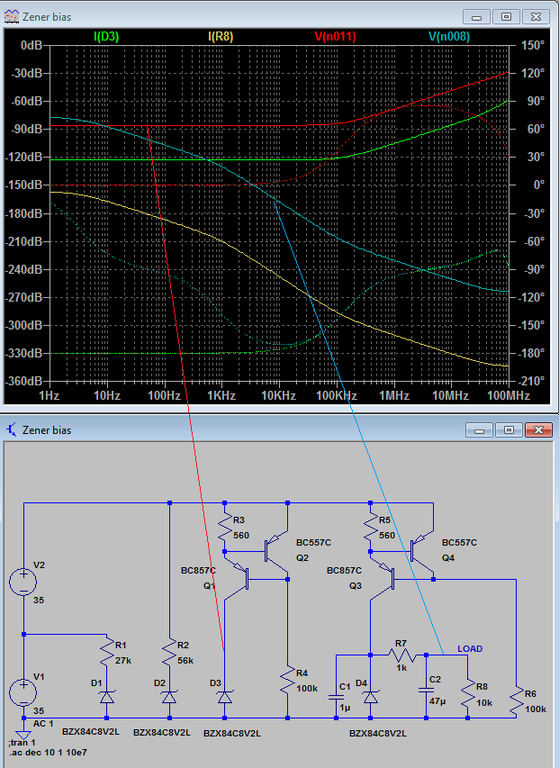

Zener diode bias RC.png


iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

Wiem, wiem. No i właśnie przedtem było coś poniżej 0.5mA, a teraz jest 2.2mA. Natomiast do drugiego bieguna nie daję bo zbyt duża rozpiętość napięć zasilających się zdarza.

Ty narzuciłeś konkretną wartość nap zasilającego w swoim iAmpie, a u mnie to trochę szerszy i bardziej uniwersalny temat. Chodziło o możliwość dobrania trafa do "trudności" kolumn. Ola mając trafa z dużym prądem i mniejszymi napięciami potrafi bardzo dużo. Ale też wielu kolegów miało swoje trafa i nie było gadania. A najważniejsze , że Ola ma aktywne źródła prądowe i lustra co znacząco zmniejsza wrażliwość na napięcie zasilające. Gdybym miał coś zmieniać to zmniejszył bym rwy tego stabilizatora.

Tak czy inaczej Piter dzięki za wpis.


www.sparus.pl

Share this post


Link to post
Share on other sites

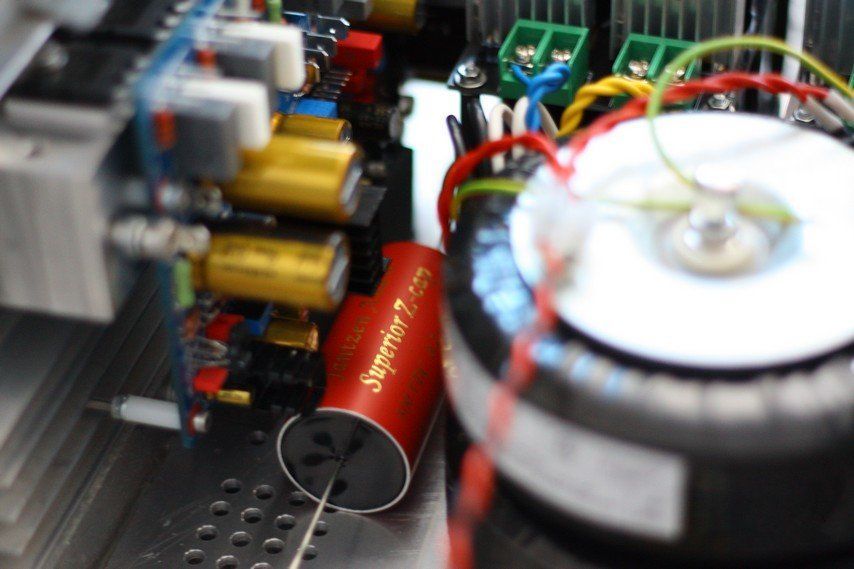

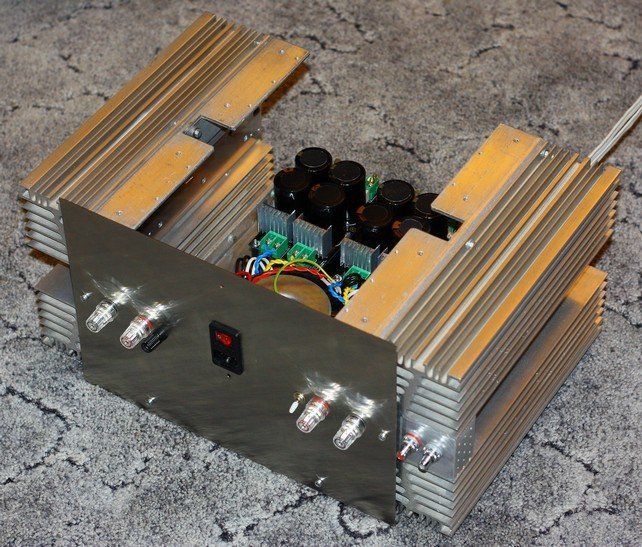

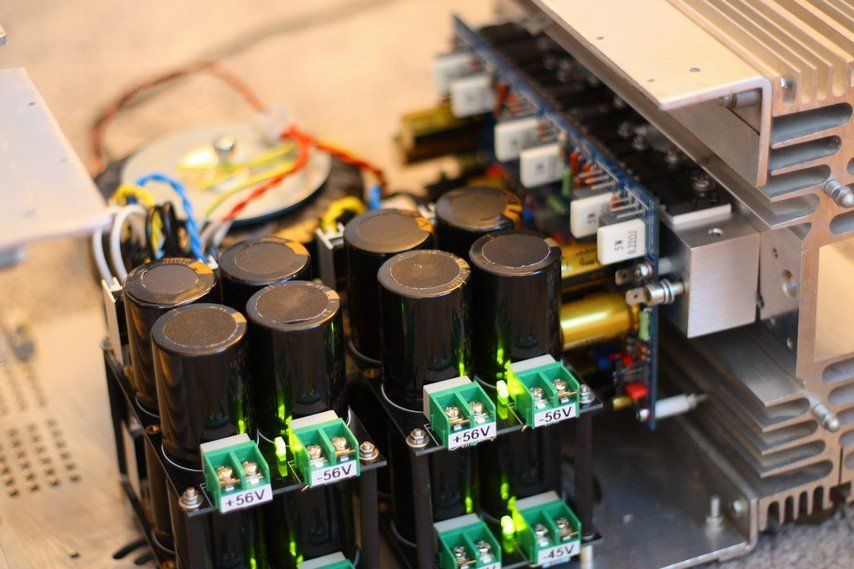

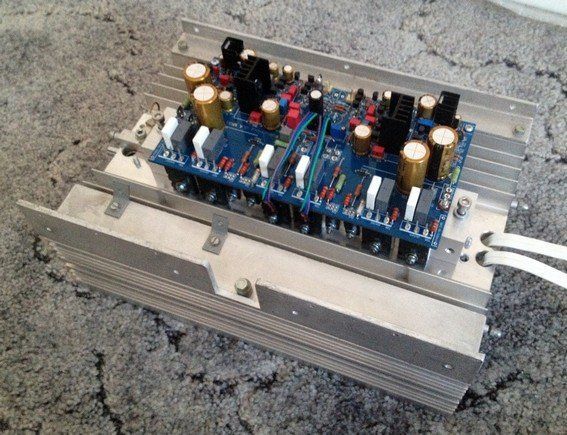

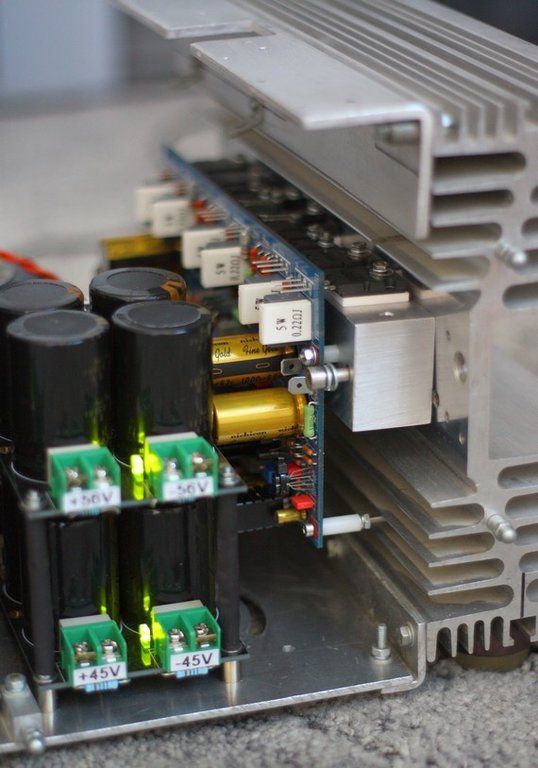

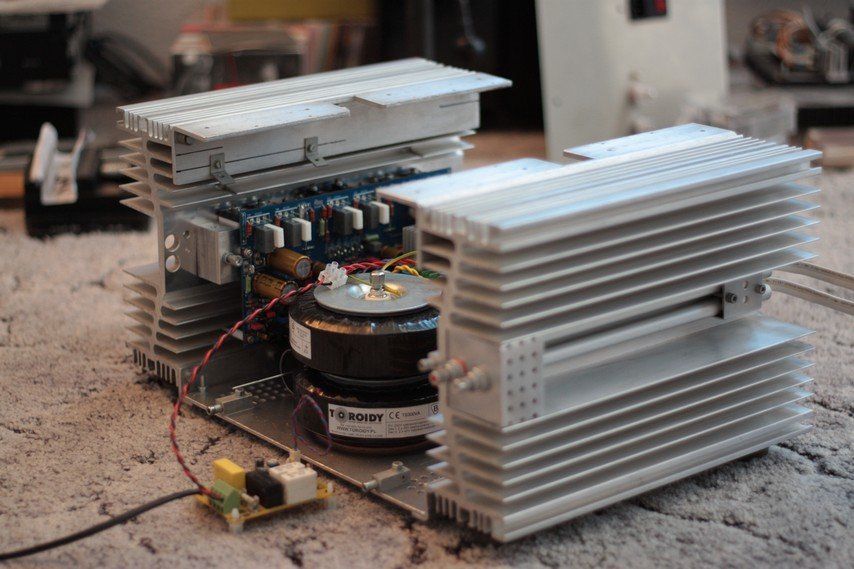

Po długiej zwłoce moje OLe dostały nowszy domek. Obudowy są DIY bo takie mogłem wykonać. gdzie założeniem było wykorzystać jak najwięcej z tego co ma moja szuflada. Zdjęcia zrobiłem, muszę tylko przyciąć i pokażę.

Mam tez fajną propozycję na obudowy z Moduszopa i z niej skorzystam bo potrzebuję drugą parę w miejscu bardziej reprezentacyjnym, ale to w przyszłości. Panie Robercie - dziękuję, odezwę się.

Z innej beczki

PRE już pomału powstaje. A założenia sa takie: 7 wejść w tym jedno zbalansowane, mogące służyć również jako RCA z odcięciem masy. Bufor wejściowy. Regulacja PVC na 10bitach. Przedwzmacniacz właściwy czyli kombinacja fetóew, mosfetów i bjt, tak aby dźwięk był jak najprzyjemniejszy . Pilot, procesor, wyświetlacz oled 5". Kilka przekaźników do sterowania dodatkowymi układami z ich elastyczną konfiguracją. Jedna duża pcb. Jak widzicie nie będzie to układ specjalnie budżetowy. Z uwagi na wyświetlacz będzie to obudowa 2U. A z uwagi na inne posiadane "klocki" nie będzie płytka bo jakoś większość posiadanych urządzeń fabrycznych i złożonych DIY ma głębokość 30-35cm.



  • Like 1
  • Thanks 1

www.sparus.pl

Share this post


Link to post
Share on other sites



Czy dobrze się domyślam, że wyjścia XLR nie będzie bo układ nie będzie symetryczny i nie ma sensu takie wyjście?

Share this post


Link to post
Share on other sites

Pre obsłuży źródło symetryczne i końcówkę symetryczną.  Będzie posiadał desymetryzator na wejściu i symetryzator na wyjściu.


www.sparus.pl

Share this post


Link to post
Share on other sites
W dniu 25.07.2019 o 23:22, Waldi_06 napisał:

Po długiej zwłoce moje OLe dostały nowszy domek. Obudowy są DIY bo takie mogłem wykonać. gdzie założeniem było wykorzystać jak najwięcej z tego co ma moja szuflada. Zdjęcia zrobiłem, muszę tylko przyciąć i pokażę.

Mam tez fajną propozycję na obudowy z Moduszopa i z niej skorzystam bo potrzebuję drugą parę w miejscu bardziej reprezentacyjnym, ale to w przyszłości. Panie Robercie - dziękuję, odezwę się.

Czekam z niecierpliwoscia na fotorelacje!

Pozdrawiam i zycze udanego wypoczynku Waldku!


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Witam Szanownych Forumowiczów

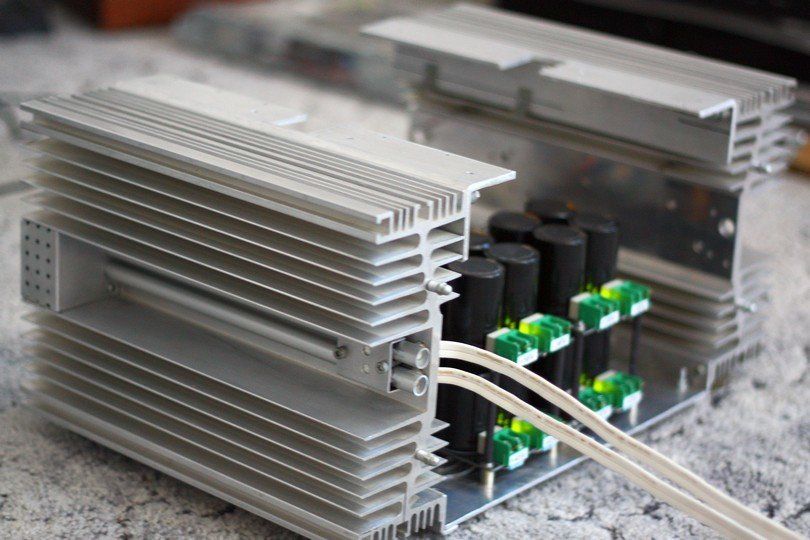

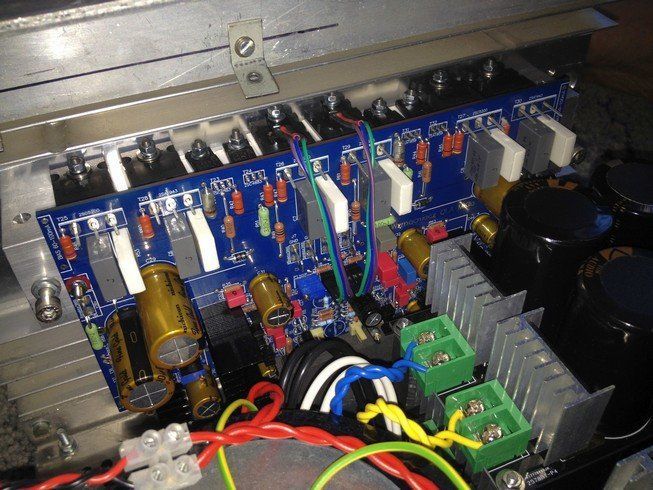

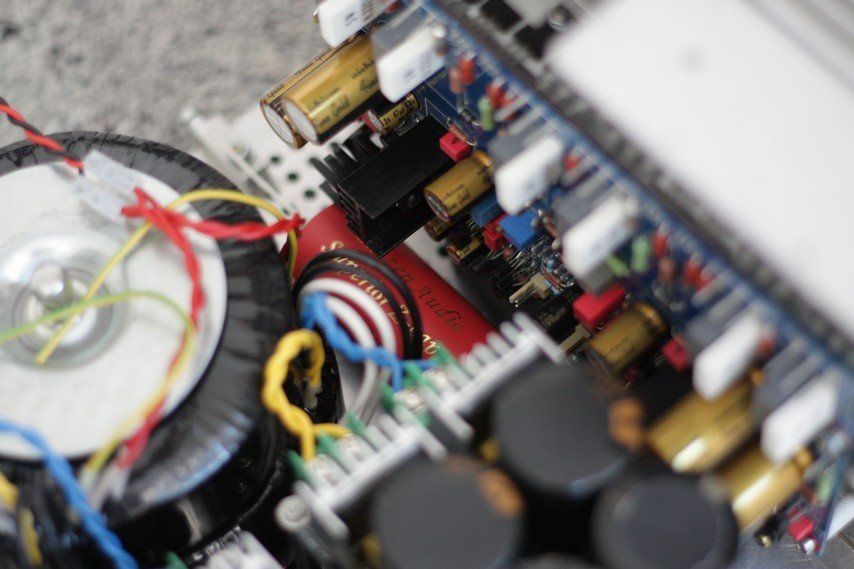

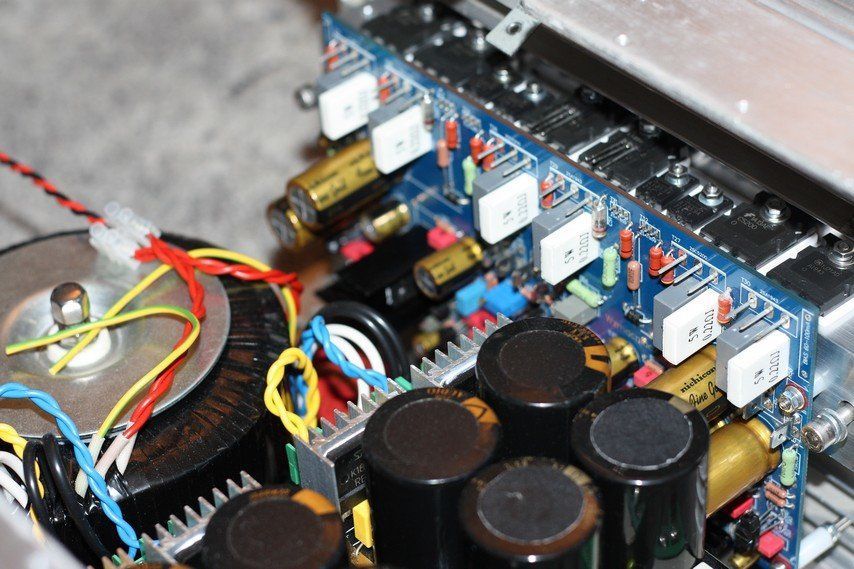

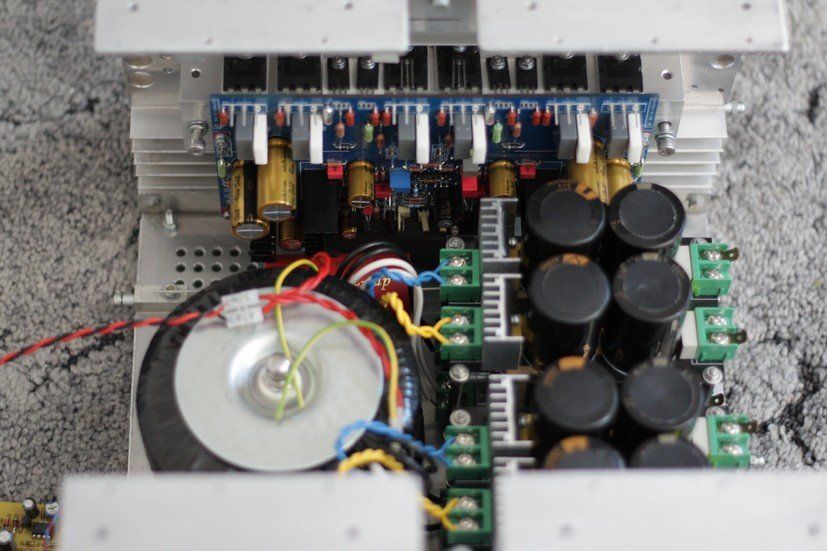

Przedstawiam krótką fotorelację z budowy. Prace postępują w tempie ślimaczym, powodem jest pełnia sezonu modelarskiego więc lutownica "odpoczywa" na półce a ja relaksuję się ma lotnisku. Ponieważ poszedłem w wersję dual-mono aby obniżyć koszty budowy obudowa została zaadoptowana ze starego wzmacniacza klasy A (klon 2x25 W Nelsona Passa). Wzmacniacz rozgrzewał się do około   + 80 C więc zimą jak znalazł natomiast w obecnych warunkach letnich jest to nie do przyjęcia więc została po nim obudowa. Ponieważ stylistyką pasuje do przedwzmacniacza bateryjnego projektu Giesbertsa który posiadam oraz do zbudowanego RIAA projektu Waldka postanowiłem wykorzystać obudowę aby obniżyć koszty budowy. Narysowanie podzespołów oraz obudowy w programie 3D ułatwiło zaprojektowanie zasilaczy oraz kanałów (główna płytka PCB) jako modułów i idealnie je dopasować w obudowie. Konstrukcja modułowa zapewne ułatwi uruchomienie wzmacniacza oraz jego regulację przed zabudową do głównych radiatorów.

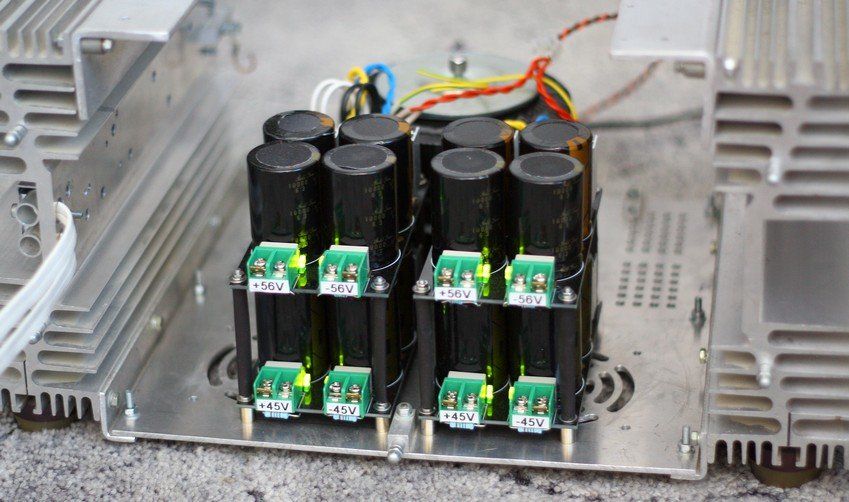

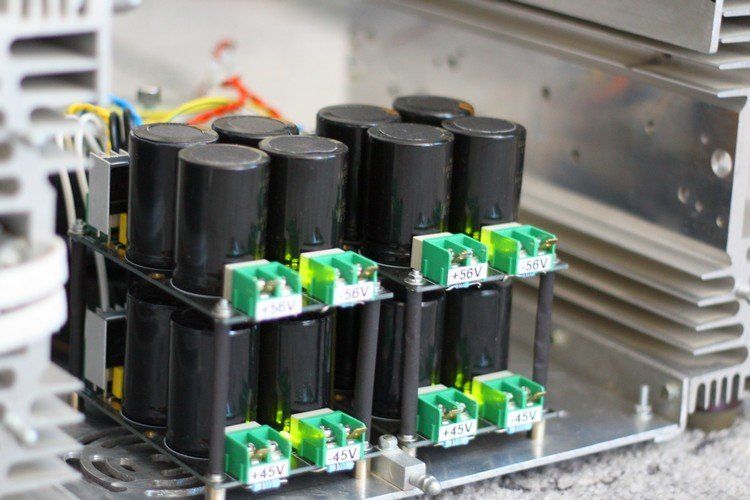

Zasilanie to dwa transformatory 300W oraz 4 x PCB z 16-stoma kondensatorami 10000uF. Pozostałe moduły to układ zdalnego włączania AVT1840, softstart oraz na wyjściu moduł zabezpieczenia głośników Velleman K4700. Kondensatory na wejściu Jantzen Audio Superior Z-cap 8,2 uF/800 VDC (10uF niestety okazały się za duże) będą podpięte do głównego modułu płytki PCB co ułatwi ostateczny montaż. Załączone zdjęcia przybliżą Wam koncepcję zabudowy ...

pozdrawiam
Piotr
















  • Like 4

Share this post


Link to post
Share on other sites

Bardzo ładnie opracowane i estetycznie.

Brawo!

Mi brakuje obudowy jeszcze i wlasciwie moglbym zaczac startowac. Czekam z niecierpliwoscia jeszcze na fotorelacje Waldiego!


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites

Dzięki Jimmi ... jakoś tak jestem zaprogramowany aby iść w estetykę a to niestety przeciąga finalizację. Powolutku jakoś sfinalizuję projekt licząc na zbliżający się urlop :) W wielu sprawach pomaga mi forumowy kolega Lambek ... wielkie dzięki Waldi !!! Znamy się od lat ponieważ mieszkamy w tym samym mieście.

pozdrawiam

  • Like 1

Share this post


Link to post
Share on other sites

Lambek jest niezastapiony poprostu!

Milego urlopowania meken! Licze, ze i mnie sie uda w tym roku jeszcze odpalic piecyk.



pozdrawiam rowniez..


Lubie elektronike, ktora prezentuje moje dzwieki, tak jak to sobie wymarzylem..

Share this post


Link to post
Share on other sites
Posted (edited)

W 100% potwierdzam ... człek z wiedzą i zawsze chętny do pomocy. Miałem okazję posłuchać muzyki z wcześniej zmontowanej Oli w starszej wersji którą zbudował Lambek a następnie w krótkim odstępie czasu wersji mkIIa. Na początku miałem wrażenie, że grają inaczej. Okazało się, że powodem rozbieżności była kwestia nie rozgrzanego drugiego wzmacniacza. Po około godzinie oba grały identycznie szczegółowo pełnią dźwięku.
Piecyk odpalisz wcześniej bez problemu tak sądzę ... 🙂

dzięki i pozdrawiam
Piotr

Edited by meken

Share this post


Link to post
