"Daddy" - kompletny przedwzmacniacz DIY

**SomekPoland** · 16 Sierpnia 2018

Pod pozytywnym wrażeniem artykułu B. Putzeysa i projektu przedwzmacniacza w nim zawartego postanowiłem rozwinąć ten pomysł do pełnowymiarowego urządzenia ze wszystkimi funkcjami, których możemy potrzebować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mój pomysł na niezbędne opcje:

Wejścia i wyjścia XLR/RCA
Przedwzmacniacz gramofonowy MM
Wzmacniacz słuchawkowy
Barwa dźwięku - niektórzy chcieliby ją mieć

Powoli sobie coś dłubię w Eaglu, ale niestety, dopadły mnie obowiązki i nie mam na to zbyt wiele czasu w tym miesiącu. NIe mniej jednak pewne decyzje zostały przeze mnie podjęte. Postaram się je tutaj przedstawić wraz z uzasadnieniem.

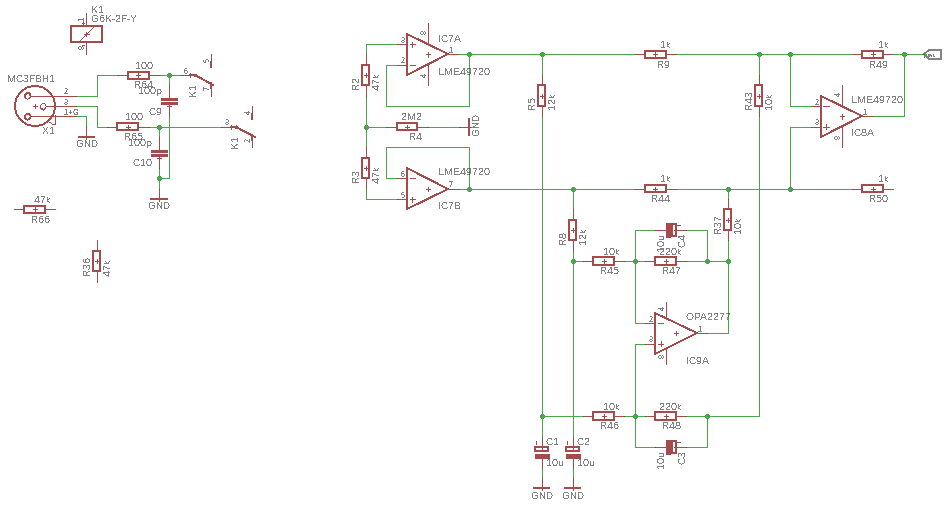

Układ wejściowy

Wzmacniacz instrumentalny z artykułu Putzeysa, jedyne nad czym się zastanawiam to zastosowanie wzmacniacza różnicowego takiego jak OPA1632 w drugim stopniu. Nie jestem jednak pewien czy skórka jest warta wyprawki. Na pewno taki ruch zablokuje możliwość zbudowania tego układu z niższym kosztem i mocno skomplikuje układ.

Selektor wejściowy

Przekaźniki sterowane z mikrokontrolera. Tutaj nie ma dyskusji.

Gniazda wejściowe

XLR Neutrika - znamy i kochamy. Co do gniazd RCA mocno się waham. Czy opcja: Neutrik na przewodach wymiennie z Cardasem mocowanym do PCB zadowoli wszystkich chętnych?

Regulacja głośności

Sporo nad tym myślałem, wiem na pewno że docelowa wersja nie powinna być na potencjometrze (choć taka możliwość będzie dostępna). Walka odbyła się pomiędzy drabinką, a układem scalonym. W tej chwili zdecydowany jestem na MUSES72320.

Przedwzmacniacz gramofonowy

Na diyaudio.com wiele osób sugerowało projekt Bugle Pana Hagermana. Ja wstępnie myślałem o układzie z noty katalogowej LME49720. Tutaj liczę na was.

Wzmacniacz słuchawkowy

Nota aplikacyjna LME 49600.

Sterowanie

Arduino/STM32 - wyjdzie w praniu zależnie od ilości opcji.

Czekam na wasze zdanie i propozycje.
