wzmacniacz alto


rci2950

Rekomendowane odpowiedzi

witam mam problem nie wiem czemu ten wzmacniacz nie dziala cos jest ze schematem nie tak wszystko sprawdzalem czy jest dobrze podlaczone czy elemety sa sprawne i nie wiem co jest nie tak jest polowa napiecia zasilania ale prad spoczynkowy wlasciwi w nim nie plynie a musi byc 130mA

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

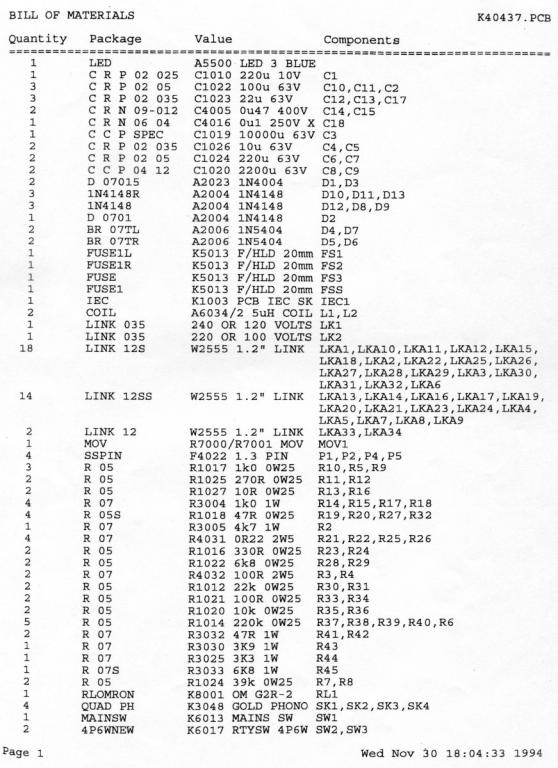

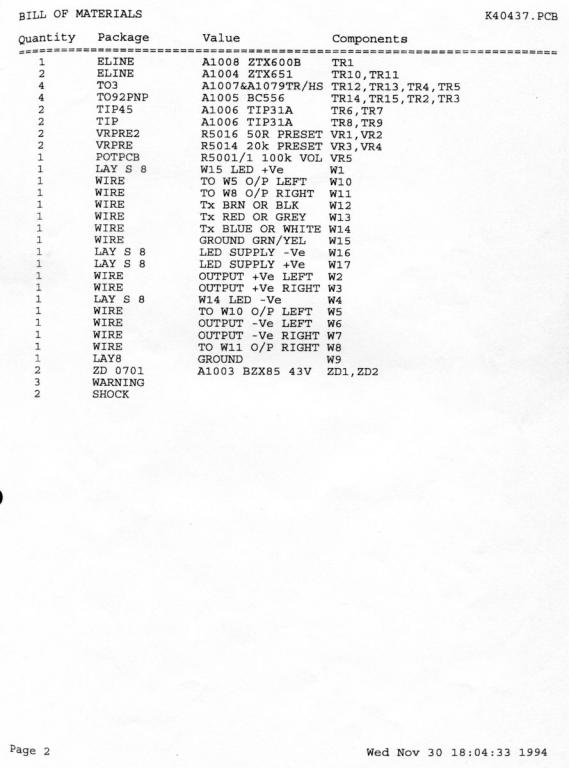

Schemat wygląda na poprawny. Jest jakby rozwinięciem koncepcji JLH1969. Pokaż polutowany układ - być może gdzieś w montażu popełniłeś błąd.



Edit: Próbowałeś regulowac prąd spoczynkowy potencjometrem VR1?

witam wieczorem wstawie fotki ale sprawdzalem wielokrotnie wszystkie polaczenia i elemety i nic nie znalazlem



witam wieczorem wstawie fotki ale sprawdzalem wielokrotnie wszystkie polaczenia i elemety i nic nie znalazlem

regulacja pr nic nie daje pr na wejsciu wzmacniacza reaguje idzie ustawic polowe napiecia zasilania
Odnośnik do komentarza
Udostępnij na innych stronach

Witam,

jest jeszcze drugi pr tj. VR4(VR3), to ten przy tranzystorze TR15(TR14). Raczej to on ma wpływ na prąd spoczynkowy tranzystorów końcowych. TR15 ma wpływ na poziom napięcia na rezystorze R36(R35) a to przekłada się na poziom nasycenia tranzystora TR11(TR10), który ustala punkt pracy par tranzystorów końcowych a więc ich prąd spoczynkowy. VR1(VR2) jest od regulacji źródła prądowego na tranzystorze TR3(TR2).

Odnośnik do komentarza
Udostępnij na innych stronach

Witam,

jest jeszcze drugi pr tj. VR4(VR3), to ten przy tranzystorze TR15(TR14). Raczej to on ma wpływ na prąd spoczynkowy tranzystorów końcowych. TR15 ma wpływ na poziom napięcia na rezystorze R36(R35) a to przekłada się na poziom nasycenia tranzystora TR11(TR10), który ustala punkt pracy par tranzystorów końcowych a więc ich prąd spoczynkowy. VR1(VR2) jest od regulacji źródła prądowego na tranzystorze TR3(TR2).

witam wszystko ok ale nie ma zadnej reakcji na regulacje ta pr

prąd spoczunkowy nie plynie wcale

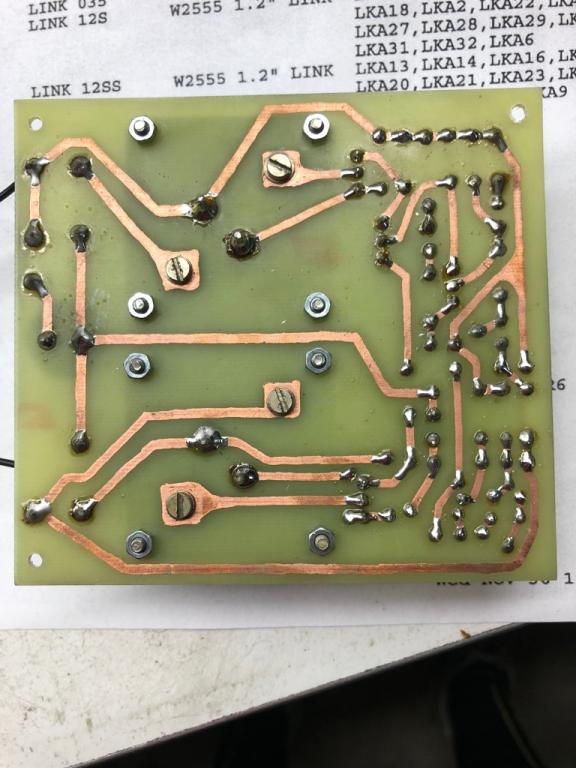

a tu prosze fotki prototypu



witam juz udalo mi sie znalesc błąd winny rezystor w obwodzie sterowania pradem spoczynkowym kolega Moltos naprowadzil mnie na trop dziekuje

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jednak nadal twierdzę, że VR2(VR1) jest od regulacji prądu spoczynkowego a VR4(VR3) służy do regulacji offsetu tudzież połówki napięcia zasilania na wyjściu. kolega rci2950 może potwierdzi lub zaprzeczy?



A tak w ogóle jak to zagrało? Jak wrażenia po odsłuchu? Jaki prąd spoczynkowy ustaliłeś w końcówce?

Odnośnik do komentarza
Udostępnij na innych stronach

Jednak nadal twierdzę, że VR2(VR1) jest od regulacji prądu spoczynkowego a VR4(VR3) służy do regulacji offsetu tudzież połówki napięcia zasilania na wyjściu. kolega rci2950 może potwierdzi lub zaprzeczy?



A tak w ogóle jak to zagrało? Jak wrażenia po odsłuchu? Jaki prąd spoczynkowy ustaliłeś w końcówce?

witam kolego na odwrot z tymi prkami VR1 to regulacja polowy napiecia zasilania na wyjsciu a VR2 do regulacji pradu spoczynkowego

po wymianie uszkodzonego rezystora R16 nowy nie mial przejscia wszystko idzie ustawic poprawnie nawet zagral testy odsluchowe zostawie na koniec jak bede mial jeszcze druga koncowke skonczona i dam znac jak to gra

prad soczynkowy tego wzmacniacza ustawia sie na poziomie 130mA
