modyfikacja Harman HK 630 - załączony schemat

[r4c]

Cześć,

Chciałbym trochę dłubnąć ten wzmacniacz. Proszę o informację, wymiana którego (których) wzmacniacza operacyjnego będzie miała największy wpływ na zmianę w brzmieniu?

W załączniku jest pełny schemat tego wzmacniacza oraz pod linkiem (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Jeśli ktoś mógłby popatrzeć na schemat i coś doradzić będę wdzięczny : )

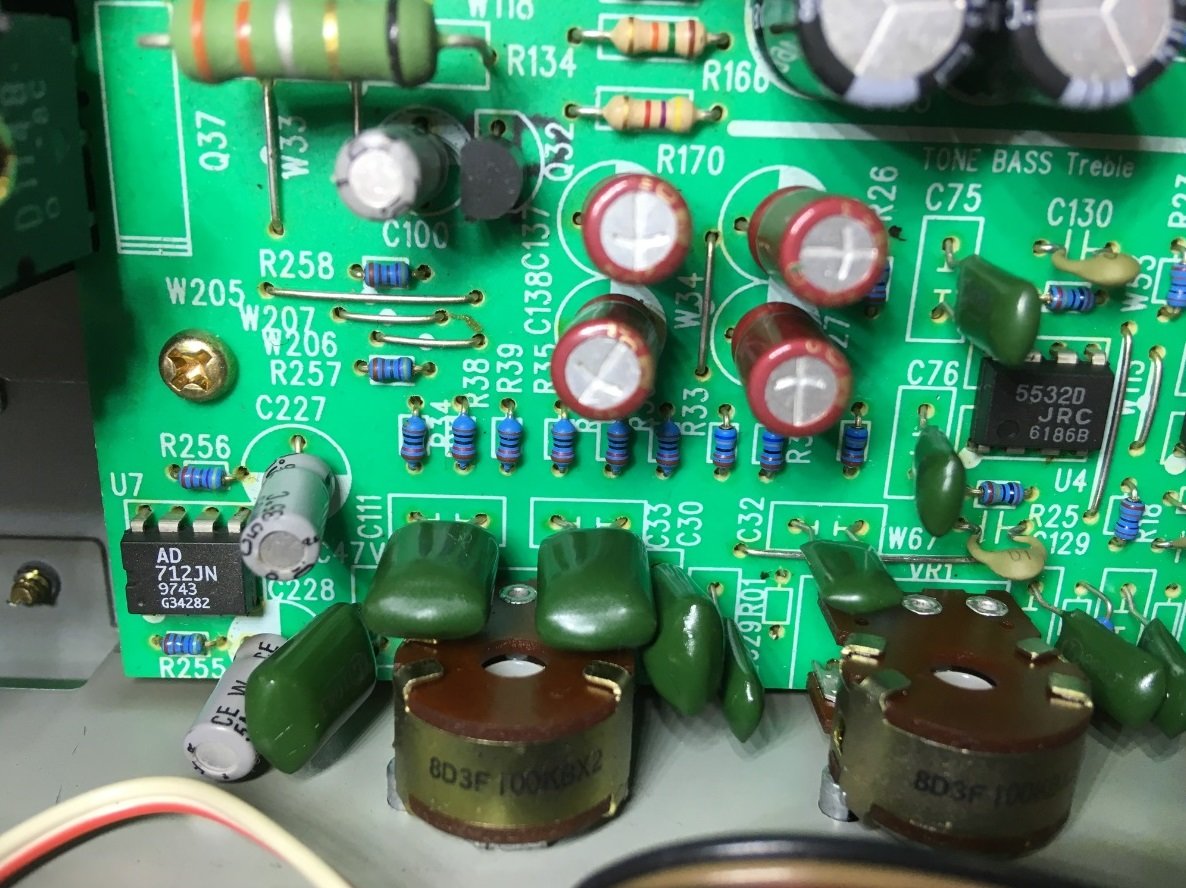

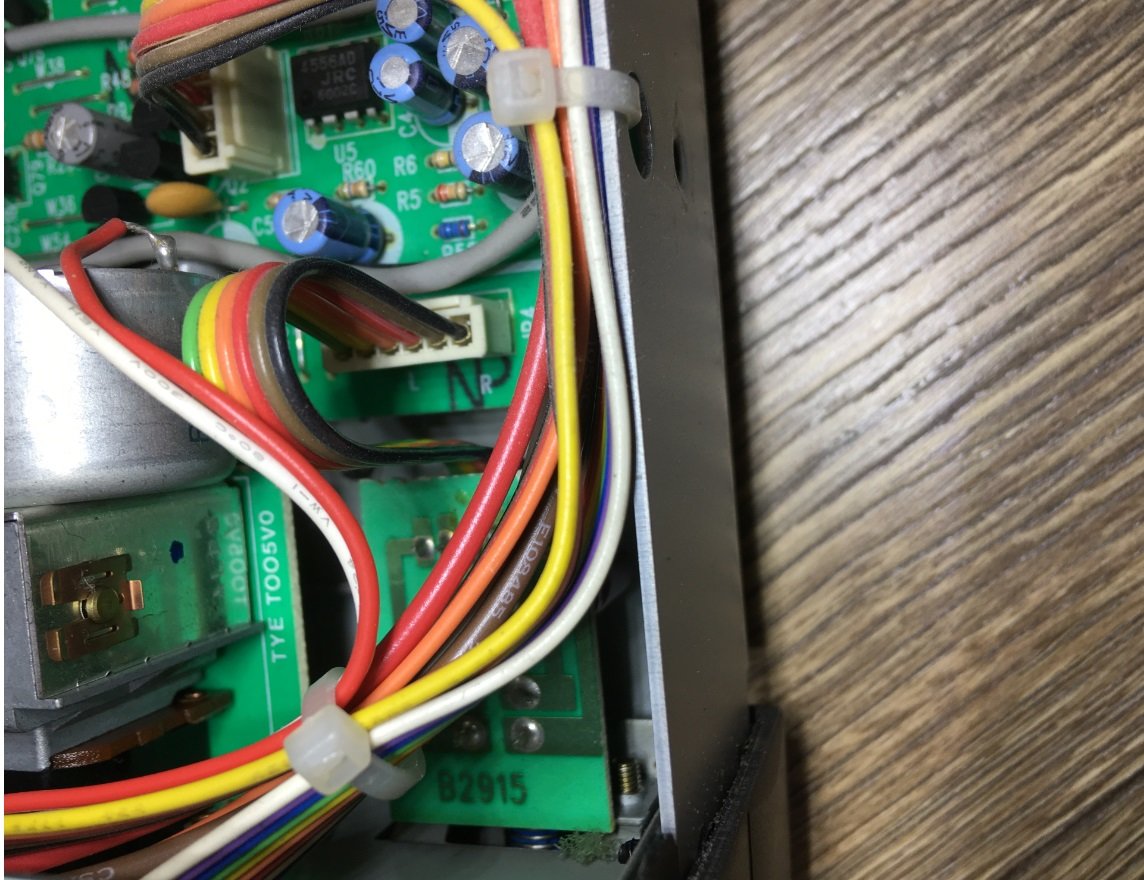

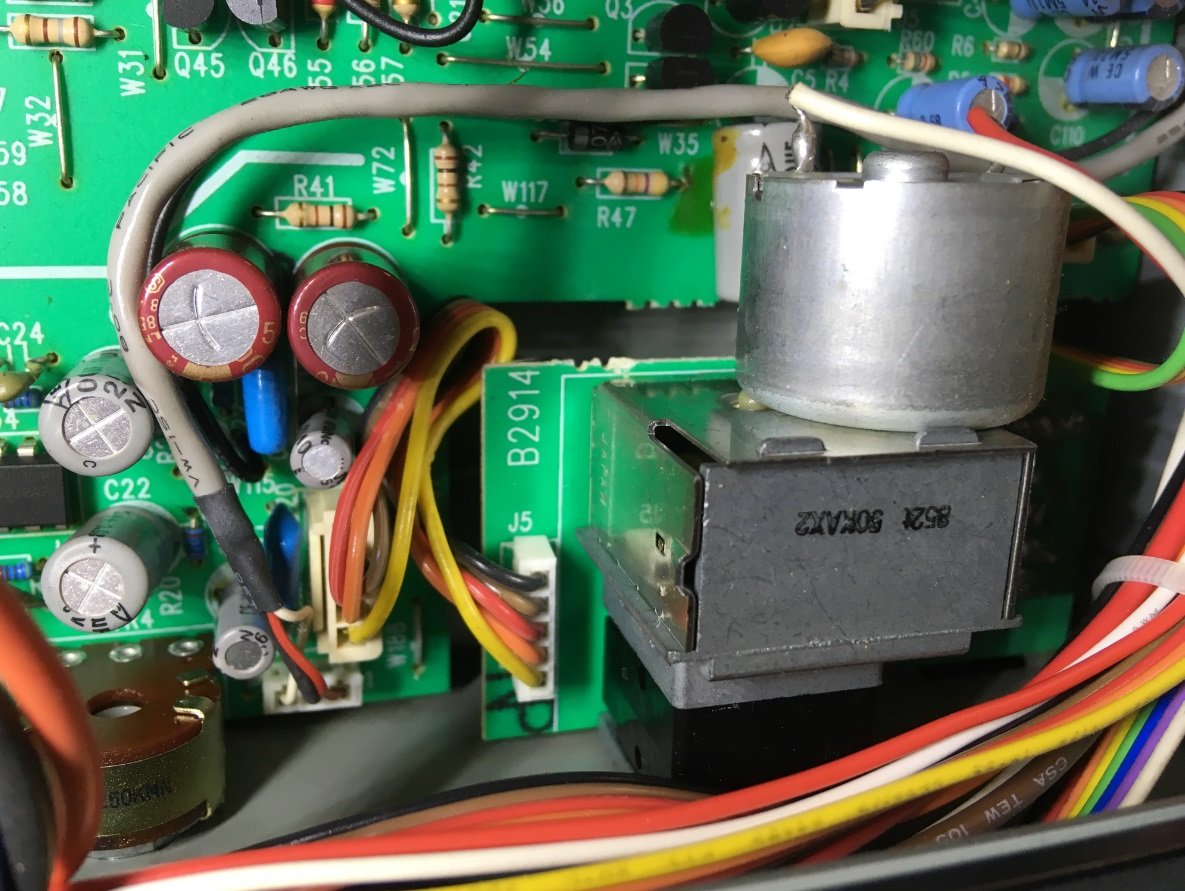

Wzmacniacz posiada cztery opampy: NE5532AP (podejrzewam, że wymiana tego będzie najbardziej odczuwalna), JRC5532D, AD712JN, JRC4556. Zamieniać powinno się pojedynczo czy np. dwa 5532?

Druga sprawa to kondensatory w torze audio, może tutaj warto coś pokombinować? Ewentualnie, które kondensatory i na jakie można podmienić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Ja bym na początek ruszył kondensatory szeregowe zaczynając od wejścia i wydaje mi się,

że to da szybszy efekt niż żonglerka OPAMP'ami - to przećwiczył kolega w CD'ku.

Czasem wymiana IC daje więcej, niż BB 2604 ;-)

Nie napisałeś, czego szukasz ale podejrzewam, że otwarcia i nie studiując dokładnie schematu

może być chyba trudniej, niż u mnie w Sony, gdzie jest tylko jeden szeregowy w torze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r4c]

1 godzinę temu, audioburak napisał:

Nie napisałeś, czego szukasz ale podejrzewam, że otwarcia

Na pewno więcej (może lepszej jakości) wysokich tonów. Wzmacniacz dużo lepiej gra jak ustawię pokrętło od wysokich tonów na godz. 14:00. Jeśli gra w trybie "source direct" to dźwięk jest wycofany, przytłumiony. Po wyregulowaniu barwy wysokich tonów dźwięk wychodzi jakby trochę do przodu, jest żywiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Czyli zacznij od wejściowej C na jakąś foliową Wimę  i posłuchaj. Masz tam dużą oporność stopnia,

więc chyba nawet 1 uF by wystarczył zamiast tego 10 uF.  Przy korzystnej zmianie jedź dalej.

Masz tam po barwie znów 10 uF - może tam więcej niż 1 uF ale raczej 3,3 uF wystarczy.

Miałem gorzej, bo skończyło się na wycinaniu kabli w taśmach

i zastępowaniu ich litym drutem 0,5. Ale warto było. Ruchu z pojemnościami nie miałem.

Dzięki tym ćwiczeniom odkryłem też zalety mocno niedocenianego drutu 0,5 i został ze mną

na stałe już od ładnych paru lat zarówno jako IC, jak i głośnikowy ...;-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r4c]

20 godzin temu, audioburak napisał:

Czyli zacznij od wejściowej C na jakąś foliową Wimę  i posłuchaj.

Czyli na początek wymiana C225 i C226 10uF 50V na Wima 1uF 50 lub 63V MKS2/MKS4?

Ewentualnie później C137 i C138 czy C26 i C27 na Wima 3,3uF 63V?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Tak bym zrobił na początek, ale najpierw np. kanał L i porównywał z P na materiale MONO.

Jak idzie w dobrą stronę, to wtedy P i następnie C 137 itd.

Dużo zmienił u mnie IC z 0,5 w tym temacie, więc jakbyś się nudził ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r4c]

OK, dziękuję za podpowiedzi : )
