Pre gramofonowy... jaki zbudować?


beyma

Rekomendowane odpowiedzi

Witam

Posiadam obudowę po tunerze... mała skrzyneczka 16x9,5 cm (wymiary środka) i tak się zastanawiam by wykorzystać ją do preampu gramofonowego. I teraz pytanie do was.... macie jakieś sprawdzone pre? Mówię tu o wersji DIY i raczej na scalakach/tranzystorach.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dlugi czas używałem samodzielnie zbudowany przedwzmacniacz na podstawie RJM PHONO STAGE PASSIV. Rewelacja, polecam.

Poszukaj, opisalem go tu dość dokładnie. Jak nie znajdziesz, pisz na PW.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

dobre zasilanie i prawidłowe prowadzenie sygnału i masy to najważniejsze.Schemat to mniej ważne, jest kilka prostych i dobrze grających.Zobacz na Nudę która gra świetnie a część sygnałowa jest prościutka.Cały jej sukces to zasilanie i pcb

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

Warto się przyjrzeć temu - tzw. Pacific.

Bajecznie prosty - i fajnie brzmiący.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

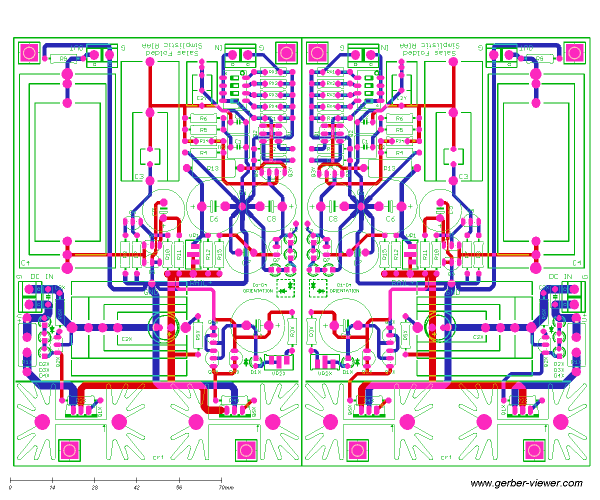

jedna z propozycji

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

Fajnie by było jak by wzór pcb był.... boję się sam projektować bo mogę to schrzanić/ to są dość niskie sygnały i jedna ścieżka źle poprowadzona i projekt do poprawki.

Co do zasilania.... będzie zewnętrzne tak więc nie ma co sobie głowy tym zawracać.

Znalazłem takie coś... co powinno bez problemu wejść do tak małej obudowy :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Który lepszy? Ja bym obstawiał PASSa ... dobry wybór?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

1 minutę temu, moltos napisał:

Robiłem Salasa kilka lat temu ale zasilacz zrobiłem w oddzielnej obudowie,

oddalenie shunta od zasilanego obwodu raczej niekorzystnie wpływa na układ riaa, a już na pewno przewody doprowadzające napięcie do układu powinny byc mocno skręcone pisało tym salas na forum

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

8 godzin temu, moltos napisał:

Trudno będzie  w tak małej obudowie oddalić  na właściwą odległość trafo zasilacza od płytki pre.

No to zasilanie z akumulatorków NiMH. Zastosowanie wręcz wymarzone - brak sprzęgania zasilania przez masę, niskie szumy, z drugiej strony wymagany mały pobór mocy.

Ja bym poszedł śmiało w tym kierunku.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jestem Europejczykiem.



Odnośnik do komentarza
Udostępnij na innych stronach

9 godzin temu, slawek.xm napisał:

oddalenie shunta od zasilanego obwodu raczej niekorzystnie wpływa na układ riaa, a już na pewno przewody doprowadzające napięcie do układu powinny byc mocno skręcone pisało tym salas na forum

Po to właśnie od zasilania do obciążenia idą cztery przewody , zresztą pokazane jest to na schemacie zasilacza. Ja nie oddaliłem zasilacza od pre na kilka metrów tylko ok . 0,5m,  tak aby trafo nie siało w pobliżu wejścia pre.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

zasilanie +/- 16V , płytka dwustronna z górną wylaną masą (nawet gdy płytka w powietrzu nic nie buczy), tranzystory różnicowe 2SK170, T9-12 MPSA92, T1-2 BS250.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

16 godzin temu, beyma napisał:

Posiadam obudowę po tunerze... mała skrzyneczka 16x9,5 cm (wymiary środka) i tak się zastanawiam by wykorzystać ją do preampu gramofonowego.

Tą skrzyneczkę wykorzystaj sobie do czegoś innego

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Trochę małe to napięcie zasilania. Tak jak w Tresholdzie FET 9 powinno być +/- 24V. Tego akurat nie robiłem ale w przeszłości skleiłem Treshold SL-10 oraz NS10. Jednak najlepiej brzmiący wg mnie i stosunkowo prosty pre phono na elementach dyskretnych to Kaneda. Bardzo proste PCB,, dużo dostępnych informacji w internecie i przede wszystkim układ sprawdzony w warunkach amatorskich.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

12 godzin temu, beyma napisał:



Co do zasilania.... będzie zewnętrzne tak więc nie ma co sobie głowy tym zawracać.



jakość zasilania to różnica między "gra przyzwoicie" a " wybitny"

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

Zasilacz to nie problem i będzie zbudowany najlepiej jak się da.... Tu się tylko rozchodzi o pre...

Do kolegi "witek_z" ... tylko to mi wpadło do głowy by wykorzystać tą skrzyneczkę

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
