2-way active speaker - czyszczenie garażu :)

Recommended Posts

Witam !

Jak w tytule, zebrałem się za czyszczenie garażu i znalazłem tam moje stare ( ok 16 lat ) zestawy aktywne.

Są nawet podstawki stand-artu (właściciel sam mi je przywiózł polonezem chyba :)

Trochę danych:

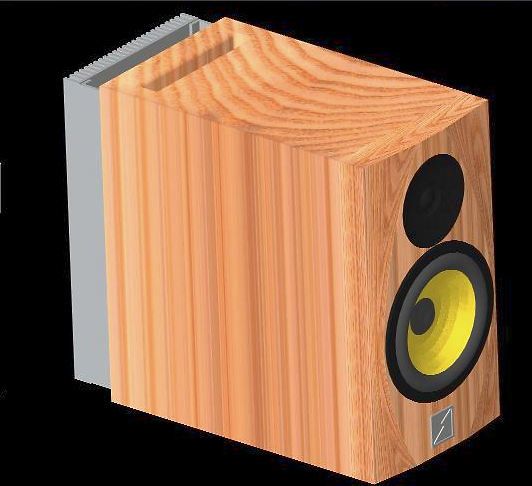

KOLUMNA FBA2:

SCANS PEAK 9900 REVELATOR

SCANA SPEAK 21W8554

V.        30dm3

Fb.      39Hz

Fc.      52,04Hz

Qts.    0,26

Dv.      71,2mm

Vd.      130cm3

Plyta MDF przód 50mm, boki 25mm,góra,dół,tył 30mm

Sekcja fitrów zbalansowanych II rzędu:

Podział Fc 1600 Hz Bessel LPF

             Fc 1800 Hz Buttworth HPF

Korekcja fazy Linkwitz-a (?) - coś robiłem z tym, nie pamiętam.

Zasilacze dual mono, trafa po 450VA, układ soft startu, osobne zasilania pre i końcówek mocy - końcówki na lm3886t.

Układ całkowicie zbalansowany - sygnał wejściowy po xlr - to kiedyś pracowało u mnie z cdp-x779es, thorensem 321 i revoxem 791 - to były czasy...

W linku chyba wszystko, co miałem do nich - nie jest to układ dla "żółtodziobów" więc myślę ,że inny sobie poradzą. To jest dział diy, wieć nie sądzę, aby ktoś robił kopię 1:1, ale może będzie mieć inspirację do ciekawych kontrukcji.

Wszystkie elementy ( radiatory, pcb zasilacze, podstawki) oczywiście są do wzięcia, zapraszam na pw.

Link do zipa (tu nie mogę wkleić takiego dużego pliku):

https://mega.nz/#!dA9k3aAZ!8zk6lHNleHsIcJ_Echlg6KCqFjVvG_kba5fLCWBZfg8

BTW

Pamiętajcie, że wkładka gramofonowa (nie każda, niestety) też ma wyjścia zbalansowane, więc można tu też poeksperymentować mając taką kolumnę :)

Pozdr.







Edited by kinomaniak123

Share this post


Link to post
Share on other sites
5 godzin temu, kinomaniak123 napisał:

Wszystkie elementy (...) oczywiście są do wzięcia,

Od wystawiania przedmiotów jest tu temat:

"Różne kostki do wzięcia - obowiązek podawania cen odsprzedaży."



Share this post


Link to post
Share on other sites
26 minut temu, robertar napisał:

Od wystawiania przedmiotów jest tu temat:

"Różne kostki do wzięcia - obowiązek podawania cen odsprzedaży."



Aa, to przepraszam, skoro tak to widzisz :)

Nie ząłożyłem tego tematu aby coś sprzedać, teraz nie mogę zmienić jego treści aby usunąć kontrowersyjna informację o opcji "wzięcia" czegokolwiek.

Ale ok, NIC NIE JEST DO WZIĘCIA - chyba to wystarczy ??

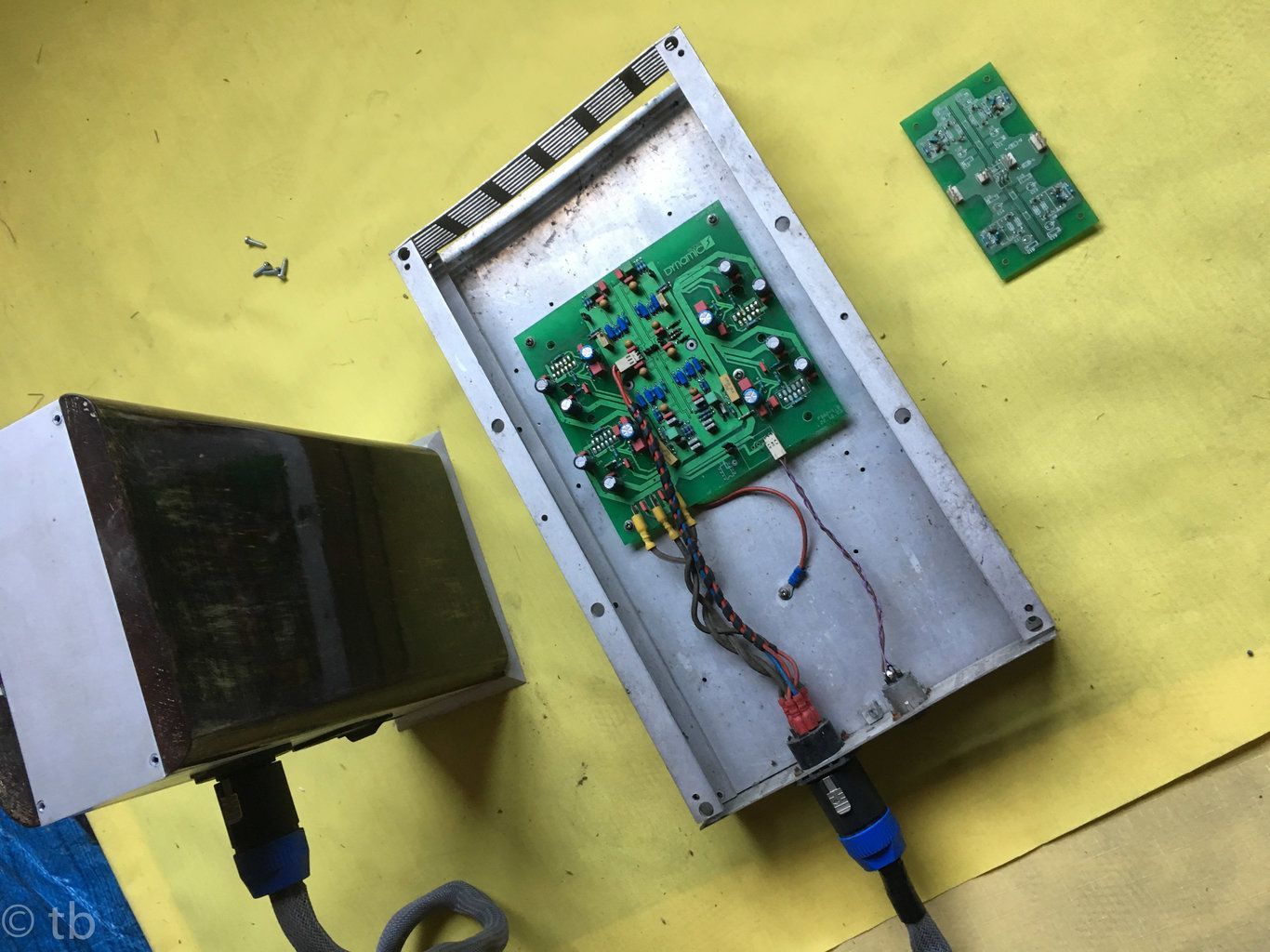

Załączone zdjęcia służą tylko do zobrazowania sposobu budowy i montażu zestawu.

Bardziej liczyłem na merytoryczne wpisy dot. projektu, ale dawno mnie tu nie było a jak widzę nic się nie zmieniło :)



Edited by kinomaniak123

Share this post


Link to post
Share on other sites
34 minuty temu, kinomaniak123 napisał:

Bardziej liczyłem na merytoryczne wpisy dot. projektu, ale dawno mnie tu nie było a jak widzę nic się nie zmieniło :)

Wybacz, ale jeśli napisałeś , że wszystko jest do wzięcia, to raczej w tamtym momencie pola na dyskusję merytoryczną nie zostawiłeś.



Share this post


Link to post
Share on other sites
Wybacz, ale jeśli napisałeś , że wszystko jest do wzięcia, to raczej w tamtym momencie pola na dyskusję merytoryczną nie zostawiłeś.



Wybaczam :)
Jednak wkładanie używanych elementów ( lutowanych) do kategorii „różne kostki do wzięcia” nie przyszłoby mi to głowy - ktoś kupuje kondensatory z wylutowywania ? Dla mnie „kostka” to układ scalony i faktycznie takie można sprzedawać po wylucie ale elementy RC już nie.
Koniec offtopa.



Wysłane z iPhone za pomocą Tapatalk

Share this post


Link to post
Share on other sites
13 godzin temu, kinomaniak123 napisał:





Jednak wkładanie używanych elementów ( lutowanych) do kategorii „różne kostki do wzięcia” nie przyszłoby mi to głowy

Tam już ludzie wszystko sprzedają, ktoś kiedyś chyba nawet samochód wystawiał w 'kostkach do wzięcia' :D

Edited by Copper_Lucas
ortografia
