PCM2702 karta muzyczna USB

[felix]

Darkul:

Nie tylko ty tak o nim myślisz :). Przejrzałem sporo opinii w necie na jego temat i wszystkie są jednoznaczne - w tej cenie nia ma nic lepszego. Mało powiedzieć w tej cenie (biorąc pod uwagę powiedzmy tą kartę montera za 120 zł) w cenie 3x wyższej nic się z nim nie równa :). A tak swoją drogą - może jakieś wskazówki dla tych mniej obeznanych z elektroniką?? Tzn. jak go "dopieszczać" :).

Foxad2000:

TYLKO NAPIĘCIE SYMETRYCZNE!! Co prawda wszystko zadziała z pojedynczego (vide płytka AVT i karta montera) ale z symetrycznego powinno być dużo lepiej.

Co do generatora zamiast kwarcu - raczej nie ma sensu bo PCM2702 posiada wbudowany generator, podobno bardzo dobrej jakości, który do działania wymaga tylko zewnętrzengo kwarcu. Więc moim zdaniem (i chyba nie tylko) osobny generator raczej niewiele jest w stanie tutaj pomóc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

W torze zasilania radzę rozdzielić stabilizatorami stabilizacje +5 VDC dla cyfry i analogu!Główny stabilizator powinien stabilizować cyfre z wyższego napięcia np.+12 VDC.Należy brać pod uwage LM317 a po nim TL431.

Stopien analogowy mozna zaopatrzyć w lepsze liniowe scalaki np.OPA1632...albo któryś z THS'ów?

Znam tego DAC z współpracy z CS8412....dodawałem pomiedzy nimi układ korekcji pilnowania czasu wchodzenia sygnałów INT/DAC.Coś ala K2 [JVC].

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

Moje propozycje modyfikacji:

1. Wywalić z toru wszystkie kondensatory (C14, C17) i zrobić układ przesuwania offsetu o -2,5V żeby na wyjściu było 0V DC.

2. Dać bardziej zaawansowany filtr dolnoprzepustowy, powszechnie stosowany 2-rzędu troszkę podbija charakterystykę: około +0,2dB w zakresie 10-20kHz. Niby nic ale kłuje w oczy w porównaniu z fabrycznymi kartami.

3. 4 linie zasilania na LM317/337: +3,3V - część cyfrowa, +5V - przetwornik C/A, +/-15V - filtr dolnoprzepustowy i wzmacniacze wyjściowe.



I najważniejsze - dla maksymalnej jakości dźwięku głośność w kompie trzeba ustawić na -0dB czyli zwykle na maks.

Wtedy DAC daje sygnał o najlepszym SNR.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

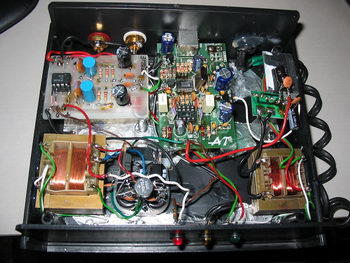

Fotki mojej zabawki.

[obrazekLUKASZ-242411_1.JPG] [obrazekLUKASZ-242411_2.JPG] [obrazekLUKASZ-242411_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

W kwestiach znajomosci budowy elektroniki jestem kompletnym laikiem, jednak chetnie w koncu cos zrobie, bo ten dzwiek zintegrowany na plycie nie dosc, ze podły to ma slaby sygnal, muzyki z komputera nie słucham, ale do projekcji filmów z dobra sciezka cos lepszego sie przyda.



Czy plytka pod pcm2702 w ofercie AVT to kit o numerze AVT5088

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ktos z Was juz zamawial?

Może skompletuja potrzebne częsci na prosbę?

Martwi troche ten późniejszy gaszcz kabli - do tej karty dochodza 4 szt. - 1x usb, 2x rca, 1x zasilanie.



Myślicie, że warto pogrzebac samemu, bo oszczedosc na tym chyba watpliwa, jeszcze dochodzi zasilacz - wszystko to oferuje w/w "składacz" za 120 zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

link powyzszy działa, ale bez przecinka ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxad2000]

DMA mógłyś podzrzucić rysunek swijej płytki czy moze robisz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Na tych stronach macie projekty z tym DAC-em i musze powiedziec ze sa niezle odjechane, ciekawe jak to to gra:)

Niestety w jezyku niezrozumialym dla wiekszosci ludzi, ale za to jakie obrazki:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jest mozliwosc pobrania pdfow ze schematem elektrycznym!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

~DMA

Bardzo ladna design plytki - bardzo mi sie podoba ;) Widze spory naklad pracy.



~karibe

Po twoich ostatnich linkach jestem zarazony - pikne, no przepikne :) W wolnym czasie zmontuje sobie kit AVT - przetworniki leza u mnie juz od dluuugiego czasu (2 lata?) - i sprobuje w nim troche pogrzebac. Wlasnie rozmawiam z Monterem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Wlasnie szykuje sie do zlutowania tej karty, i mam problem z wyborem odpowiednich elementow.

Prosze wiec ekspertow o typy jakie kondensatory (elektrolityczne i ceramiczne) i rezystory wybrac ze stronu ELFA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prosze o jakies typy bo moja wiedza w tym zakresie jest raczej kiepska, a chcialbym zeby karta byla zbudowana z elementow

dobrej jakosci, oczywiscie bez przesady i kupowania kondensatorow za 10zl sztuka:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kamien]

pcm2702 ze zmodufikowanym filtrem - takim jak w karcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[obrazekLUKASZ-250234_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[HUGO28]

Witam wszystkich



Mam pytanie do DMA czy możesz się podzielić projektem płytek do twojej karty opartej na PCM2702 powiem szczerze spodobały mi się :)



z góry dziekuje i pozdrawiam



Andrzej



[email protected]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krisabc]

===> DMA

Przyłączam się do pytania HUGO28

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KvM]

Kupiłem to cudo zmontowane za 120zł gra o niebo lepiej niż SB Live 24 bit, ale coś mi się wydaje, że można to jeszcze poprawić.

Czy ktoś ma jakieś konkretne propozycje prostych zmian, tudzież wyrazi chęć pobawienia się tym układem w moim imieniu?



Jeśli tak proszę o majla na [email protected] oczywiście BEZSPAMU proszę usunąć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

Link do pliku z PDFami (emule):

ed2k://|file|PCM2702.USB.DAC.by.DMA.RELEASE.1.0.rar|8532821|98C8EDD721109FBF807CCD6B7714F843|h=GACJUYN6I4NLZ7CHV73V73VAVPX3KXV3|/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

Konstrukcja z soomal.com ma THD jak jakiś kasprzak (0,1%:) . No ale lampy ponoć czynią cuda:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[HUGO28]

Witam wszystkich



zbudowałem tą karte w oparciu o płytke z AVT i zastosowałem opa TL072 z napieciem zasilania tylko 5V i odziwo zadziałało to naprawde przyzwoicie podniosłem napięcie do 10V i różnicy nie było znaczące karta jest naprawde super polecam ją wszystkim niema z nią problemów



pozdrawiam



Andrzej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[felix]

Nie próbowałem aplikacji standardowej AVT. Zrobiłem kartę na płytce AVT ale odrazu przerobiłem zasilanie dla Op-ampa na zasilanie symetryczne, wsadziłem OPA 2604 zasilane +/15V z kondensatorami odsprzęgającymi + do masy, - do masy i + do - bezpośrednio na nóżkach OPA. I powiem szczerze - spodziewałem się po tej karcie wiele ale dostałem chyba jeszcze więcej :) Nie wiedziałem, że dźwięk z kompa może być tak przyjemny. Karta bardzo fajnie prezentuje przestrzeń. Chyba trzeba wsadzić jakiś cichszy zasilacz i cooler - będzie wtedy super (jak na dźwięk z kompa oczywiście) :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

mam pytanie odnosnie tej karty szukam dobrej karty do laptopa glowie.ma ona sluzyc do wykonawania pomiarow w programie speaker workshop wiec potrzebne jest mi dobre wyjscie ( najlepiej dosc mocne ) i dobre wejcie oczywiscie oba analogi!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[felix]

To niestety PCM2702 nie jest dla ciebie. Ten chip nie posiada wejścia analogowego. Możesz poszukać jakiejś innej kostki z tej rodziny układów ale one nie mają już tak dobrego wyjścia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Wlasnie sobie slucham PCM2702 i musze powiedziec, ze jestem mile zaskoczony jakoscia tego DAC-a ;) W tej chwili nie mam juz na wyjsciu filtra, tylko Rubycon ZL. Kondenstaory w odsprzeganiu Panasonic FC.

Pomału przymierzam sie do projektu plytki drukowanej. Korci mnie lampa na wyjsciu, ale zobaczymy co z tego wyjdzie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

veteran:

>W tej chwili nie mam juz na wyjsciu filtra, tylko Rubycon ZL.



Odradzam usunięcie filtra DP. Bez niego masz parszywy szum z przetwornika C/A (modulator delta-sigma, noise-shaping i te sprawy) o paśmie kilkaset kHz. Dzwięk będzie "jasny" ale wyraźnie ziarnisty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

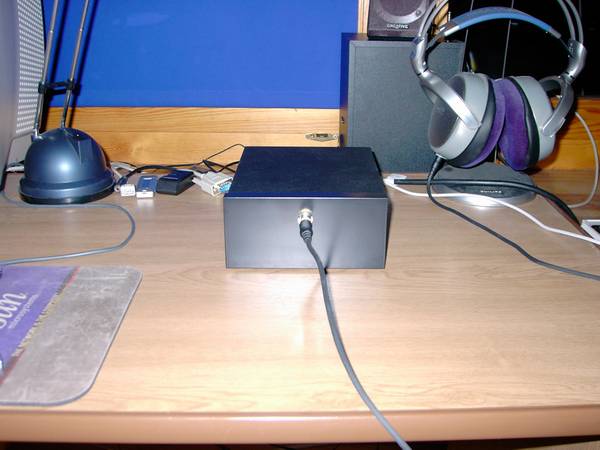

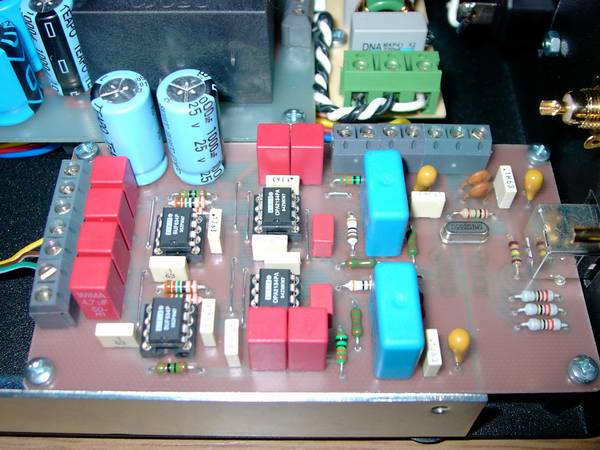

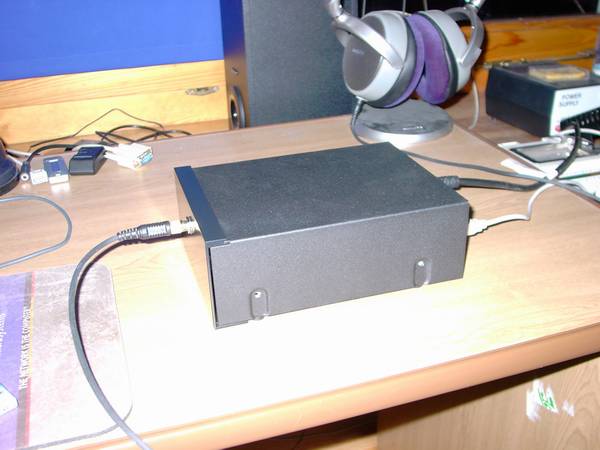

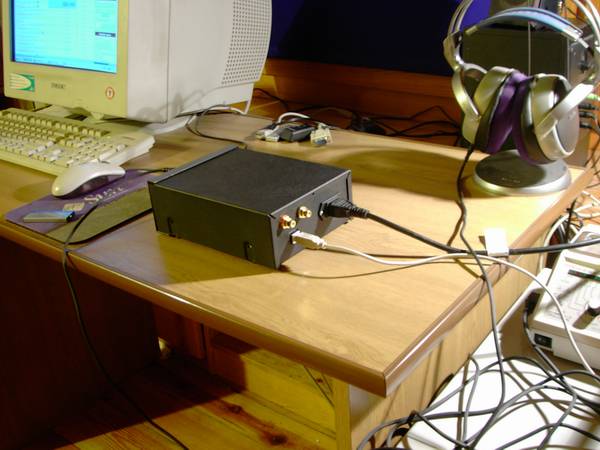

Oto mój DAC USB w wersji (prawie) finalnej. Konstrukcja minimalistyczna, nie ma nawet LEDy power i włącznika:) DAC ma wbudowany wzmacniacz słuchawkowy na BUF634.

[obrazekLUKASZ-287464_1.JPG] [obrazekLUKASZ-287464_2.JPG] [obrazekLUKASZ-287464_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

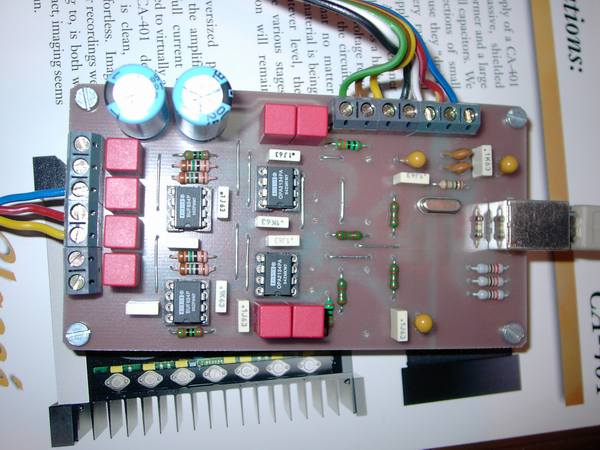

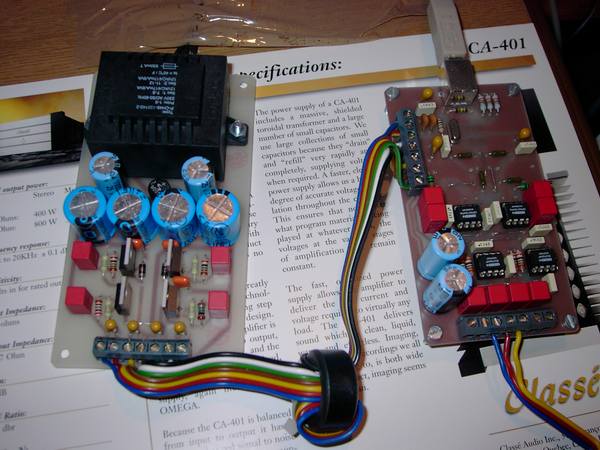

Foto c.d.

[obrazekLUKASZ-287472_1.JPG] [obrazekLUKASZ-287472_2.JPG] [obrazekLUKASZ-287472_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekt]

>DMA

Gdzie kupiłeś obudowę - podoba mi się :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[smoky]

--> jarekt

Wyglada mi to na obudowe Armel-a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pozdrawiam:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mlody2]

DMA



Fajny projekt i wykonanie 1-sza klasa. Skad wzioles plytki do zlozenia tej karty?? sam wytrawiales czy jak bo sie juz pogubilem troche??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

Veteran

pisałeś

"Pomału przymierzam sie do projektu plytki drukowanej. Korci mnie lampa na wyjsciu, ale zobaczymy co z tego wyjdzie ;)"



Powiedz prosze czy sa jakies postepy? Cierpliwosc jest cnota, ale ile mozna ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

> jarekt:

Obudowa była kupiona w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jej plus to blacha 1 mm (nie rezonuje przy obróbce) i lakier odporny na zadrapania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

> mlody2:

Wszystko jest według mojego projektu: schematy DAC i zasilacza, PCB, wykonanie i montaż. Wzorowałem się na projekcie Keces i rozwiązaniach referencyjnych TI. Płytki projektowałem i montowałem 1 miesiąc, montaż obudowy łącznie z zakupem części trwał 2 tygodnie. Archiwum z dokumentacją (release 1.0) pałęta się na emule, link podałem gdzieś w tym topiku. Niedługo zrobię release 2.0 z pełnym bill of materials, plikami z orcada i większą ilością pomiarów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
