PCM2702 karta muzyczna USB

[msfalcon]

Mam już kolejną serię płytek, takich jak poniżej - z powiększonymi otworami, także jak tylko ktoś jest zainteresowany, to proszę o maila.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

pcb ladniej wygladaja od starych hehe ;) po ile sztuka sa jakies inne zmiany?

szkoda ze nie pisales to bym poprosil o wiecej miejsca przy c21/22 aby moc wsadzic lepsze kond



i ogolnie pytanie

czy sa jakiekolwiek przeciwskazania aby wsadzac dual opa637 do pcm`ki?

wrzucilem na przejsciowce i gralo cicho i ogolnie jakies jaja sie dzialy po wsadzeniu starego op-ampa (tez gralo zupelnie cicho i raz chyba jakies ufo w dzwieku sie pojawilo)

i pare razy wlaczylem i wylaczylem i zaczeglo grac ale jeden kanal ciszej @_@

pomierzylem napiecia wychodzace na op-ampa z pcm`ki i z zasilania byly +/- identyczne wiec

polutowalem nowego op-ampa (taki sam ad8066) i zagralo ladnie, powiem nawet ze siezy ad8066 gra lepiej niz pochodzony ;) hehe



wole narazie nie ryzykowac ale pytanie pozostaje czy sa jakies przeciwskazania? oscylacji czy innych jaj w dzwieku nie bylo slychac jedynie to ze gralo cichutko bez dynamiki wykopu itp nie wazne jak sie podglosilo no i te jajka po powrocie do starego

[kodi]

co do OPA637 - tak sa. Jesli masz wzmocnienie w petli ponizej 5 staja sie niestabilne. Tu zdecydowanie masz wzmocnienie < 5. Jesli juz, to wstaw OPA627 - ten sam charakter dzwieku, a sa "unity gain stable", czyli stabilne juz od wzmocnienia rownego jeden.

[ChUmI]

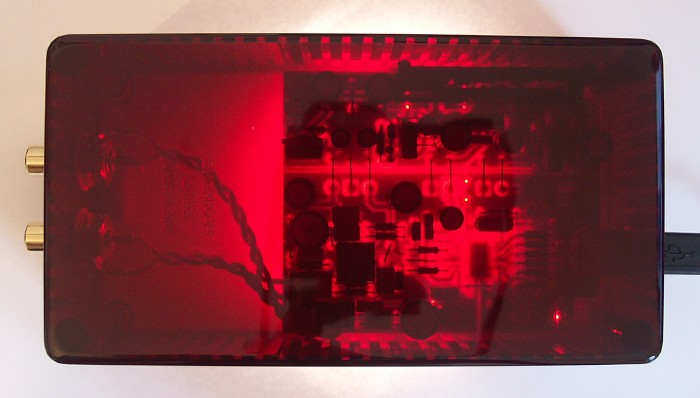

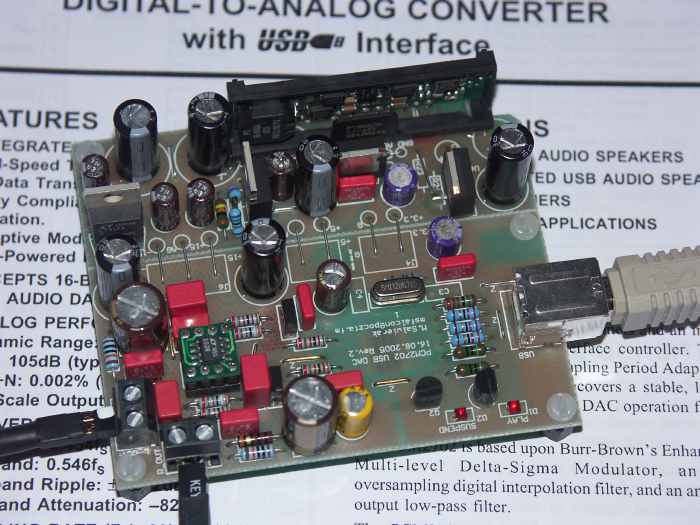

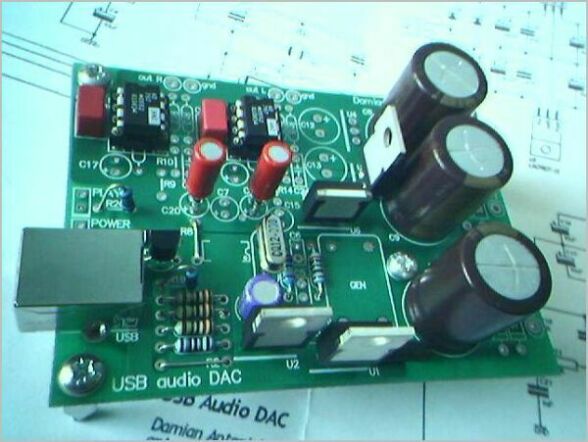

Pochwale sie moja ostateczna wersja DACa msfalcona :) calosc zasilana z USB :) msfalcon - jeszcze raz dzieki za zrobienie tego projektu - dzieki Tobie stalem sie ostatecznie posiadaczem takiego fajnego przetwornika do mojego PC :) teraz kolej na twoje nowe dzielo - TDA1543 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

... aha - zostal mi PCM2702 - jak by ktos potrzebowal to piszcie na maila - ja juz nie bede skladal kolejnej wersji :)

[Szem]

Co dałeś na wyjściu ? 100n Wima poznaje i jakieś elny ??

[Jq]

Co trzeba zmienić na płytce: dodac / odjąc zeby zasialc z usb?

[ChUmI]

zlamalem jedna ze swoich zasad - sam niewiem dlaczego :) chyba zainspirowaly mnie schematy odtwarzaczy Sony z najwyzszej polki :) dalem 100uF/25V ELNA Silmic + 100nF WIMA - wczesniej graly w moim odtwarzaczu wiec byly juz dobrze wygrane :)

[ChUmI]

nic nie trzeba zmieniac :) trzeba miec tylko taka mala przetwornice DC/DC z +5V na +/-15V, +5V biore prosto z USB a +/-15V podaje na wejscie za mostkiem, potem mam dodatkowa liniowa stabilizacje na +/-12V do wzmacniaczy operacyjnych :) oczywiscie nie montuje zadnego mostka :) oczywiscie +5V do zasilania PCM2702 jest stabilizowane z +12V :) Dobrze jest w takiej konfiguracji dac dobre i przede wszystkim szybkie regulatory napiecia :) zapomnialem zrobic zdiecia od dolu :( ale mam jeszcze jedna plytke poskladana dla kolegi wiec jak uda mi sie cyknac fotke to jeszcze wstawie do watku dokladny opis jak najlepiej zamontowac zasilanie prosto z USB :)

[Szem]

~ChUmI



No ja Silmici 100uF to bym wsadził przed op-ampa a nie, za ale... zainspirowany wsadziłem sobie zamiast mkt 4,7uF cerafinki 47uF dosyć mocno basy podbija takie rozwiązanie [nie ma to jak podstawki precyzyjne tu i ówdzie ;) ] - czyli w sumie zależy kto czego słucha :).

[ChUmI]

Szem - nie chcialem modyfikowac oryginalnego projektu msfalcona :) ale koncze tez DACa na plytce Veterana i tam mam 4,7uF BG-N pomiedzy PCMem i OpAmpem :) do tego bedzie zasilanie sieciowe i generatorek kwarcowy zamiast kwarcu :) jak skoncze to zrobimy konfrontacje obu wersji w jakims tescie odsluchowym :)

[Szem]

No w oryginale było jak by nie było na wyjście 10uF i 100n...

Zera ci się rozmnożyły ;)

[Jq]

A czy wogóle konieczne jest danie kondensatorów na wyjściu? Jak patrze na schemat veterana to ich tam nie ma.

[panterka]

>A czy wogóle konieczne jest danie kondensatorów na wyjściu? Jak patrze na schemat veterana to ich tam nie ma.



Są konieczne, u veterana także są tylko w innym miejscu.

[debauched]

47u elektrolit za pcm? niewierze ze to dziala :I

[Szem]

~debauched



To lepiej uwierz bo ChUmI wstawił tam 100u :D

[Canti]

ja mam 33uf BG N-type

porownywalem z 4,7uf i 33uf mial znacznie ladniejszy basik, mam zamiar jeszcze sprobowac 10uf

[ChUmI]

debauched ~ a dlaczego 47u elektrolit za PCM nie dziala ???

[BartekT]

Bo to elektrolit :)

[Check-IT]

Szukam kogoś kto pomógłby mi przywrócić do życia moją PCMke na plytce AVT i zamontować nań nowy operacyjny.

[quartis]

montuje układ na płytce Veterana. Mam jednak problem. Na wyjsciu stabilizatora na 3.3V mam 0.1V. Juz dwa układy stabilizatorów sprawdzałem i na każdym z nich mam taką wartość. Czy na brak odpowiedniego odpowiedniego napięcia na wyjściu mogą mieć wpływ inne elementy układu? na stabilizatorze drugim na 5v mam wszystko oki.

[totem2]

Czy ktoś próbował użyć w filtrze (330p + 1n8) kondensatorów Silver Mica? Niekoniecznie w tym układzie. Będzie lepiej niż polipropyleny? To tylko 4 sztuki, więc koszt byłby do przeżycia :)

[Canti]

totem2

masz jakies źródło?

[kodi]

SMy sa na allegro. Ale ja nie zauwazylem duzej roznicy SM/FKP1. Chociaz.. bylo ciut inaczej. Bardziej mi sie podobaly FKP i one zostaly.

[marwi]

Po kilku miesiącach zdobywania części (włącznie z BG N na wyjście) uruchomiłem kartę. Jako opampy użyłem AD797. Od samego początku okazało się, że dosyć się grzeją, co prawda nie tak, żeby nie można ich dotknąć bo parzą, ale zimne to one też nie są. Czy grzanie może być spowodowane drobną asymetrią napięć zasilania? Jedno jest -15V a drugie o dziwo +14.84V. 'O dziwo', bo montując rezystory dobierałem je miernikiem i rozrzut rezystancji jest na pewno grubo poniżej 1%. Jakieś pomysły?

[Szem]

Zmierzony przeze mnie :

Ad8066 (so8) 50 st C.

AD797 (so8)- nawet 55 st C

OPA2604 (dip8) - 42 st C



A cytując msfalcona :

"For standard SOIC package, typical junction-to-ambient-termperatu re thermal resistance (thetaJA) is 158 °C/W."

A więc policzmy:) - zakładam, że zasilasz z +/-15V

AD797 - 30x0,0082x158 i mamy różnicę temperatur = 38,8 stopnia. Z tego wynika, że w czasie pomiaru miałeś w pokoju około 16 stopni...nie marzniesz?;)

[panterka]

Szem, one już tak mają i nie ma co się martwić ich grzaniem jęśli się z nich nie dymi:) Sam AD797 musi wydzielić 0,25W, a dla takiej obudowy to nie jest wcale mało.



A tak wyglada obecnie moja, czekam na rezystorki i kondensatory i działam dalej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

panterka - ja o tym wiem po prostu chciałem marwiemu pokazać, że nie ma w tym nic niezwykłego i temat był omawiany z 1/2 roku temu.

[marwi]

Faktycznie, był omawiany ale nie pamiętałem w tej chwili czy w sotsunku do wzmacniaczy operacyjnych czy do stabilizatorów. Dzięki za uspokojenie.

[twister2005]

witam

ma ktos do sprzedania gotowa karte w ladnej obudowie?

w jakiej cenie teraz te karty chodza?
