don111

uszkodzona zwrotnica

Rekomendowane odpowiedzi

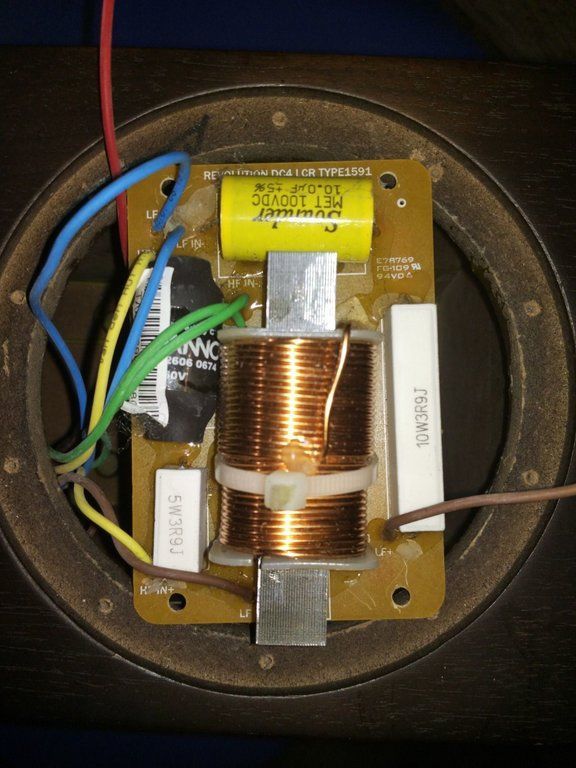

Znajomemu przestały grać woofery w kolumnie centralnej (gra sam wysokotonowy). Po sprawdzeniu wszystkiego już wiemy że głośniki są sprawne a uszkodzone coś jest na zwrotnicy.  Konstrukcja:  2 woofery (połączone szeregowo) + głośnik wysokotonowy. Podwójne zaciski do bi-wiringu (rozdzielenie dla wooferów i tweetera).

Cały tor minusa dla wooferów jest ok, problem jest w torze plusa.

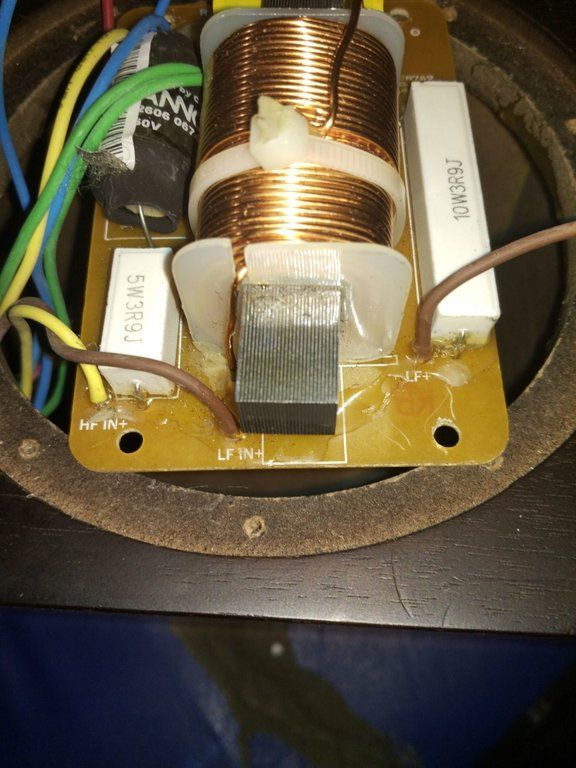

LF+ in (tu wchodzi przewód z terminala)  stykając do luta przewód plusowy ze wzmacniacza (minus jest podłączony do terminala) = brak dźwięku w wooferach

LF+ (tu wychodzi przewód do woofera)  a tutaj stykając do luta przewód plusowy = działa

Czyli chyba problemem jest coś w torze woofera na zwrotnicy (pomiędzy LF+ in  a  LF+).

Wytłumaczcie dokładnie krok po kroku co i jak sprawdzić i ewentualnie wymienić. Dzięki.









Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Pozostaje jedynie cewka, ale nie wyobrażam sobie jej przepalenia- chyba, że spawarką :-)

Przelutuj wszystkie połączenia w zwrotnicy, sprawdź, czy któreś wyprowadzenie nie jest przerwane, będzie ok.

Jeszcze jedno- jeśli w części niskotonowej jest filtr 2go rzędu, sprawdź, czy kondensator nie ma przebicia. (To mało prawdopodobne, bo z pewnością wzmacniacz by odczuł zwarcie.)



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

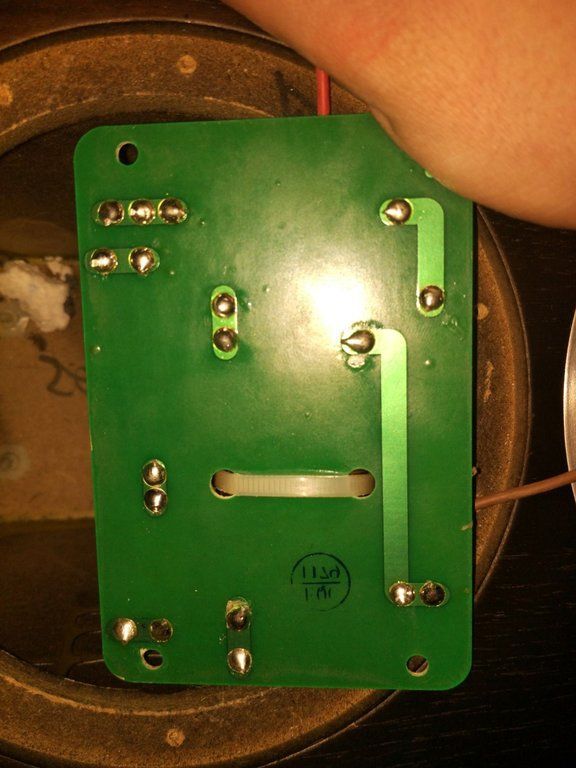

Te punkty lutownicze na foto przy cewce wyglądają na wyrwane. Sprawdź jak porlick pisze. I możesz przy okazji jak już zwrotni wyciągnąłeś wymienić tego bipolara albo na świeżego albo na jakieś foliowce.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jakiś omomierz na zakresie małych Ohm.

Podłączyć do zacisku "+" kolumny jedną końcówkę.

Drugą sprawdzać przejście przed i za dużą cewką rdzeniową - to podstawa.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Napisano (edytowane)

Te przytoczone zdjecia to dobry przyklad dla tych, ktorzy zastanawiaja sie nad jakoscia i gruboscia kabli tudziez nad bi-ampingiem.

Na zewnatrz podwojne terminale, a w srodku naprymitywniejsze element/kable i sciezki o minimalnym przekroju

Edytowane przez xajas

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Właśnie  cienkie ścieżki są sygnałem, że można próbować np. bi - wiringu.

A elementy w istotnych miejscach zwrotnicy są zupełnie wystarczające;

szczególnie, że jest to głośnik centralny.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Napisano (edytowane)

Nie rozumiem, jaki jest zwiazek (sygnaly) miedzy cienkimi sciezkami a bi-wiringiem?

Rozdzial nastepuje przy terminalu. Skad sciezki "wiedza" jak byly pdlaczone ;-)

Edytowane przez xajas

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dzięki wszystkim za informacje  -  czyli jak rozumiem jedynym sprawcą awarii może być ta duża cewka a raczej jej luty. Czy bez ryzyka sam mogę to przelutować zwykłą lutownicą ze szpicowym grotem (bez dotykania płytki) ?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

narysuj schemat połączeń z płytki

wylutuj elementy

podłacz głosnik do wzmaka

jesli gra ok

wlutuj cewke szeregowo z głosnikiem

podłacz do wzmacniacza jesli gra ok

wlutuj równoległe kondensator i podłacz do wzmaka

jesli gra ok dołóż rezytor i podłacz do wzmaka

jesli gra ok

polutuj wszytko punkt w punkt na deseczce

i zamontuj zwrotkę w kolumnie

pamietaj by ni pomylić biegunów połaczen głosnika

jesli w drodze tego eksperymentu cos nie zadziała będziesz słyszał i wyeliminujesz wadliwą część

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
20 godzin temu, don111 napisał:

Czy bez ryzyka sam mogę to przelutować zwykłą lutownicą ze szpicowym grotem (bez dotykania płytki) ?

Płytkę grotem dotknąć musisz, inaczej nie przylutujesz 🙂

Ale pole przy tej cewce wygląda na wyrwane, zastąp lepiej ścieżkę kawałkiem drutu lutując go od spodu płytki od wyprowadzenia do wyprowadzenia.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jeśli długość wyprowadzenia na to pozwala, można wyciągnąć przez otwór płytki i przylutować je do punktu lutowniczego przewodu.

Albo zeskrobać maskę i przylutować do odkrytej tak ścieżki.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ok dzięki. Wieczorem sprawdzę już miernikiem czy jest przejście i przelutuję w miarę możliwości.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Sprawdziłem tym razem już miernikiem - nie było przejścia na krótkiej ścieżce między wejściem kabla od terminala (LF in +) i wejściem na cewkę. Lut przy wejściu na cewkę  był obluzowany i nie stykał do ścieżki, przelutowałem go ale nic to nie dało więc dolutowałem drucik i już wszystko gra jak należy ;)










  • Dziękuję 1
