piok

subwoofer aktywny gdn 20/60/3

Recommended Posts

witam,

mam wzmacniacz lampowy na 2a3 czyli niecale 2x4wat. i glosniki szerokopasmowe schodzace do 100hz i tak sobie mysle nad subwooferem ktory by wspomagal niskie tony.

juz wybralem glosnik. bedzie to tonsil gdn 20/60/3 w obudowie zamknietej 25l + wytlumienie

koncowka mocy: tu mam  dylemat czy lm3886 czy moze tranzystor bipolarny 100w na2SC5200 i 2SA1943 (kity w ze sklepu advanceelectronic)

filtr dolno przepustowy: z allegro kit

i teraz mam pytanie do doswiadczonych... czy to wypali ?? i sie zgra ?? czy z technicznego pkt widzenia nie widzicie problemow??

Share this post


Link to post
Share on other sites

cześć

dałbym większy litraż,tak 35,40,litrów,grube ścianki ,wzmocnienia,wytłumienie wełną mineralną,do tego panel co najmniej 150wprzy 4ohm,nisko nie zejdzie ,ale do muzyki wystarczy, jak ,będzie za wolny ,zawsze możesz coś włożyć do środka obudowy i dobrać litraż na słuch,zgodnie ze swoim gustem,u mnie grał w 40 l i było ok.

Share this post


Link to post
Share on other sites

Nie no. Po co 150w? Wzmacniacz na satelity daje max 2x 4wat to sub wystarczy że dostanie 10wat i się chyba zgra poziomami.

Share this post


Link to post
Share on other sites

na basie impedancja bardziej spada i wzrasta zapotrzebowanie na moc,zwłaszcza ,że muzyka to nie jest sygnał sinus...10 w dla suba to o wiele za mało

Share this post


Link to post
Share on other sites

Impedancja na basie spada w obudowie br w częstotliwości strojenia. Obudowa zamknięta ma inną charakterystyke impedancji i tam głośnik będzie pracował w większej impedancji niż nominalna.

Share this post


Link to post
Share on other sites

Moc nie ma nic wspolnego z tym „jak nisko zejdzie“

Jak nisko zejdzie zalezy od parametrow TSP i dobranej obudowy

Share this post


Link to post
Share on other sites

xajas,oczywiście,my tu o impedancji gadamy i zależności jej spadku z zapotrzebowaniem na moc,wiadomo,że tonsil nie zejdzie za nisko

Share this post


Link to post
Share on other sites
2 godziny temu, piok napisał:

witam,

mam wzmacniacz lampowy na 2a3 czyli niecale 2x4wat. i glosniki szerokopasmowe schodzace do 100hz i tak sobie mysle nad subwooferem ktory by wspomagal niskie tony.

juz wybralem glosnik. bedzie to tonsil gdn 20/60/3 w obudowie zamknietej 25l + wytlumienie

Hi,

ten glosnik nie nadaje sie na subwoofer. Zwroc uwage na przebieg pasma -> spadek juz ponizej 200Hz




jaki jest twoj limit finansowy

chcesz zbudowac jeden czy dwa (czyli stereo)

ile litrow maksymalnie moze miec obudowa (ile masz miejsca)

Edited by xajas

Share this post


Link to post
Share on other sites

pewnie ,ze zagra,trza mu tylko odciąć resztę pasma i ostawić sam bas,membrana będzie pracować tłokowo,niskie cięcie konieczne,miałem ten głośnik dawno temu ,ale pamiętam ,że bas mi się podobał

Share this post


Link to post
Share on other sites

Dobra, chyba zdecyduje się na lm3886. Zasiłek go trafem 100w z napięciami -+28 dc co przy 4 ohm głośnika powinno dać 68wat. Teraz pytanie do fachowców. Jak zbić z 28 dc do 24dc tak żeby filtr dolnoprzepustowy zasilić. Domyślam się że stabilizatorem. Ale jakim?  W sumie filtr akceptuję od 10 do 24 DC. To może lm7815

Edited by piok

Share this post


Link to post
Share on other sites

Lm3886 to fajny wzmacniacz szerokopasmowy. Do suba brałbym jednak TDA7294 jeśli koniechnie chcesz liniowy. Jeśli nie koniecznie polecam jakiś gotowy moduł tripath czy coś na TPA3116. Można sie zdziwić ile amperów dają te maleństwa, no i są eco 🙂

Możesz też znależć gotowy kompletny moduł z filtrem na tpa3116. Podłączasz to pod jakąś starą ładowarkę od laptopa, która pewnie wala ci się gdzieś w szufladzie i voila.

Przerabiałem już symasymy, gajklony i inne dyskretne wzmacniacze i na prawdę nie widzę, żeby impulsowe wzmacniacze im ustępowały.



  • Like 2

Share this post


Link to post
Share on other sites

Eee raczej nie. Prędzej pójdę w końcówkę 100w na bipolarach. Ale ten lm3886 mi leży. Patrzę na aliexpres i można wyrwać wersje na złoconych płytkach i ekstra podzespołach w śmiesznych pieniądzach.

Share this post


Link to post
Share on other sites

Zamiast tego Tonsila polecam rozejrzeć się za głośnikami z tylnej półki z Volvo C70. W najwyższym systemie były to 8" suby Dynaudio. Bardzo przyjemnie to gra. Na pewno bardziej zróżnicowanie od tego tonsila

Mocy dużo nie potrzebują. LM3886 myślę, że wystarczy do jednej sztuki.

Warto rozważyć zrobienie subwooferów stereo

Share this post


Link to post
Share on other sites

Już jestem pewien. Biorę te koncowke.

53,61 zł | 220W UPC1342V 2SC5200 2SA1942 A7 Dual AC 18-36V Mono HiFi Amplifier Board
https://s.click.aliexpress.com/e/xGAa4GZ



Ten filtr.

 31,36 zł | CIRMECH Low Pass Filter Bass Subwoofer Pre-AMP Amplifier Board Dual Power NE5532 low pass filter bass preamplifier
https://s.click.aliexpress.com/e/cPQfB7Yl

Edited by piok

Share this post


Link to post
Share on other sites

jak już zmontujesz to opisz wrażenia....wybór wzmacniacza myślę,że jest dobry, ciekawe  jak z cłem ,kupowałem smartfona parę miesięcy temu i jakoś się udało,ale teraz podobno coraz bardziej ścigają

Share this post


Link to post
Share on other sites

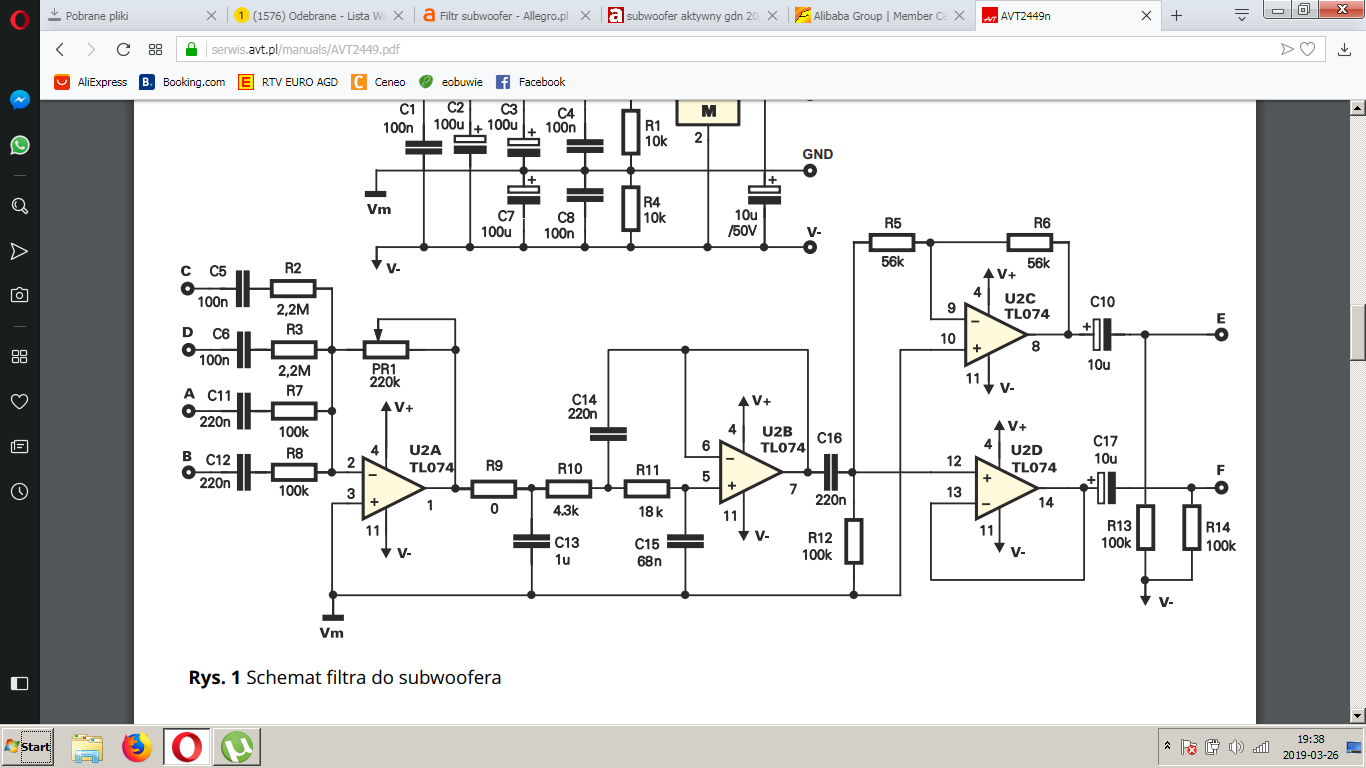

przyszedl filtr . z tym ze myslalem ze wymienie rezystory wejsciowe z 7,5kohm na 2,2Mohm zeby zrobic z liniowych rca na hi level speaker.  zgapilem to z tego projektu ktory wygladal podobnie AVT2449image.thumb.png.13478dfff7d585495ee76f826267f55e.png

no ale nie pyklo. tak wyglada schemat od chinczyka




ktos cos pomoze ?? wskazac blad mojego rozumowania??


Share this post


Link to post
Share on other sites

Ja bym wolał wykorzystac RCA a nie głośnikowe. Martwi mnie ten rezystor R9 , te uklady TL mają co prawda w strukturze rezystor na wyjściu o sporej wartości ale tak po chamsku działa pierwszy stopień filtracji z kondensatorem 1uF.


W trakcie usuwania konta.

Share this post


Link to post
Share on other sites

Zależy mi na wzmocnieniu lampowego brzmienia dlatego hi-level. A tak naprawdę nie mam we wzmaku preout.

Jak wlutowalem 2,2Mohm na wejściu zamiast tych 7,5k to coś tam z głośnika leciało przy max wykręconych potkach

Rozumiem że ten rezystor musi być mniejszy, ale ile?

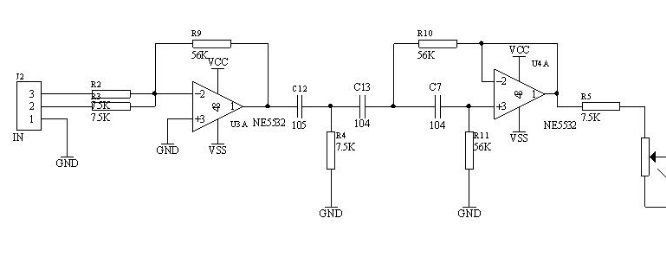

Źle trochę zdjęcia się skleiły. To jest chińczyk subfiltrhin.jpg

Edited by piok

Share this post


Link to post
Share on other sites

uzyj dzielnik napiecia miedzy wyjsciem glosnikowym wzmacniacza a wejsciem RCA do filtra

R=10k

R1=1k




Edited by xajas

Share this post


Link to post
Share on other sites

Układ od chińczyka jest filtrem górno a nie dolnoprzepustowym, to przede wszystkim.

Zamiast opornika 56k w sprzężeniu pierwszego opampa daj potencjometr 47 albo 22k najlepiej C i już


nagrywamy.com

Share this post


Link to post
Share on other sites
47 minut temu, bogdan_ napisał:

Martwi mnie ten rezystor R9 ,

To pomyłka jest IMO.

4 minuty temu, piok napisał:

A to ciekawe. Bo sprawdzałem i filtruje górne częstotliwości.

To schemat jest zły 😉 Nie widzisz różnic między tym chińczykiem a avt?

47 minut temu, bogdan_ napisał:

uklady TL mają co prawda w strukturze rezystor na wyjściu o sporej wartości

Ale że jak? Sporej? 128 omów...

Edited by przemak

nagrywamy.com

Share this post


Link to post
Share on other sites

No nie wklejalem całego schematu. Tylko wejście sygnału. Ktoś podpowie jaka wartość mają mieć te rezystory na wejsciu? Dla sygnału hi-level



Edited by piok

Share this post


Link to post
Share on other sites
1 minutę temu, piok napisał:

No nie wklejalem całego schematu. Tylko wejście sygnału.

Wejście i filtr...


nagrywamy.com

Share this post


Link to post
Share on other sites
