Hybryda marzeń Infinity !!!!!

Bogdan

By Bogdan ,
in DIY

 Share
Go to topic listing

Recommended Posts

Bogdan Community Regular

Bogdan

Posted
Posted

Zobaczyłem u usiadłem z wrażenia - taki klon lub wzmacniacz inspirowany tym Infninity to przecież

wzmacniacz absolutny !!!!

Co o tym sadzicie ???

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
zjj_wwa Community Regular

zjj_wwa

Posted
Posted

Przyjemny.

Acz szkoda, że nie na triodach.

... a z racji na okoliczność, że i tak jest różnicowa LTP huśtawka na wejściu, to chciałoby się go przerobić na dodatkową opcję z wejściem typu XLR.

Bogdan, masz zapchaną skrzynkę PW, więc nie ma jak do Ciebie wysłać prywatnej wiadomości.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
Guest JanF

Guest JanF


(Konto usunięte)
Posted
Posted

Ja wiem ... nie lubię skomplikowanych układów i nie wierzę, że za tą komplikacją idzie ta magiczna audiofilska wartość dodana, która kręci i napędza rynek audio. Ale, to tylko moje zdanie, jak na razie, nie mam powodu, żeby je zmienić.

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
Bogdan Community Regular

Bogdan

Posted
  • Author
Posted

Ja najchętniej od razu przerobiłbym układ na ECC83 na wejściu i 6H6P po nich, a reszta to drivery MJE15030/1 i na wyjściu ja akurat dałbym 2SA1302/2SC3281 z sampli z Onsemi i na pewno głęboką klasę AB - nawet chciałbym wypróbować wariant bez ogólnego sprzężenia zwrotnego - tylko lampy miałby pętlę sprzężenia zwrotnego .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
borysgo2 Explorer

borysgo2

Posted
Posted (edited)

Bogdan

Bardzo apetycznie wyglada to infiniti. Rozmyslalem kiedys nad takim ukladem ale chcialem to zrobic deczko inaczej, po wykonaniu pierwszych krokow okazalo sie ze ukladzik bedzie dosc mocno zlozony.

Nie problem jest zrobic wzmacniacz hybrydowy, ktory dziala i gra. Wiekszy problem to zrobic wzmacniacz hybrydowy w taki sposob zeby nie gral jak wzmacniacz tranzystorowy tylko jak lampowy. Trzeba pozwolic lampie pokazac jej klase w domenie napieciowej bo to jest jej naturalne srodowisko pracy. Zrobilem pewien prototyp, ktory pewnie w tym tygodniu uruchomie jak starczy czasu.

Uklad jest bardzo prosty, wejscie na ECC83 (sprzezenie prosto w katode), za nim SRPP na ECC88 (lub pochodnej) nastepnie przeciwsobny stopien sterujacy z DC serwem i rezystorowym bootstrapem a za caloscia dwie pary mosfetow (mozna dac i z 10 par).

SRPP bierze na siebie cale wzmocnienie napieciowe i tworzy lampowy VAS a czesc tranzystorowa to jedynie bufor pradowy. Kazdy robi to co umie najlepiej, lampa radzi sobie z napieciem a tranzystory z pradem. Sterowanie tranzystorowe jest zrobione na przeciwsobnych zrodlach pradowych = wyjscie SRPP jest obciazone znikomo tylko pradem potrzebnym do karmienia baz tranzystorow sterujacych. Czyli nie wystepuje nam tutaj dodatkowe obciazenie zalezne od amplitudy sygnalu wyjsciowego --> tak jak to ma miejsce w najczesciej stosowanych rozwiazaniach czyli biasowaniu wstepnemu opartemu na dzielniku rezystorowym.

Z technicznego punktu widzenia THD bedzie sobie mozna ustawiac w prosty sposob gdzies powiedzmy od 0,5% do 0,02%.



EDIT:

Jezeli NFB bedzie pobrane z wyjscia lampowego to trzeba pamietac ze nie bedzie ono korygowac znieksztalcen skosnych stopnia tranzystorowego, w takim przypadku najlepiej dac stopien wyjsciowy w klasie A.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by borysgo2

dataOK:
TopicOK: 0
---
Flaga: 1

  • Like 1
Like Like ×

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites
slawek.xm Mentor

slawek.xm

Posted
Posted (edited)

podobny pomysł to pre lampowe z wyjściowym sygnałem powyżej 20VAC z impedancja wyjściową poniżej 600 om napędzające stpień wyjściowy B3 Passa lub F4 bez jotfetowego bufora

klasa A w PP

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by slawek.xm

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Link to comment
Share on other sites
moltos Collaborator

moltos

Posted
Posted
2 godziny temu, slawek.xm napisał:

podobny pomysł to pre lampowe z wyjściowym sygnałem powyżej 20VAC z impedancja wyjściową poniżej 600 om napędzające stpień wyjściowy B3 Passa lub F4 bez jotfetowego bufora

FW M2 najlepiej do tego się nadaje po wycięciu transformatora edcora wraz z buforem, dając stopień lampowy o wzmocnieniu napięciowym ok. 20 - 25 dB i odpowiednio niskiej impedancji.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
slawek.xm Mentor

slawek.xm

Posted
Posted
8 godzin temu, moltos napisał:

FW M2 najlepiej do tego się nadaje

dlaczego?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Link to comment
Share on other sites
hi_aro Collaborator

hi_aro

Posted
Posted
12 godzin temu, borysgo2 napisał:

Z technicznego punktu widzenia THD bedzie sobie mozna ustawiac w prosty sposob gdzies powiedzmy od 0,5% do 0,02%.

Jak jeszcze zrobisz modulowanie harmonicznych to będzie wszystko co powinien mieć nowoczesny wzmacniacz.

A jak będzie miał możliwość zmiany w "locie" z pilota lub smarta to w ogóle będzie szczyt...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
Bogdan Community Regular

Bogdan

Posted
  • Author
Posted (edited)

Tu jest super pomysł na lampowy stopień napięciowy, ja najchętniej przerobiłbym go na lampy 6h6p.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Bogdan

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
moltos Collaborator

moltos

Posted
Posted
4 godziny temu, slawek.xm napisał:

dlaczego?

Intuicyjnie tak mi się wydaje jak patrzę na schematy tych wzmacniaczy. I tylko jeden kondensator sprzęgający pomiędzy driverem lampowym a stopniem mocy. W przypadku F4 trzeba dwa, po jednym na każdą bramkę Mosfeta. Coś podobnego jak hybryda Holgera Steina. I oczywiście nie może być żadnych pętli NF pomiędzy stopniem mocy a driverem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
slawek.xm Mentor

slawek.xm

Posted
Posted (edited)
19 minut temu, moltos napisał:

W przypadku F4 trzeba dwa

w F4 mozesz podac sygnał pomiędzy dwa elktrolity w domysle emla silmic

dlatego kond na wyjściu z pre może byc jeden

analogicznie w B3 zamiast jednego elektrolita mozesz dac dwa szeregowo i układ taki sam jak w F4

mozna dać w F4 i B3 zamiast elektrolitów bocznikujacych tl431 duże foliaki wystarczy wynikowa pojemnośc 50uF i nie musisz filtrować wyjścia pre w ogóle



w M2 masz podobny układ jak w B3 z kondem C3 3300uF przez który sygnał idzie na bramkę irfp240

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by slawek.xm

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Link to comment
Share on other sites
Bogdan Community Regular

Bogdan

Posted
  • Author
Posted

Przydałby się schemat McIntoscha MA252.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
borysgo2 Explorer

borysgo2

Posted
Posted
On 4/21/2019 at 8:23 AM, hi_aro said:

Jak jeszcze zrobisz modulowanie harmonicznych to będzie wszystko co powinien mieć nowoczesny wzmacniacz.

A jak będzie miał możliwość zmiany w "locie" z pilota lub smarta to w ogóle będzie szczyt...

Bardzo prosze kuknij sobie w filmik ponizej;







Przelanczanie zrobione w locie, bez potrzeby wylanczania sprzetu. NFB zapitala przez I/V lampowy robiacy za procesor lampowy, wyjscie lampowe jest klonowane na wyjscie tranzystorowe. Pilota nie ma i nie bedzie ?

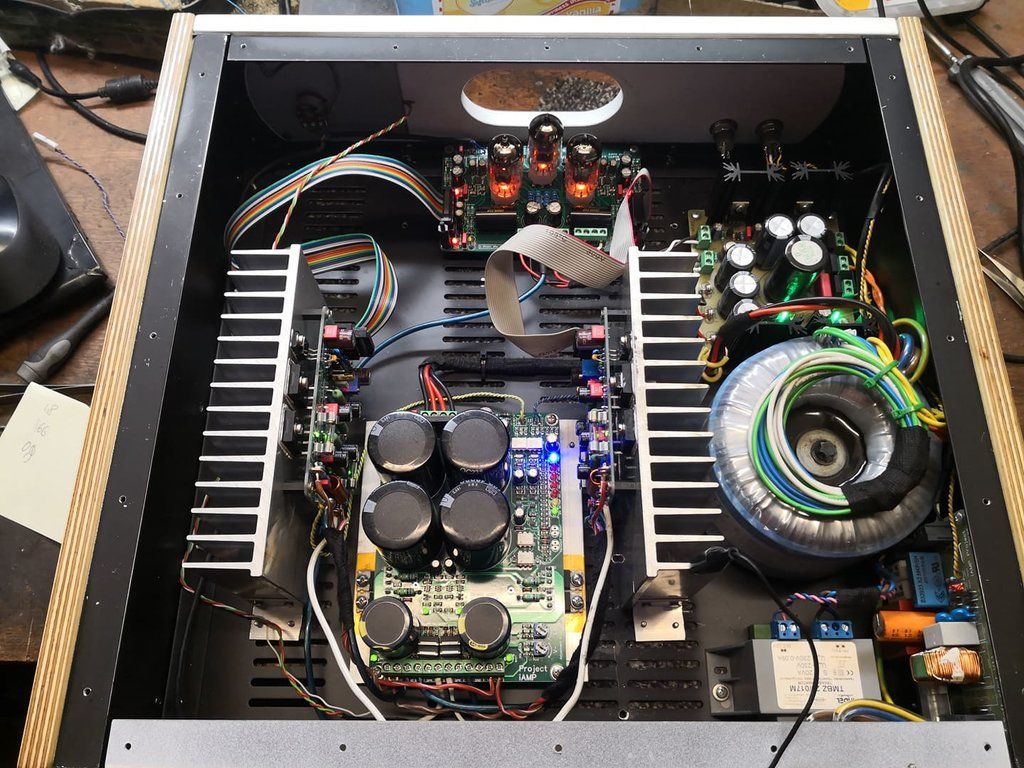

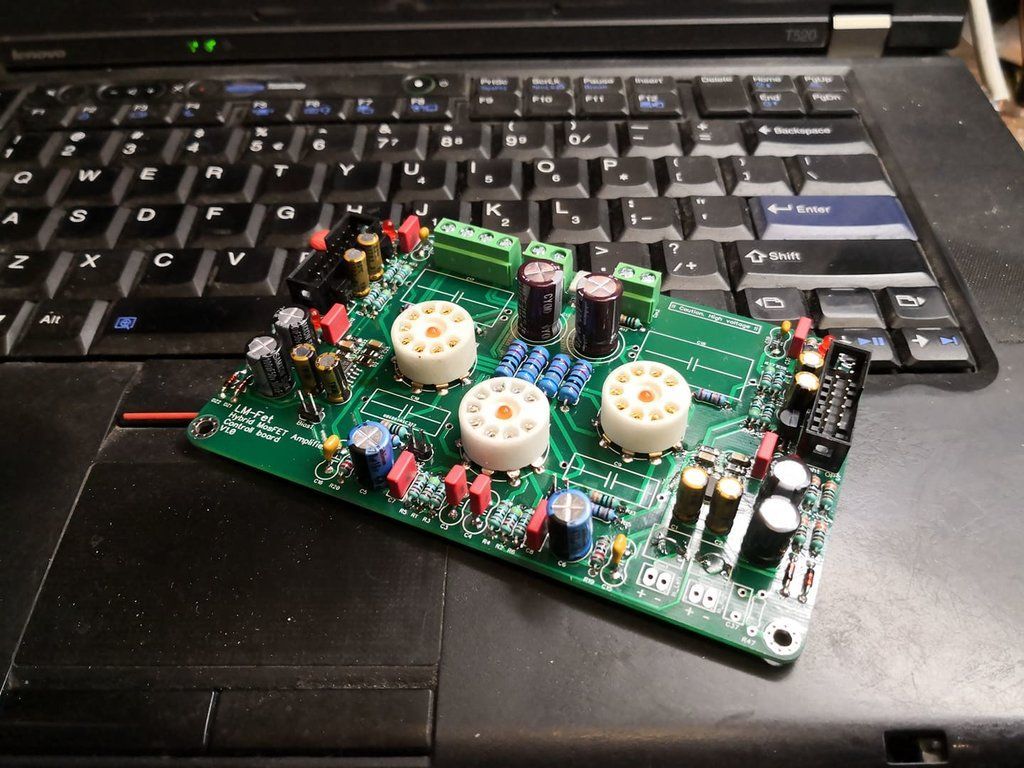

A tymczasem LM-Fet ruszyl od przyslowiowego kopa. Zaraz jade do domu i dam mu lekki wycisk. Wywalilem elektrolity blokujace DC z sprzezenia, takze elektrolitow w torze brak. Bias po 100mA na parke mosfetow, radiatory lekko cieple, pewnie z 38-40 stopni maks na biegu jalowym. Ecc88 w srpp zbiasowana na 5mA, ECC83 na wejsciu na okolo 0.8mA (zerkne pozniej czy deczko tego biasiku nie podniesc). DC + AC podparte sterowanie trzyma ladnie napiecie wyjsciowe w okolicy 0V nawet podrzas uruchamiania. Stala czasowa RC od sterowania jest nie co mniejsza niz ta od DC serwa takze przy uruchamianiu/rozgrzewaniu sie lamp, napiecie na wyjsciu wzmacniacza plywa bardzo nieznacznie.



Bogdan

Wzmacniacz bedzie w Warszawie za jakis czas (jak dobrze pojdzie) jak chcesz to poprosze kolege zeby ci podeslal do posluchania.



CDN...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

  • Like 3
Like Like ×

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites
borysgo2 Explorer

borysgo2

Posted
Posted

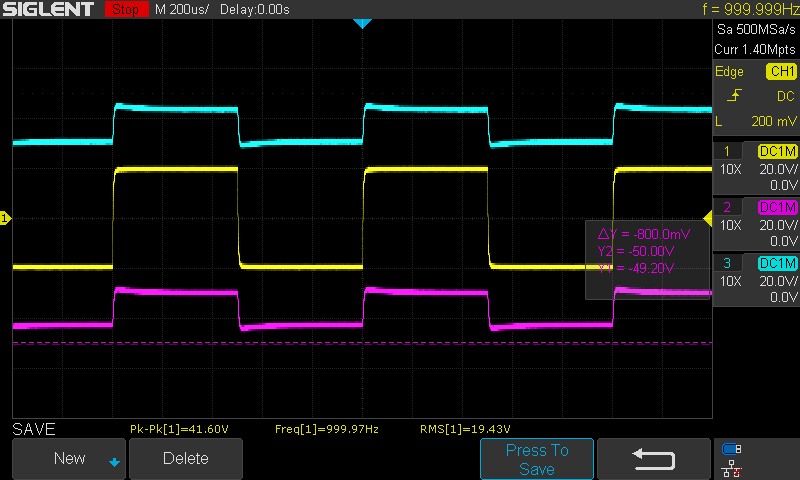

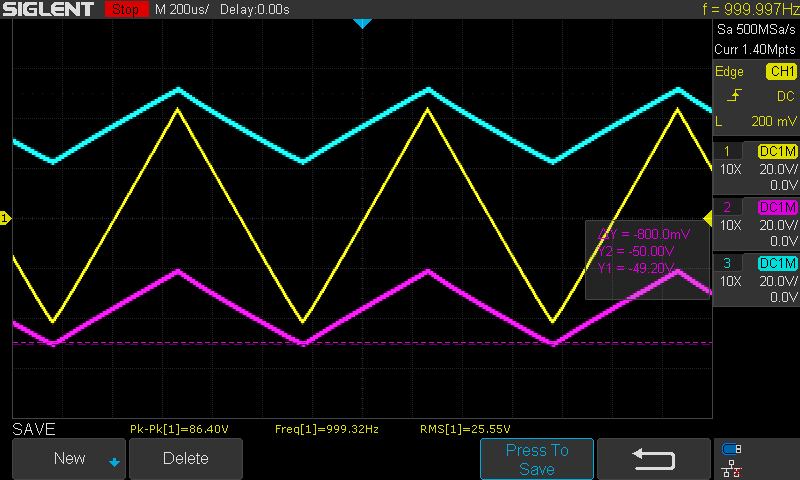

Podlaczywszy, ustawiwszy, pomierzywszy i grawszy ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

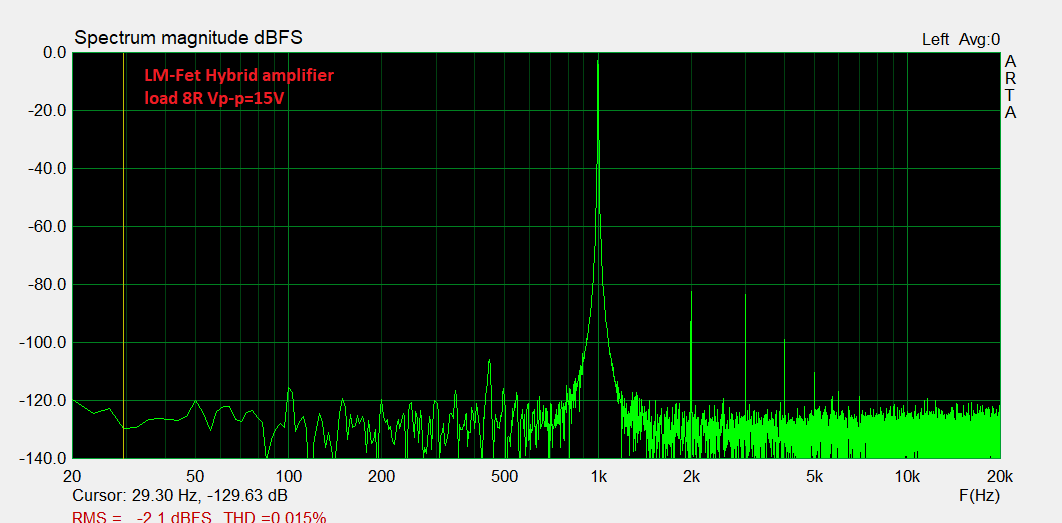

1k 15vp-p 50mV bias.png

Podlaczywszy, ustawiwszy, pomierzywszy i grawszy ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

  • Like 1
Like Like ×

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites
gavron04 Enthusiast

gavron04

Posted
Posted

Jedna lampa coś słabo świeci ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites
borysgo2 Explorer

borysgo2

Posted
Posted
2 hours ago, gavron04 said:

Jedna lampa coś słabo świeci ?

No lampy Osram'a slabiej swieca ?



Taka malusia uwaga, w sumie nie wiem gdzie ja napisac to napisze tutaj. Jak ktos bedzie chcial stosowac podwojny bootstrap do wzmacniacza HIFI (nie do subwofera) to polecam stosowac odpowiednio dobrany bootstrap rezystorowy. Przy odpowiednim dobraniu biasu drivera, sterowania i rezystorow samego bootstrapu mozna obyc sie bez klampu na railach. Generalnie niskopradowy bootstrap diodowy powoduje wieksze znieksztalcenia i tak sie ogolnie mawia, brakuje natomiast konkretow. Konkrety na moim przykladzie wygladaja nastepujaco (usrednione wartosci):

-bootstrap diodowy powoduje zwiekszenie THD o okolo 0,02 - 0,05 %

-bootstrap rezystorowy powoduje zwiekszenie THD o okolo 0,002 - 0,005% i ''gra'' znacznie lepiej niz diodowy.

Oczywiscie sa to wartosci usrednione.

Zaleta jest oczywiscie taka ze wzmacniacz ciagnie do odcinki zasilacza, jak w dobrej kuchni, nic sie nie zmarnuje ?



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

  • Like 1
Like Like ×

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites
Guest JanF

Guest JanF


(Konto usunięte)
Posted
Posted
W dniu 21.04.2019 o 09:57, Bogdan napisał:

Tu jest super pomysł na lampowy stopień napięciowy, ja najchętniej przerobiłbym go na lampy 6h6p.

A dlaczego nie na ECC82?

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Restore formatting

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
 Share
Go to topic listing

  • Recently Browsing   0 members

    • No registered users viewing this page.
×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.

  I accept


AdBlock blocking software detected!


Our website lives up to the displayed advertisements.
The ads are thematically related to the site and are not bothersome.

Please disable the AdBlock extension or blocking software while using the site.



Registered users can disable this message.

Ok. I turned it off
No. don't want
