Naprawa DIY Cambridge Audio A500

[STREET]

Cześć,

Napiszę tutaj ponieważ nie chcę zakładać nowego tematu:

Wzmacniacz Cambridge Audio A500. Zniekształcenia w jednym kanale. Otworzyłem go i okazało się, że uszkodzony jest rezystor i kondensator w jednej z końcówek mocy.

Odczytałem wartości z kondensatora, ale nie wiem jakiej wartości jest rezystor.

Czy ktoś może podpowiedzieć jakiej wartości jest rezystor w tym wzmacniaczu?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Odpisałem w "brzęczeniu CA A5 ....."

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[enkoder]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited May 13, 2019 by enkoder

[MariuszZ.]

Dzień dobry. Nie wiem jakie masz doświadczenie w naprawach sprzętu ale wiem, że spalony rezystor to prawdopodobnie efekt innego uszkodzenia. Tam jakiś inny element powoduje zwarcie do masy więc trzeba znaleźć ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Darek67]

10 godzin temu, MariuszZ. napisał:

Dzień dobry. Nie wiem jakie masz doświadczenie w naprawach sprzętu ale wiem, że spalony rezystor to prawdopodobnie efekt innego uszkodzenia. Tam jakiś inny element powoduje zwarcie do masy więc trzeba znaleźć ?

Dokładnie tak. Wymiana rezystora nie rozwiążę problemu. Trzeba znależć przyczynę jego spalenia, usunać ją i dopiero wymienic rezystor.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[STREET]

Cześć,

Wracam do tematu ponieważ mam dylemat jaki kupić rezystor? Odczytaem z schematu, że jest to rezystor 47R (R230).

W sieci pełno rezystorów o takiej impedancji, ale one się różnią napięciem i pewnie jeszcze czymś innym.

Jaki kupić rezystor?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Rrzystory nie różnią się napięciem i nie mają impedancji tylko rezystancję, a to nie to samo. Kolego myślę tak, to taka rada praktyczna. Nie bierz się samodzielnie za naprawę. Zrób to z kimś jeśli elektronika  Tobie się podoba. Nie rób tego zdalnie przez forum bo nikt tak naprawdę nie jest w stanie za Ciebie wykryć tego uszkodzenia. Ryzykujesz po prostu dalszymi uszkodzeniami, szkoda sprzętu, zdrowia itp itd.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Mają tylko wartość ( 47 kOhm ) i moc. Kup sobie ile chcesz szt. 0,25 W i 0,5 W lub podobnej mocy.

Powinien się zmieścić 0,5 też, ale bardziej pionowo.

Pierwsza rzecz to jednak znaleźć przyczynę spalenia.

Wymiana na kolejne elementy też może spowodować ich zniszczenie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

On 5/13/2019 at 2:34 AM, STREET said:

Wzmacniacz

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) A500. Zniekształcenia w jednym kanale. Otworzyłem go i okazało się, że uszkodzony jest rezystor i kondensator w jednej z końcówek mocy.

[...]



Na ogół ludzie zabierają się za naprawę samemu z 2 powodów:
1. żeby zaoszczędzić

2. żeby się nauczyć i mieć satysfakcję

Jeśli [1] to stracisz więcej - sewisant po Tobie doliczy conajmniej 100 ekstra, za pracę z czymś co było nieudolnie naprawiane. Jeśli kondensator padł to pewno jest ich tam więcej do wymiany. Jeśli powód [2] polecam zacząć od podstaw czyli kanał RS Elektronika a później Reduktor Szumu - jest zapewne do naprawienia samemu ale nie ma darmowych obiadów - pracę trzeba odrobić.
Pozdrawiam i powodzenia

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[STREET]

Cześć,

To sprzęt treningowy, bez żadnej wartosci dla mnie. Nie jestem elektronikiem, choć trochę elementów w różnych sprzętach wymieniłem na przestrzeni ostatnich lat, ale to sprawy incydentalne, więc wiedzy i wielkiej praktyki nie mam.

Jak się przyjrzycie zdjęciom które zamiesciłem to zobaczycie, że przyczyną uszkodzenia jest to, że oba elementy zwarły się ze sobą, a temperatura uszkodziła kondensator, który trochę wylał na rezystor. I taka moim zdaniem jest geneza tego uszkodzenia.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

6 godzin temu, Krzych 2 napisał:

Rrzystory nie różnią się napięciem



4 godziny temu, audioburak napisał:

Mają tylko wartość ( 47 kOhm ) i moc. Kup sobie ile chcesz szt. 0,25 W i 0,5 W lub podobnej mocy.



Nie wprowadzajcie w błąd. Rezystory są na różne napięcia. W większości przypadków np 0,6W różnych producentów będzie miało to samo napięcie, ale wraz ze wzrostem mocy,  maksymalne napięcie również będzie inne.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Oczywiście, że są. No, ale w tym wypadku raczej sprawa drugo trzeciorzędna. Tutaj liczy się wartość i moc rezystora. Kolega pomylił impedancję z rezystancją mając przy tym kłopot z doborem rezystora. Chciałem tylko przestrzec przed grzebaniem we wzmaku, bo istnieje duża szansa narobić jeszcze większych szkód nie wspominam o zdrowiu.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

6 godzin temu, STREET napisał:

 przyczyną uszkodzenia jest to, że oba elementy zwarły się ze sobą, a temperatura uszkodziła kondensator, który trochę wylał na rezystor. I taka moim zdaniem jest geneza tego uszkodzenia.

wymyślasz głupoty

1. zmierz jakie jest napięcie w obu kanałach na wyjściach głośnikowych.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

23 godziny temu, STREET napisał:

że przyczyną uszkodzenia jest to, że oba elementy zwarły się ze sobą, a temperatura uszkodziła kondensator, który trochę wylał na rezystor. I taka moim zdaniem jest geneza tego uszkodzenia.

to chyba tylko pobożne życzenie ... ten rezystor jest w wejściu do tego Darlingtona SAP15N , z czym niby miałby się zewrzeć i jak ?

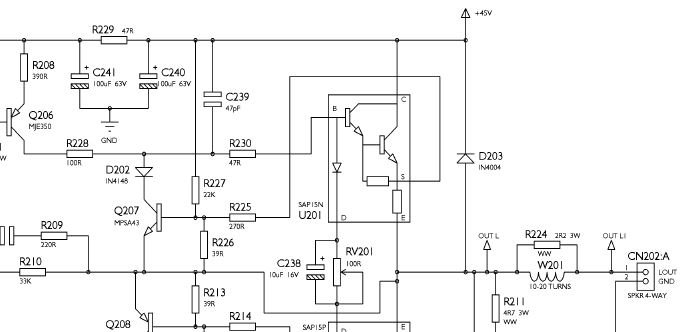

lepiej sprawdź napięcie VBE na tranzystorze U201 - jeśli miałeś szczęście to spalenie R230 ocaliło resztę układu - jak wstawisz nowy rezystor to możesz wykończyć tę ocaloną resztę.

Porównaj sobie napięcia na U201, U202 z U205 i U206 z drugiego kanału, zobacz czy na bazie U201 nie ma przypadkiem +45V

Co to za elektrolit co wylał ? Ze zdjęć trudno ocenić który to kondensator.



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

Skoro auto wątku pisze "Zniekształcenia w jednym kanale." to raczej coś tam jeszcze działa i na na wyjściu nie ma napięcia stałego.

W ciemno obstawiałbym że w Darlingtonie padł rezystor emiterowy - to spowodowało gwałtowny wzrost prądu bazy i spalenie rezystora R230. Przy odrobinie szczęścia reszta cała, ale sprawdziłbym jeszcze Q207.

Tak czy inaczej, wątpią aby tylko wymiana tego rezystor naprawiła ten wzmacniacz.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszZ.]

W ciemno wymieniłbym Q207, który padł i rozszył obwód przez co poszedł większy prąd przez spalony rezystor. Jego spalenie ocaliło U201 i słychać coś tam zniekształconego na wyjściu ale to moja hipoteza tylko ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[STREET]

23 godziny temu, bc_leszcz napisał:

Skoro auto wątku pisze "Zniekształcenia w jednym kanale." to raczej coś tam jeszcze działa i na na wyjściu nie ma napięcia stałego.

W ciemno obstawiałbym że w Darlingtonie padł rezystor emiterowy - to spowodowało gwałtowny wzrost prądu bazy i spalenie rezystora R230. Przy odrobinie szczęścia reszta cała, ale sprawdziłbym jeszcze Q207.

Tak czy inaczej, wątpią aby tylko wymiana tego rezystor naprawiła ten wzmacniacz.

Cześć,

Wzmacniacz działa z zniekształceniami w lewym kanale. Nie opłaca się go naprawiać w serwisie więc to co mogę zrobię sam. Jeśli się nie uda to żadna strata.

Wymienię jeszcze Q207 dla spokoju.

W dniu 22.05.2019 o 12:32, bc_leszcz napisał:

Co to za elektrolit co wylał ? Ze zdjęć trudno ocenić który to kondensator.



To kondensator C240 100uF 63V, ale fizycznie są zamontowane 50V, i takie kupiłem.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Stefan Beck]

Sam słucham CA A500, mogę odkupić nawet uszkodzony. W razie czego posłuży jako " dawca"?.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Stefan Beck]

Sam słucham CA A500, mogę odkupić nawet uszkodzony. W razie czego posłuży jako " dawca"?.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[qqq1]

Cześć,

podpinam się pod temat bo mam bardzo podobną sprawę.

Dostałem od brata zestaw Cambridge A 500 + głośniki. Uszkodzone wszystko. Na zasadzie że jak naprawię to moje, a jak nie to mogę wywalić/ sprzedać komuś na części itd.



Mianowicie we wzmaku nie działa totalnie jeden kanał. Drugi działa bez problemu.

Uszkodzenia jakie zauważyłem:

1. Spalone rezystory R214, R 216

2. Wybrzuszony kondensator C203 ( ale nie wylał)

Na szybko co sprawdziłem multimetrem

1. Jest napięcie na wyjściu głośnikowym około 20 V DC

2. Napięcia baza emiter na tranzystorach U 201, U 202 - 11V i 9 V ( w przybliżeniu)



Pytanie następujące.

 Czy do wymiany na pewno będzie para tranzystorów Sap 15? czy na podstawie tych danych można to stwierdzić, czy może to być inna diagnoza. Zastanawiam się jaki były koszt naprawy i czy było by to opłacalne ( za 500-600 zł można kupić taki wzmacniacz używany).

Podejrzewam że wzmacniacz działał za długo na dużej głośności i dla tego doszło do uszkodzeń (to by pasowało do mojego brata niestety).









Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

wylutuj po kolei od tr. mocy i sprawdzaj pomiędzy wyprowadzeniami testem diody na mierniku.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[qqq1]

Dzięki za info. Racja, bez wylutowania nic nie sprawdzę w tranzystorach.

Tak wiec wylutowałem tranzystory mocy z uszkodzonego kanału ( oraz pozostałe uszkodzone elementy).



Pomierzyłem zgodnie z instrukcją z pod filmu:



 I wyniki są takie:

SAP 15 NY

BC- 690

BE- 820

SE- 0 (piszczy)

BD- 797

Pomiar w drugą stronę:

CB- 1

EB-  1

ES- 0 (dziwne by było gdyby nie piszczał ? )

DB- 1





SAP 15 PY

BC- 1

BE- 1

SE- 1

BD- 1

Pomiar w drugą stronę:

CB- 680

EB-  1

ES- 1

DB- 1

Więcej chyba nie trzeba? Do wymiany ?



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited September 9, 2019 by qqq1

[qqq1]

Widzę, że nikt nie potwierdził moich domysłów odnośnie wymiany.

Nie czekając na odpowiedź - zamówiłem tranzystory ( nie wiem czy to podróbki czy oryginały tak na prawdę) i wymieniłem plus reszta uszkodzonych elementów.

Wygląda na to ze pacjent będzie żyć. Ale głośników jeszcze nie podpinałem ?





Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited October 1, 2019 by qqq1

[Mateusz Wielgos]

Ustaw zgodnie z serwisówką.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[qqq1]

Sukces. Grają oba kanały.

Tylko widzę, że nowe tranzystory grzeją się bardziej od starych.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mone]

Prąd spoczynkowy ustaw prawidłowy. Innego wytłumaczenia nie ma.
