Samodzielna naprawa panelu przedniego HK AVR240

adamon · 6 Czerwca 2019

Witam, nie jestem elektronikiem, a nawet nie elektrykiem, więc z góry przepraszam za ewentualne przejęzyczenia itp.

Posiadam od 2005 roku Heńka AVR 240, któremu od początku doskwiera brak reakcji na gałkę "volume" , na gwarancji był wymieniany enkoder i diody podświetlania gałki, jednak po kilku miesiącach znów wysiadł enkoder i tak nie działa do dzisiaj - operowałem tylko pilotem. Jednak od kilku dni jestem posiadaczem Denona więc Heniek poszedł do drugiego pokoju i postanowiłem go naprawić. Na pierwszy ogień poszła gałka (enkoder jak się później dowiedziałem od elektroników w pracy) Według serwisówki to taki jest oryginalny enkoder 24 impulsowy: CSR2A037Z oczywiście nie do dostania na polskim rynku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
kilka zdjęć mojego już wymienianego:

8f24449751260b1b156d5b9cac6c2fae_orig.jp

Po rozmiarach dopasowałem inny mam nadzieję, że nie zmieni mi to jakości dźwięku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
tu jeszcze jeden ale na razie nie dostępny do końca czerwca:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
jak będzie działał dobrze dam znać, a na następny ogień pójdą przyciski (mikrostyki) bo one też ledwo działają, a na pewno ten wyłączający.
Kilka zdjęć z środka tego klocka ciężkiego - bo dużo cięższy niż nowy Denon:

3b0a4ce5d1776ddcbc9750f4717325a6_orig.jp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

januss73 · 9 Czerwca 2019

Sam enkoder możesz rozebrać i przeczyścić nawet bez wylutowywania, ale myślę że to nie on jest winien.

Posprawdzaj R864 i R866 = 2,7k, R865=100 i C805, C806 czy któryś nie dostał zwarcia. Możesz też sprawdzić czy nie zadziała jak te kondy wylutujesz.

Przede wszystkim sprawdź napięcia na rezystorach od strony tego złącza. Zależy czy pracuje to na 5V czy 3,3V, tego nie wiem, może jeszcze niższe. Powinno tam być naprzemian ok 5V lub 3,3V i ok 20% tego napięcia. Ocywiście naprzemian w zależności od położenia enkodera.

adamon · 9 Czerwca 2019

2 godziny temu, januss73 napisał:

Sam enkoder możesz rozebrać i przeczyścić nawet bez wylutowywania, ale myślę że to nie on jest winien.

Posprawdzaj R864 i R866 = 2,7k, R865=100 i C805, C806 czy któryś nie dostał zwarcia. Możesz też sprawdzić czy nie zadziała jak te kondy wylutujesz.

Przede wszystkim sprawdź napięcia na rezystorach od strony tego złącza. Zależy czy pracuje to na 5V czy 3,3V, tego nie wiem, może jeszcze niższe. Powinno tam być naprzemian ok 5V lub 3,3V i ok 20% tego napięcia. Ocywiście naprzemian w zależności od położenia enkodera.

Dzięki za wskazówki, na pewno sprawdzę te kondensatory.
Samą diagnozę enkodera zrobili mi elektronicy w pracy, stwierdzili - pokazuje głupoty ?
Enkoder wymieniłem sam wczoraj wieczorem, tu filmik jak działa:

Działa idealnie :)
Teraz została mi wymiana samych przycisków bo też szwankują

trueman · 9 Czerwca 2019

Bardzo udana dzwiekowo seria hk za nie duże pieniądze.

adamon · 10 Czerwca 2019

Czy jest ktoś w stanie mi powiedzieć jakie przyciski powinienem kupić, bo nie zmierzyłem ich ?

adamon · 12 Czerwca 2019

Dzisiaj chciałem zrobić kalibrację głośników, ale coś poszło nie tak i nie zapisuje mi tego ustawienia, a poza tym włącza się na maksymalnej głośności ? nie wiem czy się nie popsuł sam mikrofon - mogę zastosować od Denona ??

Edytowane 12 Czerwca 2019 przez adamon

adamon · 7 Września 2020

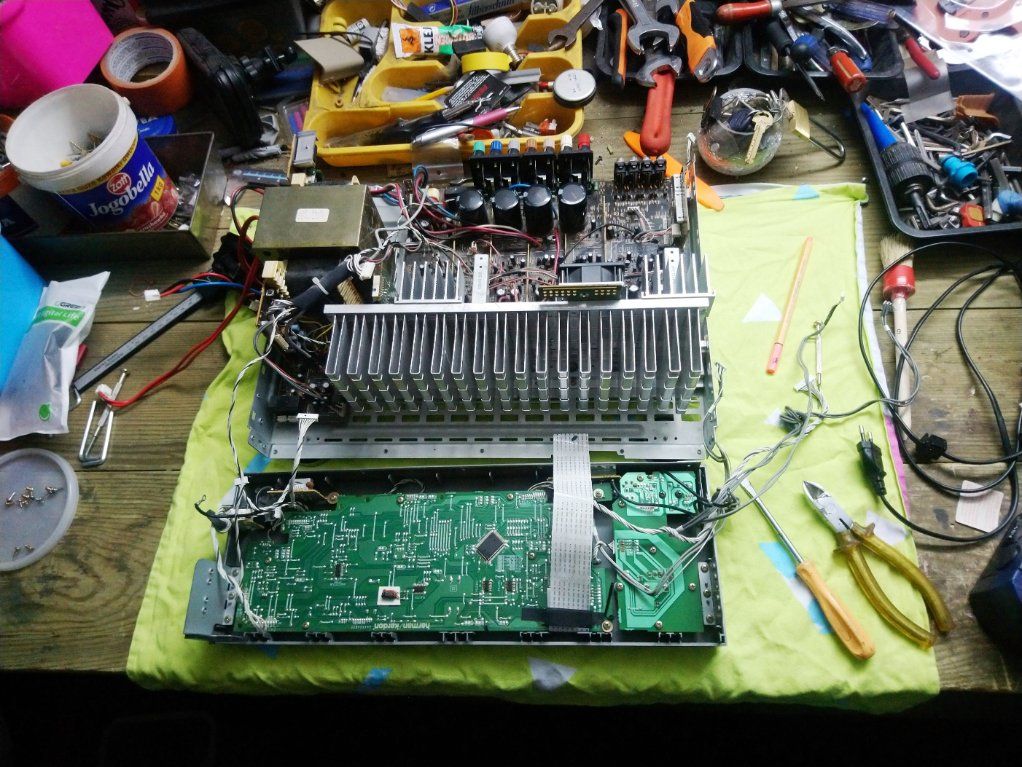

Harman znów na warsztacie

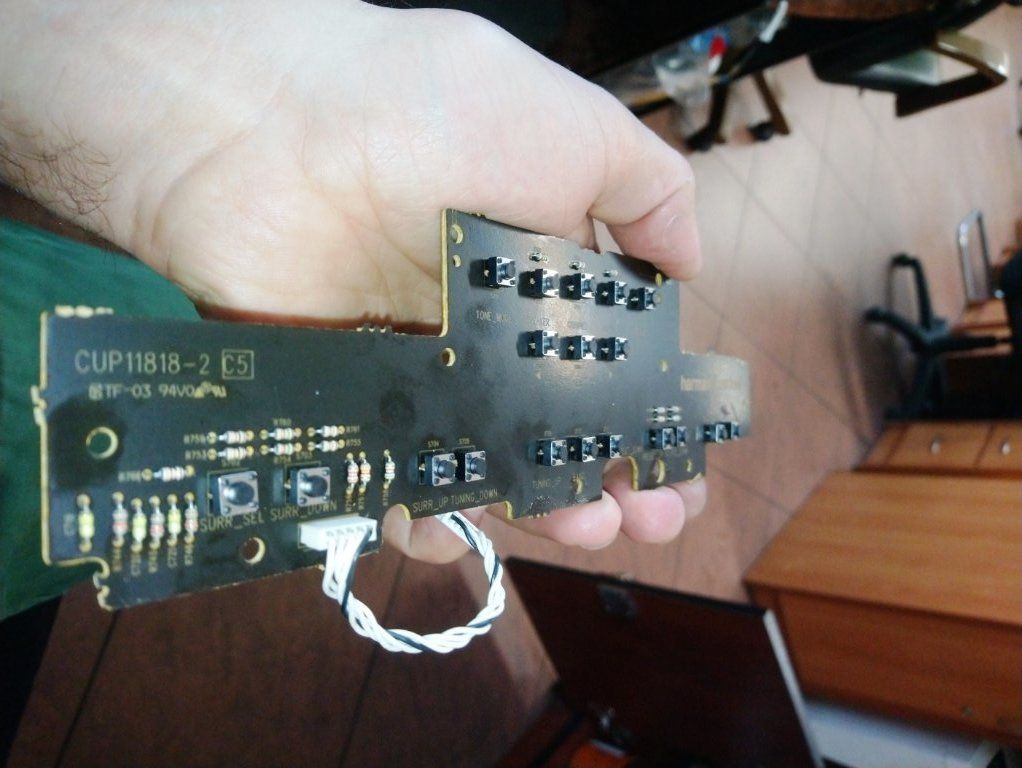

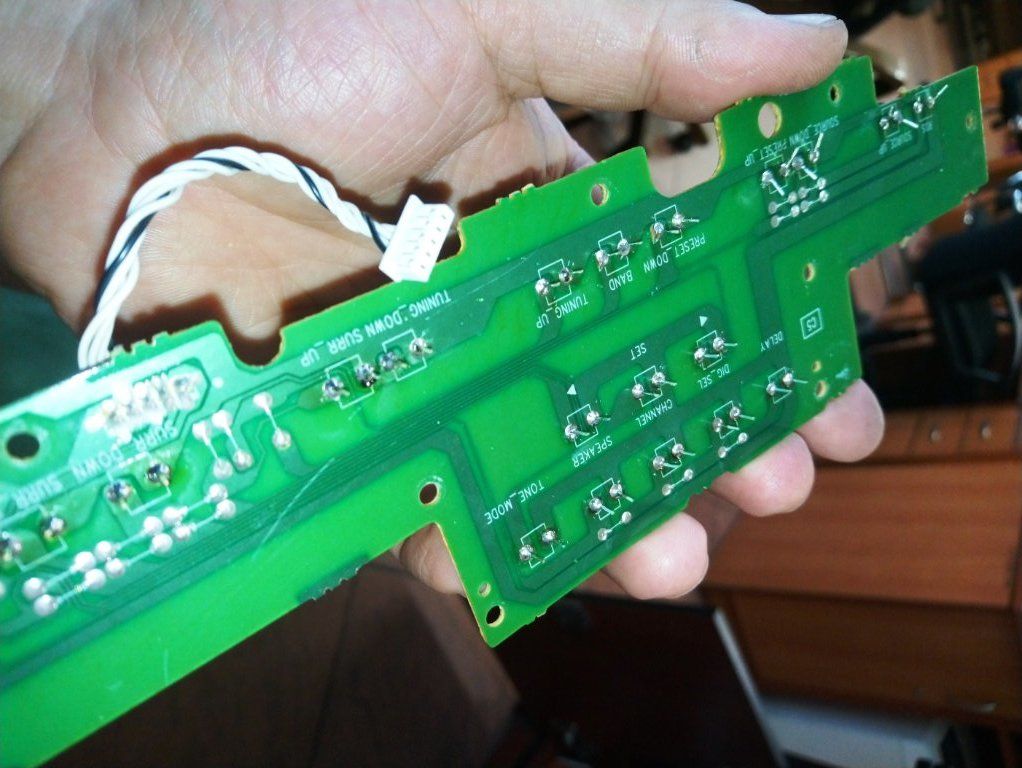

Podniesione nieco kondensatory dawały efekt wyłączania się amplitunera, więc od razu wymiana przycisków panelu przedniego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PS napiszcie mi jak wyczyścić płytkę kurzu - pędzelek wszędzie nie dochodzi ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Września 2020 przez adamon

Daniel_68412 · 7 Września 2020

17 minut temu, adamon napisał:

wyczyścić płytkę kurzu

kurz jak kurz... ten brązowy klej spod kondensatorów należy usunąć ponieważ z czasem zaczyna przewodzić

adamon · 7 Września 2020

2 minuty temu, Daniel_68412 napisał:

kurz jak kurz... ten brązowy klej spod kondensatorów należy usunąć ponieważ z czasem zaczyna przewodzić

serio ?
Jeszcze nie lutowałem kondensatorów - a czym usunąć ten klej ?

Daniel_68412 · 7 Września 2020

3 minuty temu, adamon napisał:

a czym usunąć ten klej ?

pan Kawa pokazywał na filmie, żeby podgrzać (lutownica na ciepłe powietrze) a resztę acetonem lub ipa

natomiast info o tym, że ten klej to duży problem pochodzi z wielu źródeł (kanały: Reduktor, RetroAudio, HifiSurgery)

Edytowane 7 Września 2020 przez Daniel_68412

Pedro44 · 16 Lipca 2023

Witam serdecznie. Ostatnio kupiłem Harmana AVR 335 i przyciski na przednim panelu też działały jak chciały. Trzeba było rozkręcić (kupa kurzu w środku). Płytkę z przyciskam wykręciłem i umyłem alkoholem izopropylowym, lałem dużo tego alkoholu po przyciskach i wciskałem je wielokrotnie. Po takim "umyciu" spirytus odparował, zmierzyłem miernikiem czy stykają i jak - na początku wartość była na poziomie 30-40, miernik ustawiony na test diody, a po myciu wartość spadła do 2-3 - po złożeniu amplitunera wszystkie przyciski działają jak nowe za pierwszym razem, przycisk włączający też miał ten problem i działa za każdym razem. Nie wiem na jak długo to mycie przyniesie skutek, ale może to jest "jakieś" rozwiązanie bez konieczności lutowania nowych mikrowyłączników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Lipca 2023 przez Pedro44
poprawność pisowni

Pedro44 · 16 Lipca 2023

To samo było z pilotem, nie wszystkie przyciski działały, czasami trzeba było naciskać kilka razy. Rozebrałem pilota i wyczyściłem płytkę oraz przyciski alkoholem izopropylowym (miejsca styku z płytką), pilot działa jak nowy.

Pedro44 · 13 Sierpnia 2023

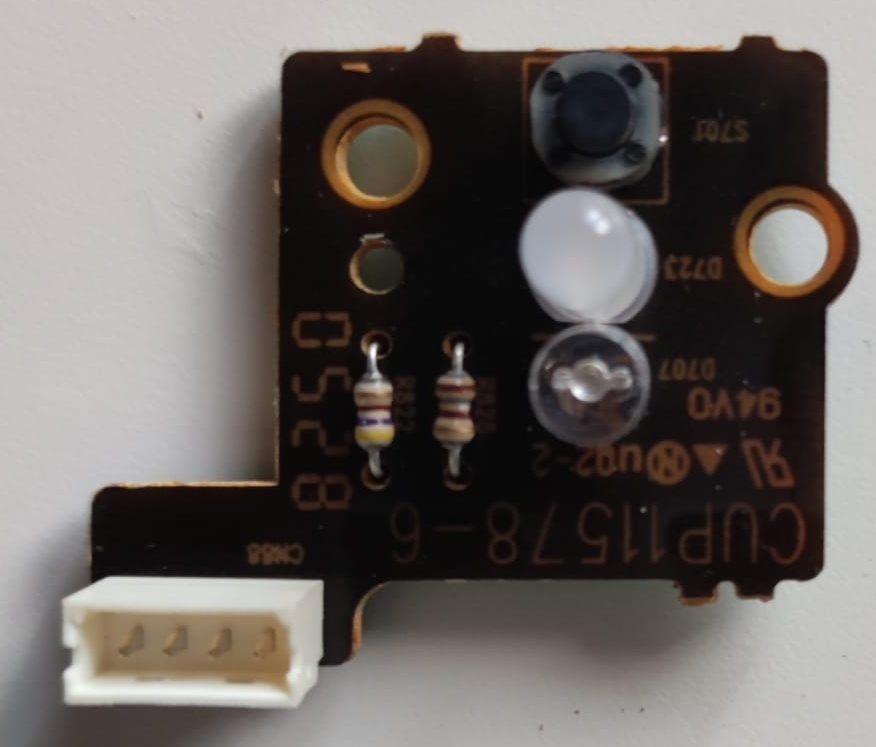

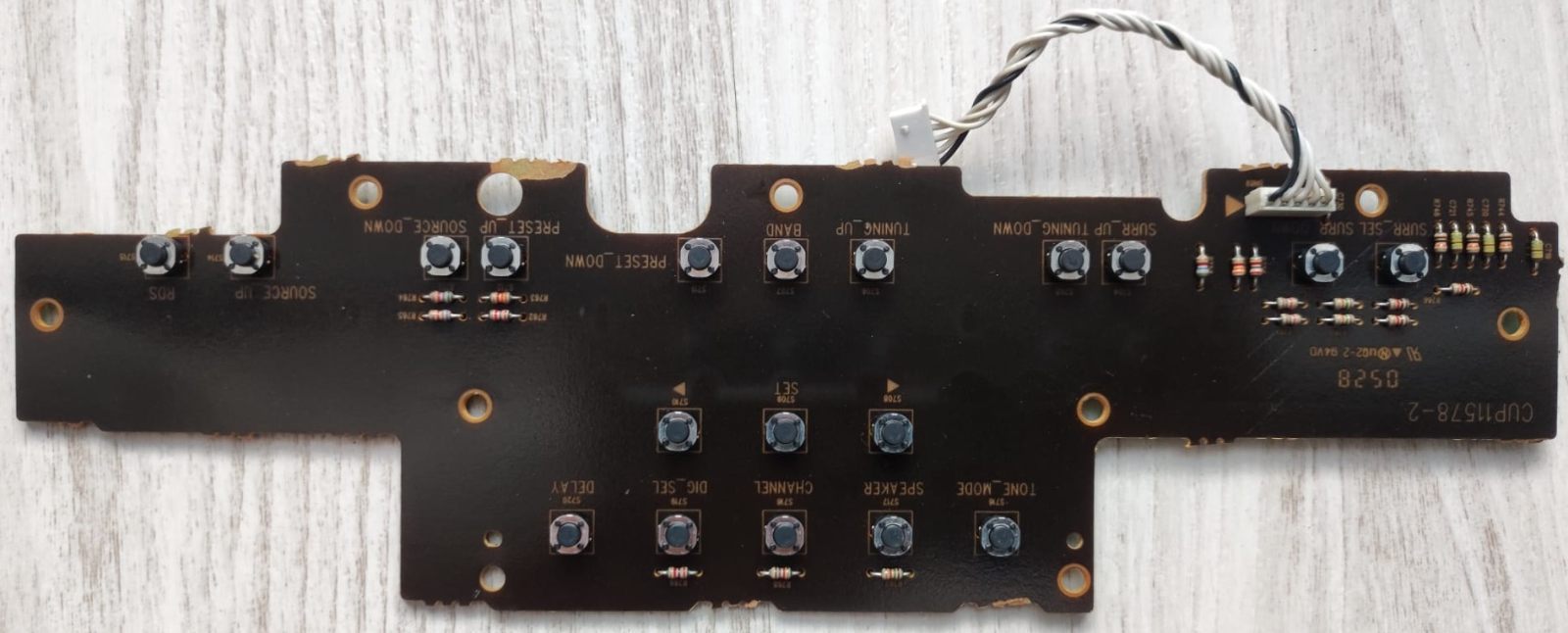

Tak samo było w Harmanie AVR130, choć przyciski działały dużo lepiej niż w opisywanym wcześniej AVR335, też zastosowałem "kąpiel" w alkoholu i różnica jest kolosalna. Myje tak długo, aż opór mikrowyłącznika spada prawie do "zera". Do mycia też był mikrowyłącznik "Standby". Trochę rozkręcania jest, ale warto.
