PeeBee83

Poszukiwany kabel

Recommended Posts

Witam Was...

Poszukuję kabla/adaptera lub cokolwiek czym podłączę aktywne Edifiery z dwoma subwooferami Magnata...

Z Edifierów wychodzi sygnał sub out w postaci małego jacka (3.5mm) mono a w każdym z dwóch subwooferów Magnata mam wejście w postaci pojedyńczego wejścia RCA.

Szukałem trochę w sieci ale z mizernym skutkiem...

Jak to ugryźć?

Share this post


Link to post
Share on other sites

Ten kabel mam teraz z jednym subwooferem. W tym tygodniu mam nadzieję, że S4Home przyśle mi drugi subwoofer i muszę to jakoś po ludzku spiąć...

Share this post


Link to post
Share on other sites

A jaki problem kupić przewód instrumentalny z metra, wtyki i polutować?

Ręce Ci amputowali?

😀

Mam jeszcze w zapasie taki przewód, jak z linku do avstore- m.jack na cinch, 5m- mogę pogonić za 2 dychy plus wysyłka.

Share this post


Link to post
Share on other sites

Myślałem żeby po prostu kupić kabel do subwoofera typu Y ale musiałbym mieć adapter jack 3.5mm mono-1 x Rca, najlepiej kątowy bo monitory wiszą na uchwytach stosunkowo blisko ściany...

Problem w tym, że nie mogę go znaleźć...

Widzieliście może coś takiego?

Share this post


Link to post
Share on other sites

U mnie w kartonie- pisałem powyżej.


A powiedz, po co typu Y?

To coś daje pozytywnego, czy tylko nabija kasę producentom?

Z własnego doświadczenia wiem, że u mnie taki przewód nie ma zadnego zastosowania.

Share this post


Link to post
Share on other sites

Porlic... Ja mam taki kabel...

Mam nim połączonego Edifiera i Magnata ale zaraz będę miał drugi taki sam subwoofer i muszę to jakoś spiąć razem...

Teraz mnie rozumiesz?

Share this post


Link to post
Share on other sites

Tzn chcesz rozgałęzić sygnał. Ale jak, tzn w którą stronę? Wejscie do przewodu jest na jack, czy cinch?



  • Like 1

Share this post


Link to post
Share on other sites

Wyjście do subwoofera jest zrobione na złączu jack 3.5mm mono. Teraz muszę się rozejść na 2 subwoofery każdy po jednym wejściu RCA. Najlepiej żeby kabel/ przejście było kątowe bo monitory wiszą na uchwytach i nie ma miejsca za bardzo z tyłu...

Share this post


Link to post
Share on other sites
Posted (edited)

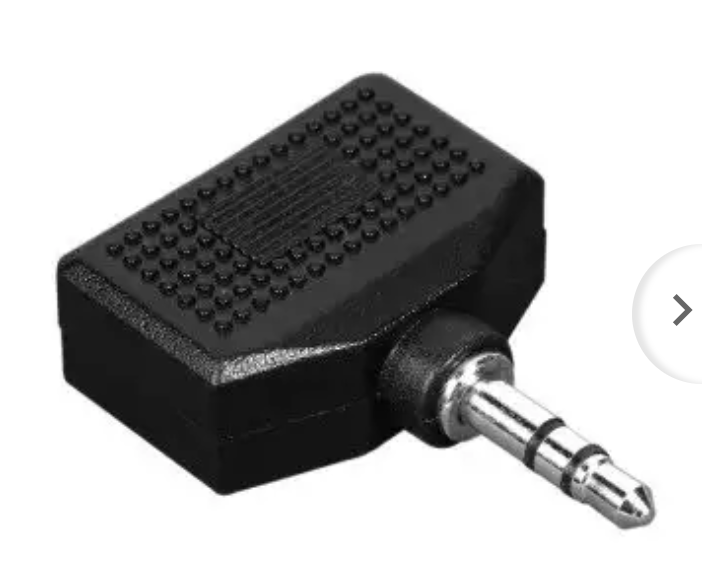

To ciężko będzie dopasować przewód dokładnie do Twoich wymagań. Ja bym poszukał krótkiej przejściówki m.jack na 2 gniazda cinch i podpiął przewody cinch/cinch, albo wykonał gotowca- m.jack z rozgałęzieniem na odp. dlugosci przewody ze złączem cinch.

Dużym problemem będzie jack kątowy, bo z prostym masz tego na pęczki, tyle tylko, ze z jackiem stereo. Przewód kanału prawego może nie dostać sygnału.

To musi być m.jack mono?

Edited by porlick

Share this post


Link to post
Share on other sites

Tak mi się wydaje, że jack mono. Myślę, że jeśli to wyjście sub out to wiadomo tylko "plus" i "minus"...

Napiszę do Edifiera jak to jest rozwiązane.

W najgorszym wypadku złożę sobie ten kabel sam (DIY)...

Ale wolałbym coś ogarnąć już gotowego...

Złącz z tyłu trochę jest... Ehhh...ciężko było jeszcze jedno RCA do sub outa zastosować...

Share this post


Link to post
Share on other sites

Ok, dystryutor Edifiera nie wie czy złącze jest mono czy stereo więc zakładam, że jest mono więc kupię kabel 1xRca-2xRCA i zrobię przejściówkę mini jack mono-1xRCA gniazdo i tyle :)...

Nie myślałem, że poszukanie takiego fabrycznego przejścia okaże się niemożliwe...

No cóż, muszę dać radę bo S4Home dostarczyło już drugiego Magnata :)...

Share this post


Link to post
Share on other sites

Kabel typu Y niestety odpada...

Za krótkie kable między wtykami po stronie Y...

Kombinuję dalej :)...

Share this post


Link to post
Share on other sites

Dlaczego chcesz podlaczyc obydwa subwoofery do jednego Edifiera?
Nie mozesz podlaczyc po jednym do kazdego glosnika

Share this post


Link to post
Share on other sites
Posted (edited)

Nie mogę dlatego, że one są aktywne i w jednej kolumnie jest cały wzmacniacz z wyjściem sub out a do drugiej kolumny idzie tylko kabel na złączu, to jest chyba XLR...



Edited by PeeBee83

Share this post


Link to post
Share on other sites

A więc rozwiązałem mój problem...

Kupiłem:

-Wtyczkę mini jack mono Amphilona,

-Gniazdo RCA na kabel Amphilona,

-Kabel RCA Prolinka z serii Futura,

-Rozgałęziacz RCA,

-Chyba najdroższy włącznik jednobiegunowy (myślałem, że jest dwubiegunowy, ale jest solidny) na kabel z Allegro :),

-2x 5m kable 1x RCA-1 x RCA Prolink Futura.

- Cynę Cynela fi 1mm, Sn60Pb40,

-Topnik/pasta lutownicza Cynel 1,

-Koszulki termokurczliwe, czarne.

Lutownica w dłoń i ogień...

Wszystko polutowane z największą starannością jaką mi było dane mieć i po problemie...

Wszystko działa, nie ma strat na jakości sygnału, nie brumi...
