symetria dyfuzorów akustycznych

Recommended Posts

Czy montując  dyfuzory akustyczne powinno zachować się  ich symetrie.

Chodzi o ich  symetryczną  budowę  przy rozmieszczeniu po lewej i prawej stronie pomieszczenia.

Czyli symetryczne rozmieszczenie elementów składowych dyfuzora.

Czy górne ścięcia elementów składowych dyfuzora nie pod katem prostym maja jakikolwiek wpływ na ich rozpraszanie.








Share this post


Link to post
Share on other sites
W dniu 14.07.2019 o 09:33, arczi87 napisał:

Generalnie chodzi o symetrię

Wysłane z mojego ANE-LX1 przy użyciu Tapatalka


Generalnie twoja odpowiedz jest mało informująca o czymkolwiek

Zadałem konkretne pytanie i oczekuję takiej samej odpowiedzi a nie generalizowanie.

Jeżeli chodzi o symetrie tzn. wszystkie panele znajdujące się po prawej stronie ściany mają być lustrzanym odbiciem  paneli po lewej stronie z wszystkich stron.



To w takim wypadku kto produkuje takie panele ? gdyż się nie spotkałem ? W gąszczu odbić od panela,  zapewne w praktyce nie ma to  najmniejszego znaczenia  budowa niesymetryczna paneli.



W teorii pewnie jest ale kto to usłyszy ? zapewne komputer odbić  fali akustycznych





Share this post


Link to post
Share on other sites
W dniu 15.07.2019 o 09:40, djedryk napisał:

Generalnie twoja odpowiedz jest mało informująca o czymkolwiek

Zadałem konkretne pytanie i oczekuję takiej samej odpowiedzi a nie generalizowanie.

Jeżeli chodzi o symetrie tzn. wszystkie panele znajdujące się po prawej stronie ściany mają być lustrzanym odbiciem  paneli po lewej stronie z wszystkich stron.



To w takim wypadku kto produkuje takie panele ? gdyż się nie spotkałem ? W gąszczu odbić od panela,  zapewne w praktyce nie ma to  najmniejszego znaczenia  budowa niesymetryczna paneli.



W teorii pewnie jest ale kto to usłyszy ? zapewne komputer odbić  fali akustycznych





ano jednak ma znaczenie i to całkiem konkretne. Zawsze jeśli montuje się większą ilość paneli koło siebie w płaszczyźnie, w której one działają lub mają działać warto zadbać o ich zmienne ustawienie. Nie bardzo da się to zgeneralizować bo to dużo zależy od tego jakie dyfuzory, ale tak naprawdę można się posiłkować zasadą... im bardziej losowo tym lepiej 😛 na początek na pewno. W płaszczyźnie w której działają - bo np. jak miałbym dyfuzory 1D na pierwszym odbiciu na ścianie bocznej to zamontowałbym je wszystkie w tej samej orientacji, ale jak już na ścianie tylnej... na pewno bym obracał bo tam mają działać w wielu płaszczyznach

Jak dyfuzor ma dwie osie symetrii - no to nic nie poradzisz, nie da się go obracać. Bardzo popularnym zabiegiem jest stosowanie dyfuzorów w wersji pozytyw/negatyw, tak jak moje ulubione OptiDi:

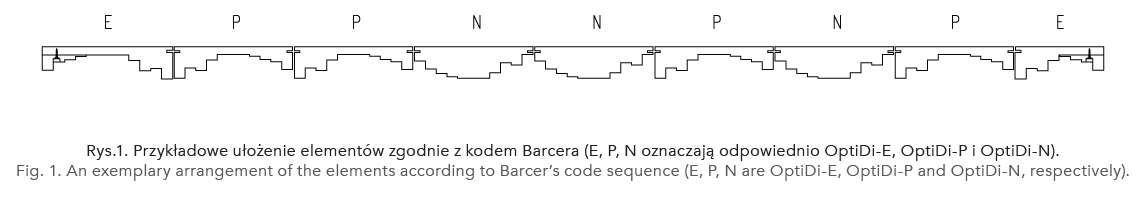

w wypadku tego ustroju nawet wykonano optymalizację. Ma budowę modułową, 3 rożne warianty, producent sprawdzał jaki układ da najkorzystniejsze ustawienie i udało im się to dowieść. Najlepiej wychodzi ułożenie zgodnie z kodem Barcera:


ale abstrahując już od OptiDi - jak masz rozpraszacze takie jak pokazałeś i kilka na ścianie obok siebie to na pewno warto je obracać. Jak będzie najlepiej to nie jestem w stanie Ci powiedzieć, trzeba by mierzyć, ale obracać warto na pewno. Podstawą tego zjawiska jest to, że jeżeli masz koło siebie dwie identyczne struktury to w pewnym sensie będą one odbijać falę akustyczną tak samo, w tej samej fazie i gdzieś w przestrzeni będą się one znosić, obrócenie ich zminimalizuje ten efekt. Na pomiarach to wychodzi i różnica jest zauważalna, powyżej tzw. JND czyli najmniejszej wartości zauważalnej, więc da się usłyszeć na pewno.

Sprawa z umieszczeniem dyfuzorów w pokoju jest już bardziej złożona - teoretycznie, żeby uzyskać lepsze rozproszenie, należałoby dążyć do największego chaosu czyli absolutnie nic nie montować lustrzanie ale.... ja bym tak nie zrobił. Wolę jednak minimalnie mniejsze rozproszenie, ale żeby jednak stereo pozostało stereo, bałbym się przesunięcia sceny w którąś stronę albo dziwnych zjawisk z przestrzennością. Jednak patrząc nawet na zalecane wartości IACC, parametru akustycznego opisującego przestrzenność, gdzie 0 to wartość określająca największą różnicę między uchem lewym i prawym.... to najmniejsza zalecana wartość to 0.14.

PS: takie ścięcia dużo dają w dyfuzorze 😛 jak są zrobione z głową


www.mega-acoustic.pl / www.facebook.com/SoundwayAcoustics

[email protected] / [email protected]

Share this post


Link to post
Share on other sites
W dniu 14.07.2019 o 07:51, djedryk napisał:

Czy górne ścięcia elementów składowych dyfuzora nie pod katem prostym maja jakikolwiek wpływ na ich rozpraszanie.

Mieć mają pytanie jak duży.  Widać że kąty i kierunki ścięć są losowo zmienne, co jest ok. Natomiast sam dyfuzor pokazany na zdjęciu będzie miał ograniczony wpływ na akustykę.  Słupki są niskie i grube, użyteczny zakres częstotliwości będzie wąski, raczej nie więcej niż jedna oktawa.

Share this post


Link to post
Share on other sites
