Kris_54701

Połączenie I2S Dual AD1865 NOS

Recommended Posts

Posted (edited)

https://www.analog.com/media/en/technical-documentation/data-sheets/AD1856.pdf

Na wyjściu tego DACa nie na napięcia ( jest minimalny, pomijalny offset).

Omijasz połączenie wyjścia prądowego z opampem (rozłączasz nóżkę 10 od 11). Uziemiasz nóżki 9 oraz 11.

Rezystor  biernej konwersji ok. 100-200 omów.

Edited by jurek

Share this post


Link to post
Share on other sites
Posted (edited)

Tutaj link do dataszita, ale wiem o co chodzi.

https://www.google.com/url?sa=t&source=web&rct=j&url=https://www.analog.com/media/en/technical-documentation/obsolete-data-sheets/AD1865.pdf&ved=2ahUKEwjK9euN2MHjAhUyMuwKHWGSAVsQFjAMegQIBhAB&usg=AOvVaw2VbbtWRCPAAzut34BzCYO3&cshid=1563563942636



Problemem może być samo wykonanie tego zabiegu, bo to wersja SMD i trzeba będzie chyba podnieść nóżkę z płytki. Ścieżka biegnie pod układem.

Edited by Kris_54701

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
Posted (edited)
22 minuty temu, jurek napisał:

https://www.analog.com/media/en/technical-documentation/data-sheets/AD1856.pdf

Na wyjściu tego DACa nie na napięcia ( jest minimalny, pomijalny offset).

Omijasz połączenie wyjścia prądowego z opampem (rozłączasz nóżkę 10 od 11). Uziemiasz nóżki 9 oraz 11.

Rezystor  biernej konwersji ok. 100-200 omów.

Pomyliłem karty katalogowe (numerację nóżek) ale dla 1865 zasada ta sama.

Dla wyjścia symetrycznego DACa można  pomyśleć o konwersji na symetrycznych trafkach.

http://www.aliexpress.com/wholesale?catId=0&initiative_id=AS_20190719112515&SearchText=permalloy+transformer





Edited by jurek

Share this post


Link to post
Share on other sites

Ponoć grają inaczej od wszystkiego, ale jeszcze nikt nie określił co to słowo inaczej oznacza.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Taka miła wiadomość od DIYINHK

Thank You for interesting in our product,

You are welcome to left note in the xmos pcb order for usd30 refund.



"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

No i kupujesz Xmosa i problem z głowy.

  • Like 1

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

Takie co zauważyłęm, że kazdy album brzmi inaczej. Jeden brzmi od początku zwawo i agresywnie, a drugi muli przez całą płytę, by w kilku miejjscach utworu rozbłysnąć jakimś dzwoneczkiem czy i nną przesdzkadzajką.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Drugi dzień słucham tego DACa, tym razem już na spokojnie i chyba ciut wgrzanego jeśli takie zjawisko w ogóle istnieje. Jestem pod wrażeniem. Że tak powiem rżenie muzyka. W sumie nie wiem czy to zasługa technologii R2R, samych kości, płytki,, czyże bardzo dobrego zasilania od Muzga, ale to już bardzo wysoka liga. PCM1794 się chowa. Oczywiście gra dobrze i poprawnie ale ten NOS to coś więcej. Ogólnie duży krok do przodu i w to w dobrym kierunku jak na moje gusta.

Słucham głównie jazzu i porównać to mogę tylko do perkusji na żywo. Blachy walą tak po uszach, że są całkowicie oderwane od reszty materiału. Każdy instrument gra oddzielnie. Nie ma jednego przekazu, kilka instrumentów. Kolumny w Sansui Sp-x9, grają teraz bardzo przejrzystą średnicą, co było jak do tej pory ich słabym punktem. Przymierzałem się nawet do zmiany kondensatorów AB we wzmacniaczu lampowym, nawet mam je już na stanie, alw w takiej postaci rzeczy, to absolutnie bezcelowe. Jest fajne uderzenie stopy. Przy większej głośności niemal czuć ją na klacie.

Kolumny z lat osiemdziesiątych, wzmacniacz lampowy też jest klonem z minionej epoki, analogówka również na lampie, a teraz jeszcze kość R2R. Wszystko zdaje się do siebie pasować idealnie.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

No dobra, a który lepszy? AD, czy Sabre?

Bo ja doszedłem do konkluzji, że jeden sprawdza się przy jednej, a drugi przy innej muzyce i że najlepiej mieć dwa ;)

Ale jednak mam Sabre, ale w sumie o tym zdecydowała też wielokanałowość.


Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

Masz na pewno Sabre w wersji pro. Na tą chwilę jeszcze nie mam możliwości  odsłuchać tej kości, a ta mobilna wersja na płytce od chińczyka to taka zabawka. Ad1865 przy nim to poważne granie na poziomie. Absolutnie nawet nie ma o czym mówić. Postaram się kiedyś podłączyć do niej dobre zasilanie od Muzga, ale tu bardziej chodzi styl podawania dźwięku.

Ogólnie o wszystkich klockach jakie miałem do tej pory a były to tylko Delta Sigma powiem krótko tak. Pobierają sygnał i dostosowują do swojego charakteru grania. Każda płyta, każdy nawet rodzaj muzyki gra tak samo. Na R2R każdy album gra inaczej. Przede wszystkim różnica jest w dynamice. Przy średniej głośności potrafi i przywalić bardzo głośno, ale i wyraźnie zagra drobne szczegóły. Trudno mnie to opisać, bo pierwszy raz słyszę coś takiego, ale jakby potencjometr głośności nie służy do ogólnego poglaszania, a bardziej do wzmacniania tych najgłośniejszych dźwięków w muzyce. Na Sabre Q2M jak pogłosilem, to wzmacniały się również te najdrobniejsze szczegóły. Na R2R poglaszają się te głośniejsze dźwięki. Tworzy się tym samym większa dynamika w skrócie. Na kościach DS  w tym też pcm1794 wzmacniało się tylko ogólne natężenie dźwięku. Ujmę to tak, że na R2R im głośniej tym silniejsze doznania słuchowe. Na DS było oo prostu większe natężenie dźwięku. Na DS głośne słuchanie było męczące. Na R2R daje większe doznania. O ile przyjemność ze słuchania muzyki jest, to na R2R ta przyjemność potęguje się wraz z głośnością. Na DS większa głośność mogła być wykorzystana jedynie może dla większej powierzchni odsłuchu, ale nie wzmagała emocji. Nie zwiększała doznań.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Nie wiem w sumie czy to technologia R2R tak gra, czy to może samo zasilanie plus dobra aplikacja kości, ale jeśli coś gra jeszcze bardziej jak ten AD1865, to ja poproszę.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
W dniu 19.07.2019 o 19:01, Kris_54701 napisał:

DAC ma też wyjścia prądowe, ale nie wiem jak się do nich zabrać, bo nie ma na nich żadnego napięcia, ani stałego ani zmiennego.

I nie będzie, bo to wyjścia prądowe do których masz podłączone opampy. Trzeba wszystko od nich odłączyć, odłaczyć wszystko od nóg 7,  8, 17, 18.
Nogi 6, 19 podłączyć do gleby.
Sygnał prądowy brać z nóg 4 i 21, obciążyć każdą z nich rezystorem konwersji odpowiednim do wzmocnienia zastosowanej analogówki. Z "górnych" końców oporników konwersji sygnał podać na siatki lamp poprzez grid stoppery. Można dodać filtrację analogową, a wręcz jest to mocno wskazane skoro to NOS.

  • Like 1

Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Czy jest możliwe, że na rezystorze konwersji zagra lepiej od tego wbudowanego opampa?


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Wszystko jest lepsze od tego wbudowanego opampa.
Dobrą alternatywą dla lamp może być Pass D1. Proste, a gra bardzo fajnie.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites
Posted (edited)
9 godzin temu, Kris_54701 napisał:

Nie wiem w sumie czy to technologia R2R tak gra, czy to może samo zasilanie plus dobra aplikacja kości, ale jeśli coś gra jeszcze bardziej jak ten AD1865, to ja poproszę.

Przetestuj ES9038pro ale DIYINHK i będziesz miał jasność.

Mnie w AD nie pasował bas. Był jakby rozmyty, nie kontrolowany. Nie można go było uszami analizować, a tylko poczuć, że gdzieś się w pokoju rozłazi :)

 ES9038pro był wyrazisty, konkretny, choć subiektywnie, w pierwszej chwili mogło się wydawać, że jest go mniej.

Edited by sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites
10 godzin temu, McGyver napisał:

Wszystko jest lepsze od tego wbudowanego opampa.
Dobrą alternatywą dla lamp może być Pass D1. Proste, a gra bardzo fajnie.

Niekoniecznie. Dobrze zrobiony bufor+filtr  będzie niegorszy niż D1. Poza tym D1 nie ma najlepszych parametrów. (np. R wy). Do dobrego r2r nie potrzeba "upiększaczy" dodających harmonicznych.

Polecam taki filtr: (fig.5):

https://www.datasheet.live/index.php?title=Special:PdfViewer&url=https%3A%2F%2Fpdf.datasheet.live%2F1f49ce37%2Fanalog.com%2FAN-207.pdf

Do AD1865 warto dorobić regulację MSB ( fig.7):

https://www.analog.com/media/en/technical-documentation/obsolete-data-sheets/AD1865.pdf





Share this post


Link to post
Share on other sites

TO właśnie bas jest w nim na dość wysokim poziomie. Z pcm1794 grał jak bumboks. Z es9038q2m był w miarę szybki, ale trzeba przyznać, że to był taki MID bas. Pojawiał się kiedy musiał. Na tym nosie, gra cały czas. Nie tylko jak tam ktoś w bębny przywali, czy coś tam. On gra cały czas coś tam sobą prezentując. Przede wszystkim schodzi niżej, co na tych sansujach było do tej pory niemożliwe. Teraz gdyby wyciąć górne pasmo i środek, to nadal by grała muzyka. Jest takie coś, że na przykład kontrabas na płycie Scofielda gra tak, że słychać wibracje pudła. Nie jest to jeden muł, a taki wyraźny. Można usłyszeć jak coś rezonuje na tym pudle. Może kawałek oklejonego formiru, może jakaś drzazga.  Z technicznego punktu widzenia, to ten bas wzbogacony jest wyższe częstotliwości. Coś takiego dało się zauważyć na mobilnym Sabre, ale to było 30 procent tego co daje ad1865, a do tego gra całym pasmem. Charakterystyka kolumn podaje, że grają od 50hz, poniżej jest spadek. Z tym nosem gra na moje ucho od 30. Powietrze w pokoju drży nawet przy cichym słuchaniu jak teraz po 1 w nocy.

Wszystko zależy od reszty systemu.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
Posted (edited)

Wychodzi wiec na to, że AD wygrywa, a tak chwalony pcm1784 to mały pikuś jest :)

Edited by sybic
cytaty

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites
2 godziny temu, sybic napisał:

Wychodzi wiec na to, że AD wygrywa

Tak, u Krisa, i w jego ocenie.
A ocena zależy od wielu czynników. U kogoś innego może być inaczej.
Ja na przykład jak dotąd nie znalazłem kości która zagrałaby lepiej od PCM1794 i pokrewnych. A testowałem znakomitą większość tego co jest i było kiedyś na rynku, począwszy od TDA1541 poprzez PCM58, PCM63, AD1865 do Cirrusów, Sabre i AKMów.
Generalnie kości z wyjściami prądowymi grają lepiej niż te z wyjściami napięciowymi. Różnice brzmieniowe pomiędzy chipami z wyjściami prądowymi są stosunkowo niewielkie. Zawsze najważniejsza jest aplikacja, a szczególnie ważna jest dobra analogówka.
Ale to moje zdanie i nie musicie go podzielać.

  • Like 1

Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

AD wygrywa tylko  w moim systemie i z kolumnami darciuchami.

Jest coś takiego w naturze człowieka, że ucho zamyka się na krzyk drugiego człowieka. AD szepcze, ale kiedy trzeba to i przywali. Jjednak jego charakterystyka grania skupiona jest na tych drobnych dzwiekach. To one tworą plan. Te głośniejsze jak trąbka, gitara elektryczna i takie tam, są uatrakcyjnieniem przekazu. Postawą jest jednak szept. Tak wyczulone ucho, otwarte, odbiera te silniejsze dzwieki jako bardziej energicze, uderzające i powalające. Zachaczam tu trochę o psychoakustykę, ale ta jest jeszcze nie do końca zbadana, a tym samym bardzo potępiana wsrod audiofili i hajendowców.

AD wygrał w moim systemie ze wszystkim, ale z tego co wiem, to mobilnych wersji nie można sawiać w jednej lidze z ESami w w wersji pro.Myślę że duże znaczenie jednak ma aplikacja kosci, a w szczególnosci jej zasilanie.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
W dniu ‎2019‎-‎07‎-‎22 o 11:17, McGyver napisał:

Ja na przykład jak dotąd nie znalazłem kości która zagrałaby lepiej od PCM1794 i pokrewnych

Czy w przypadku korzystania przy lampizacji tylko z jednego wyjścia symetrycznego tego daca   np.(+) , lepszym rozwiązaniem będzie połączenie drugiego wyjścia (-) bezpośrednio do masy , czy przez rezystor konwersji taki sam jak z (+). A może to nie ma znaczenia.

Share this post


Link to post
Share on other sites

Uważam że lepiej obciążać wszystkie wyjścia jednakowo.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

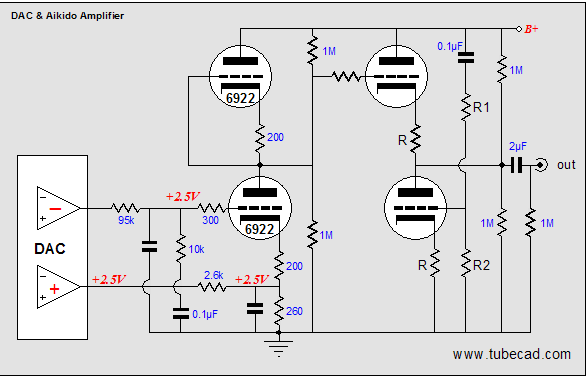

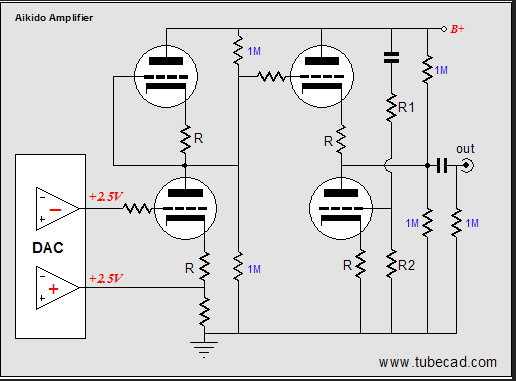

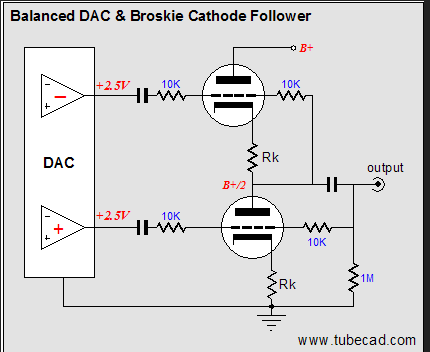

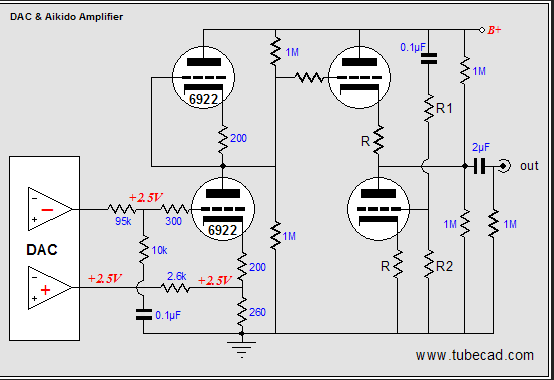

najlepsza byłaby  zbalansowana analogówka na taniej lampie 6n2p.

Przechwycenie obrazu ekranu_2019-07-27_11-54-54.png

Przechwycenie obrazu ekranu_2019-07-27_11-54-07.png

Przechwycenie obrazu ekranu_2019-07-27_11-52-48.png

Przechwycenie obrazu ekranu_2019-07-27_11-51-32.png

Przechwycenie obrazu ekranu_2019-07-27_11-47-12.png

Przechwycenie obrazu ekranu_2019-07-27_11-45-08.png


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Wszystkie te rozwiązania są nieodpowiednie dla DAC  wyjsciami prądowymi.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Myślę  o AD1865 z wewnętrznymi opami.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
1 godzinę temu, Calyer napisał:

Czy w przypadku korzystania przy lampizacji tylko z jednego wyjścia symetrycznego tego daca   np.(+) , lepszym rozwiązaniem będzie połączenie drugiego wyjścia (-) bezpośrednio do masy , czy przez rezystor konwersji taki sam jak z (+). A może to nie ma znaczenia.

Na SRPP  podaj z wyjścia (-),warto dać grid stopper w siatce.  W PCM1794 i PCM1795 dałem węglowiec kiwame, wartość od 100-3kohm

Share this post


Link to post
Share on other sites
Posted (edited)
5 godzin temu, Calyer napisał:

Czy w przypadku korzystania przy lampizacji tylko z jednego wyjścia symetrycznego tego daca   np.(+) , lepszym rozwiązaniem będzie połączenie drugiego wyjścia (-) bezpośrednio do masy , czy przez rezystor konwersji taki sam jak z (+). A może to nie ma znaczenia.



4 godziny temu, McGyver napisał:

Uważam że lepiej obciążać wszystkie wyjścia jednakowo.

A czy ktoś rozumie co to za połączenia pokazane na zdjęciu z linku poniżej. Sygnał na płytkę lampową do rezystora konwersji jest brany  dwoma przewodami , a nie jednym z pinów 5 i 6 podstawki , a więc (+) i (-) , a w piny 2 i 3 wstawiony rezystor , którym jak pisze autor - obciąża drugie wyjście. IMG_0457.jpg






Edited by Calyer

Share this post


Link to post
Share on other sites

Piny 3 i 5 zapewne są podłaczone do masy. Masa DACa musi przecież być połączona z masą analogówki.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
