Połączenie I2S Dual AD1865 NOS

Recommended Posts

Wątpię. Coś innego musi być przyczyną. Jaką analogówkę podpinałeś?

Teraz, Calyer napisał:

No to mamy kontrowersję.

Nie sądzę. Zrobiłem "trochę" DACów na PCM1794 z lampowym analogiem, dlatego twierdzę że u Krisa ten "jazgot" to tylko objaw, a przyczyna leży gdzie indziej.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Prześledź drogę sygnału





"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Dlaczego koniecznie chcesz dla zewnętrznej analogówki brać sygnał ze złącza ARK? No i powtarzam pytanie jaką analogówkę zewnętrzną do tego dałeś że to aż jazgotało?


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Na tej samej lampie SRPP i 100R konwersji. Bez tych filtrów grało jak z 300R w konwersji, z tym że głośnością jak 100r przystało. U mnie jest schemat dokładnie jak sataszicie peceema i wystarczyło tylko podnieść jeden rezystor, by wyłączyć dalszą część obwodu łącznie z tym nieszczęsnym kondensatorem. Efekt był łał, bo zmiana słyszalna, ale oczywiście nie dało się tego dłużej słuchać.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
Teraz, Kris_54701 napisał:

Na tej samej lampie

Co to znaczy?


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Ta sama lampa z tym obwodem jak i bez niego. Czyli klasyczny SRPP na 6n2p-ew


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

6N2P i  konwersja 100 ohm, no to mamy jasność. Rezystor konwersji o zbyt dużej wartości.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites
5 minut temu, McGyver napisał:

Dlaczego koniecznie chcesz dla zewnętrznej analogówki brać sygnał ze złącza ARK?

Ja wiem że słońce przygrzewa, ale naznaczylem tylko ścieżkę tego obwodu. Wszystkie elementy na nim pracują jeśli są opampy. Jeśli ich nie ma, to tylko na plusowym zostaje ten kondensator z rezystorem równolegle do masy.

Przy mniejszej wartości jest zbyt mułowato, bez życia. Próbowałem schodzić do 25R ale to nie grało jak należy.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Było tak od razu ten rysunek opisać a nie kazać się domyślać o co ci biega. Poza tym zaczynasz być niemiły, więc radź sobie sam, ja stąd idę.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Może niezbyt wyraźnie, ale połączenie pcm1794 z 6n2p i 100R konwersji. Mam dokładną analogówke z tego schematu.


Przenoszę wątek do Chiński Dać na pcm1794


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
7 minut temu, Kris_54701 napisał:

jeśli są opampy. Jeśli ich nie ma, to tylko na plusowym zostaje ten kondensator z rezystorem równolegle do masy.

Czy możesz wskazać na płytce ten punkt masy o którym piszesz.

Share this post


Link to post
Share on other sites
5 minut temu, McGyver napisał:

Było tak od razu ten rysunek opisać a nie kazać się domyślać o co ci biega. Poza tym zaczynasz być niemiły, więc radź sobie sam, ja stąd idę.

U mnie cały czas lampy przy zamkniętym oknie pracują, więc mam świadomość że mogę coś błędnie narysować

53 minuty temu, Kris_54701 napisał:

A w sumie to nawet bez wylutowywania możesz porównać przechodząc z plusowych na minusowe i z powrotem na minusowym masz czysty sygnał z kości, a na plusowym z filtrem.

Do masy


Zaznaczone kółkiem na niebiesko


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
22 minuty temu, Kris_54701 napisał:

Zaznaczone kółkiem na niebiesko

To by się zgadzało. Wcześniej tego nie zauważyłem. Tam jest połączenie z masą.

PCM1794 dac board I2S input.. - Kopia (3).jpg

Nie mam tej płytki , nie mogłem sprawdzić , a na zdjęciu trudno wypatrzeć szczegóły.

Mam tą mniejszą płytkę , wydawała się podobna , ale chyba nie ma wszystkich elementów filtra , co ta większa. Czy z jej lampizacją będzie podobnie? Miałeś z nią też do czynienia?

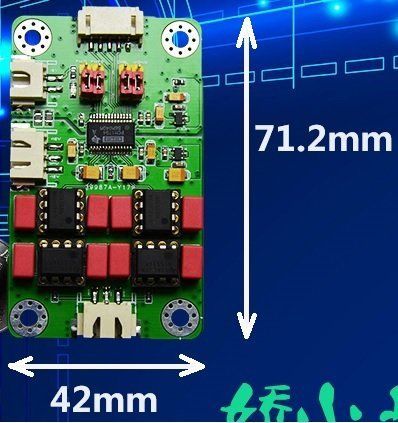

PCM1794  i2s -100zł.jpg

Share this post


Link to post
Share on other sites

Każda płytka jest inna, ale kość DACa ta sama.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
44 minuty temu, Kris_54701 napisał:

Może niezbyt wyraźnie, ale połączenie pcm1794 z 6n2p i 100R konwersji. Mam dokładną analogówke z tego schematu

Ten schemat , który zamieściłeś , to schemat Lampizatora dla daca TDA1541 , Który ma dwa razy słabsze wyjście.

PCM1794 ma 3,9mA , a TDA1541 -  2mA. Dlatego 100R do konwersji I/V dla PCM1794 może być za dużo. Słyszałem od innych o 50R.



analog lampizacja SRPP daca I out. -Lampizator.jpg

9 minut temu, Kris_54701 napisał:

Każda płytka jest inna, ale kość DACa ta sama

Chodziło mi o to , że w otoczeniu opa na tej małej płytce nie ma wszystkich elementów [ przynajmniej ich nie widać ] , które mogły by działać jako filtr , tak jak na płytce większej. I to może robić różnicę. Chyba , żeby usunąć te które są i zająć się czystym sygnałem i samemu dodać filtr dolnoprzepustowy. Tak jak proponuje McGyver.

Share this post


Link to post
Share on other sites
Godzinę temu, McGyver napisał:

Było tak od razu ten rysunek opisać a nie kazać się domyślać o co ci biega

 McGyver , czy mógłbyś przeanalizować jeszcze raz ten układ. Te elementy wokół opa mają jednak połączenie z masą dla sygnału + po wyjęciu opa.  Czy mógłbyś określić jak one wpłyną na sygnał po konwersji I/V z rezystorem np. 50R.



PCM1794 dac board I2S input.. - Kopia (3).jpg

Share this post


Link to post
Share on other sites

Jakikolwiek zauważalny wpływ na charakterystykę częstotliwościową będą miały dopiero powyżej 140kHz (tak, sto czterdzieści tysięcy Hz).


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Oczywistą rzeczą jest, że filtr nie tnie jak mieczem, a powoli schodzi w stronę pasma akustycznego.  Jeśli jest to 6dB na oktawę, to połowa szumu będzie na 70k, a 1/4 przy 35k. 1/8 przy 17,5. Jak najbardziej da się to usłyszeć. Polecam sprawdzić na własnej płytce.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Nie, to jest nawet mniej niz 3dB/okt. bo to jest filtr o bardzo niskiej dobroci. Twój problem z "jazgotem" wynika ze zbyt wysokiej wartości rezystorów konwersji.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

No to weź policz 3dB. Jeśli coś tam szumi to jest słyszalne. Ale bez tego filtra słyszalne jest nawet z zakresu 196 i 384khz.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
3 minuty temu, Kris_54701 napisał:

No to weź policz 3dB. Jeśli coś tam szumi to jest słyszalne. Ale bez tego filtra słyszalne jest nawet z zakresu 196 i 384khz.

A po polsku?


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

A że DAC stosuje upsampling, to rzeczą oczywistą jest że trzeba go filtrować mimo wbudowanych cyfrowych filtrów.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Że jak???


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites
11 godzin temu, McGyver napisał:

Że jak???

Aktualnie nie słucham już PCM1794 i raczej szybko do niego nie wrócę, ale mam pytanie w kwestii konwersji I/V. Czy wartości rezystora nie dobiera się przypadkiem do kostki DACa?


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Rezystor konwersji I/V dobiera się tak, aby poziom zniekształceń był jak najmniejszy na wyjściu całości DAC+lampy.  Wystarczy do testów ARTA czy RMAA i dobra karta muzyczna.

Edited by Tymianek

Share this post


Link to post
Share on other sites

Póki mam jeszcze tego peceema wypróbuję z mniejszym rezystorem i bez tego filtra. Choć przekonany jestem, że schodziłem do 25R po odlutowaniu tego filtra na płycie z pcm1794


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
7 minut temu, Kris_54701 napisał:

Póki mam jeszcze tego peceema wypróbuję z mniejszym rezystorem i bez tego filtra. Choć przekonany jestem, że schodziłem do 25R po odlutowaniu tego filtra na płycie z pcm1794

Kris , ale ty chyba nie masz tej płytki od Ciry Audio o której tu teraz była mowa , tylko płytkę PCM1794 + AK4118 DAC. Czy obie mają identyczne filtry?

analog lampowy 6n2p srpp na płytkach od Biberko-Kris.jpg

Okazuje się , że płytka mini , którą ja mam ma identyczne elementy filtra jak ta większa , tylko niektóre z nich są lutowane pod stolikami opa i ich nie widać.

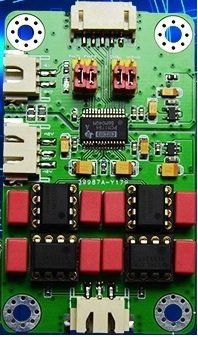

PCM1794A V3.0  i2s Ciry Audio-mini..jpg

Share this post


Link to post
Share on other sites

Nie da się ukryć 🙂 mam taką jak na zdjęciu powyżej, ale obwód identyczny. W obydwu przypadkach robione z dataszita opampa opa1612, albo 2132. PCm również w swoich arkuszach proponuje taką samą aplikację.

Mam dokładnie taką aplikację jak na schemacie. Podnosząc rezystor 680R ten po lewej stronie i wyciągając opampa, pozbywam się wszystkich elementów ze ścieżki. Można wypróbować. Może faktycznie zależy od reszty systemu, ale u mnie było to nie do zniesienia.



"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
1 godzinę temu, Kris_54701 napisał:

Aktualnie nie słucham już PCM1794 i raczej szybko do niego nie wrócę, ale mam pytanie w kwestii konwersji I/V. Czy wartości rezystora nie dobiera się przypadkiem do kostki DACa?



Godzinę temu, Tymianek napisał:

Rezystor konwersji I/V dobiera się tak, aby poziom zniekształceń był jak najmniejszy na wyjściu całości DAC+lampy

Wartość rezystora I/V może też zależeć od wielkości wzmocnienia stopnia lampowego [jeżeli mowa o analogówce lampowej].

Kris - masz chyba SRPP na 6n2p.  Z wk-wa  , i z innymi lampami może się sprawdzić inny rezystor.
