PawelMitsu

Philips CD 690 jak zrobić wyjście cyfrowe (coaxial)?

Recommended Posts

Cześć!

Wpadł mi ostatnio w ręce budżetowy CD Philips 290 w perfekcyjnym stanie wizualnym i technicznym (podobno wygrzebany z jakichś niemieckich magazynów, rzeczywiście wygląda jak nowy - sam nie wiem co o tym myśleć, mniejsza z tym).

Na codzień korzystam ze wzmacniacza AV Yamaha AX1 z wbudowanym DAC Burr-Brown PCM1704
 24-bit/96 kHz. Pomyślałem więc, że najlepszym sposobem na odtwarzanie muzyki będzie użycie właśnie tego wbudowanego we wzmacniacz DAC. Niestety wspomniany Philips nie ma wyjścia cyfrowego, ani optycznego ani coaxial. Nie ma także standardowego czytnika IR tylko wejście RC5.

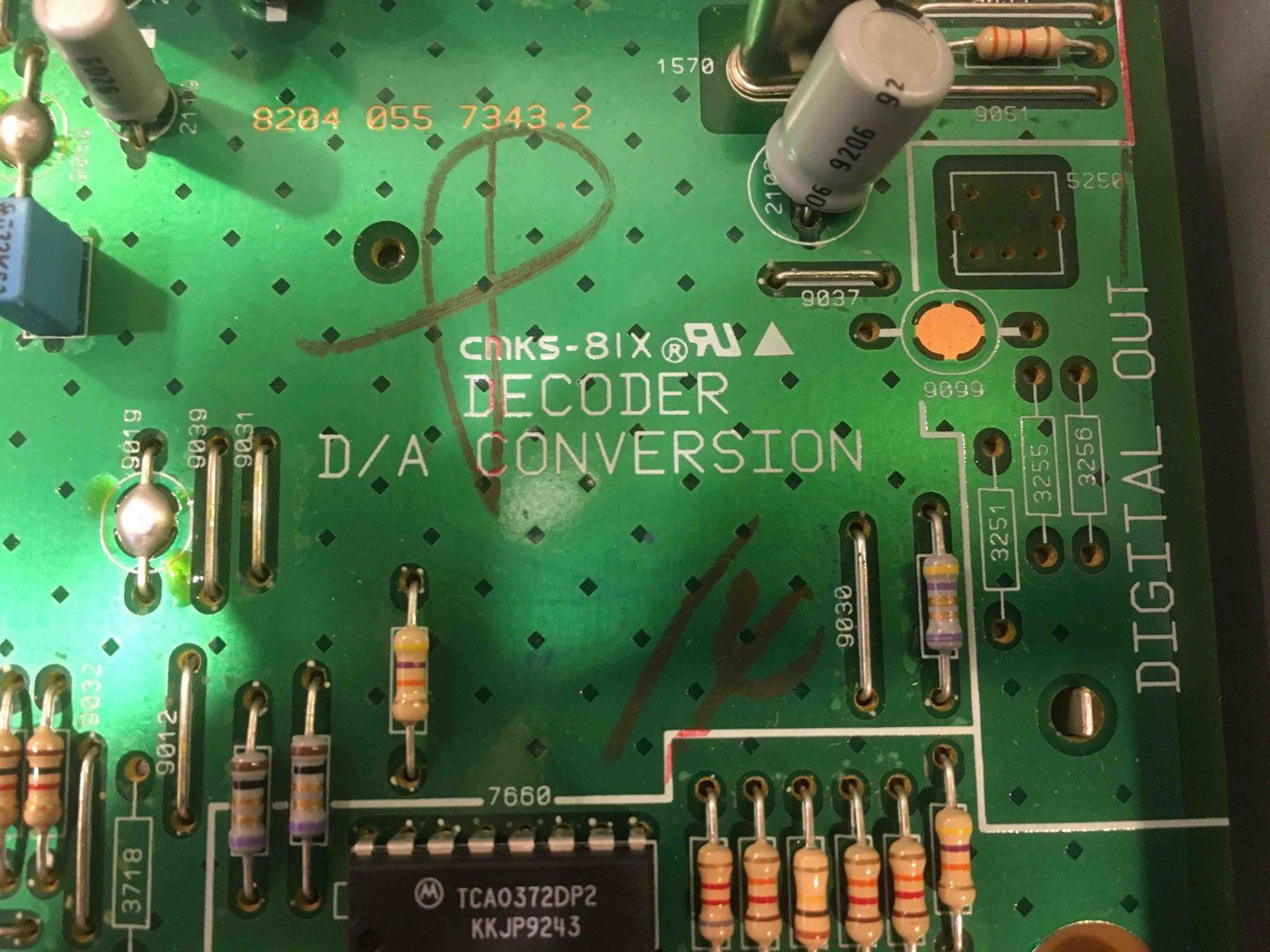

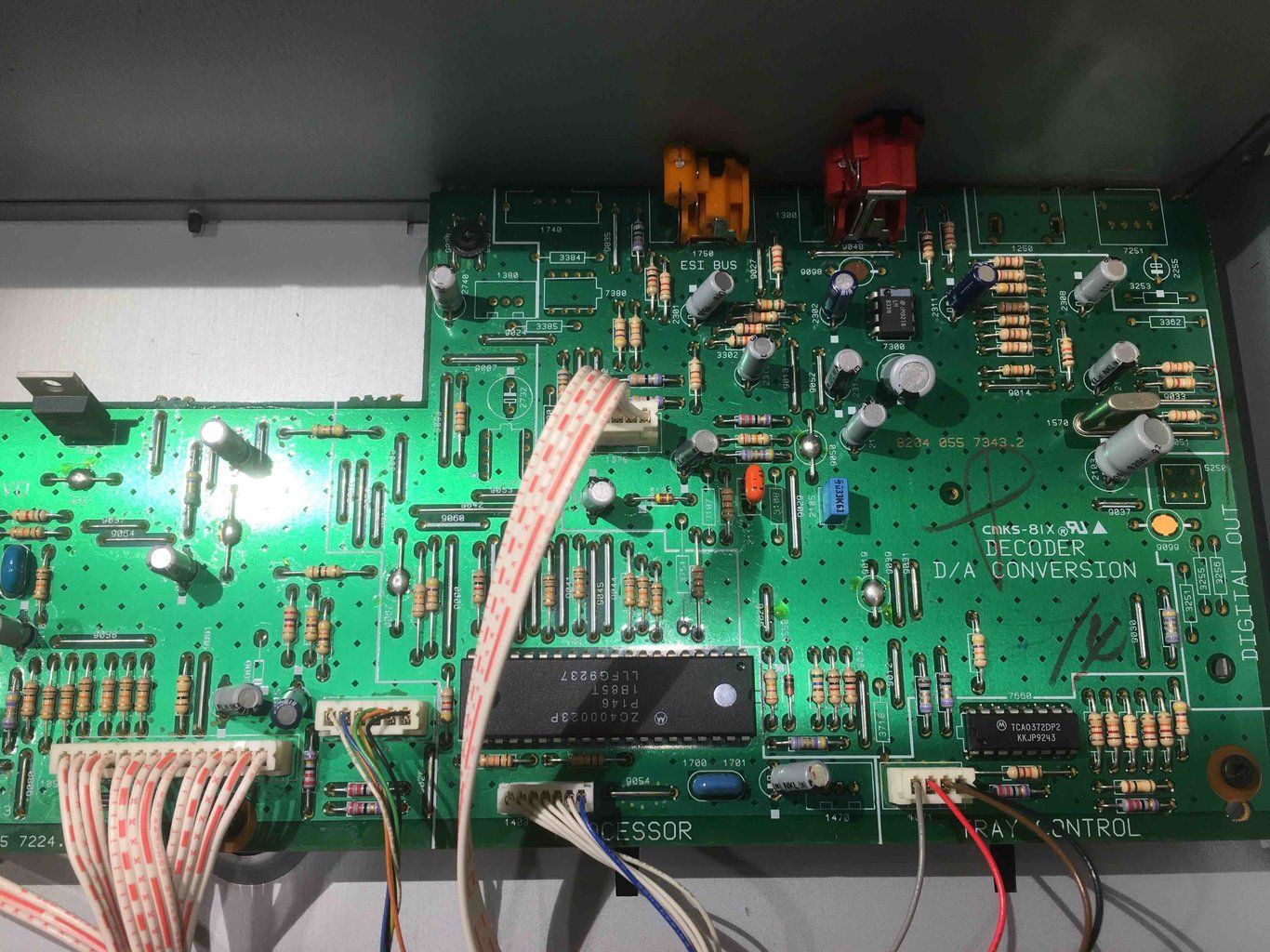

Postanowiłem więc odrazu otworzyć sprzęt i zobaczyć jakie są możliwości. Okazuje się, że na płytce jest sekcja "digital out". Odtwarzacz wygląda identycznie jak philips CD 692 (ten sam design - z zewnątrz, różni się tylko tym że ma czytnik IR oraz z tyłu wyjście cyfrowe).

Teraz pytanie, czy da się jakoś "zdigitalizować" ten model? Chciałbym użyć gniazda RC5 jako gniazdo coaxial - na tym zależy mi najbardziej. Druga rzecz to właśnie dorobić jakiś czytnik IR (mniej istotna sprawa). Wysyłam Wam zdjęcia jak to wygląda w środku. Może któryś z Was wie jak się do tego zabrać? Jakby co jestem laikiem stąd moje pytanie.

IMG_3526.thumb.jpg.087cbf1c81ab12f7881c67fac47eaf80.jpgIMG_3536.thumb.jpg.267a06f89273ff4d53beff63e5cece92.jpgIMG_3539.thumb.jpg.3ba29235d87d890ba290df0573cea102.jpg





Edited by PawelMitsu

Share this post


Link to post
Share on other sites

Philips CD690 czy CD290? Bo podajesz raz tak, raz siak.
Ze zdjęć wynika że prawdopodobnie będzie się dało zrobić wyjście cyfrowe. Spisz symbole wszystkich scalaków (również tych znajdujących się od spodu głównej PCB) mających więcej niż 8 nóg i je tu wklej, poszukamy datasheetów i zobaczymy co dalej.
A co do pilota, to odtwarzacz powinien współpracować z pilotem od dowolnego odtwarzacza CD Philipsa lub starszych Marantza.

  • Thanks 1

Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Spójrz na nogę numer 32 tego scalaka na obrazku.  Może ta noga Ci się przyda do czegoś.


Edited by zjj_wwa

"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites

Poszukałbym tego wyjścia cyfrowego, bo pomimo, że go nie ma, to być może już jest.

Poszukaj na PCB (nieistniejącego) rezystora 3255 o wartości 560R.

Poszukaj na PCB (nieistniejącego) tranzystora 7362 typu BC848.

Zapewne na tym PCB już masz gotowe puste miejsca do wlutowania kilku brakujących elementów i heya.
To są takie moje przypuszczenia tylko, bo nigdy tej maszyny w rękach pod śrubokrętem nie miałem.
Ale jak obwąchasz okolice transformatorka separującego 5250, to jest szansa, że jakiś tam sygnał będzie można storzyć/uzyskać/ ... a może nawet i znaleźć.

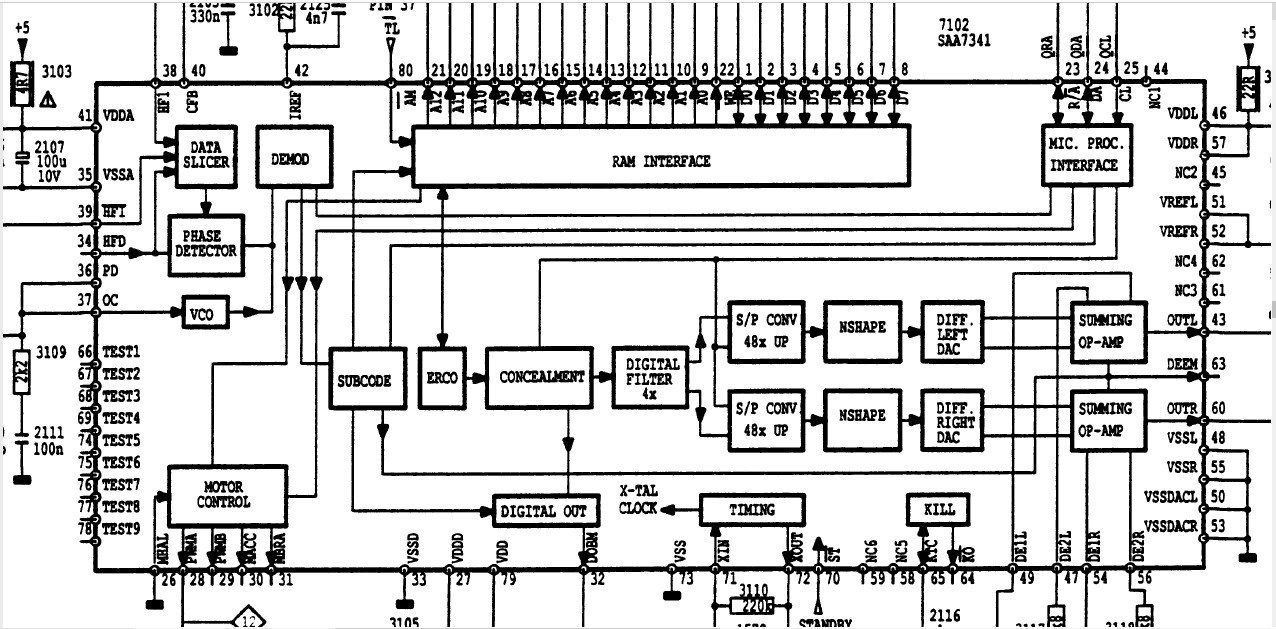

SAA7341 - wyjście.jpg

O! ... tak patrzę na te fotki, co dałeś wcześniej.

Wszystko już znalazłeś.

Nic, tylko brać lutownicę i wlutować kilka brakujących elementów.

Spróbuj ustalić, gdzie się znajduje ten KILL tranzystor 3762 - BC848 - w sensie czy jest na innej części pcb, czy "pod spodem" gdzieś, czy wlutowany, czy go brakuje i trzeba wlutować. Podobnie z tym rezystorem 7362 - 4k7 - co idzie do jego bazy.
Jak wlutujesz te kilka brakujących elementów, to będziesz miał Digital Out.  Przypuszczam, że można zamiast tego philipsowskiego transformatorka izolującego, dać jakiś inny, choćby taki "PULSE", popularny, chiński, ludzie często go jako separację galwaniczną do DACów stosują.

A na upartego - możesz też ten sygnał Digital Out kraść wprost z kolektora tego tranzystora i zapewne też hulać będzie.

... a pozłacane gniazdo wyjściowe - wlutujesz sobie w miejscu "1250" na tylnej części PCB / tylna ściana obudowy.

Rezystor 3362 znalazłem na jednej z Twoich fotek - ta o nieco mniejszym powiększeniu. Znajdziesz go idąc wzrokiem wzdłuż prawej krawędzi pcb w kierunku tyłu obudowy, tak w pół drogi.  Tranzystorek zapewne od spodu, smd, tuż obok gdzieś (do wlutowania).

  • Thanks 1

"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites
5 godzin temu, zjj_wwa napisał:

A na upartego - możesz też ten sygnał Digital Out kraść wprost z kolektora tego tranzystora i zapewne też hulać będzie.

Owszem, tam jest sygnał w formacie SPDIF, ale o poziomie TTL. Stąd te oporniki tworzące dzielnik dopasowujący.

Tranzystor natomiast robi jako muting. Bez niego też będzie działać, natomiast włączanie i wyłączanie odtwarzacza zanim wyłączy się DAC może generować trzaski w głośnikach.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Bardzo dziękuje McGyver i zjj_wwa za  wskazówki! Pamiętajcie jestem laikiem i trzeba do mnie mowić jak do głąba bo nigdy nie zajmowałem się czytaniem PCB ani modyfikacjami, a chciałbym się czegoś nauczyć i to jest dobra okazja. Z tego co zrozumiałem:

1. muszę jeszcze odkręcić PCB i zobaczyć co jest po jej drugiej stronie (od podłoża)? Jak to zrobić kiedy mam zamontowane gniazda RCA i RC5?

2. Rozumiem, że na ten moment wiemy:

- jest na PCB miejsce opisane 3255. Jak wpisuję "560R" w google to wyskakuje rezystor i taki element należy wlutować w to miejsce?

- muszę poszukać od spodu miejsca na PCB opisanego numerem 7362. Tak jak wyżej, wpisując w google "BC848" wyskakuje taka czarna kostka i ją należy wlutować w miejsce 7362?

-  muszę znaleść tranzystor opisany na schemacie pod nazwą "KILL"  w miejscu opisanym na płytce 3762, BC848 lub samo miejsce 3762 i tam wlutować brakujący element?

(czy tu mamy jakiś błąd w zapisie bo napisałeś 7362 - BC848 i 3762 - BC848?)



Z twojego wpisu wynika, że muszę wlutować 3 elementy:

- Rezystor 560R

- 2 x tranzystor BC848



W dniu 10.08.2019 o 12:50, zjj_wwa napisał:

Przypuszczam, że można zamiast tego philipsowskiego transformatorka izolującego, dać jakiś inny, choćby taki "PULSE", popularny, chiński, ludzie często go jako separację galwaniczną do DACów stosują.

co dokładnie masz na myśli mówiąc philipsowski transformatorek izolujący (to jest ten KILL?)?

Pozdrawiam

Paweł Ardziński





Share this post


Link to post
Share on other sites

Literówka. Brakuje zapewne wszystkich kilku elementów, jakie są oznaczone symbolem gwiazdki, " * ",

Na wyjściu od nogi numer 32 dekodera.

Tych elementów po prostu nie ma. nie wlutowano ich. Brakuje ich. Więc musisz je w te swoje miejsca powkładać. Ot, i tyle.

Jeśli chodzi o ten transformatorek wyjściowy, to przypuszczam, że można go zastąpić transformatorkiem typu PULSE ze współczesnej chińskiej produkcji.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nóżki - pasować nie będą w dziurki, ale sprytny jesteś, więc na pewno coś wykombinujesz.



Zauważ legendę z wyjaśnieniem, co oznacza gwiazdka:

* - Only for CD 962.
Czyli musisz uzupełnić te brakujące elementy na schemacie, oznaczone właśnie gwiazdką.  Przynajmniej w okolicach nogi 32 z dekodera.

  • Thanks 1

"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites
11 minut temu, zjj_wwa napisał:

transformatorek wyjściowy, to przypuszczam, że można go zastąpić transformatorkiem typu PULSE ze współczesnej chińskiej produkcji.

Polecam raczej Muratę, będzie łatwiej wstawić w oryginalne dziurki na PCB.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Witam ponownie,

postanowiłem iść na skróty i kupiłem wspomniany wyżej zdezelowany model CD 692 (wyposażony w wyjście coaxial) aby powyciągać z niego brakujące w moim modelu (CD 690) elementy. Mam nadzieję że sekcja cyfrowa działa ale nie mogę tego sprawdzić bo nie działa mechanika i nie da się uruchomić żadnego kompaktu.

Wygląda na to, że cała operacja nie będzie należała do najtrudniejszych. Najbardziej zastanawia mnie do czego służy "regulator" w miejscu 5250 i czy można go tak po prostu wstawić? boję się, że jest ustawiony specjalnie pod model, z którego go wyciągam i czy nie uszkodzi np. lasera w modelu 690 (nie wiem po prostu do czego służy i czy obejdzie się bez jakiegoś sprzętu pomiarowego)?

Okazuje się też, że w moim modelu jest element którego nie ma w cyfrowym 692. Chodzi o element opisany numerem xxxx. Zastanawiam się czy go zostawić czy jednak usunąć tak jak jest to w modelu 692? Czy ktoś potrafi rozszyfrować do czego służy ten element i na co wpływa?

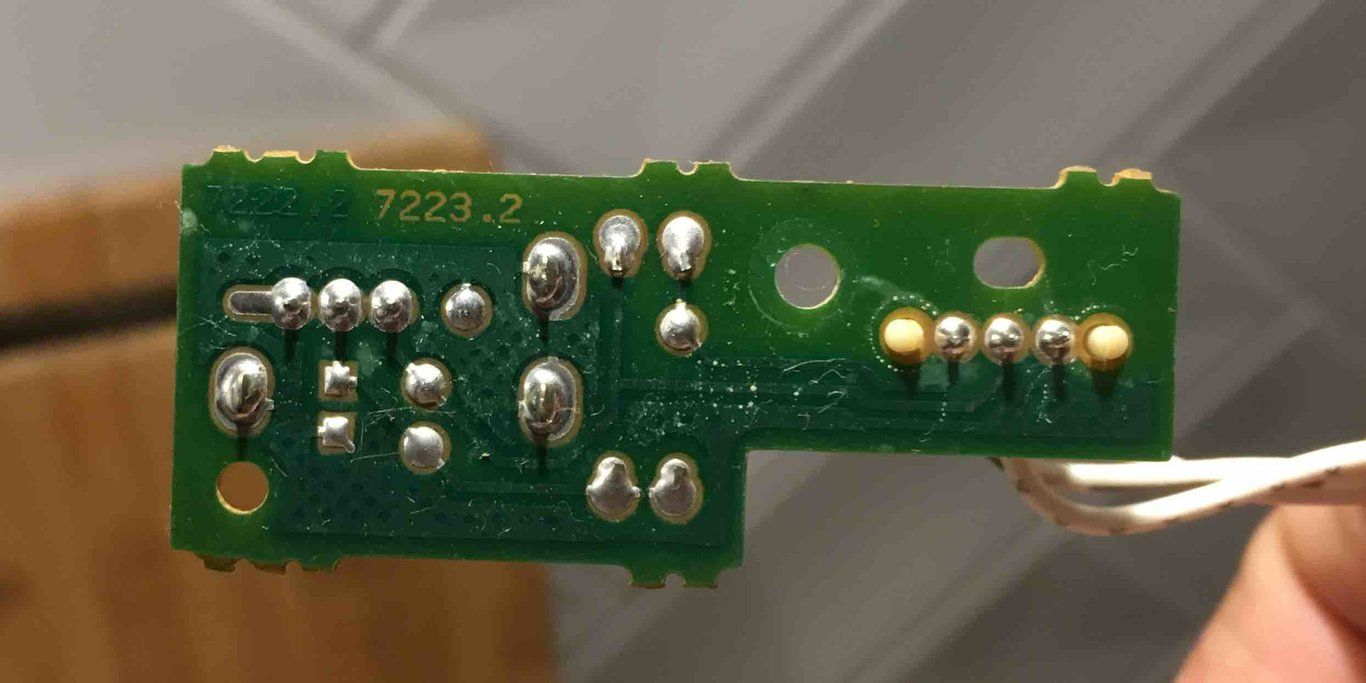

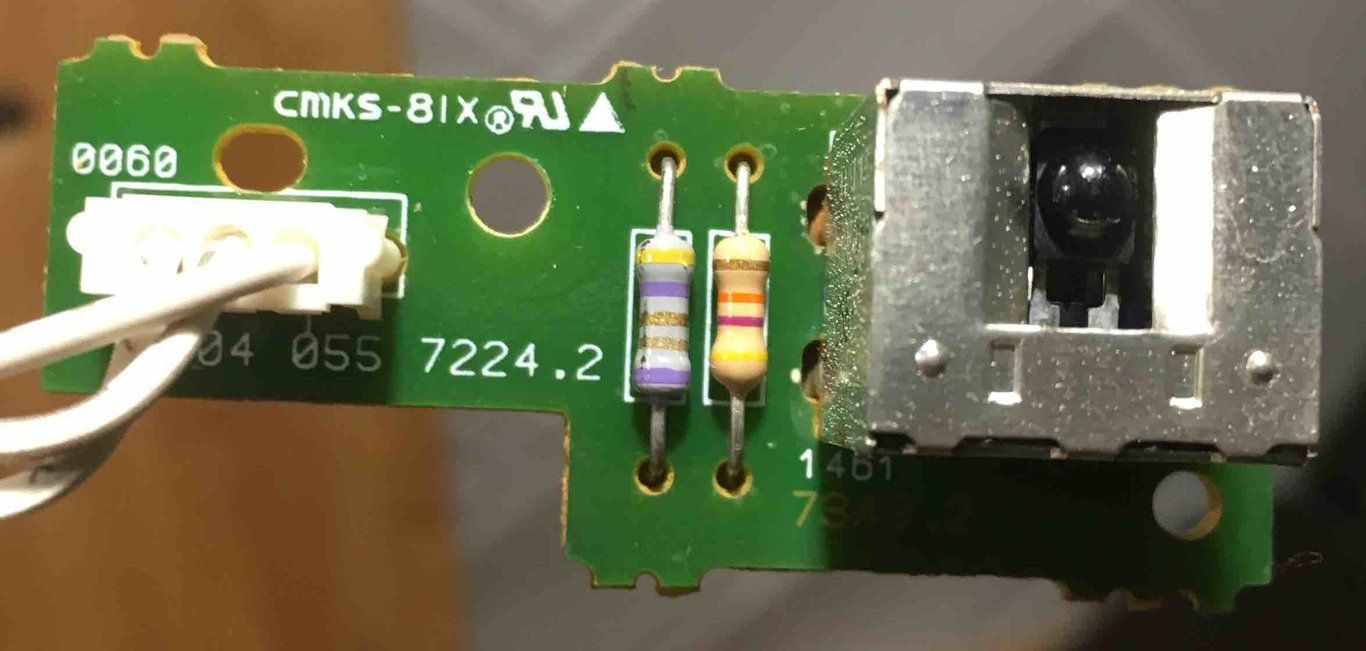

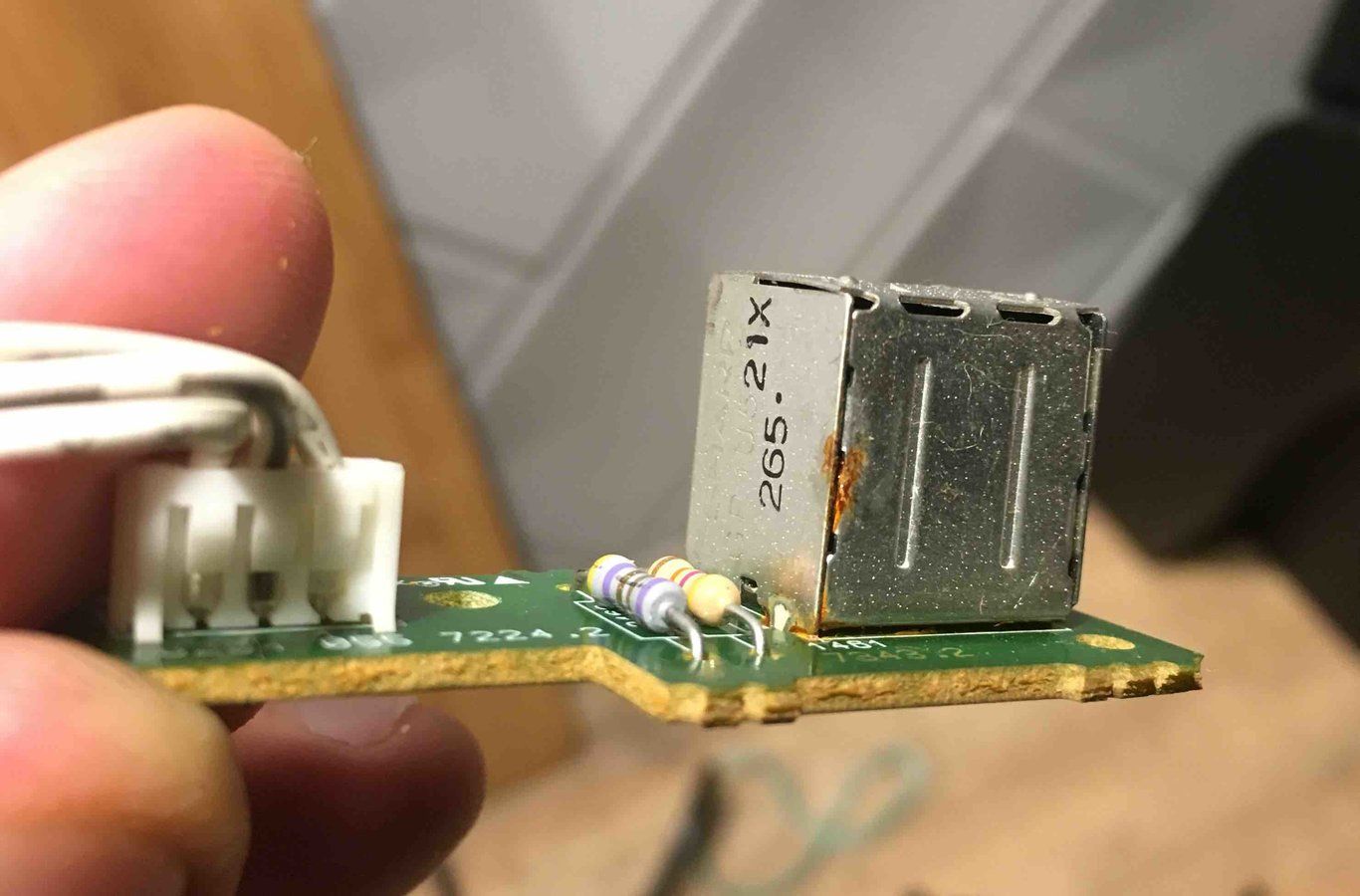

Wyjąłem też moduł IR i jego aplikacja też wydaje się prosta. Nie chciałbym jednak robić dziur w obudowie i wymyśliłem aby wstawić diodę IR gdzieś za przednią osłoną wyświetlacza, jest na to miejsce jednak cały moduł się nie zmieści. Pytanie czy można wylutować  metalową osłonę (czy to jest tylko osłona, czy może służy jeszcze do czegoś?) i przeciągnąć samą diodę a moduł elektroniczny zamontować gdzieś w obudowie (jest masa wolnego miejsca więc nie będzie problemu)? Zastanawiam się jeszcze nad tym rdzawym nalotem.

Zastanawiam się czy dla tego typu operacji powinienem wymontować też gniazdo RC5? Chciałbym zamiast niego umieścić gniazdo Coaxial (Tak jak pisałem wcześniej, chcę zachować obudowę w bardzo dobrej kondycji i nie chcę robić żadnych nawiertów i wykorzystać istniejące otwory) Czy jest w ogóle to możliwe albo czy może jednak lepiej wymontować tylną ścianę obudowy z 692 i  po prostu przenieść do 690?

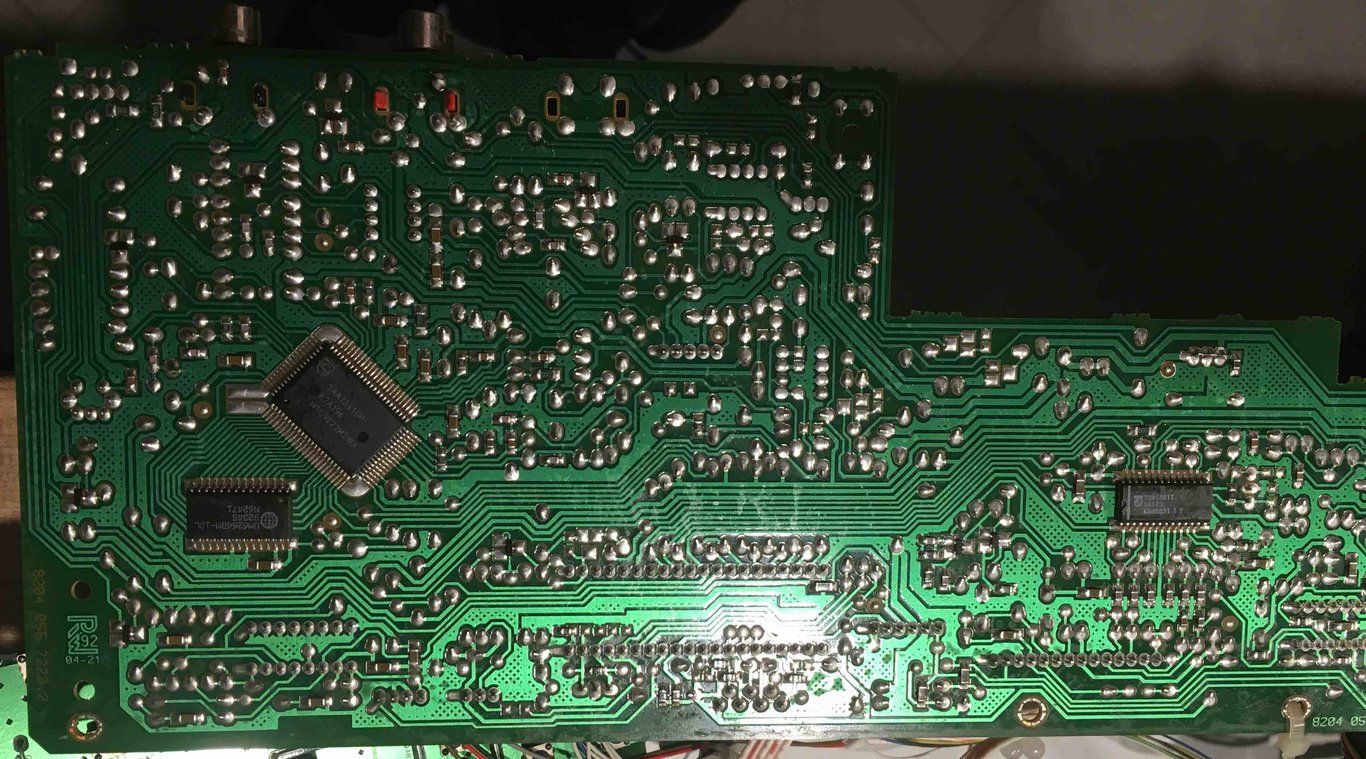

Poniżej zamieszczam zdjęcia z wnętrza CD 692 wraz z zaznaczonymi elementami których nie ma w CD 690. Proszę o odpowiedzi na powyższe pytania i oczywiście jeżeli macie jeszcze jakieś sugestie to proszę piszczcie śmiało!

Dziękuję, Paweł







CD 692 inside.jpg




bez nazwy.jpg
