klonik Unison Research Max 1


Recommended Posts

  • 3 weeks later...

na razie na dotarcie grają na zwrotce 6 db , woofer z cewką 2 mH , a drver ma 1 uf podłączony bezpośrednio a 4,7 uf przez 25 ohm . w teście na ucho jest zadziwiająco równo , basik zaczyna cicho od 28 Hz , a przy 30 hz już mruczy użytecznym poziomem.

jak głośniki się rozruszają to porobię pomiary , dopracuję zwrotkę i wykończenie . Ale co najważniejsze tam , gdzie salon podbija bas przy ok 70 hz mam dołek i w efekcie zero kluchy i przciągania......uf ,  jaka ulga , muszę się od nowa nauczyć słuchać muzy ?

Link to post
Share on other sites

czy ktoś mógłby pomóc mi zaprojektować lepszą zwrotkę o podziale między 800 a 1200 Hz z wykorzystaniem plików z pomiarami ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to post
Share on other sites
kolega doradza mi filtry wyższego rzędu , bo jest problem z fazą, unison użył pierwszego rzędu do drivera a drugiego do woofera.... jaka kombinacja tutaj byłaby optymalna - żeby fazowo było dobrze i podzial ok 1 kHz

Tego pierwszego rzedu do drivera nie byl bym pewny.
BTW.
Bylem u „ojca chrzestnego“ tego zestawu, dyskutowalismy, sluchalem (max1 i max 2), i bylem malo zachwycony. Bardzo agresywnie brzmiace i moim zdaniem podkolorowane.
Dziwna jest tez konstrukcja odwracajaca polaryzacje tweetera w celu dopasowania poziomu.

Czyli jak widzisz problemy z faza nie odgrywaja w tym wypadku az takiej roli IMG_6431.jpgIMG_6428.pngIMG_6427.png

Bylem bardzo napalony, dobrze by pasowaly do „living roomu“, ale na szczescie sie rozmyslilem

Link to post
Share on other sites

faktycznie wygląda że filtry drugiego rzędu mają obydwa głośniki .....

ja do klasycznych kolumn już nie wrócę, a mam Dali Grandy napędzane Gryphonem Callisto 2200,

dla mnie to właśnie moje Beymy grają naturalnie i realistycznie ?

Edited by Bogdan
Link to post
Share on other sites

Nastepnym konsekwentnym krokiem, dajacym ci wszelkie mozliwosci to zabudowa

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wtedy masz mozliwosc wyprobowania nieskonczonej ilosci zwrotnic i setupow ?

Connections

Analogue balanced XLR in and through

Analogue unbalanced RCA input

Digital AES in and through

Digital S/PDIF in and through

Digital Optical TosLink input

USB 2.0 configuration interface

Features

15 biquads per amplifier

Three selectable presets for filters

Link to post
Share on other sites

czekam na części do zwrotki , ale na razie uzyskałem bardzo bardzo przyjemne brzmienie na filtrach na które bez pomiarów nigdy bym nie wpadł, woofer tylko  przez cewkę 1,1 mH  a driver 15 Ohm i 1 uF w szeregu i to wszystko ? kolumienki grają soczyście, z jędrnym , ale szybkim basem, naturalnie , swobodnie , z nieskrępowaną dynamiką i głośnością, średnica dobra, wysokie super, miałem problem z ostrością najwyższych tonów , ale klon accu e407 rozwiązał problem i zamiast piasku teraz mam rozdzielczy szczegół . miałem nosa do zestawienia woofera 12 cali i drivera 1,4 cala - 15 cali zawsze grało mi ociężale , no może z wyjątkiem najlepszych jbl. Mam salon 42 m2 i te Beymy SM212 robią masakrę .

Link to post
Share on other sites

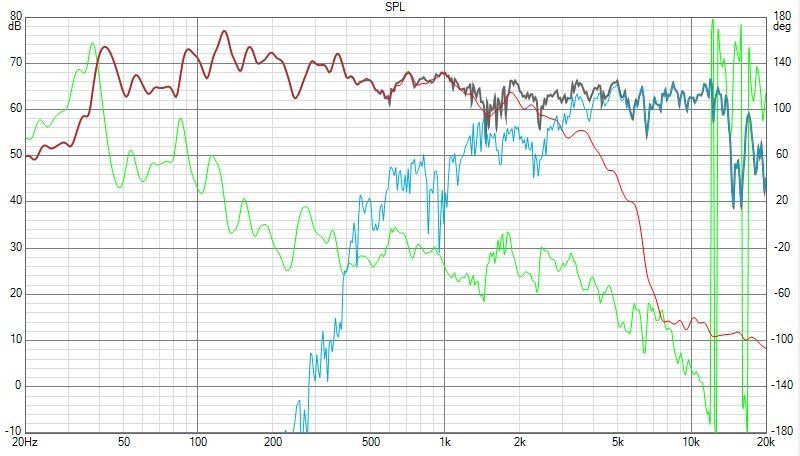

Pobrałem Twoje i pliki i po chwili wyszło mi, że :

  1. dałbym do masy jeszcze rezystor 10R w torze tweetera,
  2. natomiast dla Beymy zastosował notch filtr dla tej górki przy 1Khz  12R-6.8uF-4,7mH

tweeter oczywiście w odrwóconej polaryzacji

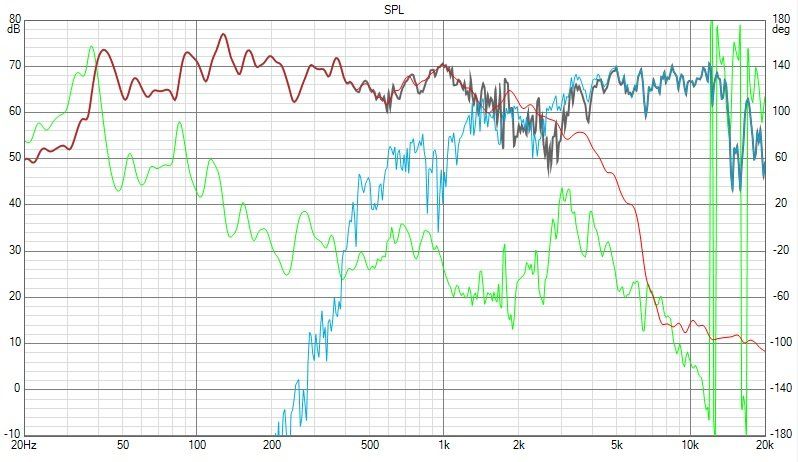

  1. Twoja zwrotnica,
  2. po poprawkach

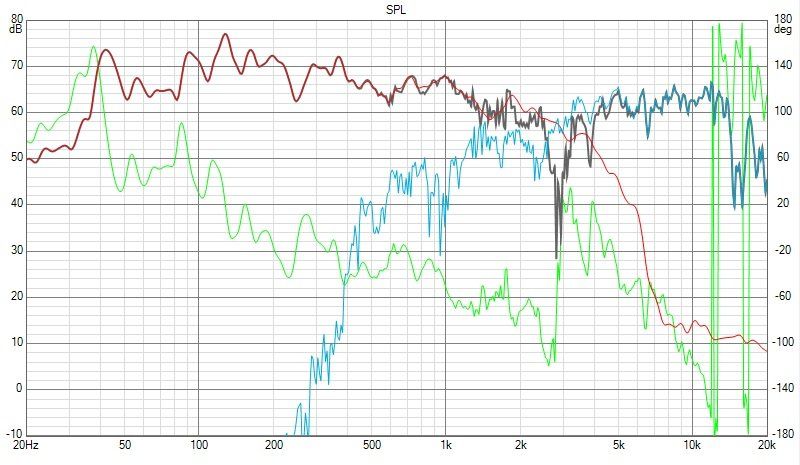

i to samo w przeciwfazie, jak widać poprawiło się zgranie fazowe



Edited by Ape

|______Naim MuSo______|

Link to post
Share on other sites

dziękuję ?

zamówiłem części na zwrotke drugiego rzędu i z niższym podziałem

pomiar drivera był roboony przez komdensator 18 uF , co chyba trochę zafałszowało fazę , poprawiłem ten pomiar i zrobiłem go bezpośrednio juz bez kondensatora.

nawet na tej prymitywnej zwrotce gra super

Link to post
Share on other sites
3 godziny temu, Bogdan napisał:

dziękuję ?

zamówiłem części na zwrotke drugiego rzędu i z niższym podziałem

pomiar drivera był roboony przez komdensator 18 uF , co chyba trochę zafałszowało fazę , poprawiłem ten pomiar i zrobiłem go bezpośrednio juz bez kondensatora.

nawet na tej prymitywnej zwrotce gra super

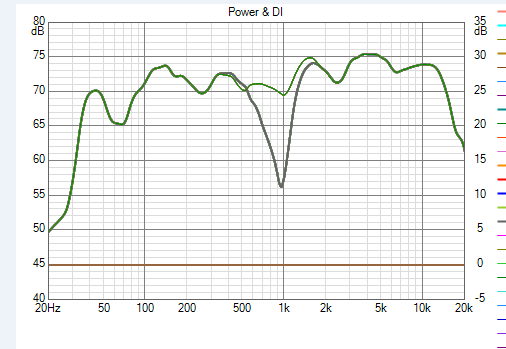

Pobrałem pliki i policzyłem "na kolanie"- lekko przerobiłem pierwszą wersję. Chociaż ta zabawa to psu na budę bez przebiegu impedancji.







Edited by jurek
Link to post
Share on other sites
22 minuty temu, jurek napisał:

Pobrałem pliki i policzyłem "na kolanie"- lekko przerobiłem pierwszą wersję. Chociaż ta zabawa to psu na budę bez przebiegu impedancji.

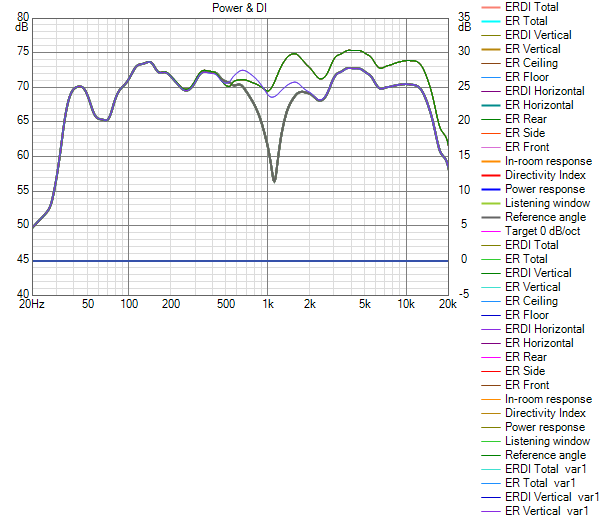

Obniżone wysokie w stosunku do poprzedniej (zielonej):

bogdan Power+DI.png

.

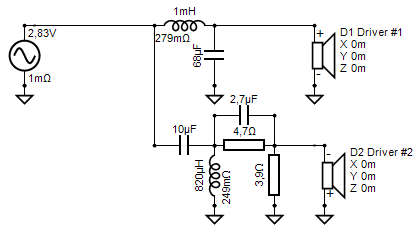

bogdan XO-schema-1.png

Edited by jurek
Link to post
Share on other sites

powiem Wam , że po wczorajszych odsłuchach porównawczych zdecydowałem o sprzedaży moich ukochanych Dali Grandów ? dla mnie już nie ma odwrotu . Grandy to kultura, przyjemność i wyrafinowanie , ale ja zakochałem się w brzmieniu ostrzejszym , bardziej wyrazistym i koncertowym . Dopracuję jeszcze strojenie i wygląd i na razie zostaję z Beymą Econwave ?

Link to post
Share on other sites
2 godziny temu, Bogdan napisał:

już lepiej nie umiem ?

proszę o opinie - im więcej recenzji , porad czy krytyki tym lepiej

OK1 mały.jpg

Jak wygląda w przeciwfazie?

Spróbuj znaleźć w róznych źródłach wykresów pomiarów głosników wraz z impedancją i na tej bazie  porobić symulacje. W takim przypadku będzie miał lepszy wgląd w wypadkową  charakterystyk impedancji.

Edited by jurek
Link to post
Share on other sites

1. Przecież to jest twoj zestaw głośnikowy, ty wiesz do jakiego wzmacniacza go pdlaczysz i jak ten wzmacniacz "znosi" niska/zmienna impedancje.

2. W zestawach aktywnych (obojętnie czy analogowych/cyfrowych z/bez DSP) chyba raczej nie stosują pasywnej korekcji impedancji i jako sobie bez niej radzą ?

Edited by xajas
Link to post
Share on other sites
