Witam,
Pacjent to Technics RS-B765, do pewnego momentu działał dobrze, jednak przestał odtwarzać kasety. Mechanizm otwierania działa ok, podobnie jak mechanizm przewijania - w obie strony bez problemu więc problemem nie jest lubiąca się w tym i pokrewnych modelach łamać zębatka  (którą i tak w miarę możliwości wzmocniłem rurką termokurczliwą). Po naciśnięciu "Play" mechanizm próbuje podnieść głowicę w górę, jednak po sekundzie odpuszcza i wraca do pozycji wyjściowej. Z dziwniejszych symptomów zauważyłem również, że silnik (chyba) krokowy nigdy się nie kręci, nie wiem czy to on jest winien sytuacji, lecz nie mam również pojęcia jak sprawdzić co z nim nie tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kapstan_Biasu]

W dniu 13.10.2019 o 17:05, mssc napisał:

... lecz nie mam również pojęcia jak sprawdzić co z nim nie tak.

No to czeka Cię spotkanie z serwisantem.

Ale jak już chcesz, to ściągnij instrukcję serwisową i zacznij od kontroli napięć zasilających. Zwłaszcza moduł sterujący silnikiem napędzającym wałek przesuwu.

Na jednym z pinów tej płytki, powinien być przebieg sinusoidalny pochodzący z płyty głównej.

Nie wiem czy ten silnik pracuje od razu po włączeniu zasilania, czy dopiero po naciśnięciu "Play".

Próbuje podnieść mostek z głowicami czy podnosi do właściwej pozycji i zaraz opuszcza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Października 2019 przez Kapstan_Biasu

[artur_65139]

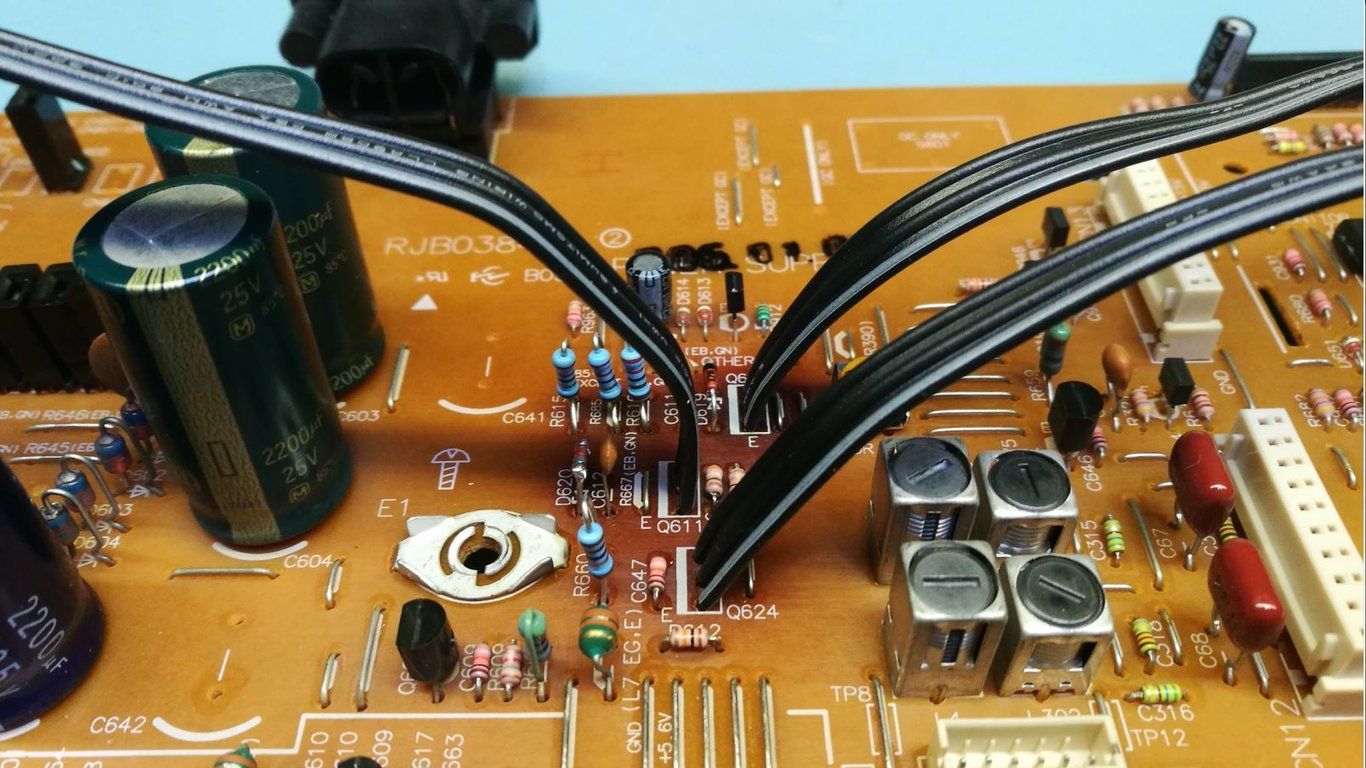

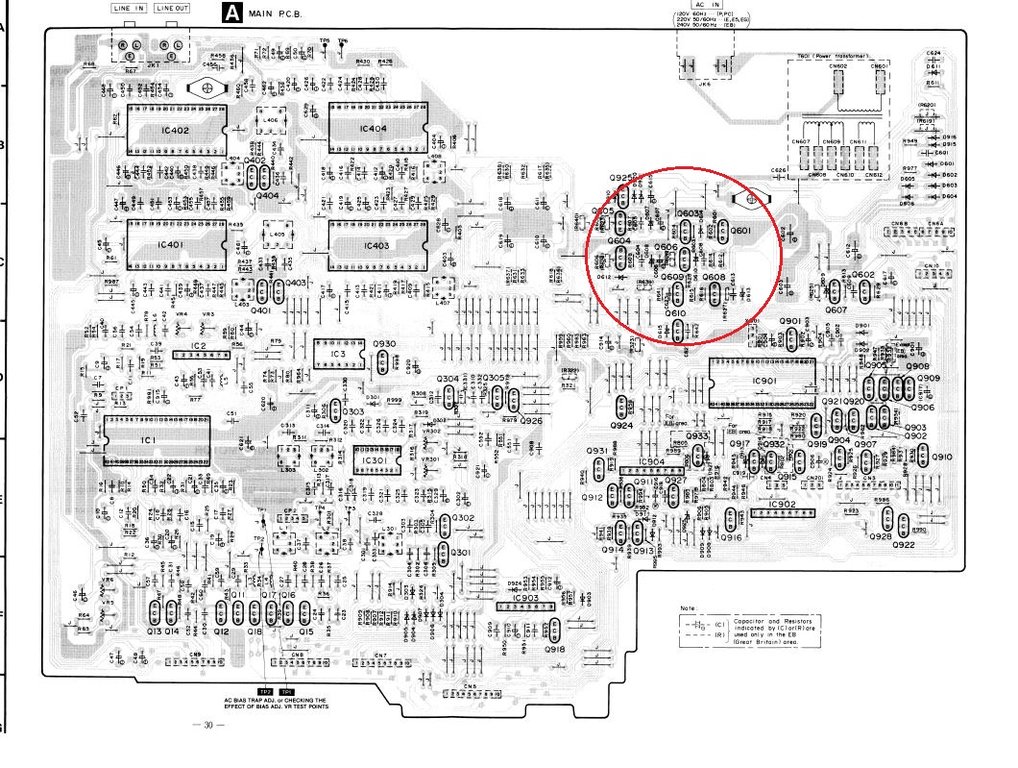

W tym deck-u wózek głowicy jest podnoszony poprzez koło zębate z krzywką, które jest napędzane (poruszane) silnikiem capstan-a. Nie ma tu dodatkowego do tej funkcji. Drugi silnik PLAY/FF/REW a trzeci do otwierania kieszeni. Sprawdź oczywiście najpierw napięcia zasilania silnika DD a potem strona 28 i 29 - sprawdź przebiegi oscyloskopem. Silnik DD powinien startować po włączeniu deck-a. Service manual-a Ci dołączam ? z linku bo jest duży. Sprawdź także czy nie przegrzewają się tranzystory w module zasiania. To przypadłość tej linii jak i RS-B965 na przykład. Potrafią ugrzać płytę i ścieżki odchodzą. Robiłem rok temu serwis RS-B965 i przy okazji wyprowadziłem je na zewnętrzne radiatory. Sprawdź u siebie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu znajdziesz coś u mnie na www o serwisowaniu:)
