ICEPower 1200as2 - budowa integry / końcówki

[ganjor86]

5 minut temu, Krzych 2 napisał:

Jeśli mógłbym coś poradzić. Nie montuj z radiatorem w zamkniętej obudowie. Lepiej jest kupić obudowę z aluminiowym spodem i otworami wentylacyjnymi od spodu . Moduł przykręć z użyciem pasty termoprzewodzącej wprost do spodu, a spód połącz termicznie kątownikami aluminiowymi z profilami bocznymi obudowy. Naturalny obieg powietrza warto by było wspomóc wentylatorem. Koniecznie uzyj wysokich nóżek, chodzi o cyrkulację powietrza od spodu. Gumki , które dostaniesz wraz z obudową od razu możesz sobie darować

A dlaczego nie pionowo z żeberkowym radiatorem ? Chłodzenie płytą dolną wydaje mi się gorszym rozwiązaniem a otwory w obu pokrywach powinno zapewnić lepszy przepływ powietrza i wtedy chyba nie będzie trzeba wentylatorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2021 przez ganjor86

[Robsonik]

Sposób @Krzych 2 jak najbardziej daje radę ale ja po wielu latach wyleczyłem się z wszelkiego rodzaju wentylatorami - wcześniej czy później coś zacznie szumieć , wibrować itd. Mnie nawet wentylator w laptopie zaczyna irytować szczególnie w nocnych sesjach odsłuchowych.

Moja obudowa ma 14 cm wysokości ale jest 4 cm luzu między modułem a górną pokrywą , taką miałem i taką użyłem.

5 minut temu, ganjor86 napisał:

A dlaczego nie pionowo z żeberkowym radiatorem ? Chłodzenie płytą dolną wydaje mi się gorszym rozwiązaniem a otwory w obu pokrywach powinno zapewnić lepszy przepływ powietrza i wtedy chyba nie będzie trzeba wentylatorów.

Dokładnie tak mam i daje radę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

9 minut temu, ganjor86 napisał:

A dlaczego nie pionowo z żeberkowym radiatorem ? Chłodzenie płytą dolną wydaje mi się gorszym rozwiązaniem a otwory w obu pokrywach powinno zapewnić lepszy przepływ powietrza i wtedy chyba nie będzie trzeba wentylatorów.

Bo to metoda pośrednia wymiany ciepła. Ciepło najlepiej odprowadzić najkrótszą drogą. Ugody , które mam tak są zamontowane i służą już chyba 12lat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

Czy ktoś miałby możliwość kupienia w polsce odpowiedniego radiatora wywiercenia na cnc otworów i wysyłki tego do anglii ? Moge zapłacić przez paypal.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sebasbox]

Jest do zrobienia. Ale jaki radiator bys chcial?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luckyguliver]

W dniu 15.10.2021 o 15:39, sebasbox napisał:



Ja pomimo, że drabinki Khozmo uważam za jedne z najlepszych to jednocześnie myślę, że nie pasywka nie pasuje do Icepowerów. Mam u siebie potencjometry khozmo zarówno jako pasywkę opartą o srebrne przewody i inne wodotryski ale mam też khozmo włożony do przedwzmacniacza lampowego i z czystym sumieniem mogę powiedzieć że Icepowery brzmią zdecydowanie lepiej z preampem lampowym.

Ja mam podobne doswiadczenia. Uzywam pre pasywnego na TKD 601 i jest "tak o". Mialem przez chwile CJ PV 10 za rada McGyvera i bylo o niebo lepiej. Niestety draznia mnie lampy w obsludze dlatego pozegnalem sie z nim choc z sonicznego punktu widzenia (slyszenia) bylo bardzo dobrze. Problem tez byl taki ze ten CJ nie maial XLR'ow. Niestety wiekszoc lampowych pre ampow z XLR kosztuje duze pieniadze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

28 minut temu, luckyguliver napisał:

Problem tez byl taki ze ten CJ nie maial XLR'ow. Niestety wiekszoc lampowych pre ampow z XLR kosztuje duze pieniadze.

Wystarczyło dołożyć transformatory symetryzujące np. Monacor LTR-110 plus gniazda XLR  i po problemie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Listopada 2021 przez Robsonik

[ganjor86]

Wystarczyło dołożyć transformatory symetryzujące np. Monacor LTR-110 plus gniazda XLR  i po problemie.

Jak wiele na jakości dzwięku traci się w porównaniu do podłączenia przedwzmacniacza z wyjściem XLR ? A może się nie traci bo przedwzmacniacz lampowy daje taką jakość że nawet przy transformatorach audio będzie to lepsze rozwiązanie niż przedwzmacniacz tranzystorowy z wyjściem XLR ?

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

3 minuty temu, ganjor86 napisał:

Jak wiele na jakości dzwięku traci się w porównaniu do podłączenia przedwzmacniacza z wyjściem XLR ? A może się nie traci bo przedwzmacniacz lampowy daje taką jakość że nawet przy transformatorach audio będzie to lepsze rozwiązanie niż przedwzmacniacz tranzystorowy z wyjściem XLR ?

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka


W tym wątku jest to fajnie opisane :





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

Transformatorki już mam Monacor DIB-110 polecił je McGyver. Także już i tak raczej ich użyje ale z ciekawości pytam na ile takie rozwiązanie jest w stanie konkurować z pełnoprawnym wyjściem XLR.

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

3 minuty temu, ganjor86 napisał:

Transformatorki już mam Monacor DIB-110 polecił je McGyver. Także już i tak raczej ich użyje ale z ciekawości pytam na ile takie rozwiązanie jest w stanie konkurować z pełnoprawnym wyjściem XLR.

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka


To jest najbardziej pełnoprawne wyjście symetryczne, ale DIB w tej aplikacji niestety niezbyt się nadają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

Co strace w porównaniu do lepszych transformatorków których możnaby użyć ? Jak wszystko uruchomie zawsze moge je zastąpić.

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

2 godziny temu, ganjor86 napisał:

Co strace w porównaniu do lepszych transformatorków których możnaby użyć ? Jak wszystko uruchomie zawsze moge je zastąpić.

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka


DIB jest bardzo dobrym transformatorem, tylko nie do liniowych aplikacji. LTR to line transformer a DIB to transformator diboxowy. Ma zatem klasyczną diboxową przekładnię 10:1 (prawie klasyczną, klasycznie powinno być 12:1), i w związku z taką przekładnią stukrotnie transformuje impedancję. To jak go sensownie podłączyć? W jedną stronę będziesz potrzebował 50V z przedwzmacniacza, żeby wysterować końcówkę, w drugą stronę wystraczy pół wolta, ale za to impedancja będzie rzędu 1k, więc trochę mało...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luckyguliver]

7 godzin temu, Robsonik napisał:

Wystarczyło dołożyć transformatory symetryzujące np. Monacor LTR-110 plus gniazda XLR  i po problemie.

Dolozyc czyli zainstalowac w przedwzmacniaczu? Czy tez zbudowac zewnetrzna "skrzynke"? Bo jesli mialbym modyfikowac pre to nie ma na to szans. Z dwoch powodow. Nie znam sie na tym oraz byloby go trudno potem odsprzedac.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Listopada 2021 przez luckyguliver

[Robsonik]

7 minut temu, luckyguliver napisał:

Dolozyc czyli zainstalowac w przedwzmacniaczu? Czy tez zbudowac zewnetrzna "skrzynke"?

To są malutkie trafka więc spokojnie można je montować w środku blisko gniazd wyjściowych. Dobrze jest też pomyśleć o dobrym ekranowaniu aby nie zbierały zakłóceń.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luckyguliver]

6 minut temu, Robsonik napisał:

To są malutkie trafka więc spokojnie można je montować w środku blisko gniazd wyjściowych. Dobrze jest też pomyśleć o dobrym ekranowaniu aby nie zbierały zakłóceń.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Plus wiercenie otworow pod gniazda XLR? 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

5 minut temu, luckyguliver napisał:

Plus wiercenie otworow pod gniazda XLR? 🙂

No niestety  - jak dla mnie najgorsza robota 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luckyguliver]

7 minut temu, Robsonik napisał:

No niestety  - jak dla mnie najgorsza robota 🙂

Taka operacja to tylko przy projekcie DIY 🙂 Orginalnego CJ przeciez tak nie potraktuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

1 minutę temu, luckyguliver napisał:

Taka operacja to tylko przy projekcie DIY 🙂 Orginalnego CJ przeciez tak nie potraktuje.

Jeżeli oryginał CJ to byłoby to nie wskazane takie działanie.

Pozostaje zrobić przejściówkę cinch - trafa - XLR  , ja tak zamierzam zrobić na początek aby przetestować różnicę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ksiezyc]

6 godzin temu, przemak napisał:

Ma zatem klasyczną diboxową przekładnię 10:1 (prawie klasyczną, klasycznie powinno być 12:1), i w związku z taką przekładnią stukrotnie transformuje impedancję.

Dlaczego stukrotnie , skoro 1:10? Chętnie bym poczytał więcej informacji bo dla mnie to nowy temat. W sumie wszystko to dla mnie nowy temat :).

Aktualnie mam DIB- 110 wstawione do pre klon Klimo Merlin i gra po XLR z 1200AS. LTR -110 kupione i czekają na wstawienie, tylko pcb musze zamówić.

Obecnie gra naprawdę fajnie choć nie mam porównania do grania po RCA bo od razu wstawiłem trafa. Kolejny krok to dodam gniazda RCA w klonie  do porównań i puszcze kablem RCA-XLR do wzmacniacza.

3 godziny temu, Robsonik napisał:

Dobrze jest też pomyśleć o dobrym ekranowaniu aby nie zbierały zakłóceń.

Z czego i jak wykonać takie ekranowanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Listopada 2021 przez ksiezyc

[przemak]

24 minuty temu, ksiezyc napisał:

Dlaczego stukrotnie , skoro 1:10?

Bo transformator transformuje z przekładnią i napięcie i prąd, nie zmieniając mocy. Czyli jeżeli z jednej strony ma 1V i 1mA czyli 1mW czyli ma 1k, to z drugiej strony ma też 1mW, więc jeżeli 10V to 0,1mA czyli 100k. I=U/R, prawo Ohma jak byk 😉

27 minut temu, ksiezyc napisał:

Z czego i jak wykonać takie ekranowanie?

Grube najlepiej miękkie żelazo. Obudowy moich małych urządzeń są z 2mm blachy stalowej - żadnych problemów 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ksiezyc]

12 minut temu, przemak napisał:

Bo transformator transformuje z przekładnią i napięcie i prąd, nie zmieniając mocy. Czyli jeżeli z jednej strony ma 1V i 1mA czyli 1mW czyli ma 1k, to z drugiej strony ma też 1mW, więc jeżeli 10V to 0,1mA czyli 100k. I=U/R, prawo Ohma jak byk 😉

Musze do excela wrzucić to będę miał bardziej obrazowo.  Dzięki za podpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

6 minut temu, ksiezyc napisał:

Musze do excela wrzucić to będę miał bardziej obrazowo.  Dzięki za podpowiedź.

Po co excel, wystarczy pamiętać że licznik się zwiększa a mianownik zmniejsza tyle samo razy, czyli kwadrat przekładni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

9 godzin temu, ksiezyc napisał:

Kolejny krok to dodam gniazda RCA w klonie  do porównań i puszcze kablem RCA-XLR do wzmacniacza.

Nie zapomnij o połączeniu minusa z masą w wtyczce XLR bo brum murowany .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

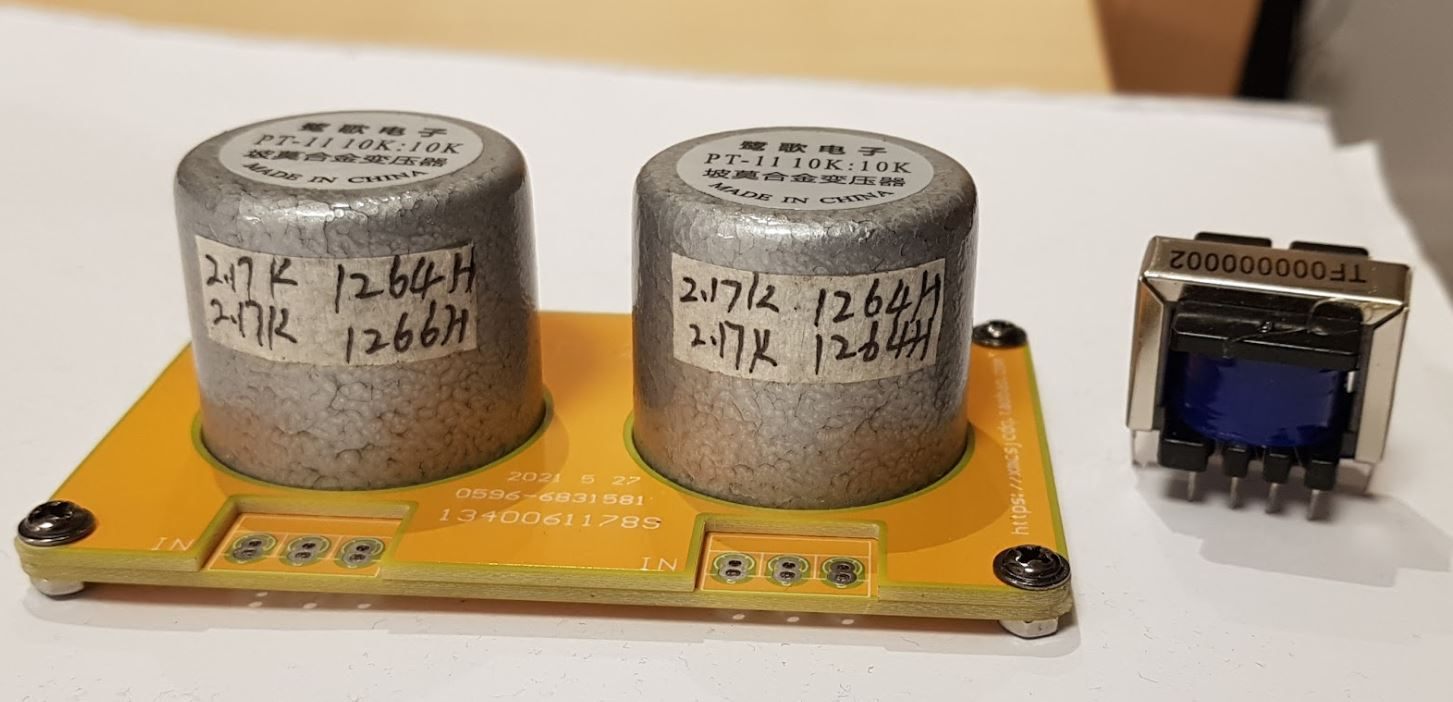

Szkoda, że te chińskie 10K:10K się nie nadają, bo wyglądaj całkiem solidnie. No i są już na pcb a ja dopiero muszę poszukać jakiegoś pcb dla Monacore'ów. Poza tym chińskie mają już podwójne ekranowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

9 minut temu, klinek napisał:

Szkoda, że te chińskie 10K:10K się nie nadają, bo wyglądaj całkiem solidnie. No i są już na pcb a ja dopiero muszę poszukać jakiegoś pcb dla Monacore'ów. Poza tym chińskie mają już podwójne ekranowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dlaczego nie, mogą się nadawać. Impedancja wejściowa tej końcówki jest spora, powinno być OK.

W dodatku w kubkach od razu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

3 minutes ago, przemak said:

Dlaczego nie, mogą się nadawać. Impedancja wejściowa tej końcówki jest spora, powinno być OK.

O...to wkładam chińczyki na początek 😉 Dzięki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

7 minut temu, klinek napisał:

O...to wkładam chińczyki na początek 😉 Dzięki!

Pochwal się jak to bangla.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

@przemak proszę jeszcze potwierdź czy ja dobrze rozumuję jak podpiąć tego chińczyka.

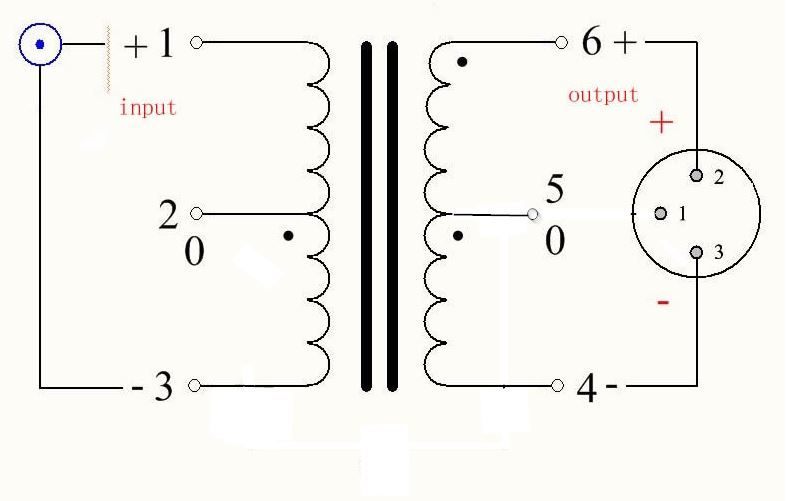

Na aliexpress jest taki rysunek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rozumiem, że mam podpiąć podobnie jak tego Monacor'a?

Odczepy 2 i 5 transformatora są nie podpięte? pin 1 XLR do masy układu albo po porostu do odczepu nr 3 transformatora. Czyli wychodzi na to samo co u chińczyka tylko, że nie podpinam masy / pinu numer 1 XLR do odczepu nr 5 transformatora?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

12 minut temu, klinek napisał:

@przemak proszę jeszcze potwierdź czy ja dobrze rozumuję jak podpiąć tego chińczyka.

Na aliexpress jest taki rysunek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rozumiem, że mam podpiąć podobnie jak tego Monacor'a?

Odczepy 2 i 5 transformatora są nie podpięte? pin 1 XLR do masy układu albo po porostu do odczepu nr 3 transformatora. Czyli wychodzi na to samo co u chińczyka tylko, że nie podpinam masy / pinu numer 1 XLR do odczepu nr 5 transformatora?

2 na pewno w powietrzu.

5 do masy albo nie. Zasadniczo nie, ale piszą, że wtedy wejście wisi bez polaryzacji. Eksperymentalnie bym sprawdził.

3-masa - tu pole do popisu. Najlepiej zrobić to na pstryczku (trzeba cincha odizolować od obudowy). Taki pstryczek nazywa się ground lift i jest niezwykle przydatny w razie przydźwięków albo innych pętli mas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
