Castle Severn II - zwrotnica


enkoder

Rekomendowane odpowiedzi

Chciałbym tym razem zająć się wymianą elementów w zwrotnicy kolumn Castle Severn II.
Głównie kondensatorów i może rezystora. Z tego co się dowiedziałem, to te expotusy są MKT i czy nie lepiej wymienić na polipropyleny? A jeśli w grę wchodzi rezystor, to na jaki typ, ten co jest to zwykły ceramik.

Wstępnie wybrałem kondensatory, wcześniej już ich używałem, ale nie w zwrotnicach

10uF

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

12uF

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

4,7uF

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

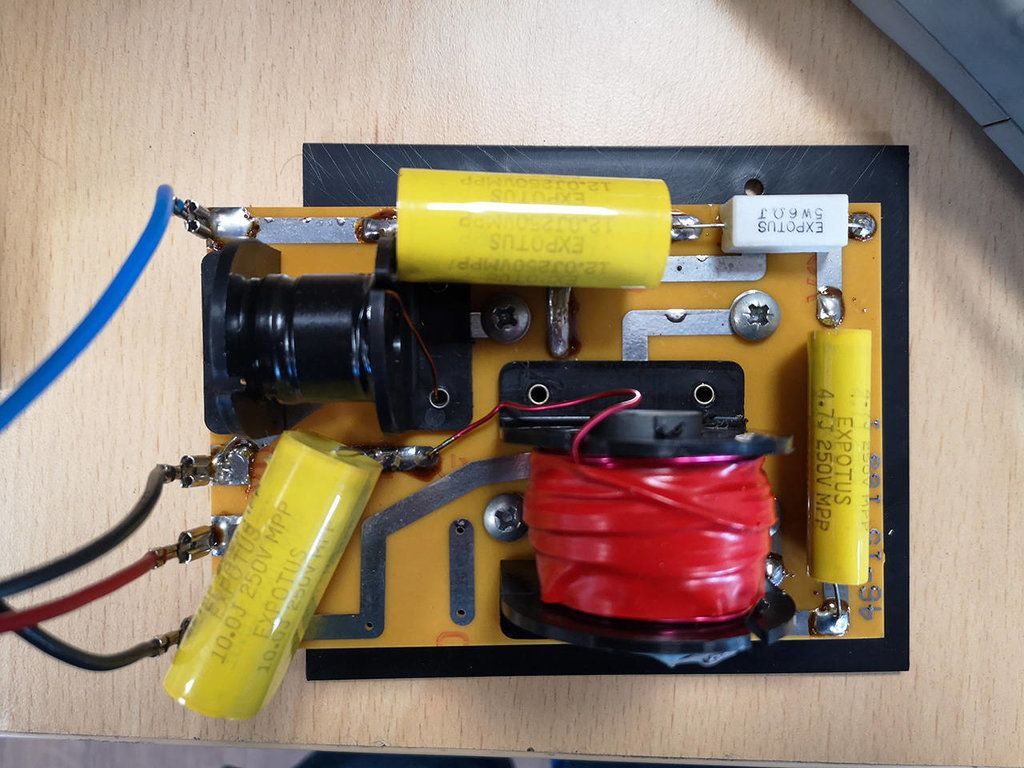

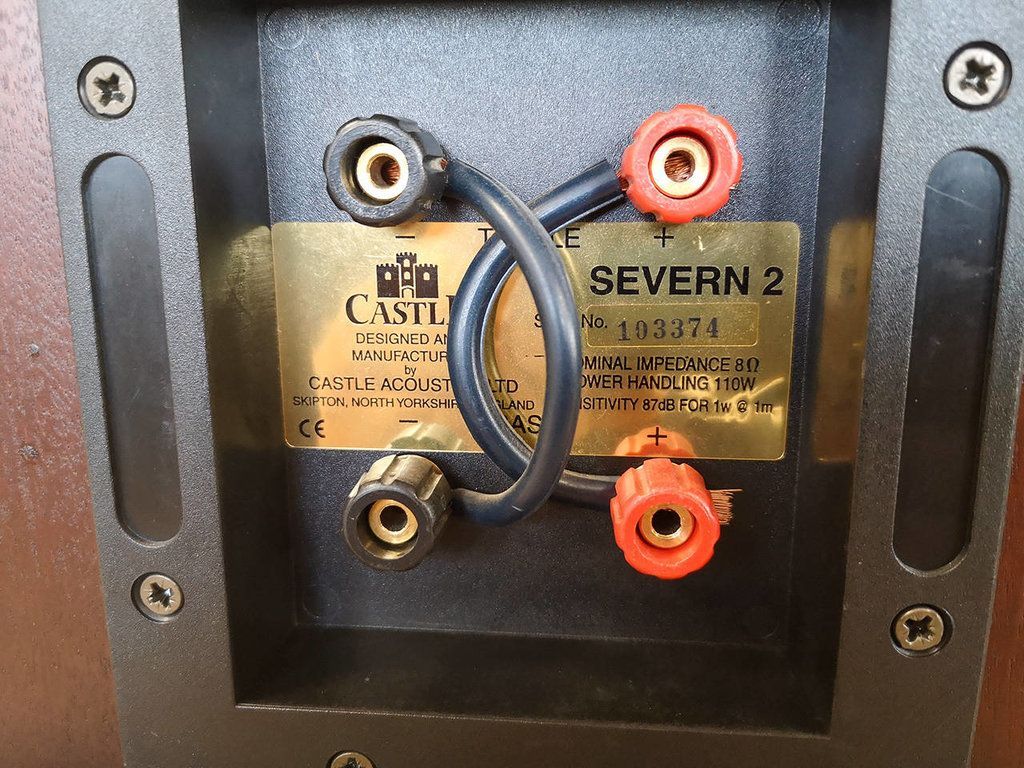

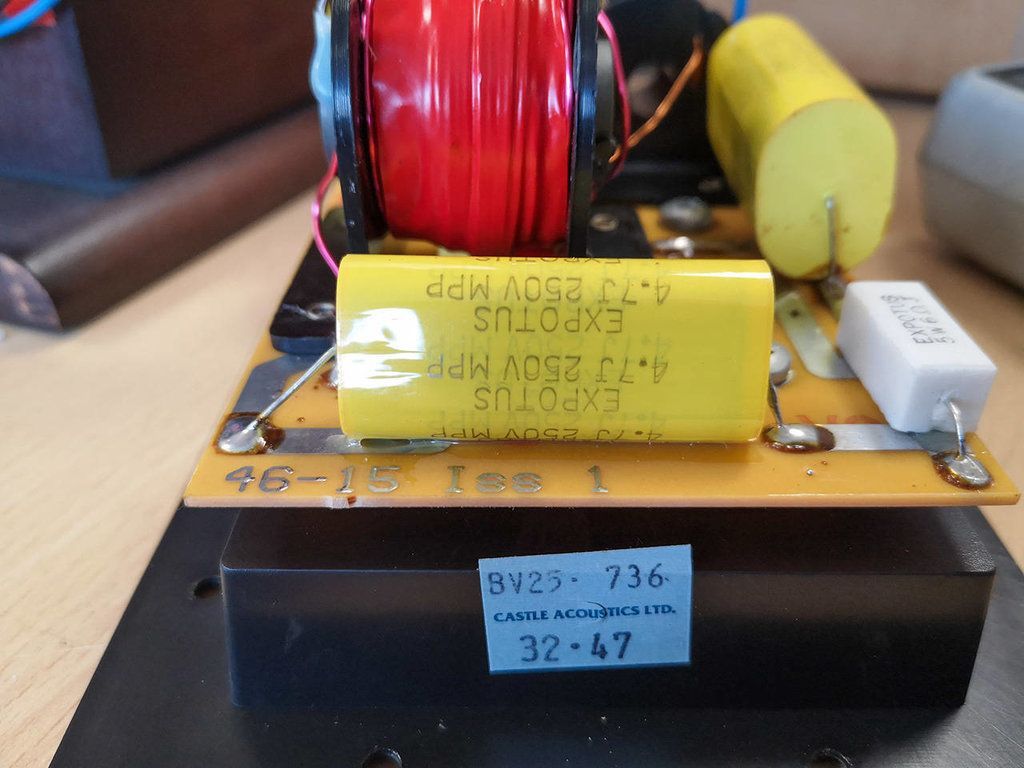

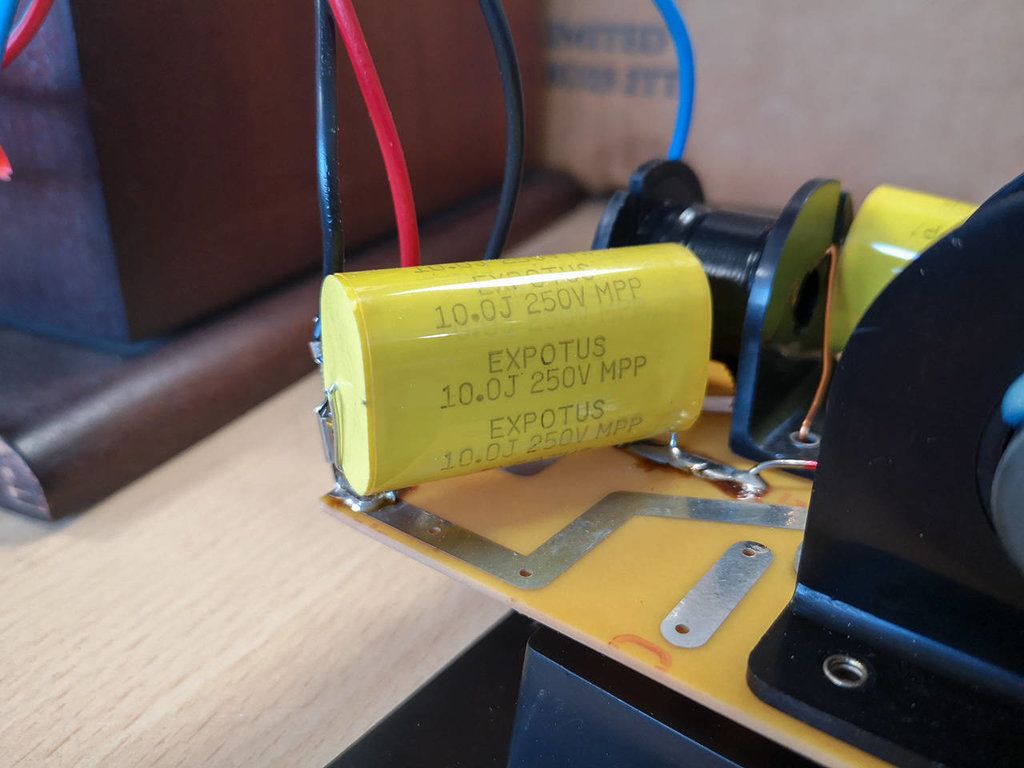

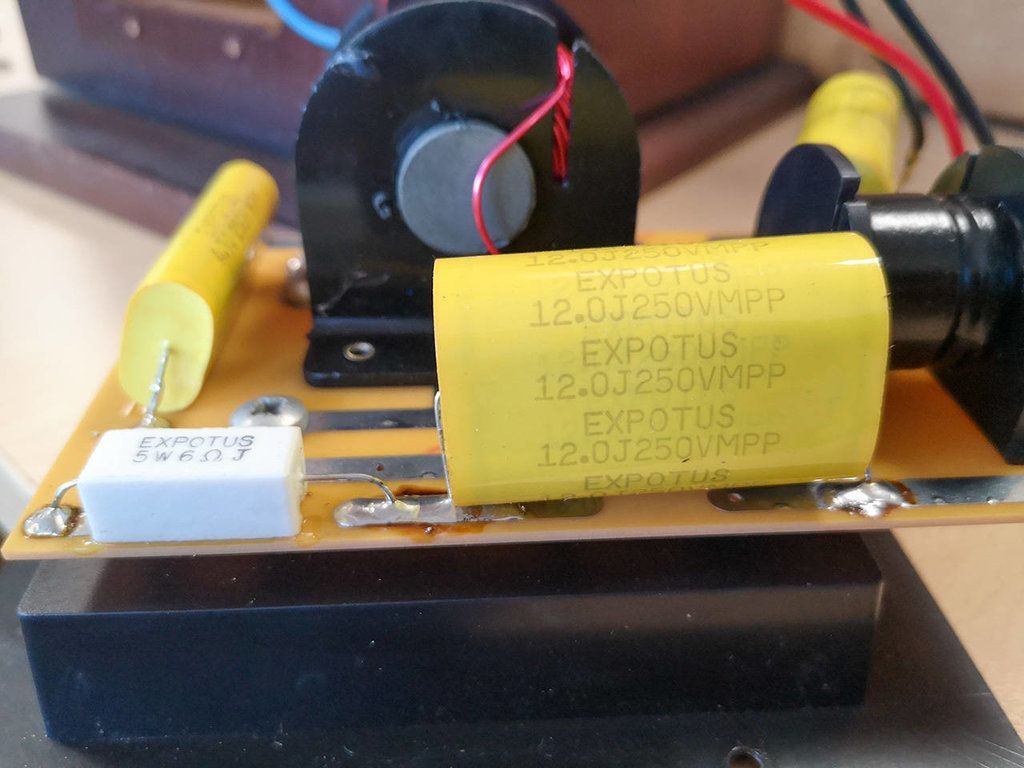

Poniżej zdjęcia zwrotnicy



IMG_20191025_160914 copy.jpg

IMG_20191025_160924 copy.jpg

IMG_20191025_160931 copy.jpg

IMG_20191025_160944 copy.jpg

IMG_20191025_161213 copy.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Co chcesz ugrać taką podmianką - czyżby było za dużo szczegółów i zbyt otwarte granie ?

Można jeszcze kable zarówno głośnikowe, jak wewnątrz kolumn dać o większym przekroju ...

Chyba, że jak to często bywa - poprawiasz sobie tylko samopoczucie ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach

3 godziny temu, enkoder napisał:

10uF

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

12uF

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

4,7uF

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

brrr...

Zmieniać plastik na inny plastik to nie ma sensu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Może mi się wydaje, ale mam wrażenie, że kolumny grają trochę "za ciemno". Mają mało góry i przez to są mało szczegółowe.
Wydaje mi się tak zapewne, ponieważ zauważyłem to dopiero, jak kupiłem obecnie posiadane Tannoy DC6T SE.
Po zakupie, Castle spakowałem do kartonów i wywiozłem do pracy z myślą, że tam będę ich używał, ale okazało się, że staruteńkie podłogówki Schneider-a też są jaśniejsze.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

''prześledź ''zwrotnicę  , jak ten 6ohm rezystor to tłumienie wysokotonowego bez grzebania w zwrotnicy dolutuj do niego równolegle 30 ohm  otrzymasz 5 ohm powinno rozjaśnić  , jak nie to mniejszy np 12 ohm otrzymasz 4 ohm , nie pomoże łatwo zlikwidujesz bez śladu , i możesz innaczej kombinować

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

8 godzin temu, enkoder napisał:

 Z tego co się dowiedziałem, to te expotusy są MKT i czy nie lepiej wymienić na polipropyleny?













przecież to są polipropyleny

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

6 godzin temu, audioburak napisał:

Chyba, że jak to często bywa - poprawiasz sobie tylko samopoczucie ?

O, to, to. ?

Zrób jak radzi jarekb.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

zanim zaczniesz  wszystko smażyć lutownicą zrób jak pisałem , a nie jesteś pewien do czego ten rezystor to go ''zmostkuj'' wysokotonowy powinien zagrać ''full'' głośnością , nic mu się nie stanie bo do odcinania częstotliwości jest kondensator , ale tyle to wiesz jako ''konstruktor ''

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

I McGyver ma rację, ale trzeba mieć schemat z wartościami cewek, albo ustrojstwo do ich zmierzenia.

Polipropyleny MKP są lepsze, ale jak ze wszystkim może się okazać, że MKT nie są najsłabszymi elementami ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez audioburak

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach

W poniedziałek prześledzę całą zwrotnicę i postaram się wyrysować schemat.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

28 minut temu, enkoder napisał:

@witek_z, natknąłem się na taką wypowiedź tutaj



przecież na kondensatorze pisze jak wół: MPP czyli masz napylane okładki na folię polipropylenową.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dobra, znalazłem,

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ale o co chodzi?

Zwrotnica na fotkach wygląda bardzo porządnie- lepiej, jak w wielu nawet droższych kolumnach: cewki dobrej jakości, ustawione krzyżowo, przyzwoite kondensatory, może rezystor mógłby być nieco lepszej jakości, ale też ujdzie. Moim zdaniem, poprawę można wykonać w okablowaniu, ale niekoniecznie wymieniając przewody, a zamieniając złączki na połączenia lutowane. I tyle w temacie poprawy jakosci tej zwrotnicy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
