6 godzin temu, hasos napisał:

Kolego, doczekamy się w końcu jakiejś opinii? :) Porównanie do maliny, starego SUBr. itp.  Może innych grajków?

Z porównywanych grajków miałem Usbridge, Usbridge Signature, Malina 3 i laptop.

Dwa zasilacze.

Jeden znany jako sprzęt zaprojektowany i wykonany przez forumowego kolegę @Muzg,



i drugi  kit z firmy Gotronik

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do jednego i drugie miałem już wczesniej kupiony transformator toroidalny firmy Breve.

7V i 50VA.

Sygnał z USB szedł od grajków do Dac Suol Note SD300, którego poddałem znacznej modyfikacji, tj.

Usunąłem kondensatory elektrolityczne na wyjściu sygnału z RCA i XLR.

Zamiast opampów 5532 wzmacniających owy wyjsciowy sygnał, zamontowałem układy dyskretne, tranzystorowe, pracujące w klasie A, polskiej firmy Staccato.

Jak również usunąłem chińskie zegary z XMOS, na 44.1 i 48 khz i zastąpiłem je najlepszymi Crystekami.

Sam dac Sabre również dostał topowy zegar Crystek zamiast chinola.



Dwie końcówki mocy B&O Ice power 250ASP i dalej monitory studyjne Dynaudio z Esotarami D330 na górze.

Okablowanie Oyaide



W moim subiektywnym odczuciu, szczególnie po wymianie zegarów co ciekawe, nie ma większych różnic miedzy tymi grajkami.

Laptop gra jakby najbardziej szorstko jako transport, a Malina najbardziej zlewa wszystko i jest najciemniej.

Różnic między USBridge a Usbridge Signature, za bardzo nie jestem w stanie wychwycić.

Nowsza wersja,  której sercem jest Malina a nie Sparky jak poprzednia, jest wyraźniej bardziej stabilna jeśli chodzi o software.

Tu i tu jest to Volumio, z płatnym Tidal. Co jakis czas, stare Usbridge dostaje czkawki i trzeba je resetować, by grało dalej.



Natomiast dość spora różnica jest na starszej wersji Usbridge, jesli chodzi o czułość na zasilanie.

Zasilacz Muzga jest ogólnie znacznie lepszy niż zasilacz z Gotronik, ale Hat USbridge + Sparky, zasilany z dwóch zasilaczy, gra inaczej z zależności który zasilacz gdzie podłączymy. (potrzebujemy dwóch by wykorzystać w pełni ten transport)

W konfiguracji, gdy Sparky zasilany jest Gotronikiem a Usbridge hat, Muzgiem, dźwiek jest lżejszy, bardziej przejrzysty, szybszy.

W odwrotnej sytuacji, gdy hat usbridge, zasilam Gotronikiem, dzwiek jest cięższy, wolniejszy jakby. Ma większą masę i brzmi tak jakby bardziej analogowo, cieplej. Bas jest podbity, góry jest mniej.

I to by była największa różnica z tej całej układanki. Różne brzmienie z różnych zasilaczy dalej się wyraźnie wychwycić, same transporty trudniej. Nie mniej pamiętam że różnice między transportami, z przed wymiany zegarów na topowe, w sekcji usb i sabre w DAC, były bardzie wyraźne. Okazuje się że dobre zegary są o wiele mniej czułe na sieczkę na usb i nawet ze zwykłą maliną na ładowarce od telefonu gra to na pewno znośnie.





  • Like 3
  • Thanks 1

Share this post


Link to post
Share on other sites

Czyli mówiąc inaczej - transport ma zapewnić stabilność i wygodę działania a przetwornik - jakość dźwięku. Pewne uproszczenie ale mniej więcej w tym kierunku to idzie.

Share this post


Link to post
Share on other sites
xavian
2 godziny temu, rambo54 napisał:

Nowsza wersja,  której sercem jest Malina a nie Sparky jak poprzednia, jest wyraźniej bardziej stabilna jeśli chodzi o software.

Tu i tu jest to Volumio, z płatnym Tidal. Co jakis czas, stare Usbridge dostaje czkawki i trzeba je resetować, by grało dalej.

.Może to problem Volumio. Na  Dietpi czkawka nie  występuje na starym USBridge.

Edited by marekzawa

Share this post


Link to post
Share on other sites
To jest problem Volumio. Ale instalacja prosta i chciałem na szybko takie same systemy.
A może jednak to jest wina tego nowego kernela, o którym już wspominałem?

Share this post


Link to post
Share on other sites

Volumio mi się wiesza od kiedy istnieje, czy to na malinie czy sparky. Po prostu nagle podczas zmiany utworu na inny, znaleziony w Tidal, nie puszcza dźwięku i pomaga tylko restart. Mam tego po dziurki w nosie

Share this post


Link to post
Share on other sites
Volumio mi się wiesza od kiedy istnieje, czy to na malinie czy sparky. Po prostu nagle podczas zmiany utworu na inny, znaleziony w Tidal, nie puszcza dźwięku i pomaga tylko restart. Mam tego po dziurki w nosie

Dziwne. Grałem długi czas na volumio i nie miałem takich problemów. Próbowałeś zainstalować na inną kartę?



Btw. Gdzie kupowałeś crysteki do xmos?



Share this post


Link to post
Share on other sites

Mam dwie karty Emmc, i szybkie SD.

dla mnie te Volumio jest najbardziej przyjemne graficznie ale stabilności nigdy to nie miało



Crysteki w Mouser lub Digikey

Share this post


Link to post
Share on other sites
Godzinę temu, piotrek7 napisał:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



U mnie też digione signature pod moode grało jakby lepiej niż z Roonem . Cały czas się waham, czy zamawiać usbridge sign, bo cena wysoka. Najchętniej kupiłbym używkę.

Share this post


Link to post
Share on other sites

rambo54 nie sprzedawaj usbridge sign... Bo jest on lepszy niż sparky z usbridge czy rpi...

Ale nie zawsze łatwo to usłyszeć 🙂

Po prostu w pewnym momencie ulepszania te różnice nie rzucają się nam od razu w twarz.
Sam się pewnie przekonałeś jak nawet stary usbridge z dobrym zasilaczem gra fajnie
i wydawało się, że gra to podobnie do nowego Signature. Ale coraz lepsze zasilanie powoduje że
w nowym Signature jest lepiej, a stare spc w pewnym momencie już nie reaguje na poprawę zasilania,
bo hamuje to np. jego własne zasilanie na płytce... Oczywiście hamulcem jest nie tylko zasilanie ale
też różnego rodzaju śmieci które dostarczamy do niego (najczęściej np. przez masę).
Dlatego różne zabiegi czasem pomagają.
Np. w obudowie nowego usbridge sig jest dodatkowe złącze do podłączenia do zasilacza shanti,

aby odprowadzić zakłócenia (to taki jakby 3 przewód do zasilania). Ale to zawsze jest do indywidualnego
przetestowania, bo zawsze zależy od całego systemu. Np. może być tak że "masa" DACa podłączonego po USB
odprowadza zakłócenia i dołożenie tego przewodu utworzy pętlę i zakłócenia wzrosną. Wszystko zależy...
Zakłócenia np. super przedostają się po skrętce, dlatego np. różne izolatory mają sens... Dlatego u niektórych
klucze WiFi mogą zagrać lepiej, jeśli zakłócenia ze skrętki są większe niż te co generuje klucz WiFi. Ale klucz WIFI
też "sieje".

Budując układy do pomiarów audio np. na zewnętrznych kartach warto czasem spojrzeć na szumy tła..
Robiąc to np. na laptopie wydaje się, że lepiej powinno być jak odłączymy zasilanie laptopa, a tu można się
zdziwić. Gdy laptop jest zrobiony zgodnie ze sztuką to własnie masa zasilacza odprowadza trochę "śmieci"...

Jest trochę tych elementów które "niszczą" naszą pracę, dlatego czasem nie słyszymy poprawy, czy zmiany
gdy wstawiamy coś nowego.
Zresztą pewnie nie wszystko wiemy, zresztą konstruktorzy też o tym piszą, że nie wiemy o wszystkich parametrach
które mają wpływ na dźwięk. Ale z zakłóceniami to zawsze warto walczyć 🙂

W Usbridge Signature z dobrym zasilaniem mamy ciemniejsze tło, a za tym
idzie lepsza dynamika, ale jest małe ale, że jeszcze wiele zależy od "otoczenia".
Dlatego ta skala poprawy może być różna...

Kolejnym elementem to oprogramowanie, testowałeś różne systemy i wiesz że brzmi to różnie. Więc i "oprogramowanie"
ma wpływ, a raczej co to oprogramowanie robi ze sprzętem...

Ja preferuję "czyste" system tylko w trybie tekstowym, bez żadnych graficznych nakładek np. dietpi ale bez
tej AlloGUI.
Wiem że dla wielu GUI to ułatwienie, a czysty txt to bariera, ale jak już piszę to i o tym trzeba wspomnieć.
Ciężkie systemy to większe obciążenie, większe temperatury, więcej procesów i to też generuje "jakieś śmieci"...

Kolejnym elementem przemawiającym za Usbridge Signature to to, że jest Raspberry kompatybilne.
A popularność jest bardzo ważna, to oprogramowanie które dłużej będzie wspierane, bo wiąże się z popularnością.
Signature oparte jest na Compute Module, co jakiś czas powstaje nowa wersja CM, a wtedy jest duża szansa,
że nowe CM będzie działało na signature...

To tyle tak na szybko...


Edited by PJotr
  • Like 3

Share this post


Link to post
Share on other sites

Na razie chyba nikt nie testował.

Mam digi One, usbridge bez Signature jest wyraźnie lepszy od niego.

Share this post


Link to post
Share on other sites
6 godzin temu, Bartik napisał:

Usbridge signature czy Digi one signature Pi4  co lepiej gra?

Ale to będzie bardzo zależało od posiadanego daca.

  • Like 3

Share this post


Link to post
Share on other sites

Słuchałem usbridge bez signature +shanti +chord + Dynaudio C1 confidence +Tidal +roon,granie raczej po jasnej stronie .Chwile później  digi One signature  RPi 4+zasil.robiony na wzór Lucarto +chord i C1 + tidal bez roon i tu granie po stronie cieplejszej dla mnie Ok.Usbridge po USB , Digi one po coax.

Ciekawe jak gra usbridge signature.



  • Like 1

Share this post


Link to post
Share on other sites

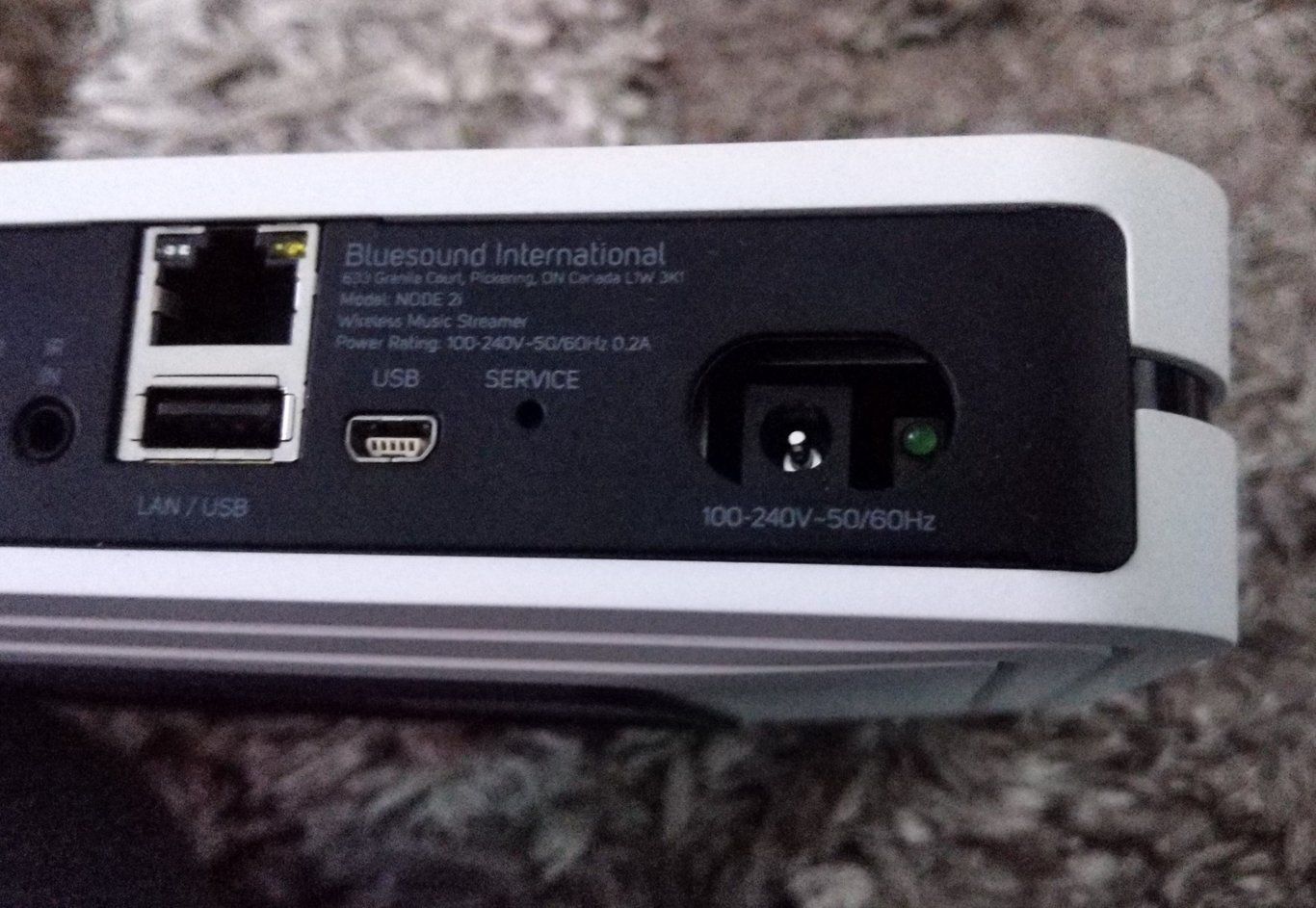

Postaram się jutro już opisać jak moje wrażenia odsłuchowe USBridge Siganture. Konfrontowałem z Node2i na zasilaniu liniowym Sbooster. USBridge Sig. również z zasilaniem Sbooster.






  • Like 1

Share this post


Link to post
Share on other sites

Dziś stałem się szczęśliwym posiadaczem Usbridge Signature. Na razie gra na powerbanku. Mam porównanie do samej maliny z usb, maliny z DX200 po optyku i coaxie do daca, cuboxie do daca po usb i optyku, do tego laptop, optyk z peceta... Usbrige gra najbardziej przejrzyście i słychać sporo dodatkowych mikrodetali. Zauważyłem dość  duże różnice w zależności od os-a na karcie, stanęło na GentooPlayer (kompilacja z 26 stycznia).

Reszta systemu: Gustard x22, Pass F6 własnej konstrukcji i cno-25 Troelsa Gravesena.

Usbridge na pewno ze mną zostaje, muszę pomyśleć o jakimś dobrym zasilaczu.


  • Like 3

Share this post


Link to post
Share on other sites
18 godzin temu, kamson napisał:

Dziś stałem się szczęśliwym posiadaczem Usbridge Signature. Na razie gra na powerbanku. Mam porównanie do samej maliny z usb, maliny z DX200 po optyku i coaxie do daca, cuboxie do daca po usb i optyku, do tego laptop, optyk z peceta... Usbrige gra najbardziej przejrzyście i słychać sporo dodatkowych mikrodetali. Zauważyłem dość  duże różnice w zależności od os-a na karcie, stanęło na GentooPlayer (kompilacja z 26 stycznia).

Reszta systemu: Gustard x22, Pass F6 własnej konstrukcji i cno-25 Troelsa Gravesena.

Usbridge na pewno ze mną zostaje, muszę pomyśleć o jakimś dobrym zasilaczu.


A jak względem samej maliny po usb?

Share this post


Link to post
Share on other sites

Tak jak wcześniej już kilka razy było napisane, zależy od wszystkiego dookoła maliny:

-jakie masz usb w dacu

-jakie zasilanie RPI

-jak mocno kolumny potrafią pokazać lub ukryć wszystkie niedoskonałości systemu

-jak grasz muzykę - właśnie porównuję Roona vs Audirvana i ta druga gra przyjemniej (różnica jest spora)

-ktoś na zagranicznym forum pisał o konkretnym switchu przed usbridge, bo slyszał różnice 🙂

Sama malina nie grała źle, ale Allo to inna bajka

W botlandzie Usbridge ma być dostępny za 3-4 tygodnie (przynajmniej tak twierdził ich handlowiec). Najlepiej poczekaj, zamów, a jak nie podejdzie to oddasz. Opieranie się wyłącznie na subiektywnych opiniach innych ludzi to trochę kupowanie kota w worku. 2 na 3 osoby będą zadowolone, a ta 3 będzie wściekła 🙂

  • Like 2

Share this post


Link to post
Share on other sites

Goła malina gra mizernie w porównaniu z USBridge signature i poprzednikiem USBridge plus dobre zasilanie mostka.

Efekt zależy tak jak napisał poprzednik od jakości reszty toru, od DAC do głośników / słuchawek.

Im lepszy tor tym bardziej słyszalne różnice.

Edited by marekzawa

Share this post


Link to post
Share on other sites

Zapomniałem dopisać w poprzednim poście, że malina u mnie nie grała źle, ale kolumny z nią w ogóle nie pokazywały basu, a naprawdę potrafią. Z usbridge się przy większej głośności jest "wesoło" z pełną kontrolą i cudowną fakturą 🙂

  • Like 1

Share this post


Link to post
Share on other sites
16 godzin temu, marekzawa napisał:

Na dobrym bardzo cichym zasilaczu usłyszysz co potrafi 🙂

Przekonam się niebawem 🙂 aktualnie gra na zasilaczu impulsowym od cuboxa i okazuje się że jest przyjemniej niż na powerbanku. Może to dlatego, że zasilacz 3A a powerbank max 2A? Zastanawiam sie czy to też nie wpływ wygrzewania, bo jednak Usbridge ma sporo elektrolitów na pcb.

Edited by kamson
Literówka

Share this post


Link to post
Share on other sites

Powerbank to nie jest zasilacz dla takiego urządzenia jak Usbridge ani żadnego urządzenia audio w zasadzie.

Share this post


Link to post
Share on other sites



Ciekawe jak gra usbridge signature.

Określił bym jako granie neutralne. Na pewno nie ciepłe. Jest dużo szczegółów, detali, bas jak na być to jest, ale nie wychodzi przed szereg.

Share this post


Link to post
