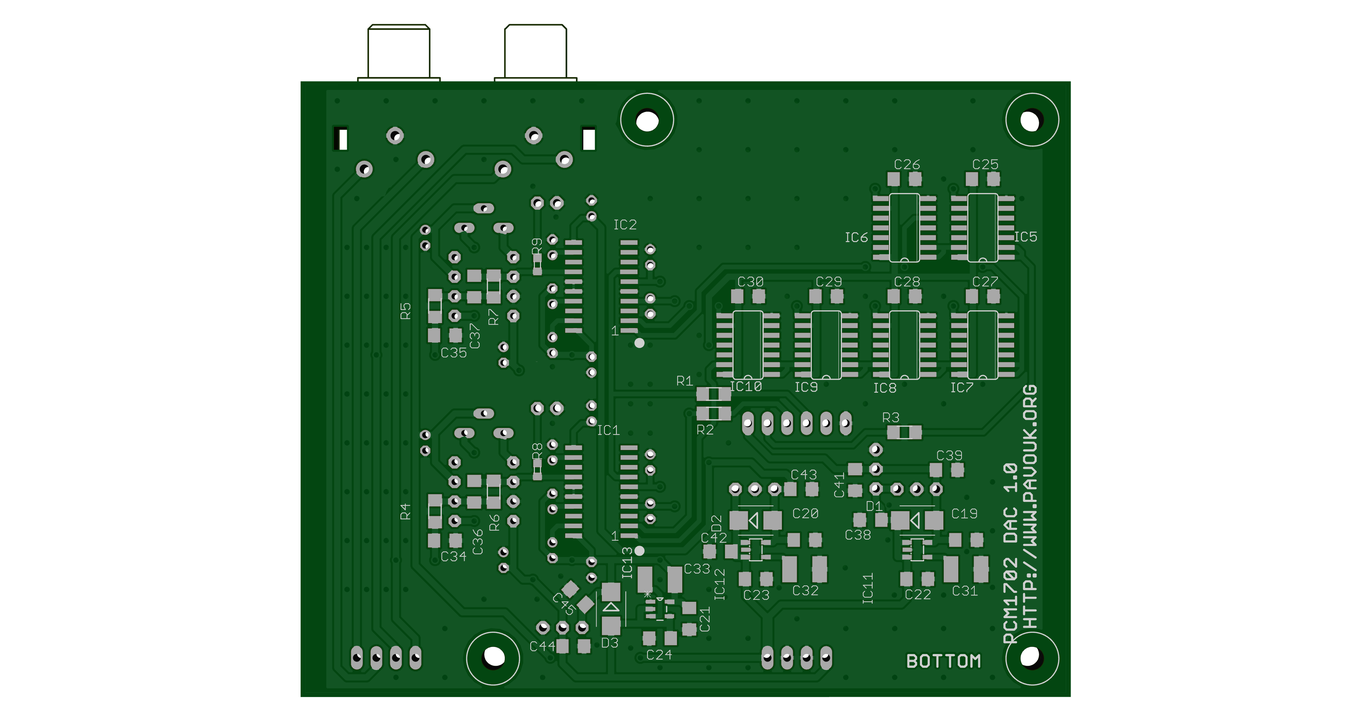

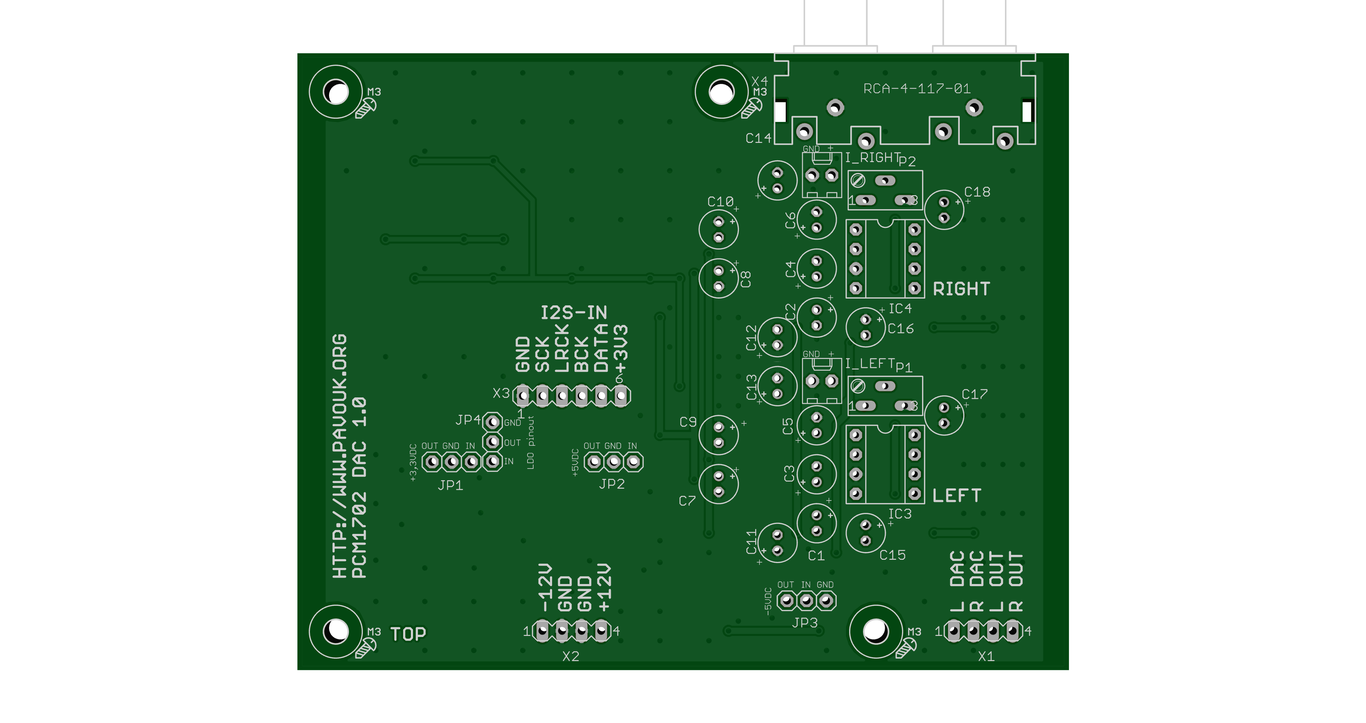

PCB PCM1702

Zmiany:

- wyrzucenie oryginalnych otworków montażowych,
- wrzucone nowe otworki zgodne z rozstawem płyt montażowych modushop,
- dodane miejsca na regulatory Muzg'a (zachowany odstęp między PCB regulatorów) lub 78XX;79XX , opcje:
a) IC11 (+3V3) możliwość zalutowania regulatora od Muzg'a w miejsce JP1 ; możliwość zalutowania LDO w JP4 (LDO mają inny pinout niż 78XX). Z czego to napięcie zasila tylko i wyłącznie izolator i2s jeśli ktoś takowy stosuje, jeśli nie to nie ma sensu lutować tutaj nie wiadomo czego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

b) IC12 (+5V) możliwość zalutowania regulatora od Muzg'a w miejsce JP2 ; możliwość zalutowania 7805

c) IC13 (-5V) możliwość zalutowania 79XX
- dodane kondensatory 1206 na we i wy stabilizatorów 78XX 79XX (wartości sobie należy dobrać wg kart katalogowych stabilizatorów)

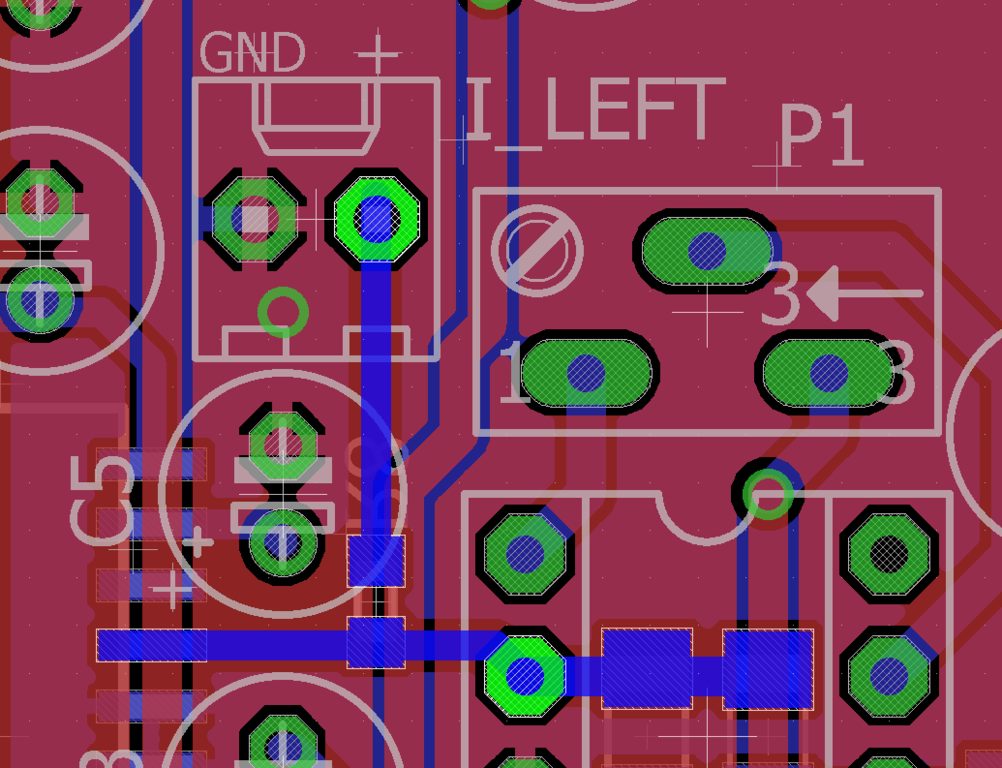

- dodane złączki z rastrem 2.54mm dla wyjść prądowych z PCM1702 - sygnał zostanie podany na te złączki dopiero po wlutowaniu rezystorów w obudowie 0603 (lub kynaru/druciku/zworki z cyny) :

- nie będzie możliwości wlutowania PCM1702 w wersji przewlekanej - nie ma miejsca, a ja nie mam czasu, żeby przerabiać PCB i robić miejsce pod wersje przewlekaną (tak jak wspomniałem, za dużo zabawy, wolałbym PCB od zera narysować). Jakby kogoś męczyła wersja przewlekana to można zrobić adapterek SMD/THT, ale znowu PCB by musiałaby być na dystansach minimum 25mm od dołu.

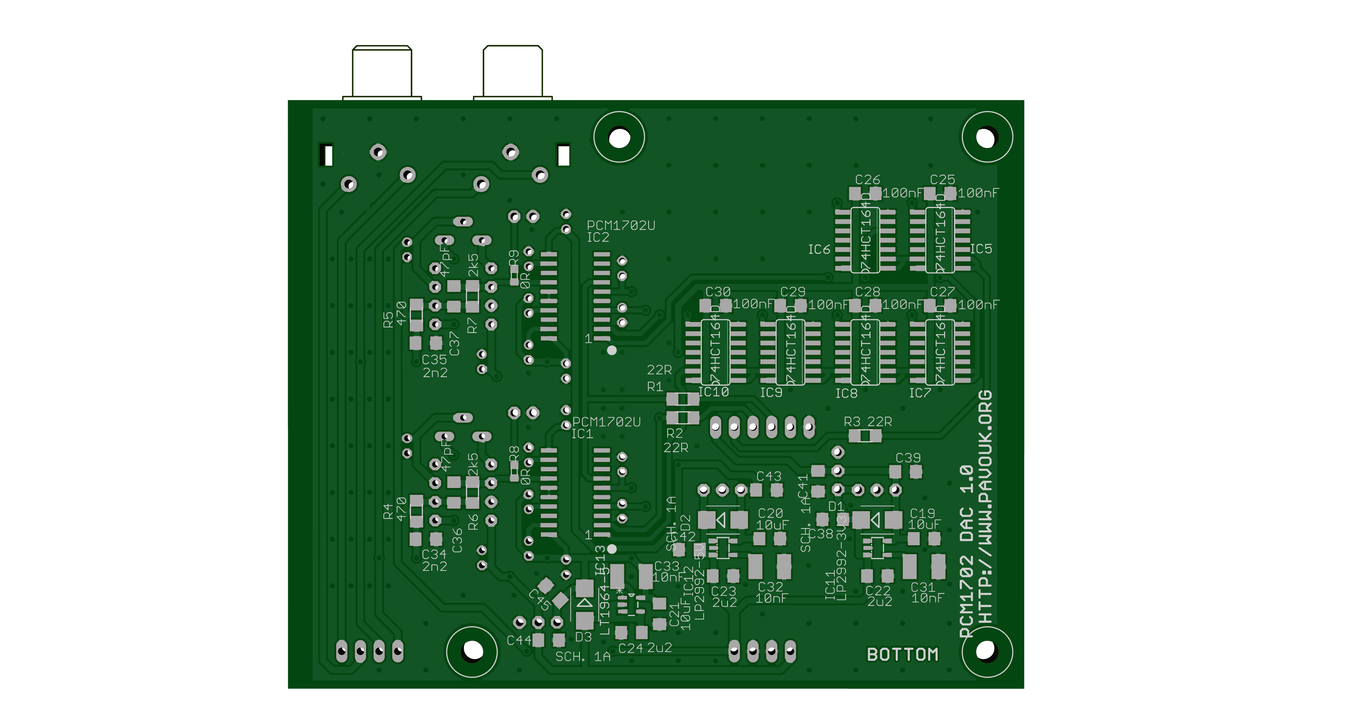

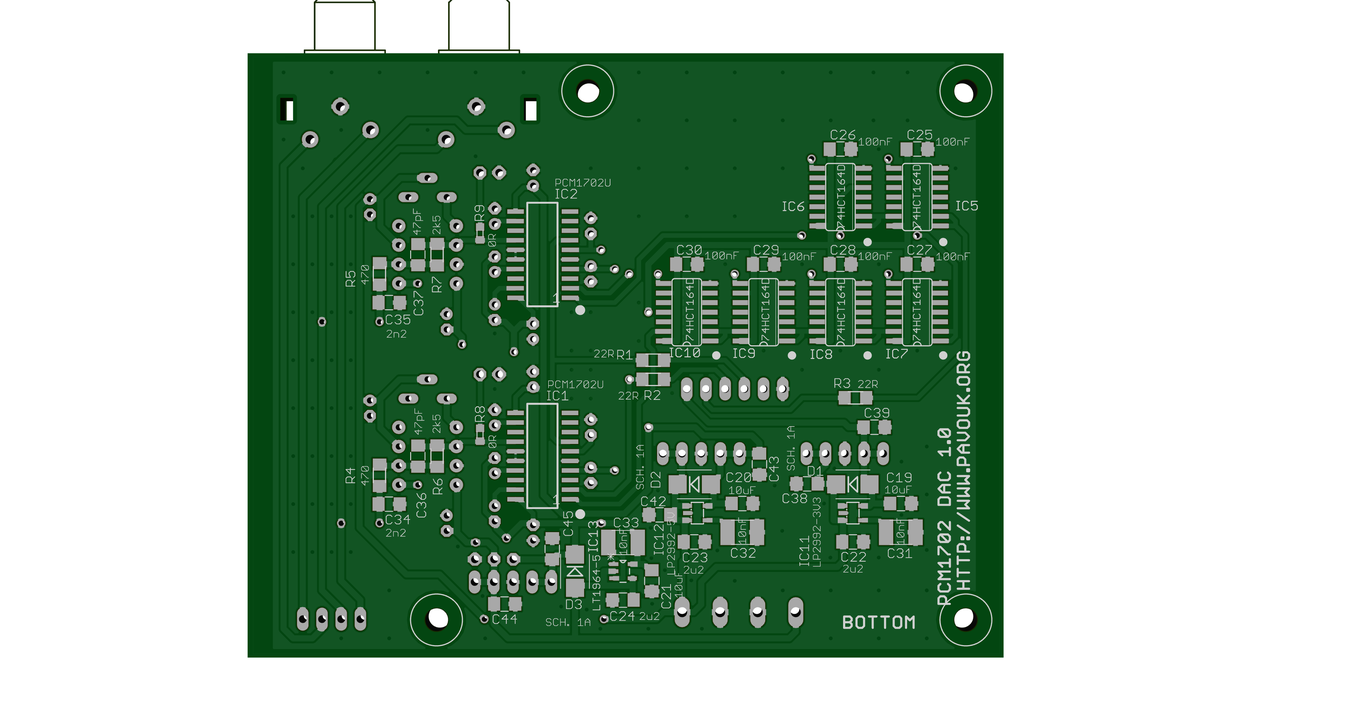

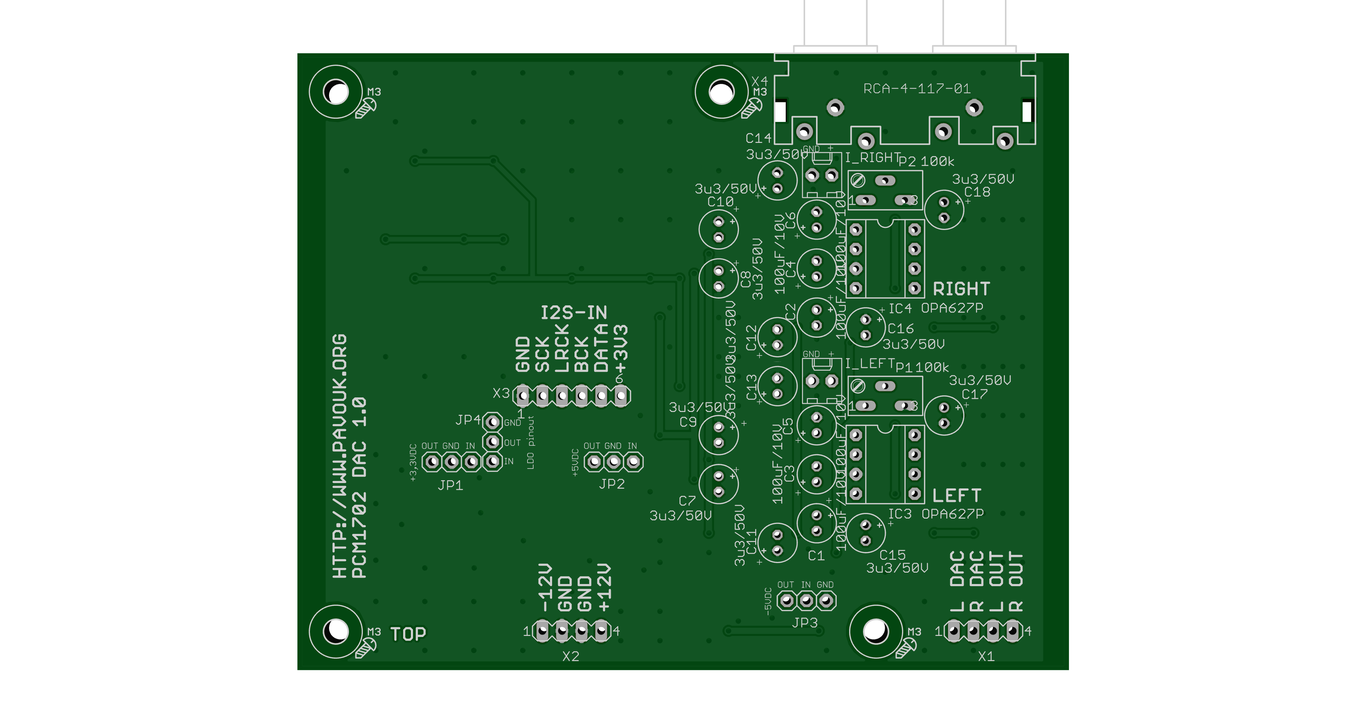

Najważniejsze pytanie - szykować gerbery pod wersję opisówki na której są wartości elementów czy tylko same desygnatory? (CX;RX;ICXX itd)


a) bez wartości:

b) z wartościami:



Jeśli bez - nie ma tematu, jeśli mają być też wartości to będę musiał zmniejszyć delikatnie czcionkę, żeby to było w miarę czytelne..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

10 minut temu, gavron04 napisał:

LDO mają inny pinout niż 78XX

Nie wszystkie. LF50, LF33, LM2940, LM4940, LM2937 mają taki sam pinout jak LM78xx.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Zgadza się, zapomniałem o tych LF ?

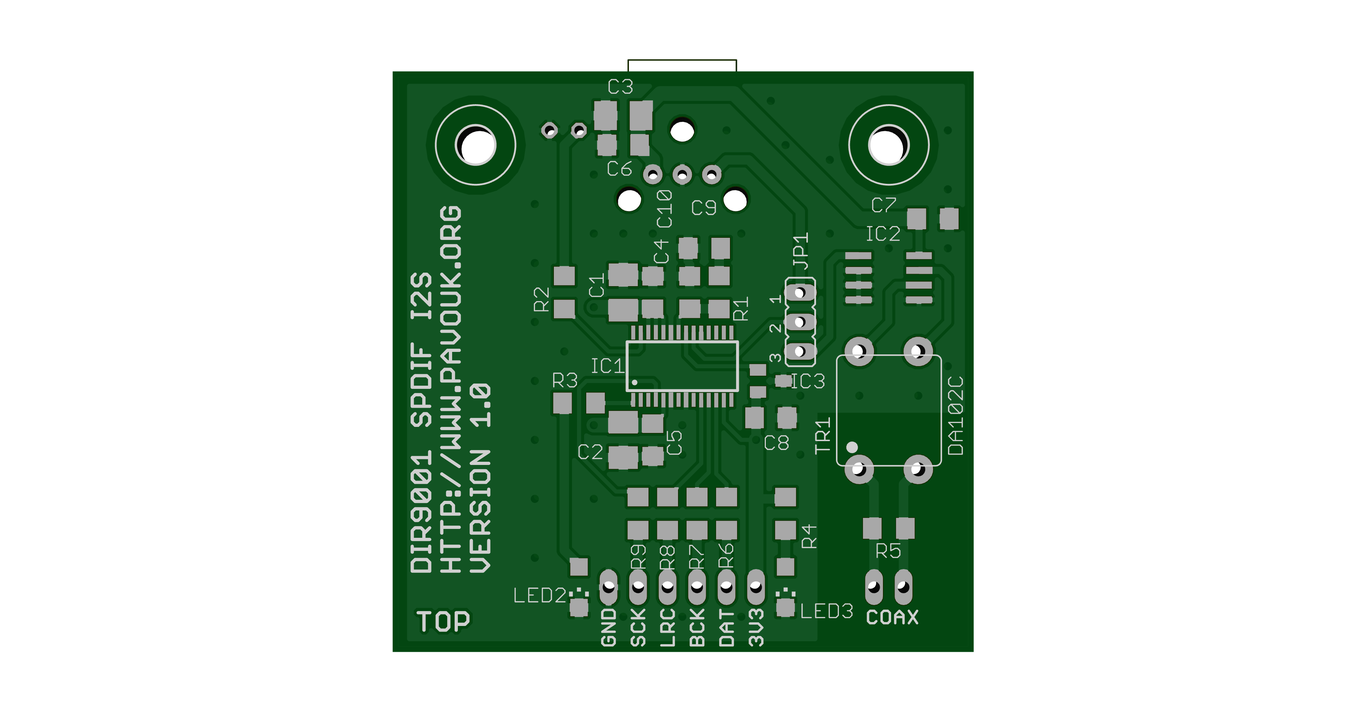

W DIR9001 nic nie zmieniam. Podgląd:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

30 minut temu, gavron04 napisał:

szykować gerbery pod wersję opisówki na której są wartości elementów

wstaw te opisy wartości , zawsze to łatwiej montować niż strzelić byka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Czyli PCB DIR9001 też z wartościami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

10 minut temu, gavron04 napisał:

Czyli PCB DIR9001 też z wartościami?

tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

W PCB DACa mogę jeszcze zmienić złączkę X2 (wejście zasilania symetrycznego 12VDC) na ARK z raster 5mm. Będzie wygodniej, pytanie czy jest ktoś zainteresowany taką zmianą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

58 minut temu, gavron04 napisał:

ARK z raster 5mm.

wstaw , zawsze to łatwiej podłączyć .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Zmiany w PCB DACa:
- wyrzucony pinout pod LDO dla IC11
- dodane dodatkowe piny pod stabilizatory Muzga (nie trzeba mostkować pinów na regulatorach Muzga, wystarczy je wpiąć w PCB i tyle)
- jako, że ujemne regulatory Muzga nie są kompatybilne z pinoutem 79XX to musiałem dorzucić obok gniazdo 3pin wraz z opisem montażu 7905 - trzeba delikatnie go wygiąć od kondensatorów C11;C1;C5, żeby jego obudowa (plastikowa, bo tył jest w stronę krawędzi pcb) nie dotykała tych kondensatorów. Nie da się inaczej, nie ma miejsca na pcb, żeby gniazda przesunąć w dół.
- złącze X2 wymienione na ARK 5mm

Więcej zmian nie będzie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Jedyna, najważniejsza zmiana - przywrócenie oryginalnych otworków. Przeznaczone są do wpięcia modułu DIR9001 na "kanapkę". IC11 zasila DIR9001.

Projekt z mojej strony jest już zamknięty, gerbery są gotowe dla obu PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Ponieważ prawda jest najważniejsza, a powyższa płytka nie jest dosłownie wersją zaprojektowaną przez Pavouka, proponuję dodać gdzieś po oryginalnych napisach i zmieścić - jakiś "identyfikator" niniejszego projektu tj. np. po 1.0 dopisać : var. (od wariant) by Gav. ( od Gavron) and others AS PL. Taki identyfikator nikogo nie wprowadzi w błąd, że ma do czynienia z oryginalnym autorskim projektem. Proponuję to rozważyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Stycznia 2020 przez (nie)przecietniak

[gavron04]

Dopisze, że rewizja wykonana przeze mnie. Jak ktoś chce jeszcze jakieś KOSMETYCZNE zmiany to ma czas do godziny 23:59 dzisiejszego dnia



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Stycznia 2020 przez gavron04

[(nie)przecietniak]

Kris...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Sprawdź dobrze ogródek przed domem ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Som!

1702 w trybie NOS
