Kolumny DIY na szerokopasmowcu Audio Nirvana 10 Clasic.


Kris_54701

Rekomendowane odpowiedzi

Ok. Tylko jaką cewkę i rezystor kupić dla wersji Super 10?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Robert84
Odnośnik do komentarza
Udostępnij na innych stronach

Myślę że podobnie jak w classic. Ten sam głośnik. Kilka wielkości rezystorów i dopasujesz według upodobań.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Teraz, Kris_54701 napisał:

Myślę że podobnie jak w classic. Ten sam głośnik. Kilka wielkości rezystorów i dopasujesz według upodobań.

Dzięki. Tak zrobię.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Moja propozycja to 1,8 mH na rdzeniu i drut cewki jak najgrubszy,  opornik doświadczalnie ale zacząłbym od 10 ohmów w górę

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak trzeba dobrać, żeby faza się wyprostowała, czyli -3 dB w okolicach 300 Hz

Zależne to będzie też od rezystora, bo wraz z impedancją przesuwa się częstotliwość odcięcia

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Cewka zamontowana. Przebrnąłem od 8 do 12R. Głośnik stał się grzeczniejszy, aczkolwiek moim zdaniem za bardzo przycina górę. Kwestia rezystora?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Robert84
Odnośnik do komentarza
Udostępnij na innych stronach

Przycina średnicę tak słyszalnie. Trochę górę trzeba podbić czymkolwiek.

Możesz mniejszy rezystor. Taki 5.5R z 12 i 10.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Trzeba zawsze nieco poczekać bo przyzwyczajamy się do dźwięku wiec nie zawsze zmiany nam się podobają.

Opornik wiemy jaki a cewka jakiej wartości?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez szy_a
Odnośnik do komentarza
Udostępnij na innych stronach

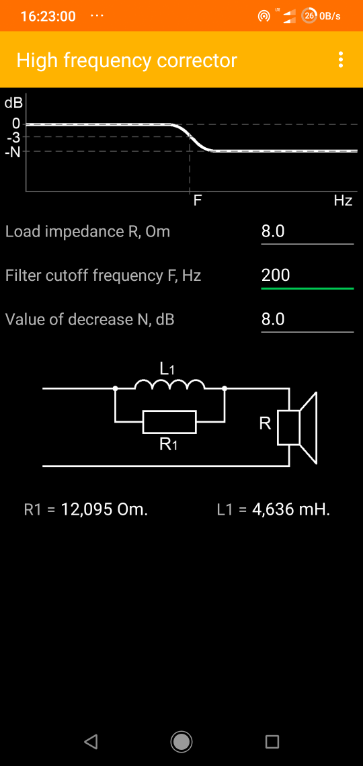

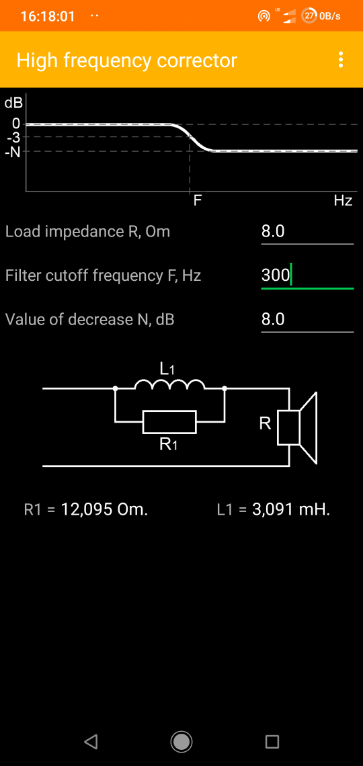

Dla odcięcia przy 200 - 300 Hz, czyli tam gdzie faza wraca do 0 to jest w okolicach 3 - 4 mH dla rezystora 12R.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

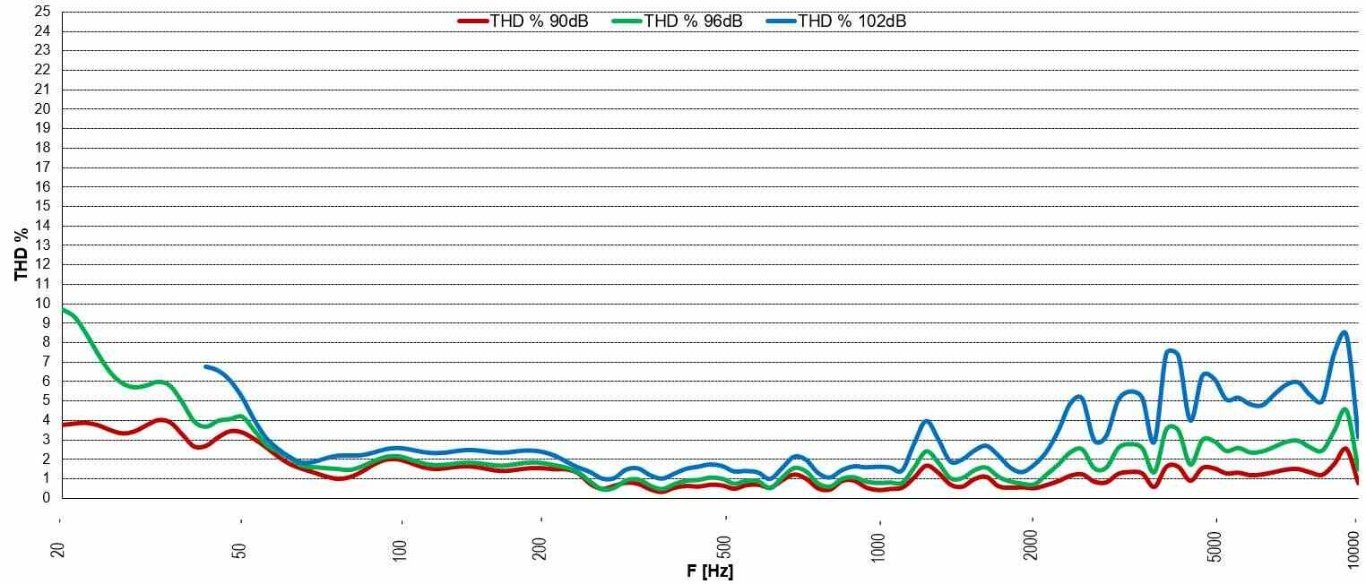

Przy okazji wrzucę też pomiar THD dla umiarkowanej głośności w okolicach 1%

audio_nirvana_classic_10_f_thd (1).jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

6 godzin temu, Robert84 napisał:

Cewka zamontowana. Przebrnąłem od 8 do 12R. Głośnik stał się grzeczniejszy, aczkolwiek moim zdaniem za bardzo przycina górę. Kwestia rezystora?

Jaka elektronika?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Zastanawiam się jak to jest, że membrana z dodatkową tubką waży w wersji Super, waży o 2 gramy mniej od tej zwykłej bez tubki w wersji Classic. Aż mnie korci posłuchać.

Jaki DAC @Robert84 ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

18 minut temu, Robert84 napisał:

Phoenix SE na ecl86

Witaj w klubie ecl86! Mam też! Skąd jesteś?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

3 minuty temu, Kris_54701 napisał:

Zastanawiam się jak to jest, że membrana z dodatkową tubką waży w wersji Super, waży o 2 gramy mniej od tej zwykłej bez tubki w wersji Classic. Aż mnie korci posłuchać.

Jaki DAC @Robert84 ?

Słucham głównie winyle i CD. Kupię jeszcze parę rezystorów i protestuję.

4 minuty temu, szy_a napisał:

Witaj w klubie ecl86! Mam też! Skąd jesteś?

Z W-wy, ecl86 fajna lampka ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie wiem jak masz strojony br, ale dobrze byłoby trochę przyciąć w tym miejscu jakimś korektorem. Powyżej 50 Hz masz sporą lukę, więc na 60 Hz możnaby go zrobić bez przycinania w tym miejscu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Nadal polecam do strojenia kilku choćby 2 innych wzmacniaczy aby znać zachowanie  kolumn przy różnych zasilaniach.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Słuchajcie mój błąd. 8R okazał się jednak strzałem w dziesiątkę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Robert84
Odnośnik do komentarza
Udostępnij na innych stronach

Robert84 Jaką masz cewkę?


Świntuch :-)


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

----------------

Odnośnik do komentarza
Udostępnij na innych stronach

Mogę pokazać

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Gdyby Pan @Maciekr59 mógł kilka słów napisać o brzmieniu tych kolumn odnosząc się do świeżo nabytych Tannoy Berkeley lub innych słyszanych celem porównania. Na pewno wielu miłośników dźwięku jest ciekawych niezależnych opinii o Audio Nirvana.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Panie Krzysztofie

Moja opinia nie będzie miarodajna ponieważ byłem u Pana niecałą godzinę .Mogę powiedzieć tak , uderzyła mnie lekkość tego dźwięku , eteryczność rzekłbym .Basu tyle co trzeba i jak lubię , moze niezbyt nisko ( porownuję do grających za plecami Berkeleyów :-) ) Reszta, szczególnie przy cyfrowej korekcji, naprawde fajna . Podobało mi się to co slyszalem , ale najlepiej byłoby posłuchać dłuzej i u siebie .Inne źródło i wzmacniacz , pomieszczenie i jego akustyka . Berkeley brzmi dla mnie lepiej w jazzie , muzyce akustycznej , w dobrych realizacjach, szczególnie kiedy nie ma tam elektronicznego basu . Prz Amy Winehouse czy Millerze wali po mózgu basem niestety .Nawet moja ulubiona skandynawska artystka Eivor męczy elektronicznym basem własnie . Powalcze z tym jeszcze zmiena lamp , ustawienie - zobaczymy .Po 3 dniach słuchania zaczynam myśleć , czy moze dzielnie z tym walcząc ulec przewadze z godnością , sprzedać Berkeleye , a zrobić Audio Nirwanę . :-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Żałuję że nie było czasu ani możliwości odsłuchania Tannoy Berkeley, bo chyba głodny się zrobiłem nowego brzmienia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

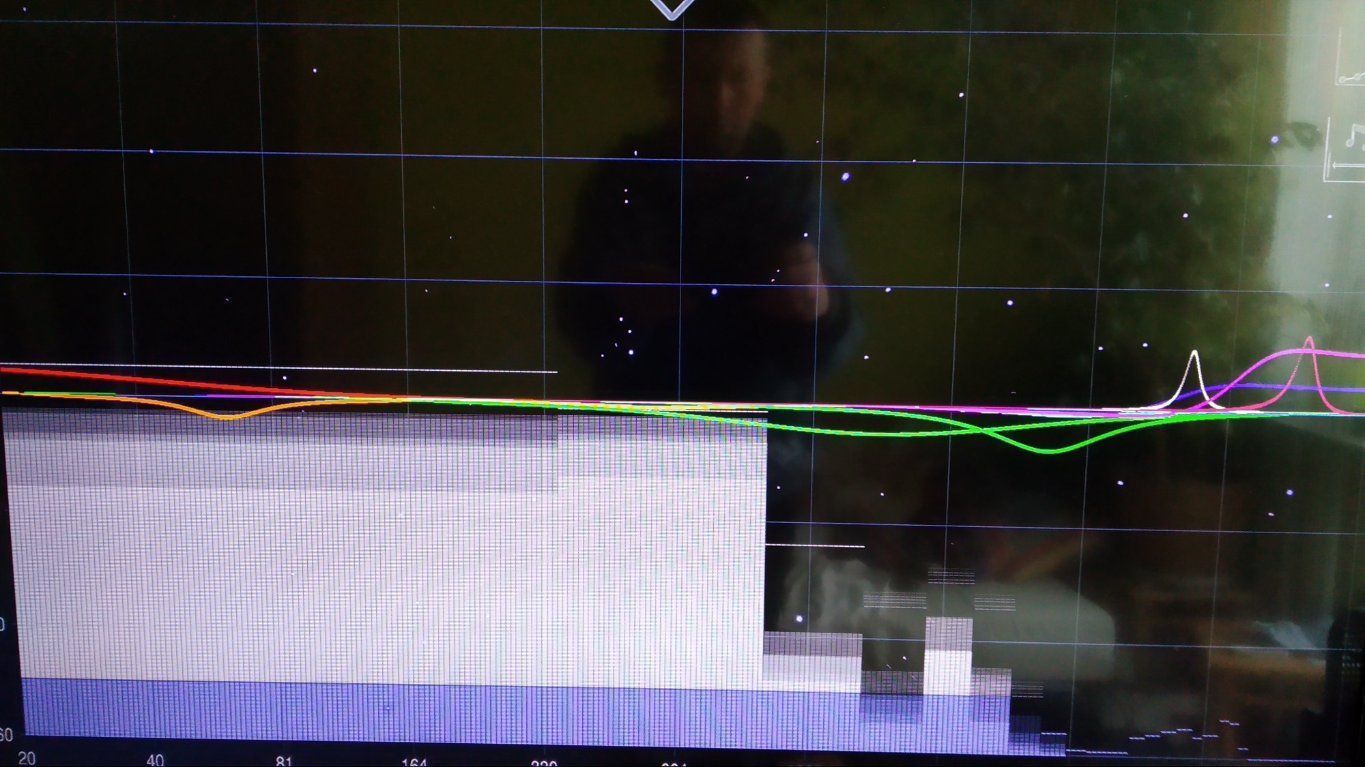

Gdyby ktoś miał wątpliwości co do liniowości opisywanych kolumn, to tylko dodam, że po ponad roku nieustannych kombinacji i odsłuchów, linia mojego cyfrowego equalizera parametrycznego jest dokładnym odwzorowaniem krzywej z poziomu 80 db załączonego wykresu.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Kris_54701

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Dla potomnych: po paru miesiącach eksperymentowania doszedłem do wniosku, że absolutnie nie wolno oszczędzać ani na cewce ani na rezystorze. Po paru miesiącach męczarni z budżetowym zestawem, głównie męczyła mnie zmatowiona płaska góra pasma, wycofana średnica i "dowalony" dół pasma, lekarstwem na średnicę/dół pasma okazała się cewka taśmowa, a na górę rezystor z ciut wyższej półki, czyli Superes. Byłem już szczęśliwy do momentu aż nie wpiąłem rezystor Dualunda Silver/Graphite i tutaj szczena mi opadła. Detal, scena i przede wszystkim powietrze. Następna sprawa nie należy przesadzać z rezystancją cewki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Robert84
Odnośnik do komentarza
Udostępnij na innych stronach

3 minuty temu, Robert84 napisał:

pojemnością cewki

indukcyjności🙂



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
