Kris_54701

Kolumny DIY na szerokopasmowcu Audio Nirvana 10 Clasic.

Recommended Posts

4 godziny temu, Sine Metu napisał:

Panowie, a dlaczego plinta ma być szersza? Ja mam mniejszą i też nie przeszkadza.

Dla większej stabilności?

Share this post


Link to post
Share on other sites
7 godzin temu, Sine Metu napisał:

Panowie, a dlaczego plinta ma być szersza? Ja mam mniejszą i też nie przeszkadza.

żeby ich nie poprzewracać jak przyjdę naprany do domu.

  • Like 1

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
xavian

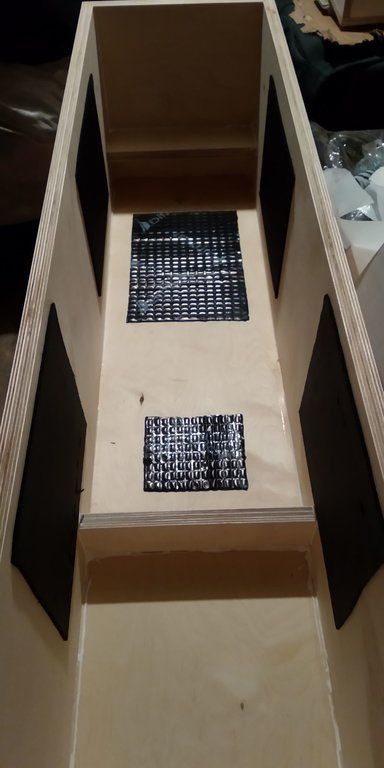

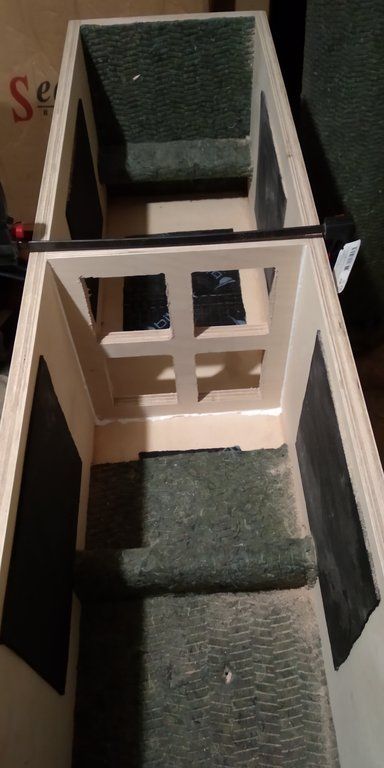

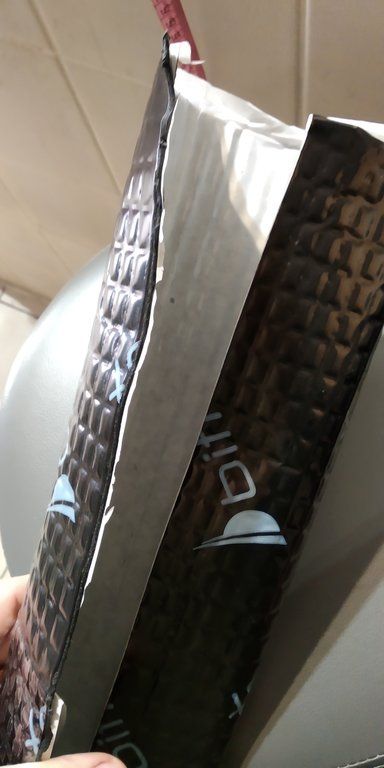

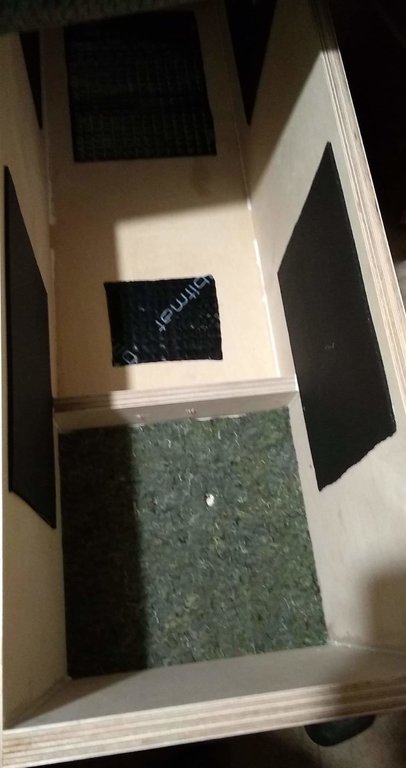

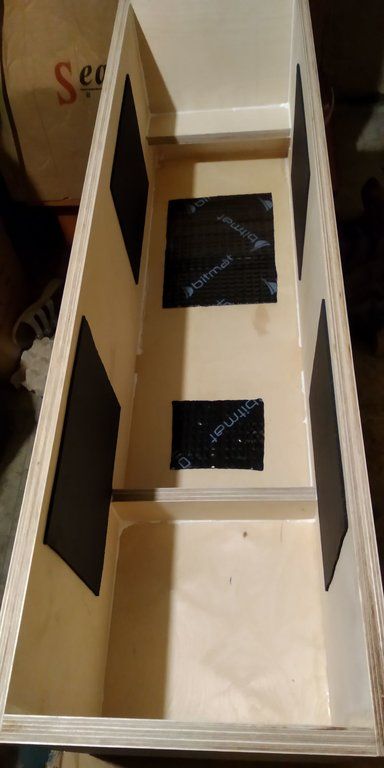

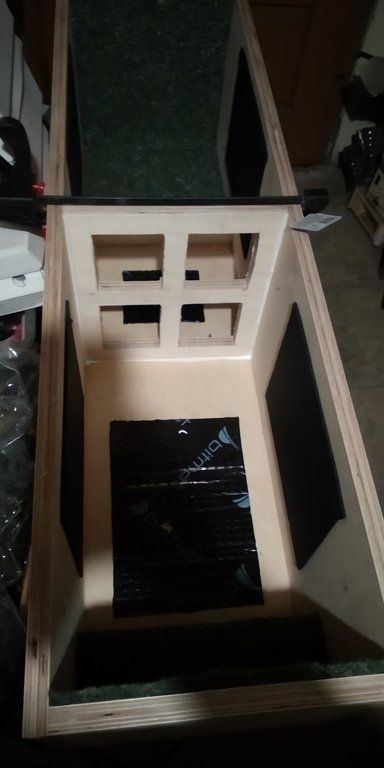

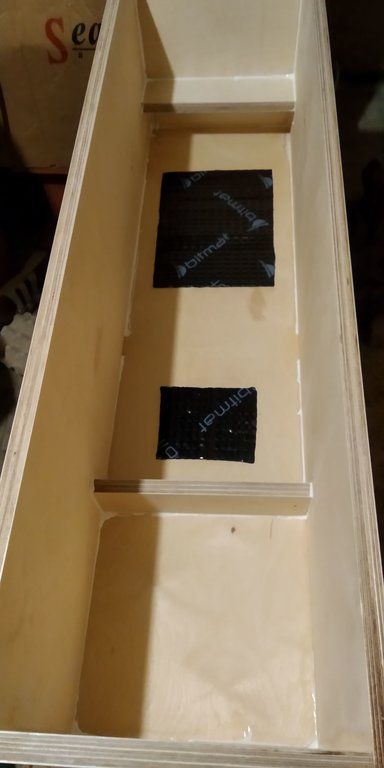

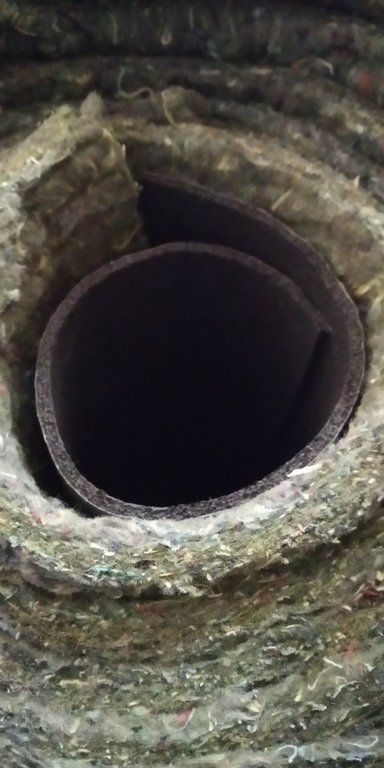

Jest kocyk filcowy, jest pianka kauczukowa, i jest mata bitumiczna.





"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
W dniu 11.02.2020 o 10:06, xajas napisał:









Jutro nauka frezowania.







Powoli, ale do przodu.



"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Może zbyt durne pytanie jak na to forum, ale przedniej ścianki nie muszę chyba wygłuszać?


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Dlaczego? przeciez przednia sciana, ktora jest nosnikiem przetwornika, podlega najwiekszym pobudzeniom drgan



Share this post


Link to post
Share on other sites

Ale pracuje w fazie, więc nawet wspomaga granie

  • Like 1

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
1 minutę temu, Kris_54701 napisał:

Ale pracuje w fazie, więc nawet wspomaga granie

To dlaczego często jest najgrubsza?

Share this post


Link to post
Share on other sites
Co masz na mysli piszac "plinta" (nie znam tego slowa)
plinta

1. «płaska, czworoboczna płyta umieszczana pod bazą kolumny lub filaru»

2. «płyta umieszczona na abakusie kapitelu doryckiego»

3. «górna część głowicy jońskiej i korynckiej»
  • Like 1

If you want the job done right, hire a professional.

Share this post


Link to post
Share on other sites
2 godziny temu, Kris_54701 napisał:

Może zbyt durne pytanie jak na to forum, ale przedniej ścianki nie muszę chyba wygłuszać?

Wszystkie oprócz przedniej.

  • Thanks 1

Wzmacniacz PP krzemowy i wzmacniacz SET lampowy; Pre lampowe; DAC nie lampowy; CD nie lampowy; PC nie lampowy; Decki nie lampowe; Kable. Też nie lampowe, bo węglowe 😉 Kolumny własnoręcznie rzeźbione - AudioAddicted AAC250 😛 Własnoręcznie wyryty "Amplifier Switch" - ale nie pamiętam czy aby lampowy 😄 Stolik Atacama Evoque Custom+Mod - nie lampowy, ale na pewno analogowy 🙂 www.audioaddicted.co.uk

Share this post


Link to post
Share on other sites
plinta płaska, czworoboczna płyta umieszczana pod bazą kolumny...

 Dzieki, znowu sie czegos nauczylem

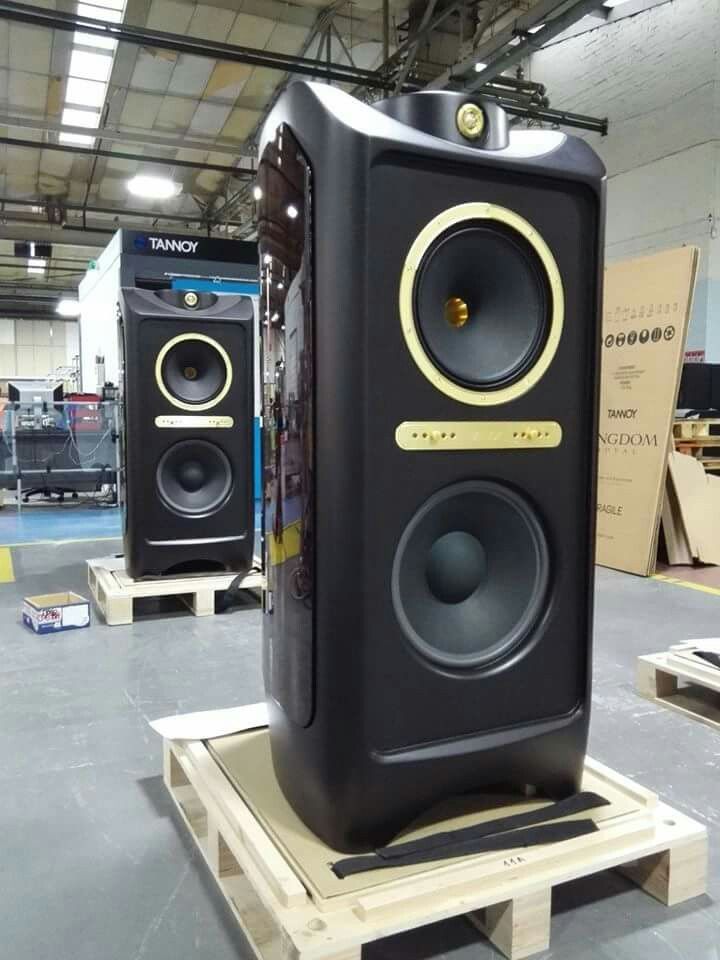

Tannoy tez maja ladne plinty






A najbardziej podobaja mi sie te plinty (tylko troche nie praktyczne). Od razu wstawil bym calosc do pokoju, nawet z tymi plintami






Share this post


Link to post
Share on other sites

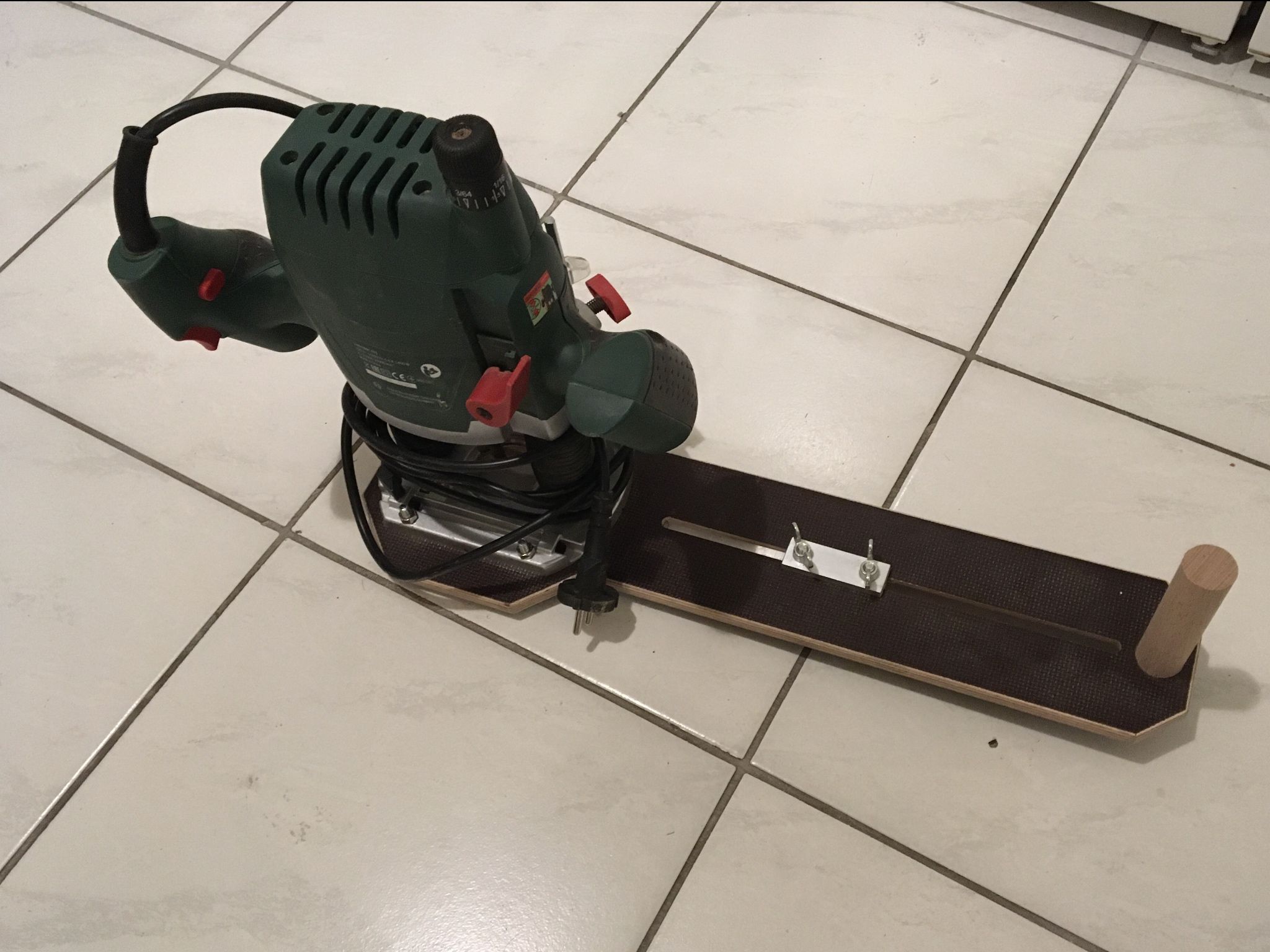

Frezarką łatwiej i w ramach nauki obsługi tego ustrojstwa.



"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
W dniu 11.02.2020 o 14:56, krzysiow122 napisał:

Weź jeszcze pod uwagę możliwość założenia maskownicy, może warto wcześniej pomyśleć i zatopić jakieś magnesy do jej trzymania.

Chciałem podrzucić pewien "autorski" pomysł na mocowanie maskownicy - według mnie ma same zalety (jakże by inaczej 😉 ), ale z punktu widzenia innego konstruktora może oczywiście mieć wady; zgodzę się z tym chętnie 😁

W swoich kiedyś zbudowanych kolumnach nie zastosowałem typowych plastikowych zatrzasków, to były straszne klumpy - ohydnie by wyglądały na przedniej ścianie - a kolumny bardzo podobały mi się bez maskownic z racji zastosowania nietypowego głośnika niskotonowego i z założenia miały grać "gołe" ; oprócz grania miały też bez przerwy cieszyć oczy 😁

Wtedy nikomu jeszcze się nie śniły silne magnesy neodymowe, a ponieważ po jakimś czasie doszedłem do wniosku że dobrze byłoby jednak zabezpieczyć delikatne powierzchnie membran głośników, to wykombinowałem sposób mocowania maskownic czterema wkrętami tzw. robaczkowymi (czyli bez łbów) ze specjalnymi ostrymi "żądełkami". Wkręty zostały wykonane z duralu PA6 i poczernione (kolumny to dębowy fornir i czarny lakier półmat - materiał ramy maskownicy to buczyna, też czarny półmat). Lubię wszystko czarne i... kanciaste 😁

Żądełka po dokręceniu wkręta wbijają się w boczną powierzchnię kolumny i pewnie mocują maskownicę. Pewną wadą jest precyzja konieczna podczas ponownego zakładania maskownicy po jej zdjęciu (np. odkurzanie), czyli konieczność "wcelowania" żądełkami w już istniejące otwory w fornirze - ale nie jest to trudne, a czynność nie jest częsta - luzuję tylko dwa wkręty po jednej stronie i maskownica "schodzi". Otworki mają średnicę ok. 1mm i gdy maskownica jest zdjęta są zupełnie niewidoczne.

Oczywiście w tym rozwiązaniu maskownica "zachodzi" na boki kolumny - muszą istnieć boczne listwy, które mają gwintowane otwory M8 (tak, w drewnie) i w nie wkręcone są owe wkręty z żądełkami. Mnie takie wizualne poszerzenie kolumny w zakresie wysokości maskownicy o 2x10mm bardzo się podoba. Co do materiału maskownicy, jest całkowicie "przeźroczysty" akustycznie, a głośniki są widoczne - pojedyncze oczko czarnej nylonowej, matowej siatki ma ok. 2x2mm. Też autorski pomysł 🙂

Może któremuś z Kolegów spodoba się ten sposób i go wykorzysta.

Ponieważ obraz zastępuje tysiąc słów, poniżej przekrój poziomy jednego "węzła" mocującego. Są dwa na górze i dwa na dole ramy maskownicy. Dokładnego przekroju ramy maskownicy którą wykonałem u siebie nie zamieszczam, bo to dość skomplikowany wymysł, wymagający w zasadzie maszyn stolarskich.



Mocowanie maskownicy.jpg

Edited by pavyan
  • Thanks 1

Share this post


Link to post
Share on other sites

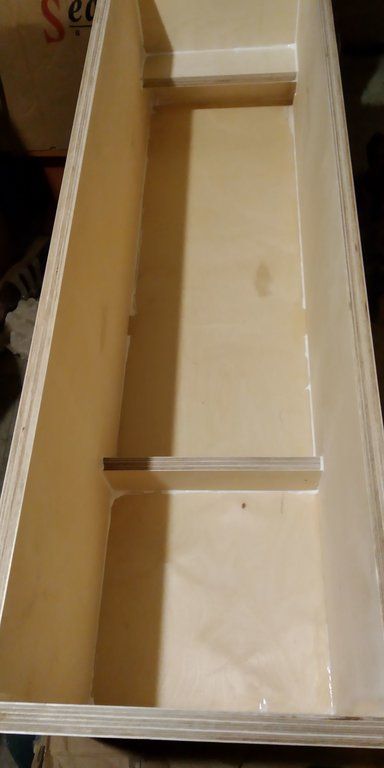

Sklejka z OBI. W Castoramie zbyt chciwi są na moje ostatnie grosze. Dociete z dokładnością do 1 mm.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Coś może zrobię dzisiaj z deski.


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Pytanie do kolegi Tomasza Audio Addicted i wszystkich pozostałych . 🙂

Jest gdzieś podany, z wymiarowany ,  gotowy projekt skrzynek dla tych głośników Audio-Nirwana 10 cali co by stolarzowi dać wytyczne (w autocad-dzie) i powycinał na maszynie CNC? O wiele lepsza precyzja i dokładność na maszynie niż samemu .

Powoli przekonuję się z autopsji,  że czasami lepiej zlecić (niektóre czynności) niż samemu wykonywać.

Z wcześniejszych  postów Waszych postów wynika , że  "przednią część głośnikową"  robić 2-warstwowo na kanapkę . Sklejka brzozowa + MDF +  malowanie  (u mnie lakierowanie byłoby na czarny fortepianowy kolor ). Pozostałe ścianki w MDF-ie.



Edited by thomas_XLR

Share this post


Link to post
Share on other sites
44 minuty temu, thomas_XLR napisał:

Jest gdzieś podany, z wymiarowany ,  gotowy projekt skrzynek dla tych głośników Audio-Nirwana 10 cali co by stolarzowi dać wytyczne (w autocad-dzie) i powycinał na maszynie CNC? O wiele lepsza precyzja i dokładność na maszynie niż samemu .

Raczej będzie ciężko. Ja swoich obudów nie musiałem projektować w cad, firma której zlecam zrobiła to we własnym zakresie - ja tylko dostarczyłem rysunek techniczny.


Wzmacniacz PP krzemowy i wzmacniacz SET lampowy; Pre lampowe; DAC nie lampowy; CD nie lampowy; PC nie lampowy; Decki nie lampowe; Kable. Też nie lampowe, bo węglowe 😉 Kolumny własnoręcznie rzeźbione - AudioAddicted AAC250 😛 Własnoręcznie wyryty "Amplifier Switch" - ale nie pamiętam czy aby lampowy 😄 Stolik Atacama Evoque Custom+Mod - nie lampowy, ale na pewno analogowy 🙂 www.audioaddicted.co.uk

Share this post


Link to post
Share on other sites
12 godzin temu, xajas napisał:




Czy robiles juz kiedys cos takiego?



Nie .

Ale w pobliżu mam firmę która ma park maszynowy i wykonuje zlecenia w drewnie i metalu + CNC . Dlatego pytam.

Edited by thomas_XLR

Share this post


Link to post
Share on other sites

Zrobienie obudowy nie jest sztuka. Sztuka jest przygotowanie tej obudowy przed lakierowaniem ostateczna warstwa piano black (czyli wszystkie wielowarstwowe podklady, wypelniacze,....) i oczywiscie ostatni finisz piano black.

Share this post


Link to post
Share on other sites
