Interfejs USB-I2S

Recommended Posts

Zastanawiam się nad kupnem dobrej klasy interfejsu USB z wyjściem I2S.

Zależy mi jedynie na jakości sygnału i2s.

Sprzęt pewnie będzie poprawiany bo mam trochę zegarów i zasilaczy.

Zakup najlepiej w europie by nie czekać zbyt długo.

Poradzicie coś?

Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites

Kolega 3.lite opracował dobry przetwornik. Warto poczytać.

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
xavian

Polecam te:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ja używam tego 384 kHz, mój DAC nie obsługuje więcej, nie mam też muzyki w formatach powyżej 192 kHz.

Tych modułów 384 kHz używa też lampizator w części swoich DACów.

Ten sklep ma też bardzo dobrej jakości zasilacze na 3.3V.

Moduły USB działają bezproblemowo, mają oczywiście I2S, mają też SPDIF.

Share this post


Link to post
Share on other sites
20 minut temu, januss73 napisał:

Może forumowy projekt kolegi 3lite?

Ale to już kolega krzysieks_2007 już miał i sprzedał w dziale ogłoszeń

ogłoszenie

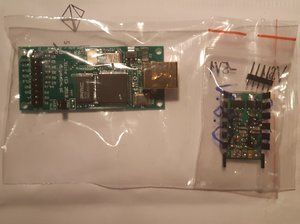

......Usb .3lite nowe ,nie używane, sprawdzone jedynie że wszystko ok.

Stabilizator Muzga do podmiany w Usb.

3v3 V8.0 , 150zł  z wliczonym paczkomatem......



Tylko zastanawiam się dlaczego  ? Co mu nie podeszło?



Usb forumowe.jpg

Edited by thomas_XLR

Share this post


Link to post
Share on other sites

Przerobiłem amanero i cm.

Te układy grają bardzo dobrze ale do poziomu Top trochę im brakuje.

Zmiana zasilania,zegara daje sporą poprawę ale to nadal nie to.

Obecnie mam amanero i też będzie do oddania.



Znalazłem ciekawy i dość tani singxer su-2 ale brak opinii bo to nowośc podobnie jak su-6.


Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Jeśli w recenzji pojawia się sugestia, że żeby dobrze grało trzeba kupić droższy kabel usb od urządzenia to szczerze wątpię w rzetelność recenzenta :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Jeśli w recenzji pojawia się sugestia, że żeby dobrze grało trzeba kupić droższy kabel usb od urządzenia to szczerze wątpię w rzetelność recenzenta :)



Przerobiłem amanero i cm.
Te układy grają bardzo dobrze ale do poziomu Top trochę im brakuje.
Zmiana zasilania,zegara daje sporą poprawę ale to nadal nie to.


Izolujesz wyjściu i2s z konwertera?

  • Like 3

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Nie ,izolacja I2S moim zdaniem wnosi więcej złego niż dobrego jedynie izolacja USB jest potrzebna.

Edited by krzysieks_2007

Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites
28 minut temu, krzysieks_2007 napisał:

Obecnie mam amanero i też będzie do oddania.

Oryginał czy chińczyk?

Edited by thomas_XLR

Share this post


Link to post
Share on other sites
17 minut temu, krzysieks_2007 napisał:

Nie ,izolacja I2S moim zdaniem wnosi więcej złego niż dobrego jedynie izolacja USB jest potrzebna.

1. co wnosi złego?

2. podaj aplikacje/gotowce realizujące izolacje USB, bo przy naszym transferze nie słyszałem, by takowe były.

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites


Jeśli w recenzji pojawia się sugestia, że żeby dobrze grało trzeba kupić droższy kabel usb od urządzenia to szczerze wątpię w rzetelność recenzenta



Albo w jakość konwertora USB to I2S. Porządny musi działać z każdym kablem.

Share this post


Link to post
Share on other sites

Amanero oryginalne z Auden.

Izolator USB INTONA 7045 USB 2.0

Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites
2 minuty temu, krzysieks_2007 napisał:

Amanero oryginalne z Auden.

Jakiś rok temu oryginał USB Amanero można było kupić  na DIYAUDIO.COM  w cenie porównywalnej z chińczykiem wystarczyło napisać do moderatora😉

Share this post


Link to post
Share on other sites

Tylko po co? Żeby dalej konwertować pcm lub DSD a dalej znowu na analog.

Jest w stanie z akceptować mega purystycznych napęd wyprowadzający na zew i2s do dalszej konwersji ale powyższego pomysłu nie rozumie.

I jest jeszcze jeden argument za kupowaniem audio-systemów: w przypadku ewentualnego rozwodu rzadko się go traci na rzecz partnera: jacht przepadnie, dom przepadnie, dzieło sztuki przepadnie, prawa rodzicielskie przepadną - ale sprzęt na pewno będzie ci towarzyszył na nowej drodze życia. Nawet lichwiarz powinien to docenić.

Share this post


Link to post
Share on other sites
4 minuty temu, rambo54 napisał:

Na Adum 4160 ?




Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites
2 minuty temu, rambo54 napisał:

Rzucisz proszę, linkiem do urządzenia ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

  • Thanks 1

Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites
Nie ,izolacja I2S moim zdaniem wnosi więcej złego niż dobrego jedynie izolacja USB jest potrzebna.
Ale przecież tym się różnią min. Te konwertery. Mają wbudowane lepsze zegary i izolator. Cały sekret. Dla mnie audio przez usb bez izolacji nie ma sensu.

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites
13 minut temu, Kopczas napisał:
2 godziny temu, krzysieks_2007 napisał:
Nie ,izolacja I2S moim zdaniem wnosi więcej złego niż dobrego jedynie izolacja USB jest potrzebna.

Ale przecież tym się różnią min. Te konwertery. Mają wbudowane lepsze zegary i izolator. Cały sekret. Dla mnie audio przez usb bez izolacji nie ma sensu.

Izolacji I2S czy USB?

Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites
Izolacji I2S czy USB?
I2s...samego sygnału usb przed konwerterem nigdy nie izolowałem.

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Bym nto jeszcze za filtem/rejestrem przesuwnym zrobił



"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Dla mnie cel izolacji to tylko eliminacja pętli masy

  • Like 2

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites
24 minuty temu, Kopczas napisał:
7 godzin temu, krzysieks_2007 napisał:
Izolacji I2S czy USB?

I2s...samego sygnału usb przed konwerterem nigdy nie izolowałem.

A ja odwrotnie ,izoluję USB bo to nie ma żadnego wpływu na dzwięk.

Izolacja i2s zawsze jakoś wpływa na sygnał zwłaszcza zegara.

Waldi 4xPcm1704 Muzg,Salas,Black Gate-mod---------------Accuclone p4100 -mod--------------M2tech Evo Muzg,Salas -mod---------------Seas Bifrost -mod

Share this post


Link to post
Share on other sites
W dniu 19.01.2020 o 12:02, krzysieks_2007 napisał:

Przerobiłem amanero i cm.

Te układy grają bardzo dobrze ale do poziomu Top trochę im brakuje.

Zmiana zasilania,zegara daje sporą poprawę ale to nadal nie to.

Obecnie mam amanero i też będzie do oddania.



Znalazłem ciekawy i dość tani singxer su-2 ale brak opinii bo to nowośc podobnie jak su-6.




Share this post


Link to post
Share on other sites

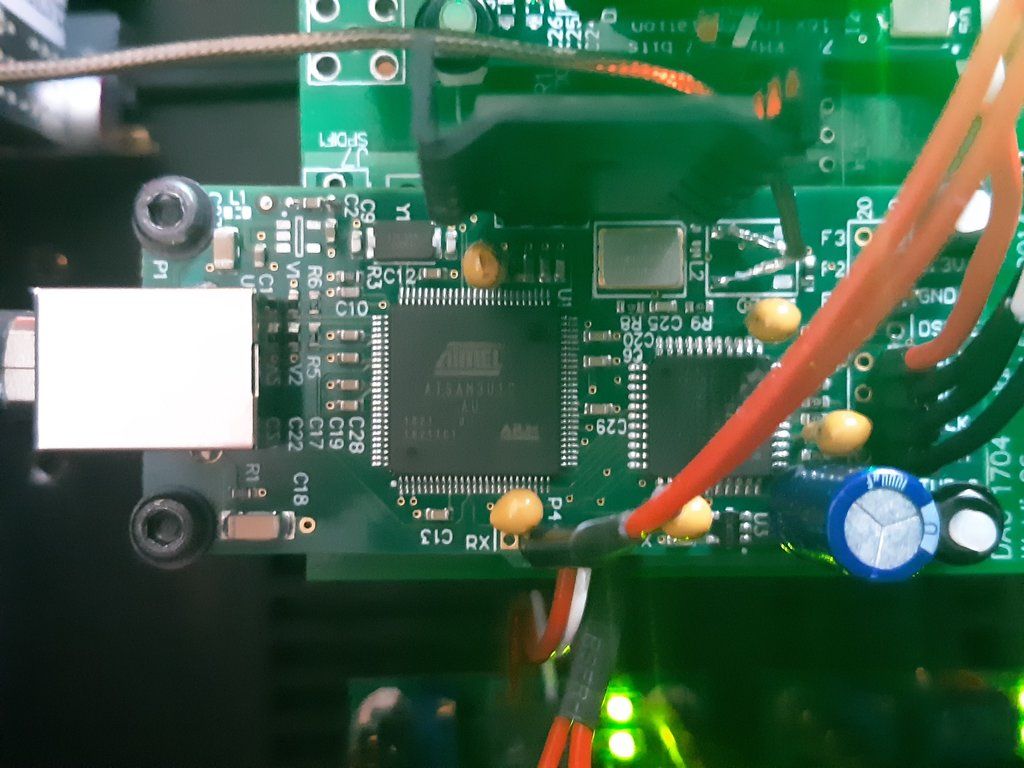

Tak przerobione Amanero nie zagra dobrze.Kabel od zegara dłuższy jak 3 cm i po efekcie najlepszego clocka.

Trzeba przeciąć 4 ścieżki i wprowadzić niskoszumne 3V3 na clock do Amanero.Lepiej zostawić oryginalne kwarce bo sa blisko scalaka , niż ciągnąć sygnał długim kablem z najlepszego zegara.Czarne 4x cięcie,zielony-mostek.Na C24 dołożyć 100uF OSCON lub tantal.Ogólnie dołożyć pojemności wg zalecen z sieci na ten konwerter.Nie stosuje zadnych izolatorów bo nie potrzeba.Za to przerabiam kabel usb tak że masa od niego i oczywiście + z kompa w ogóle nie wchodzą do odbiornika USB,odcinam przy wtyku do konwertera USB.Do Amanero wchodzi tylko D+i D-.

Dodatkowo żyłę plusową kabla przy wtyku kompa odcinam i również uziemiam/ekranuje, do masy kabla,oczywiście jest to w stronę konwertera,w stronę kompa trzeba dobrze odizolować,zabezpieczyć żeby nie zrobić zwarcia.Taki kabel jest bezpieczny do wszystkiego,najwyzej coś tam na nim nie działa,ale za to konwerter USB do audio hula miodzio:)Sorry za nabazgrany obraz ,ale myszką się strasznie źle pisze.


Edited by boguwoj
  • Like 1

Share this post


Link to post
Share on other sites

Ja całego kompa zasilam niskoszumnym zasilaczem więc po usb leci wspaniale oczyszczone napięcie 🙂

Zero krzemu w torze, to grać nie może 🙂

Share this post


Link to post
Share on other sites

W życiu W-wy tak nie jest bo w kompie jest mase przetwornic i innych zegarów które interferują z Twoim czystym zasilaniem wypluwając docelowo no wiesz co....

Oczywiście można to zobaczyć nawet na oscyl.

Edited by boguwoj
bląd
  • Like 3

Share this post


Link to post
