revers

Mój własny skarb, bez kompromisów.

Recommended Posts

Zachecony budową wzmacniacza w oparciu o koncówke i zasilacze AVT ktorego budowe opisywalem juz w tym forum DIY postanowilem zrobic coś kolejnego, bez kompromisów, z gotowych komponentów. Poskłądać to z klocków, dla siebie. Bez nadmiernej zabawy z elektroniką.  Z zalozenia mialy być to monobloki.

Zasilanie.

Tu mocno nadmiarowo, transformatory 500 VA, 30 - 0 - 30 V. Toroidy w zwykłej wersji początkowo lekko burczały. Zalane zywicą epoksydową w aluminiowych obudowach. Burczenie zniwelowane o około "szacunkowe" 80%. Jak sie ucho przystawi to coś tam da sie usłyszeć.

Zaslilacze 6 x 10 000 uF.

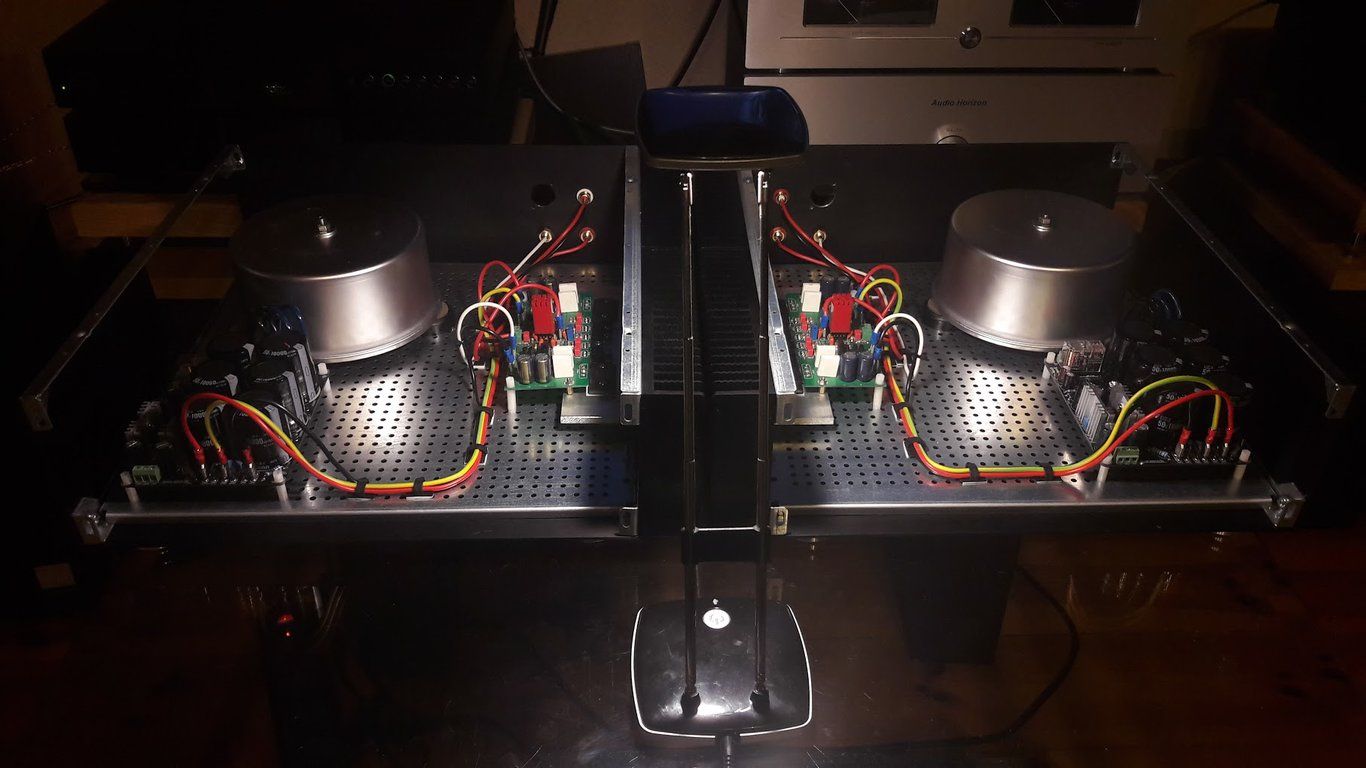

Postanowilem przetestowac 3 dostępne na ebay i alliexpres końcówki.

1. Klon Krell KSA50.

2. Kloon Burmester 933

3. Klon Accuphase E450.

Nawet jezeli powyższe obok swoich wzorców "nie leżały" wydały mi sie porzadnie wykonane i miały przesłanki na szanse, ze dobrze zagrają.

Kell KSA50 odpadł po 3 dniach odsłuchu ... grał jak amarykański lotniskowiec. Solidne wysokie, potężna i mocna średnica a im bardziej w dół pasma tym bardziej miażdząco. Nie podeszlo mi brzmienie.



Burmester 933 - opamp podmieniony na Burson V6, testowałem tez z Burson V5I. Ta końcówka zdecydowanie najbardziej mi podeszła i tą postanowiłem w pierwszej kolejności zabudowac. Ustawiony w klasę A. Radiatory ze zdjęcia grzały sie dość mocno. Juz wtedy wiedzialem, ze obudowy będą troche kosztowne ...




Accuphase E450 - tu też podmieniałem opampa, zagrał zupełnie innaczej od Burmestera. Jego brzmienie przypadło do gustu małżonce i określiła jako "aksamitne" ... tez bedzie miał obudowę i być moze bedzie grał w torze analogowym z gramofonem. Ustawiony w klasę A.






Całość trwala dość długo. Od zakupu pierwszych komponentów do ostatecznego przykręcenia pokryw minął prawie rok. Miesiące słuchania wzmacniaczy "na pająku".

W dalszej kolejnosci zamieszcze zdjęcia z montażu w obudowach i efektu koncowego.

Edited by revers
  • Like 4

Share this post


Link to post
Share on other sites

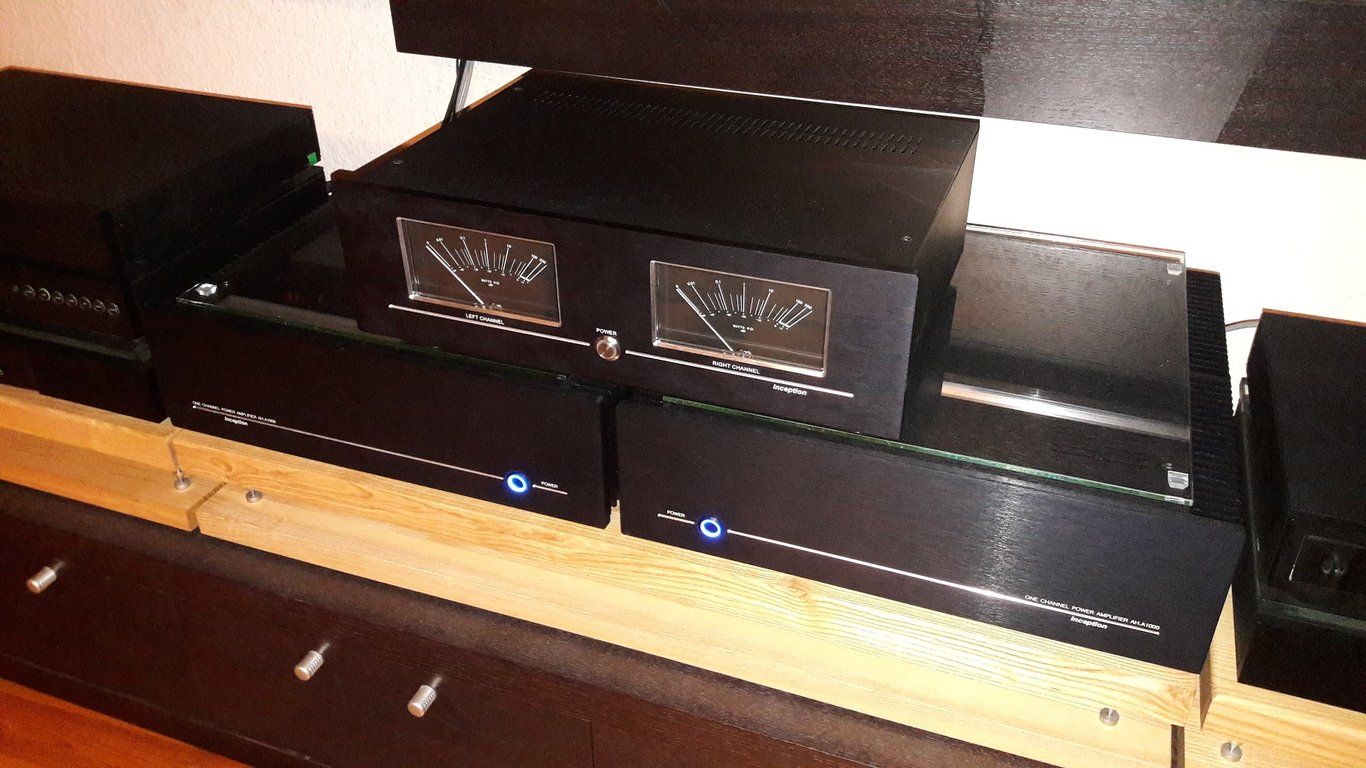

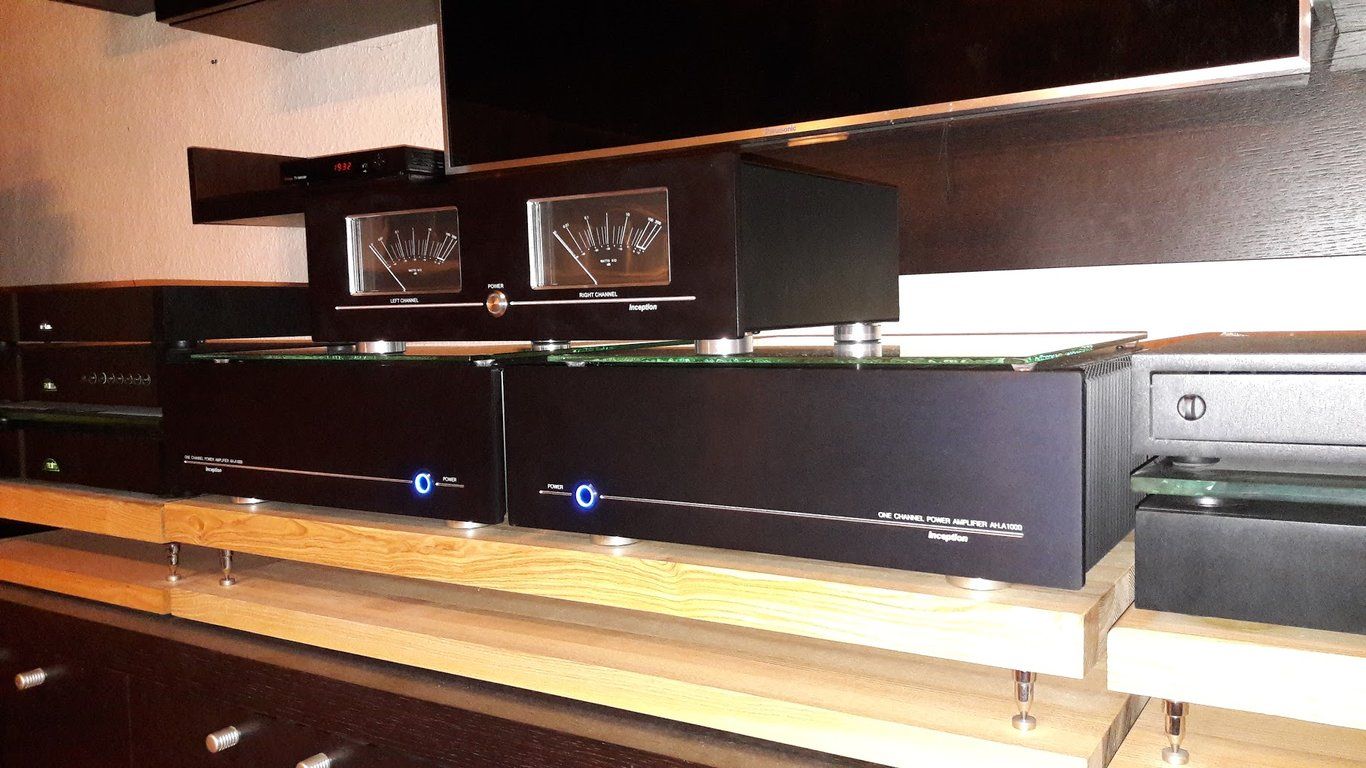

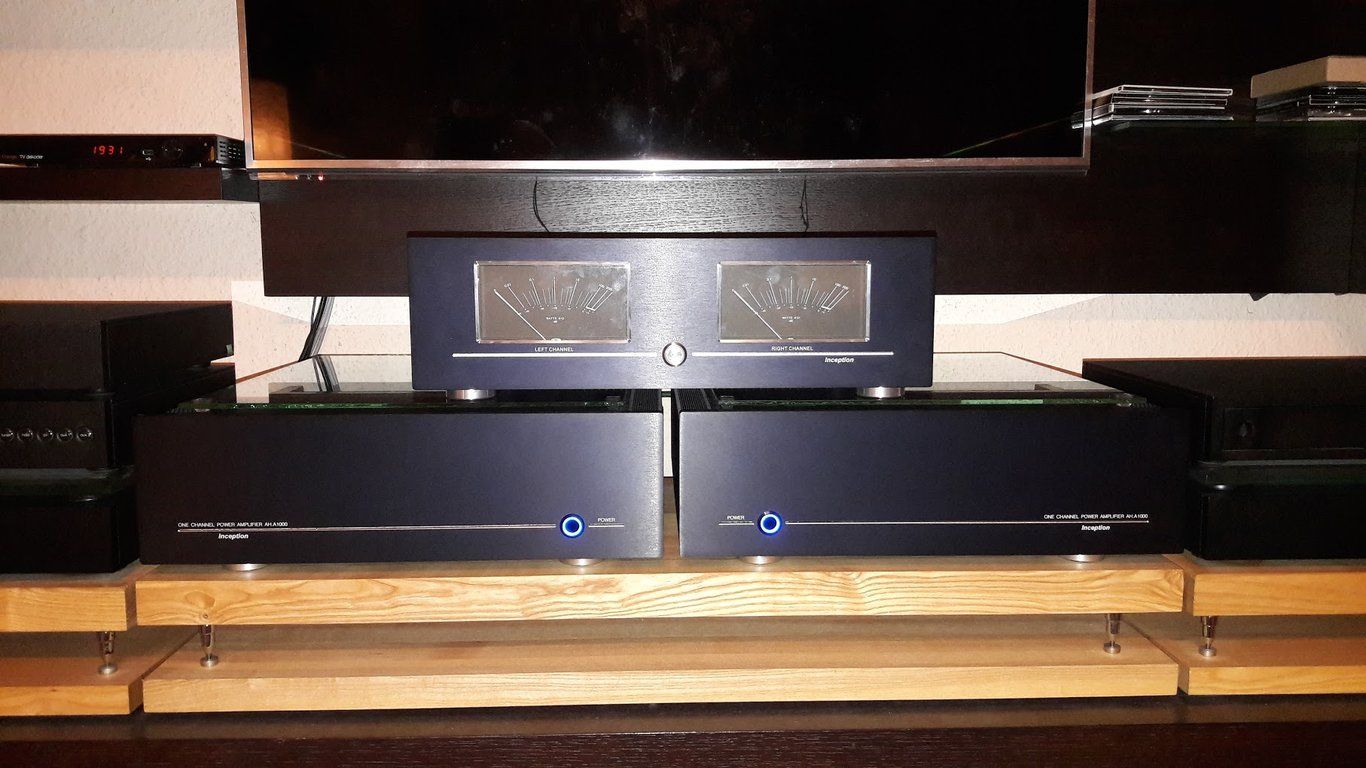

Montaż i efekt koncowy.











Obudowy obrabiane we wrocławskim moduhop.pl. Dokładnie, precyzyjnie, solidnie ... z pasją !

Dodam ze nienaganie obsłuzono reklamację. Panele rózniły sie odcieniem.  Jeden z nich został ponownie dobrany i obrobiony.



Konkluzja jest taka ze ... moja końcówka mocy NAIM NAP155XS zostala wystawiona na sprzedaz.

Edited by revers
  • Like 3

Share this post


Link to post
Share on other sites

Świetny pomysł i wykonanie.

Ten element z wskaźnikami wychyłowymi to preamp? Jeżeli tak - to jaki i gdzie regulacja głośności?

Share this post


Link to post
Share on other sites
xavian
On 1/29/2020 at 7:56 PM, TheMrPegaz said:

Świetny pomysł i wykonanie.

Ten element z wskaźnikami wychyłowymi to preamp? Jeżeli tak - to jaki i gdzie regulacja głośności?

To tylko wskazniki. Jako preamp pracuje NAIM NAC152 XS zasilany podwójnie z odseparowanego zasilacza NAIM Flatcap.

Share this post


Link to post
Share on other sites

Możesz coś więcej napisać o brzmieniu? Jaki był koszt całego projektu poszczególnych końcówek? Gdzie zamawiać?

Share this post


Link to post
Share on other sites

Koszty tak  bez nadmiernej precyzji: Trafa po okolo 300 pln /szt. Koncowki te "wybrane" po 70 EUR. OPAMP'y Bursona 300 pln ... Najdroższe obudowy i obróbka, ale to chyba oczywiste. Sie nazbiera :) Calość okolo 4,5 - 5 k pln (Bez "klocka" ze wskażnikami).

Nie lubie opisywac brzmienia bo to bardzo subiektywne. Wzmacniacz pracuje w klasie A i ma nieskonczone zasoby prądowe. Bez problemu wysterował duże trojdorżne kolumny - Monitor Audio i ATC.

Od roku NAIM NAP 155XS zalega niegrany. NIe sądze by w zasiegu cenowym znalazłbym cokolwiek co zagra "lepiej".

Końcowki kupowalem na ebay.de



Share this post


Link to post
Share on other sites

Super projekt, robi wrażenie!

Jaki prąd spoczynkowy ustawiłeś w Accuphase E450? Jak klasa A to ile A(mperów?) 😄

Share this post


Link to post
Share on other sites
13 hours ago, Kami3n147 said:

Super projekt, robi wrażenie!

Jaki prąd spoczynkowy ustawiłeś w Accuphase E450? Jak klasa A to ile A(mperów?) 😄

Dla sprostowania to klon E405 ... ustawione jest teraz 300 mA, troche sie grzeja te radiatory co sa na zdjeciu. Przy 200 mA juz pieknie gral a temp byla znacznie znizsza, roznica w dzwieku nieznaczna lub niesłyszalna 😉
