Kolumny DIY na głośnikach szerokopasmowych

[Ape]

400Hz przy  2 pułapkach wycinających rezonanse, 😞

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

10 minut temu, meloV8 napisał:

Wykonalne, wykonalne. Przede wszystkim zwrotnice bedziesz musial zaprojektowac na podstawie pomiaru juz w docelowej H. Trzeba zmierzyc pomiar bliski z przodu i z tylu na wyjsciu dipola, oraz wprowadzic delay odpowiadajacy odleglosci dzielacej dwie strony membrany. Na podstawie takiego pomiaru zaprojektujesz sobie filtr w Vituixie.

Jesli masz skalibrowany system pod katem Spl, bedzie latwiej skleic ze soba odpowiedz szerokopasmowca z basem, jesli nie to moze z symulacji wyznaczyc Spl basu z uwzglednieniem podbicia podlogi i w symulacji zwrotnicy, taka przyjac efektywnosc do laczenia szerokopasmowca.

Z szerokopasmowcem bedzie prosciej, bo musisz zrobic tylko pomiar bliski od strony glosnika, 5mm od membrany oraz pomiar daleki, powiedzmy z metra ( zalezy jakie bedziesz mial warunki pomiarowe ). Nastepnie trzeba sklonowac pomiar bliski, ale odwrocic jego faze, oraz wprowadzic delay wynikajacy z szerokosci dechy. Zaczalbym od szerokosci dechy 20-24 cm, z glosnikiem na osi ( tutaj musisz sprawdzic odpowiedz Edge, czy Basta aby dobrac  optymalna wysokosc glosnika. Pomiary bliskie dodajesz do siebie ( z uwzglednieniem delay, bo bez tego nie bedzie zwarcia na pomiarze ) i to laczysz w pomiarem bramkowanym.

Potem sklejanie tego w Vituixie,  troche roboty z tym bedzie. Bedziesz musial skorygowac pik dyfrakcji, gdzies kolo 1.2 khz jesli szerokosc dechy wyniesie 20cm.

Oczywiscie byloby super zrobic pomiary offaxis szerokopasmowca w desce...

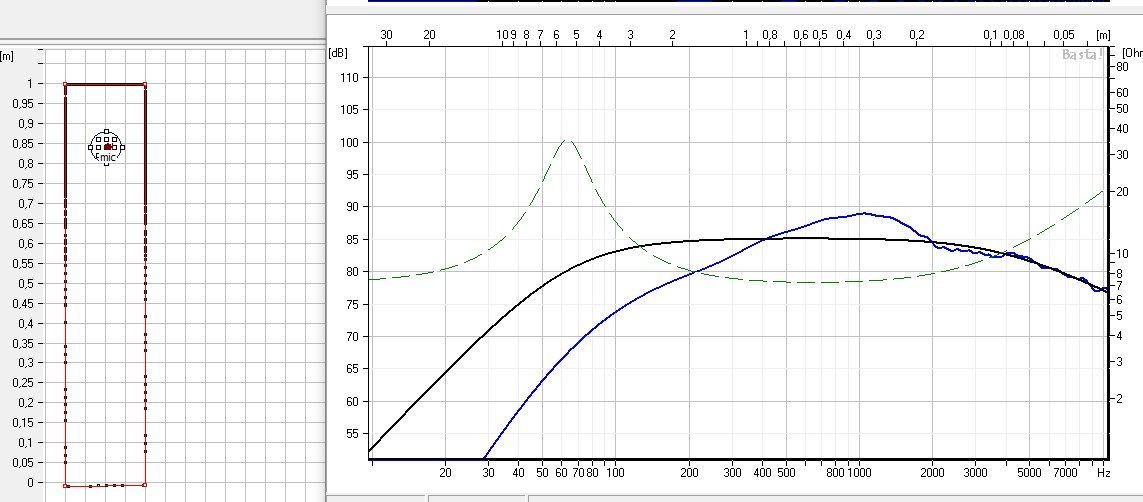

Dodaje symulacje tego glosnika w desce o szerokosci 20cm oraz dla porownania odpowiedz w nieskonczonej odgrodzie.

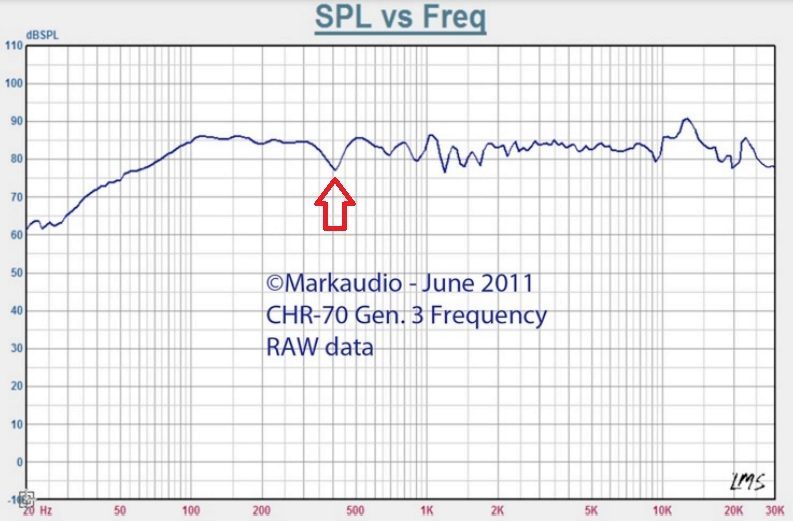

ten głośnik który mam na pomiarach producenta pokazuje także tą "dziurę" przy 400Hz, pomiary producenta, już nie raz zauważyłem są lekko wygładzane, u mnie w pomiarach pokazanych powyżej to jest jeszcze bardziej uwidocznione

dziękuję za opis jak wykonać pomiary, na pewno będę miał z tym trochę zabawy, obawiam się jednak, że będzie trudne, ale faktycznie chciałbym ten plan zrealizować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Ee tam, za duzo sie przejmujesz. Daj krotsza H frame, niewiele glebsza od plaskiej dechy i skopiuj filtrowanie od MJK. Masz prawie gotowy bas. Reszta to dokleic do tego szerokopasmowca, tylko tu mam wlasnie pewien klopot, bo nie wiem czy nie bedziesz mial za duzo basu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

14 minut temu, slawek.xm napisał:

w ten układ bym celował

mogę Ci dać w prezencie dwie bety 8a ze zmienioną membraną na gumowym wahaczu

pasmo równe do 1khz ale musiałbyś ją połączyć właśniie kolo 300hz

a wyźej ze swoją szerkopasmowką

jak Ci będzie odpowiadać to wykorzystasz jak nie to odeślesz

nic za nie nie chcę , modyfikował Machnik

Dziękuję Sławku za ofertę, jutro odezwę się na PW w tej sprawie,

myślałem o tej TL-ce ale skoro kolega @meloV8 nie podchwycił tego pomysłu, a wiadomo, że kocha TL-ki to znaczy że pomysł musi być chybiony 🙂

Czyli tą Betę trzeba od od dołu "ciąć" na 300Hz ( może na 200Hz się uda) i przy 800 Hz łączyć z Markiem Audio, no trochę to zaburza wizje minimalistycznej OB 🙂

5 minut temu, meloV8 napisał:

Ee tam, za duzo sie przejmujesz. Daj krotsza H frame, niewiele glebsza od plaskiej dechy i skopiuj filtrowanie od MJK. Masz prawie gotowy bas. Reszta to dokleic do tego szerokopasmowca, tylko tu mam wlasnie pewien klopot, bo nie wiem czy nie bedziesz mial za duzo basu...

będę działał 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Obudowa monitorowa TL moim zdaniem troche bez sensu. To juz lepiej zrobic wolnostojace szerokopasmowe TL, zaprojektowac tak, zeby mogly grac solo i do tego ewentualnie dopalka w H frame.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 minutę temu, Ape napisał:

Dziękuję Sławku za ofertę, jutro odezwę się na PW w tej sprawie,

myślałem o tej TL-ce ale skoro kolega @meloV8 nie podchwycił tego pomysłu, a wiadomo, że kocha TL-ki to znaczy że pomysł musi być chybiony 🙂

Czyli tą Betę trzeba od od dołu "ciąć" na 300Hz ( może na 200Hz się uda) i przy 800 Hz łączyć z Markiem Audio, no trochę to zaburza wizje minimalistycznej OB 🙂

chodzi o to,ze beta ma teraz leciutka membranę i mocny magnes i jest szybka jak cholera tylko basu nie przeniesie bo zaczyna furkowac musi byc cięta dośc wysoko 250 -300hz

do alfy powinna pasowac jako lacznik z malą szerokopasmowką

ale trzeba sprawdzić i posluchac jak chcesz sprobowac sie pobawić to daj na pw adres to Ci wyslę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkropkab]

Trafiłem takie cudeńka na starociach za 250zł. Jak myślicie nada się to do odgrody? Miałem TB 1320SIF i Saby, ale te wydają się ciekawsze. Mam też Alphardy HW 1500 i myślę, żeby testowo je wypróbować w połączeniu z tymi KSP215.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

po wyglądzie ciężko ocenić jakość grania, sam musisz ocenić względem pozostałych. Na pewno wspomniany w tekście TB1320SIF jest wyjątkowo udanym małym szerokopasmowcem,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Godzinę temu, mkropkab napisał:

Trafiłem takie cudeńka na starociach za 250zł. Jak myślicie nada się to do odgrody?

Każdy glosnik nada sie do odgrody. Kwestia zaprojektowania wlasciwej pod dany przetwornik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

W dniu 9.01.2022 o 19:35, mkropkab napisał:

Trafiłem takie cudeńka na starociach za 250zł. Jak myślicie nada się to do odgrody? Miałem TB 1320SIF i Saby, ale te wydają się ciekawsze. Mam też Alphardy HW 1500 i myślę, żeby testowo je wypróbować w połączeniu z tymi KSP215.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... miałem te cudeńka do posłuchania. Pochodzą z byłej NRD, epoka wczesnego Ericha Honeckera.

W oryginale - z fabrycznym filtrem jak dla mnie średnio nadają się do długiego słuchania, wysokie tony momentami dzwoniąco-metaliczne. Z zalet, bo są to; przyzwoita efektywność, względny basik. Chciałem je odkupić z zamiarem grania na stryszku przy uruchamianiu prototypów. Niestety właściciel trochę je cenił zbyt wysoko jak na granie strychowe. Wsadził je do obudowy typu Horn i ...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkropkab]

Widziałem takiego w hornie, tylko trochę dużym... W ogóle Khang ekscytuje się starymi NRD'owskimi głośnikami. Ma zestawy na L3401 i L2901 w monitorach. Ciekawe jak to brzmi, bo pomiarów brak.





4 godziny temu, Lisor napisał:

W oryginale - z fabrycznym filtrem jak dla mnie średnio nadają się do długiego słuchania, wysokie tony momentami dzwoniąco-metaliczne.

No właśnie się zastanawiałem jak będzie bez tego filtra. Wygląda na to, że trzeba by uzupełnić i to nie tylko na dole. Może na górkę jakiś kompresyjny np. B&C DE25.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

... Horn + ten głośnik. Tak dziwacznego dźwięku nigdy nie słyszałem. Scena przesunięta do tyłu o kilka metrów, dźwięk dochodził jakby z wielkiej i głębokiej jamy. Przy tym czymś oryginalny zespół głośnikowy z opisanymi wcześniej ,,dzwonkami,, brzmiał jak wzór neutralności. Pamiętam, że właściciel na początku słuchał oryginału bez fabrycznej filtracji i zdaje się, że dało się tego słuchać. U mnie z filtrem dzwoniło.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Sam głośnik L340x jest rewelacyjny, ale wszelakie dodawane filtry czy nawet łaczenie z innymi głośnikami odbierało mu potencjał. Jesli ktoś słyszy do 10-12 khz, to za stówkę ma pełne audio hi end o jakim kazdy audiofil marzy popuszczając w gacie. W zasadzie to można odpuścić najwyższe rejestry i może piwniczny bas w zamian za idealnie neutralną, naturalną super rozdzielczą średnicę.  Słuchałem całymi nocami gapiąc się w ten głosnik. To wtedy uległem urokom szerokopasmówki. Szczerze żałuję do dzisiaj, że pozbyłem się ich za śmieciowe pieniądze. Miałeem 4 sztuki. Efektywnośc 99 dB jak dobrze pamiętam. Inne głośniki może grają lepiej w całym paśmie, ale RFT jest mistrzem na średnicy. Możnaby go w sumie połączyć z efektywnym niskotonowym i supertweeterem, jednak w taki sposób, by szerokopasmówka grała elektrycznie całym pasmem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Stycznia 2022 przez Kris_54701

[Ape]

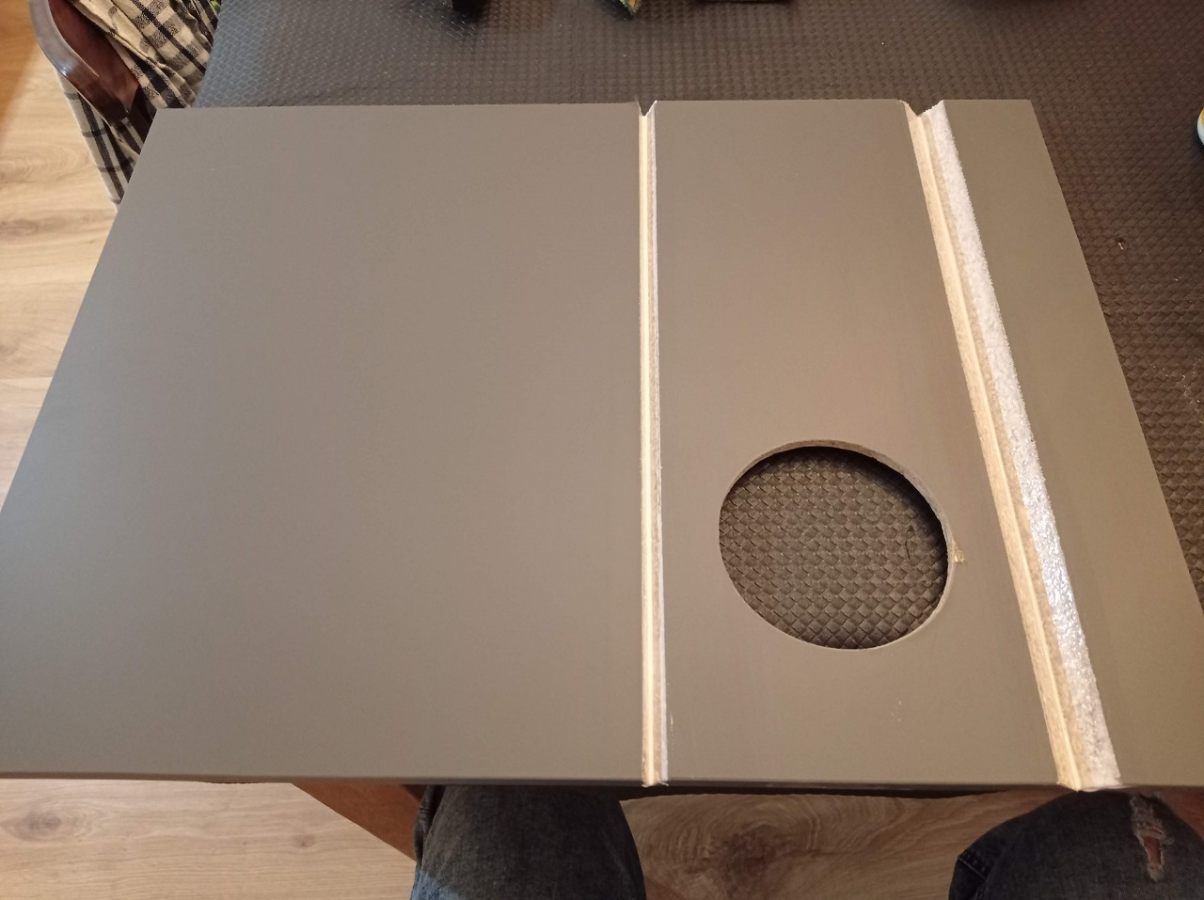

Kartonowe "skrzydlate odgrody" pora zastąpić czymś bardziej stabilnym. Dociąłem płytę meblową 12mm (taką akurat miałem) pod różnymi kątami i sobie kleje 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2022 przez Ape

[ASURA]

11 minut temu, Ape napisał:

pod różnymi kątami i sobie kleje 🙂

Użyłeś frezów V 60 i 90 stopni ?

Zwilżałeś długo miejsce zginania co by elastyczne było i nie spękało po przeciwnej stronie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

10 minut temu, ASURA napisał:

Użyłeś frezów V 60 i 90 stopni ?

Zwilżałeś długo miejsce zginania co by elastyczne było i nie spękało po przeciwnej stronie...

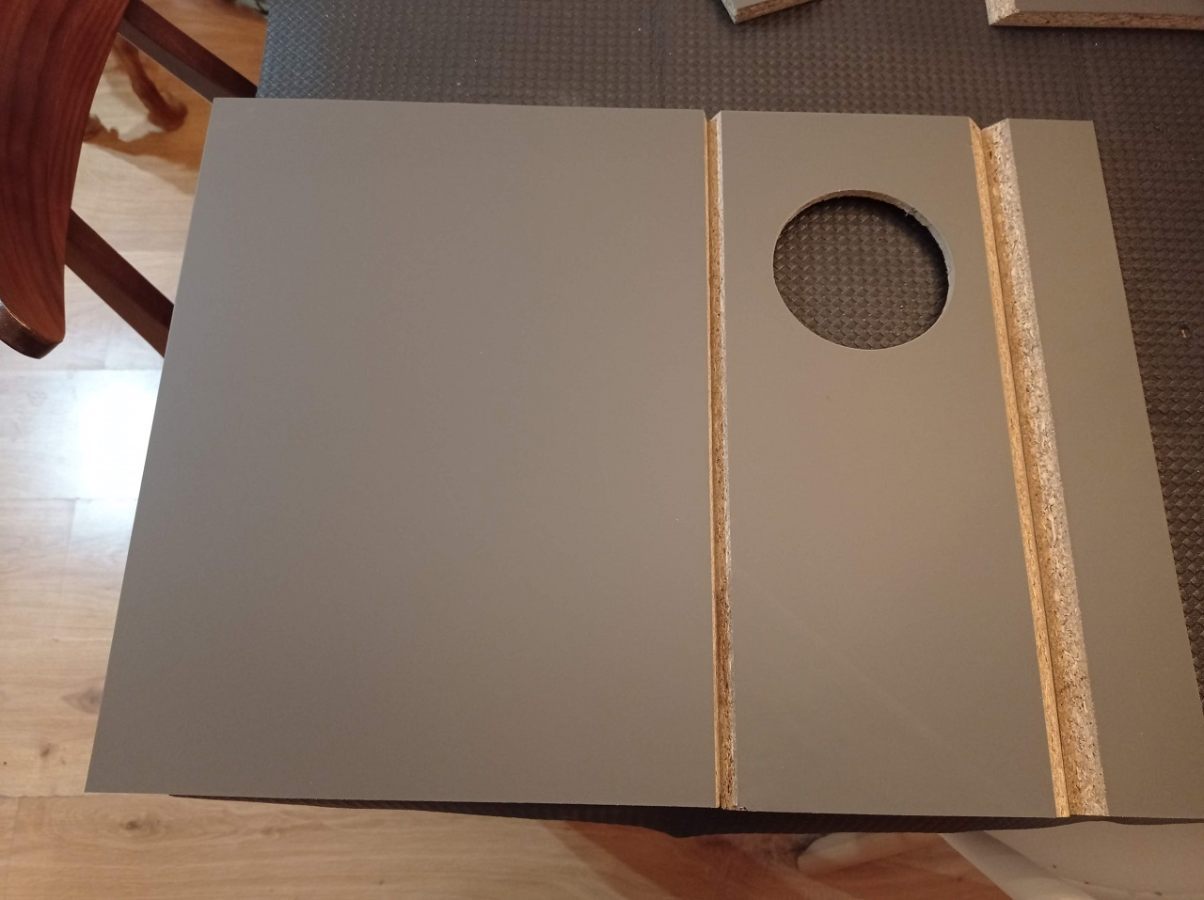

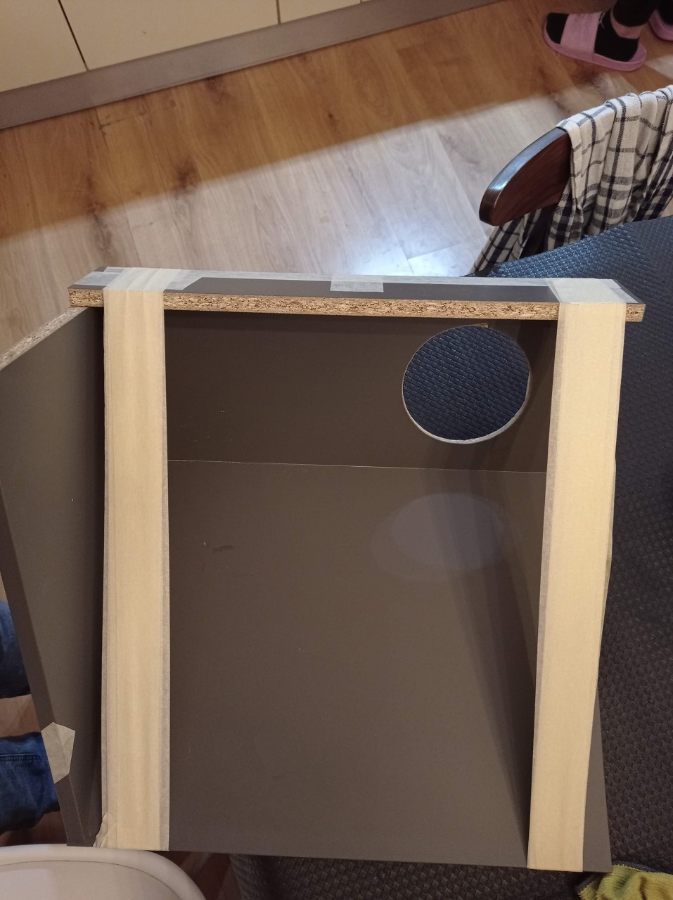

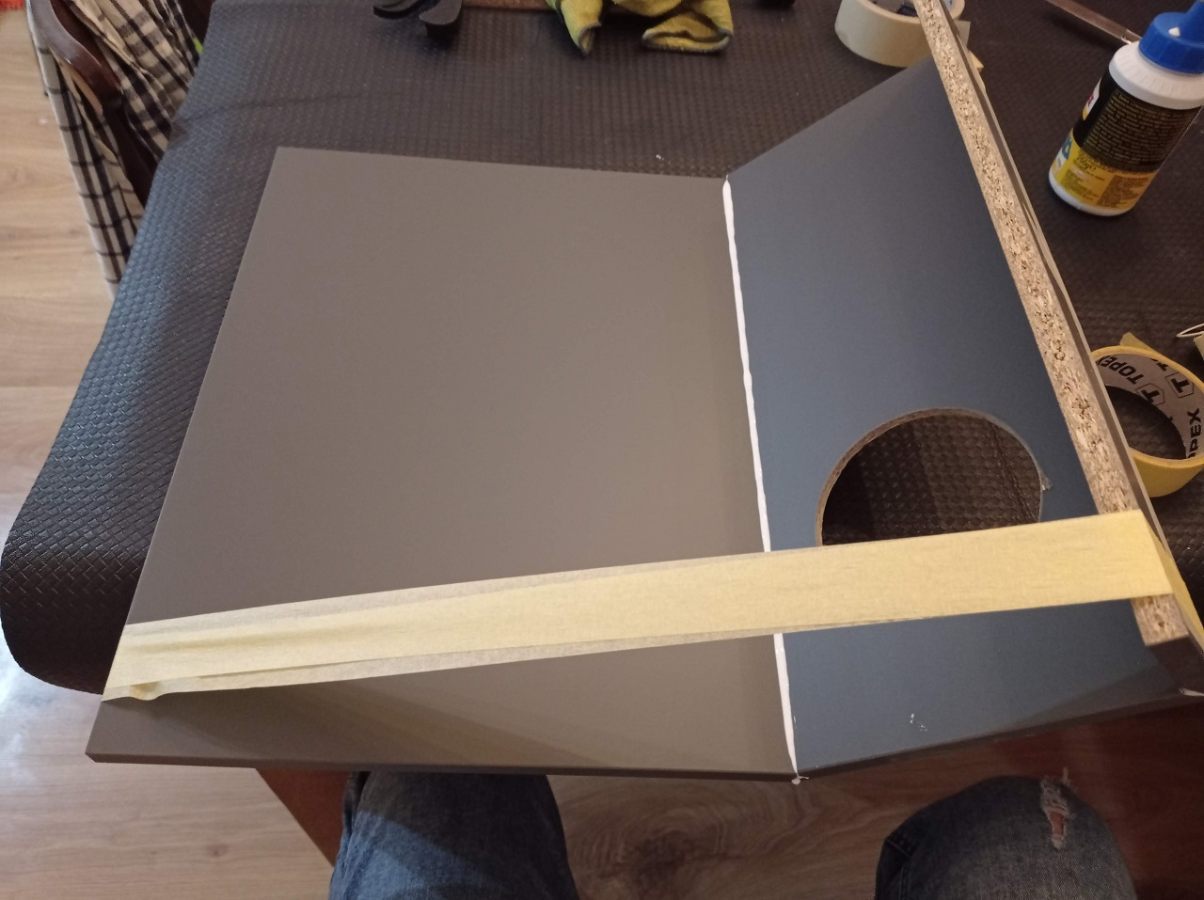

nie, ciąłem pilarką ręczną pod kątem 45 stopni oraz ok 26 stopni, następnie miejsca łączenia zostało sklejone taśmą malarską(zdjęcie 1), odwróciłem na drugą stronę,(zdjęcie 2) posmarowałem klejem (zdjęcie3)  i złożyłem wszystko w te swoje "wingsy"

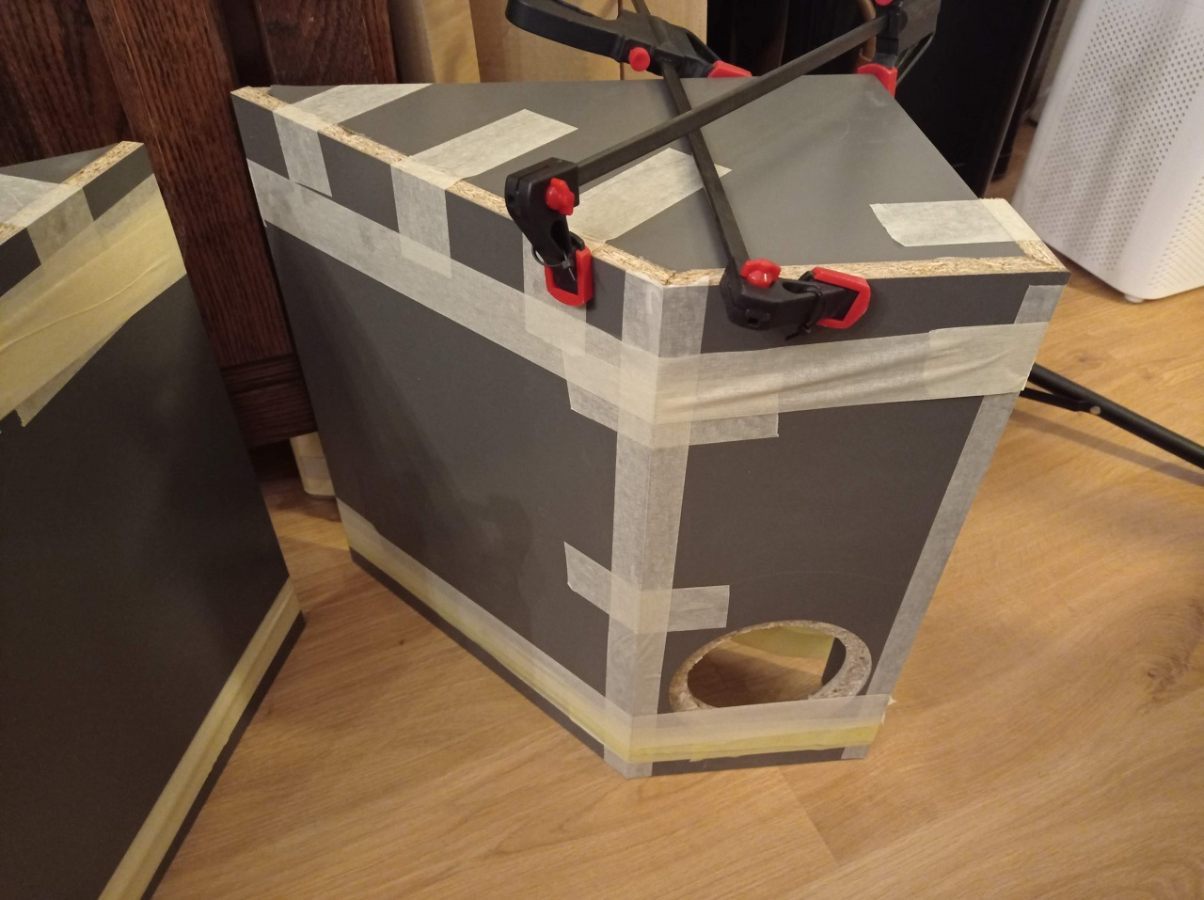

dołożyłem "podstawę", która tez podoklejałem taśma malarską i ściskami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2022 przez Ape

[ASURA]

2 minuty temu, Ape napisał:

nie, ciąłem pilarką ręczną pod kątem 45 stopni oraz ok 26 stopni, następnie miejsca łączenia zostało sklejone taśmą malarską(zdjęcie 1), odwróciłem na drugą stronę,(zdjęcie 2) posmarowałem klejem (zdjęcie3)  i złożyłem wszystko w te swoje "wingsy"

dołożyłem "podstawę", która tez podoklejałem taśma malarską i ściskami

No to narobiłeś się z deczka

👍

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

2 godziny temu, Ape napisał:

nie, ciąłem pilarką ręczną pod kątem 45 stopni oraz ok 26 stopni, następnie miejsca łączenia zostało sklejone taśmą malarską(zdjęcie 1), odwróciłem na drugą stronę,(zdjęcie 2) posmarowałem klejem (zdjęcie3)  i złożyłem wszystko w te swoje "wingsy"

dołożyłem "podstawę", która tez podoklejałem taśma malarską i ściskami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bez wooferka?

czy będzie w oddzielnej H-frame?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

tak, na dole będzie 15" Alpha w H-frame, może jutro będę robił, jak zdrowie i samopoczucie dopisze 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

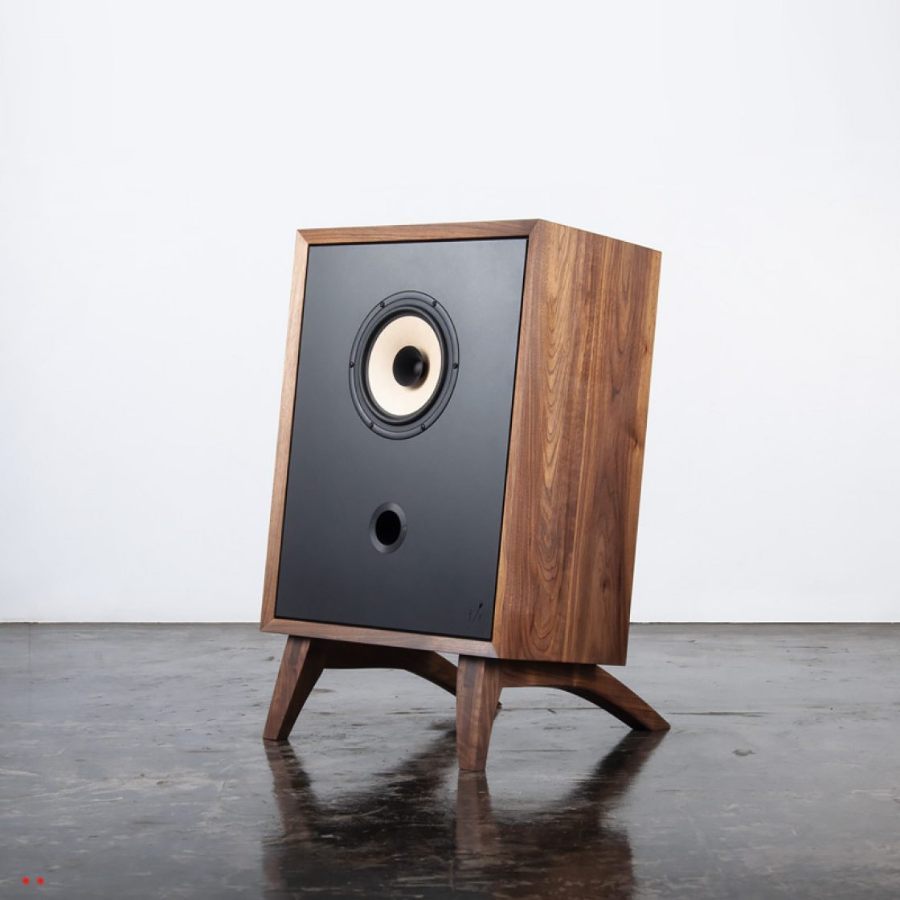

jako, że temat o szerokopasmówkach, takie ostatnio "wygrzebałem" w internetach

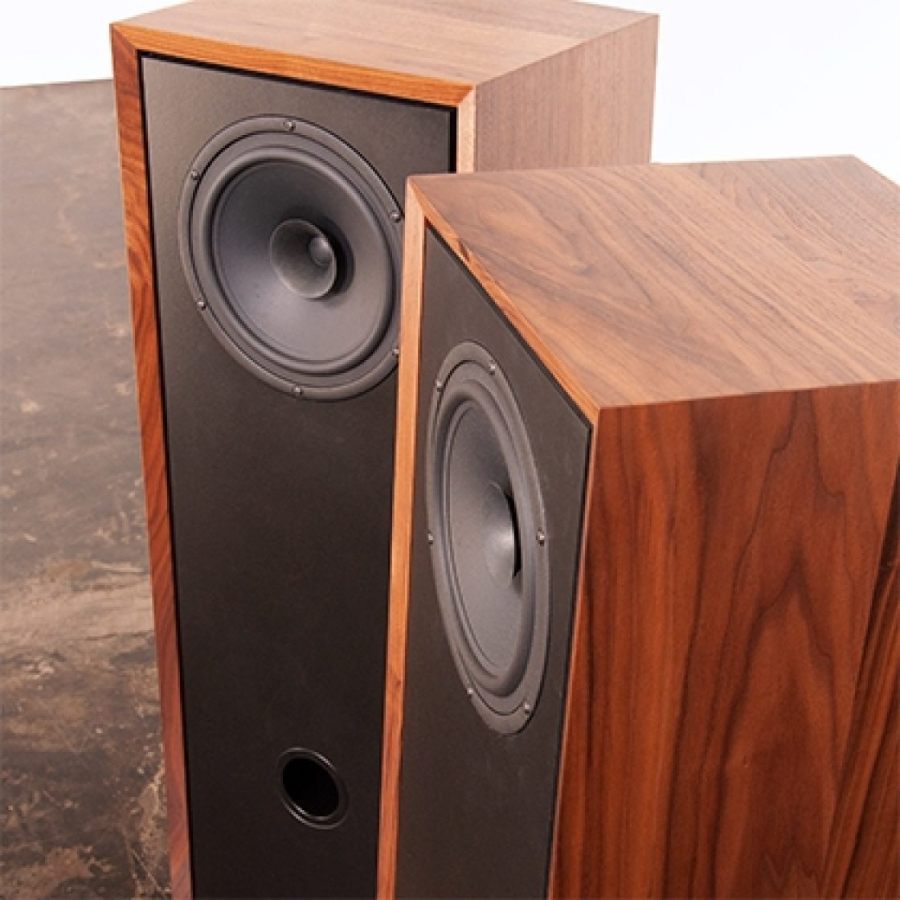

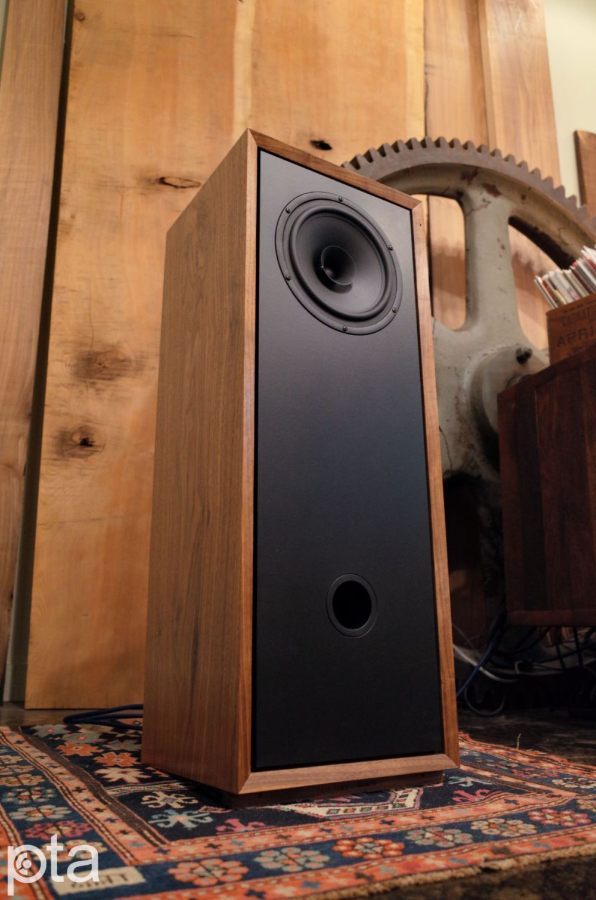

Fern & Roby Raven III

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



_____________________________________________________

Wcześniejsza wersja tego projektu była na Seas -ie Exotic

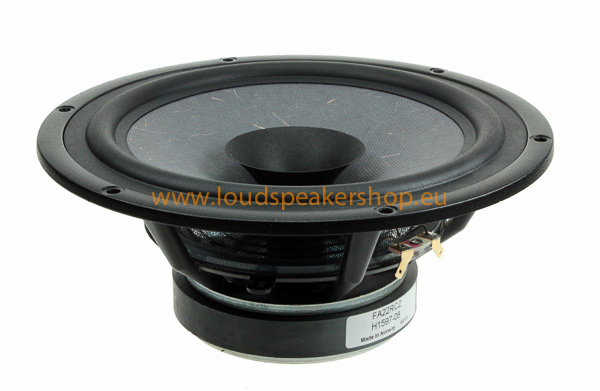

obecnie, to w/g znalezionych informacji znalezionych, także Seas, jednk mocno modyfikowany, membrana na pewno zmieniona

_____________________________________________________

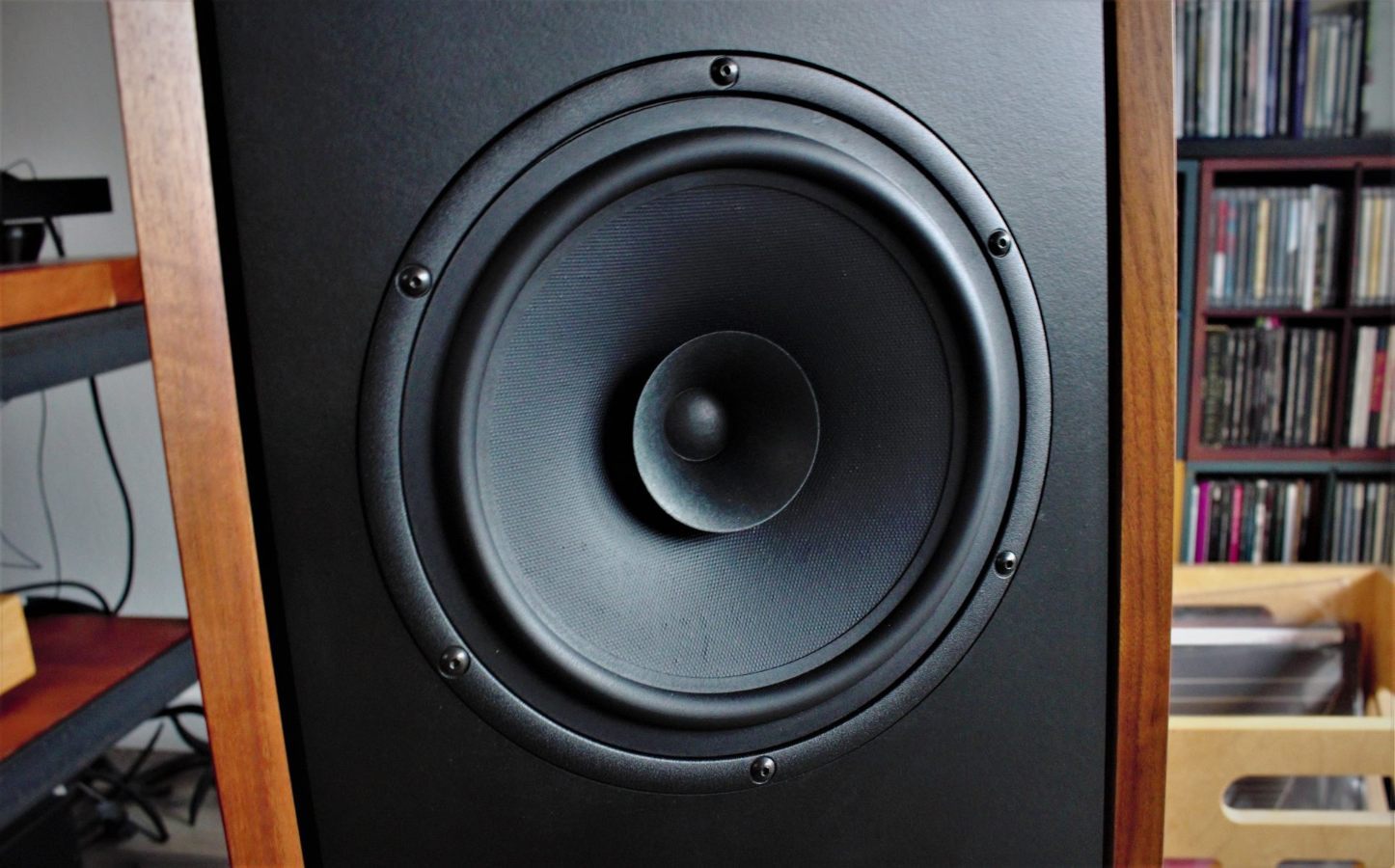

kilka szegółów konstrukcji, np. terminale z miedzi

_____________________________________________________

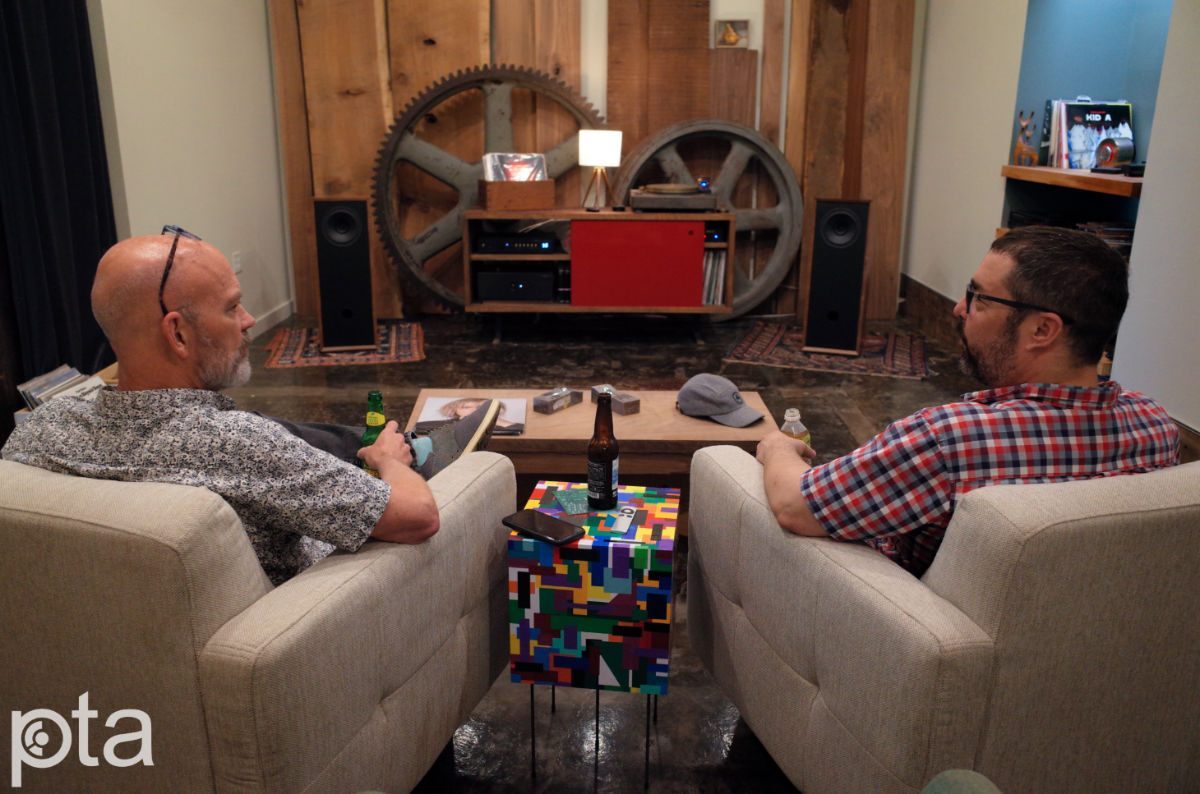

a tu zadowoleni konstruktorzy w domowym? lub biurowym  zaciszu. I to jest praca 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Lutego 2022 przez Ape

[jamelo]

14 godzin temu, Ape napisał:

obecnie, to w/g znalezionych informacji znalezionych, także Seas, jednk mocno modyfikowany, membrana na pewno zmieniona

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Raczej tylko czymś nasączona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

... małe pytanie natury ogólnej do Kolegów, którzy przebrnęli przez kręte ścieżki na drodze do zadowalającego grania  głośnika szerokopasmowego.

Mianowicie, chodzi mi o budowę/rodzaj cewki powietrznej filtru szeregowego, która możliwie  najlepiej sprawdzi się w pracy z głośnikiem pełnopasmowym. Są trzy rodzaje, normalne- nawijane drutem okrągłym, taśmowe i litzy...







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Zapewne narażę się ortodoksyjnym audiofilom, ale osobiście uważam, że najważniejsze jest "wstrzelić" się z wartością cewki, rodzaj i materiał z czego jest wykonana będzie drugo, lub jeszcze dalej, -rzędna.
Jak już to zrobisz, to dźwięki stają się plastyczne, łagodne, a jednocześnie słychać wszystkie niuanse, wybrzmienia itd. to po prostu słychac jak dźwięk staje się zupełnie inny, naturalny.
Gdy dasz za małą wartość cewka/rezystor dźwięki będą jazgotliwe, ostre, nienaturalnie szorstkie, kiedy przesadzisz w drugą stronę stłumisz wszelkie "smaczki" na audiofilskich płytach.
Nie ma co tutaj popadać w ekscentryzm, raz miałem cewkę powietrzna 1mm drut, innym razem taśmową WaxCoil, obie grały, grają nadal, świetnie.

Powiem tak, największy wpływ na sposób odbierania muzyki ma nastrój i samopoczucie w danym dniu, to jak się czujemy itp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

21 minutes ago, Ape said:

Powiem tak, największy wpływ na sposób odbierania muzyki ma nastrój i samopoczucie w danym dniu, to jak się czujemy itp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Święte słowa!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

... co do subiektywnych odczuć odbioru  to podzielam poglądy Kolegów, u mnie najlepiej późnym rankiem.

A jak z drutami. Jako, że głośnik pracuje w teoretycznie w pełnym paśmie to cewka Litz będzie odpowiednia ? Głównie chodzi mi o górę pasma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Jakie masz przewody głośnikowe? MultiLitz, taśmowe czy solid?
Większa uwagę bym zwrócił na jakość rezystora, a jeżeli jeszcze jest kondensator to jemu też trzeba poświęcić odpowiednią sumę $$$.

Jaki to głośnik chcesz "utemperować"?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

... do głośnika prowadzą Kimbery TC- coś na kształt Litza, gdzie w każdej z czterech linek na kanał jest kilkanaście nieizolowanych drucików, rezystor drutowy w klasie 4 zł w detalu, ale za to z informacją- nieindukcyjny.

Głównie chodzi mi o zasadę; jaka cewka- jej budowa, będzie optymalna w przypadku, kiedy głośnik - jeden - jest więcej niż szerokopasmowy i odtwarza pełne pasmo. Przez drut cewki powietrznej biegnie do niego cały sygnał bez podziału na niskie tony i średnio-wysokie. Wiadomo, że do basu trzeba dużego przekroju, a  do średnich i wysokich ? Może cewka wykonana z przewodu litzowego spełni te warunki ? Duży łączny przekrój nada się do basu, a pojedyncze i izolowane druty pozwolą górze być lepszą niż na zwykłym drucie, np fi 1,4 mm ?

... głośnik to 8 calowy Supravox Signature Bi-Cone. Gra zupełnie przyzwoicie bez korekcji, tak jak   fabryczne zestawy😊.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2022 przez Lisor

[AudioAddicted]

36 minut temu, Lisor napisał:

Przez drut cewki powietrznej biegnie do niego cały sygnał bez podziału na niskie tony i średnio-wysokie.

Kolego, podłącz byle jaką cewkę do głośnika pełnopasmowego i powiedz mi ile wysokich (nie)usłyszałeś 😉
Co powoduje indukcyjność cewki z częstotliwościami i na jakie ma wpływ, kiedy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2022 przez AudioAddicted

[Lisor]

... filtr obliczony dla tego typu głośnika mam obliczony i uruchomiony od dawna. Okresowo go używam. Zauważyłem od pierwszego włączenia, że uspokaja przekaz muzyczny kosztem nieznacznego spadku efektywności oraz łagodniejszego brzmienia średnich i wysokich tonów. I w zasadzie jego działanie spełnia moje oczekiwania poza, no może poza subiektywnym odbiorem tonów wysokich. Oryginalnie, jak to w tego typu głośniku są nienarzucające się😊. Chcę je trochę polepszyć poprzez zastosowanie lepszej jakości cewki powietrznej, która być może wpłynie na większą kulturę przekazu tego pasma. Ale jakiego rodzaju powinna być cewka pracująca z pełnym pasmem ? Drut mam własny. Pozostaje taśma lub litz.

Filtr posiada kilka stopni korekcji ogólnej, samych średnich i wysokich tonów. Schematu i wartości elementów nie mogę podać bez zgody projektującego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

30 minut temu, Lisor napisał:

Filtr posiada kilka stopni korekcji ogólnej, samych średnich i wysokich tonów. Schematu i wartości elementów nie mogę podać bez zgody projektującego.

kup drutową powietrzną z drutu 1,2 -1,6mm

o za dużej indukcyjności i odwijając po trochu zwój -dwa zwoje znajdź najlepszą indukcyjność dla filtra tak by dźwięk był najlepszy a potem mierz indukcyjność i rdc i kup na koniec taśmową o najbardziej zbliżonej indukcyjności i rezystancji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2022 przez slawek.xm

[Lisor]

... czyli odwijając cewkę dobieramy jej indukcyjność dla własnego gustu, potem prototyp zastępujemy cewką taśmową.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
