Przedwzmacniacz gramofonowy

Recommended Posts

Witam,chcę przedstawić mój ostatni projekt-przedwzmacniacz do gramofonu.

Jest to hybryda-pierwszy stopień wzmocnienia to najprostsza aplikacja wzmacniacza operacyjnego z korekcją riaa.Następnie dodałem stopień na pcl 805 którego schemat zaczerpnąłem z kitu avt 5493.Układ opóźnionego załączania napięcia anodowego na scalaku 4541.Aplikację na układach zrobiłem na pcb,natomiast część lampową na pająku.

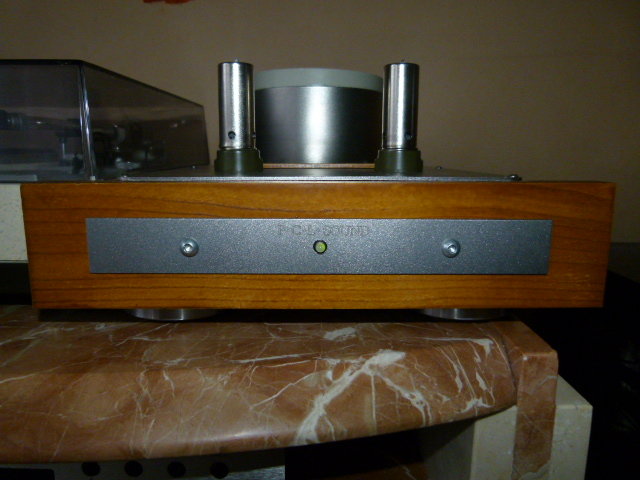

Obudowa-drewno modrzewiowe,polakierowane,stal nierdzewna 2mm piaskowana i grawerowana laserowo.Do tego przykrywka na trafo z tworzywa sztucznego.

Elementy elektroniczne użyte do budowy-kondensatory philips,nippon,rezystory 1% metalizowane,wzmacniacz operacyjny opa 2604.Wszystko lutowane cyną Cardasa.

Brzmienie,problemy i rozwiązania-

Pierwsze uruchomienie nie wypadło zbyt pomyślnie-poziom przydźwięku był nie do zaakceptowania.Zacząłem więc szukać gdzie tkwi przyczyna.Wymieniłem śrubę mocującą trafo na mosiężną.Następnie poukładałem przewody,w końcu zmieniłem lampy z polskich polampów na nosy EI.Masę wszystkich układów połączyłem z obudową w jednym punkcie.Po tych modyfikacjach w jednym kanale jest jeszcze minimalny przydźwięk natomiast w drugim cisza-jest to chyba wina żażenia które jest połączone szeregowo.W pierwszej lampie żarnik świeci bardzo jasno,w drugiej wyraznie słabiej mimo solidnego zasilacza.I to właśnie z tej drugiej jest przydzwięk. Wkrótce zmienię zasilanie na równoległe i myślę że będzie po problemie.

Brzmienie-bas jest miękki,nie narzucający się,wysokie brzmią całkiem ciekawie,skrzą się tak bym to ujął.Króluje średnica-wszelkie odgłosy,wokal,stereofonia czy trzaski z płyty są podane jak na tacy.Ogólnie słucha się go bardzo przyjemnie.

Koszt budowy ok 400 zł.







Share this post


Link to post
Share on other sites

Gratuluję!

Bardzo ładne wykonanie DIY!
Muszę zapamiętać, dobra i praktyczna stylistyka.

Przyglądam się zdjęciom i myślę, że deska frontu jest za szeroka i przez to też trochę niepraktyczna?

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Dzięki!

Mnie nie przeszkadza,ale paru znajomych też stwierdziło że jest trochę za szeroko.Chyba faktycznie skrócę-''miliony nie mogą się mylić''.W tej chwili kombinuję jak tu zamknąć osłonę trafa żeby pozbyć się polipropylenowego krążka.A następnie wreszcie wezmę się za zmianę żażenia jak pisałem powyżej.

Share this post


Link to post
Share on other sites
xavian

Wydaje mi się, że zamiast tego tworzywa można by dać krążek z tego samego drewna, co reszta, powinno być ok?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Wiesz co, Kolego, z czasem ta twoja obudowa podoba mi się coraz bardziej!
Z czego zrobiłeś ten metalowy cylinder?

Na ilu wzmacniaczach operacyjnych masz zrobiony preamp RIAA?
Zajrzyj tutaj, polecam układ RIAA firmy Texas Instruments na trzech opamach w wersji pasywnej (brzmi rewelacyjnie, a twój lampowy pre jeszcze tę sonikę wzmocni!):




Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

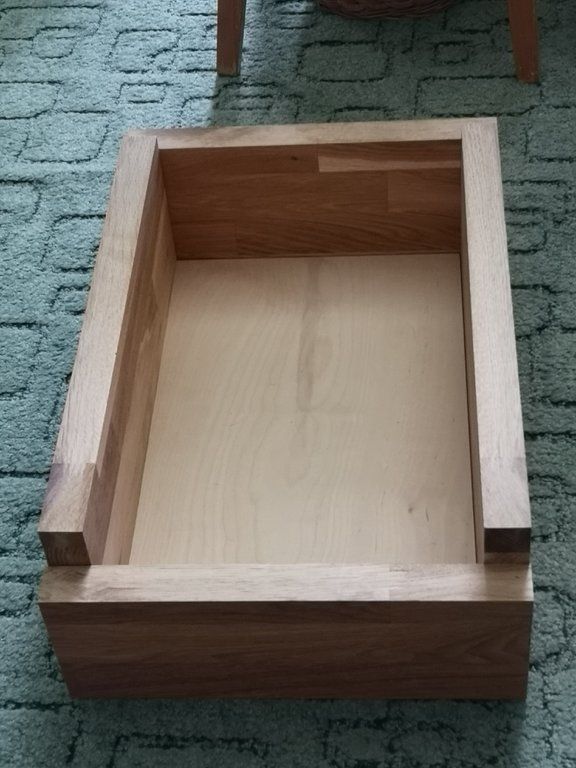

Byłem dzisiaj w markecie budowlanym

obudowa z grubych desek.jpg

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Witam.

Pięknie będzie wyglądać ta obudowa.Na bazie jakiego schematu planujesz budowę?

A co do pytań odnośnie części riaa to jest zbudowana na 1 scalaku wg schematu z kitu avt 2680.Zbudowałem też kiedyś pre ze scalakiem po scalaku,ale brzmienie mi nie przypasowało.

Co do cylindra wokół trafa to pochodzi z osłony jakiejś pompy i jest z nierdzewki.





Share this post


Link to post
Share on other sites

Jeszcze nie wiem, co dokładnie będę robił, ale wszystko na razie wskazuje, że będzie to jakaś prosta realizacja 300B SE z pentodą na wejściu - nie zrzynam schematów z książek czy z internetu, raczej podpatruję topologie i rozwiązania, po czym te ciekawsze rozwiązania liczę od nowa dla własnych warunków.

Robiłem ten avt 2680, fatalnie grał, do tego pre RIAA TI na trzech opamach się nie umywa, nie może być inaczej, bo nie ma tam ani jednego kondensatora w torze sygnału i są jeszcze inne ciekawe myki wpływające dodatnio na jakość dźwięku!

Ale, jak coś gra, to już jest sukces!
Odwaliłeś kawał dobrej roboty, zawsze można marudzić, taki jest rdzeń aktywności w audio.




Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Skoro tak polecasz to w weekend zaprojektuję po swojemu pcb pod RIAA TI i sprawdzę co jest warty,ze scalaków mam TL072,NE5532,opa 2604,op275 więc będzie czym mieszać.



18 godzin temu, JanF napisał:

300B SE z pentodą na wejściu

Wspomniałeś o SE z pentodą na wejściu.Mam e81L w ilości kilkunastu i bardzo kusi mnie jakoś je wykorzystać.Nie spotkałeś się może ze schematem jakiegoś przedwzmacniacza na tej lampie.W necie są skąpe informację,a szkoda żeby zalegały na strychu.

Share this post


Link to post
Share on other sites

Proszę popatrzeć, co ostatnio zrobiłem (post #6351):



Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Co do pentody w pre napięciowym, to sytuacja wygląda tak, że raczej pentodę używa się w integrach w stopniu napięciowym, niż w samodzielnych pre do formowania wstępnego dźwięku (np. Lamm2).
Wynika to z faktu dużego wzmocnienia pentody, które nijak się nie ma do idei samodzielnego pre formującego, gdzie wzmocnienie wynosi góra parę jednostek (jeden, dwa, trzy, cztery, pięć, sześć). Jeśli będzie więcej, to wzmacniacz mocy (integra) zacznie mieć problemy z regulacją głośności, od razu, przy niewielkim ruchu potencjometru mamy duży wzrost mocy i 'jak tu słuchać muzyki Panie Premierze, wszystko dudni, że ...uj!'.
Zbijanie sygnału na dzielniku R jest nie koszerne i robi się to w ostateczności, jak nie ma innego sposobu.

Jest możliwa droga środka, owszem, używamy pentody w pre formującym dźwięk, ale pracuje ona w w trybie triody, gdzie jej wzmocnienie jest 'triodowe' (10 do 30), jeśli do tego dodamy Ujemne Sprzężenie Zwrotne, które zmniejsza wzmocnienie, to można pokusić się  zrobić na pentodzie klasyczne pre do kształtowania dźwięku.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Właśnie o taki przedwzmacniacz chodzi mi po głowie-z pentodą w trybie triody.A że mam 2 taką obudowę jak wyżej,lampy e81l,kilka szuflad części to nic tylko coś zmajstrować.W karcie katalogowej są nawet podane wartości oporników itd.ale...

...Zastanawiające-lampa tania i łatwo dostępna,a mało kto ją wykorzystuje.



Share this post


Link to post
Share on other sites

Rozumiem, że chodzi Ci o samodzielne pre kształtujące dźwięk raczej, niż o stopień wzmocnienia napięciowego do wtórnika mocy?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Dokładnie!

Aktualnie mam kolumny o skuteczności 97db+końcówa 2x100 więc nie potrzebuję wzmocnienia.

Przede wszystkim ręce świerzbią 😎 i chcę wykorzystać to co mam.

Właśnie jestem w trakcie rozbierania trafa sieciowego-jutro spróbuję nawinąć zwoje pod e81l.



Share this post


Link to post
Share on other sites

Z opinii, jakie zamieszczane są na forach audio, na pierwszym miejscu stawiane są pre lampowe Lamm2 i Aikido.
Proponuję jako punkt startowy wybrać topologię Aikido?

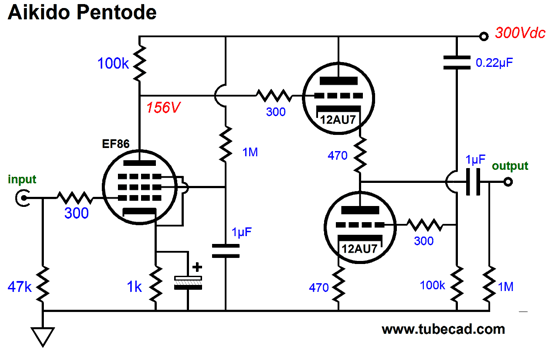

Schemat wyjściowy:

Pentode Aikido wzór nr 1 pre lampowego .png

Źródło:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Teraz tak, królową pentod audio o nazwie EF86 zamiemy na E81L - parę prostych obliczeń, jak je opanujesz i zrobisz te pre aikido, to od razu będziesz ekspertem techniki lampowej i masa konsumentów audio może ci skoczyć gdzieś 🙂

Wersja z małym wzmocnieniem pod integrę powstanie, kiedy wejściową pentodę w tym układzie ustawi się w trybie triody, te same wliczenia.

Zadanie dla ciebie, poszukaj datasheet lamp ef86 i E81L i zamieść je tutaj, powiedz mi też, jakie masz wykształcenie, pozwoli mi to lepiej poprowadzić cię przez zagadnienia techniczne?

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Jak leci nawijanie transformatora, robisz to amatorsko, czy zawodowo?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Witam-praca po godzinach-nie było kiedy odpisać.

Trafa nawijam dla siebie,a w zasadzie dowijam wtórne.Mam kilkanaście ts 50/11 i głównie z nich korzystam.Nawijarka własnej konstrukcji.Działa w najlepsze ale zdjęcia nie zamieszczam-SIARA zaraz ktoś napisze.Miałem nawijać wtórne w niedzielę ale lakier elektroizolacyjny zaschnął mi przez zimę i czekam na nowy.

W weekend poszukam informacji co do wyliczeń i wtedy będę mądrzejszy.







Share this post


Link to post
Share on other sites
