Wyrównanie czasowe głośników ARTA

Lok

Przez Lok ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

Lok Entuzjasta

Lok

Opublikowano
Opublikowano

Hej,



Szukam informacji i nie mogę znaleźć. Jak w Arta mogę zmierzyć i ustawić wyrównanie czasowe głośników. Mam zwrotnicę aktywną i mogę tam ustawiać opóźnienia poszczególnych głośników w kolumnie.

Tylko nie wiem jak to pomierzyć i ustawić poprawnie.

Gdzie mogę o tym poczytać jak pomiarowo ustawić dokładne opóźnienia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
xajas Weteran

xajas

Opublikowano
Opublikowano (edytowane)
Godzinę temu, Lok napisał:

Hej,



Szukam informacji i nie mogę znaleźć. Jak w Arta mogę zmierzyć i ustawić wyrównanie czasowe głośników. Mam zwrotnicę aktywną i mogę tam ustawiać opóźnienia poszczególnych głośników w kolumnie.

Tylko nie wiem jak to pomierzyć i ustawić poprawnie.

Gdzie mogę o tym poczytać jak pomiarowo ustawić dokładne opóźnienia.

Jest wiele metod wyznaczenia wlasciwego zgrania czasowego poszczeglnych przetwornikow, i to niezaleznie od tego jakiego programu pomiarowego uzywasz. Jedna z najprostszych i bardzo rozpowszecnionych to wyznaczenie opoznienia, przy ktorym poziom glosnosci sumarycznego sygnalu w zakresie czestotliwosci podzialu osiaga maksymalny poziom -> zgodnosc czasowa powoduje maksymalne sumowanie sygnalow .



Przyklad:

zwrotnica aktywna, docelowa czestotliwosc podzialu nisko/sredniotonowca 350Hz

1. Wybiez stromosc filtrow (6dB, 12dB,...)

2. Ustaw LP niskotoowca 500Hz

3. Ustaw HP sredniotonowca 300Hz

4. Odtwarzaj sgnal wzorcowy np. Sinus 350Hz albo tercyjny szum ok 300Hz

5. Obserwuj poziom mierzonego sygnalu dla 350Hz

6. Zmieniaj delay dla jednego z przetwornikow w krokach np. co 30° (dla 350Hz to 1:350:12 = 0,2ms) i obserwuj pomiar czy poziom rosnie czy spada. Wybierz delay oferujacy najwyzszy poziom (maksymalny Peak)

Dla kontroli zmien polaryzacje jednego z przetwornikow. Wtedy poziom powinien byc najnizszy (maksymalny "dolek")



Jesli znalazles optymalny delay, zmien wartosc LP i HP dla poszczegolnych przetwornikow tak, ze w zakresie czestotliwosci przejsciowej, poziom sumy sygnalu jest bez dolkow albo peakow





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez xajas
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
xajas Weteran

xajas

Opublikowano
Opublikowano (edytowane)

Obojetnie jaka jest docelowa czestotliwosc podzialu, na poczatku wybiez LP i HP tak, by zakresy przetwornikow sie znacznie "nakladaly". Wtedy latwiej obserwowac sumaryczny sygnal (peak albo dolek).

Ciekawe jest tez to, ze koncowe wartosci czestotliwosci LP/HP nie musza byc identyczne dla lewego i prawego zestawu glosnikowego. Warunki akustyczne twojego pomieszczenia albo tolerancje przetwornikow moga wykazac, ze male roznice w dobranych parametrach "elektrycznych" zwrotnicy sa korzystniejsze i oferuja "symetryczne" (L/R) wyniki akustycznych pomiarow.



Przyklad (docelowy podzial 350Hz)

Lewy zestaw LP=320Hz, HP=380Hz

Prawy zestaw LP=300Hz, HP 370Hz



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez xajas
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Lok Entuzjasta

Lok

Opublikowano
  • Autor
Opublikowano

A mikrofon gdzie powinien być ustawiony w miejscu odsłuchu czy np 1-1,5m od kolum na wysokości uszu słuchacza.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Piotr84 Poszukiwacz

Piotr84

Opublikowano
Opublikowano

Witam

W jaki sposób można zmierzyć dokładnie różnice centr akustycznych (opóźnienie czasowe w uS) pomiędzy głośnikami w przykładowym dwudrożnym zestawie,  chodzi mi tutaj o techniczny sposób wykorzystanie programu Arta bądz innego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
xajas Weteran

xajas

Opublikowano
Opublikowano

Patrz powyzej.



Albo przez pomiar impulsow. Ale to juz nie tak prosto



Szukaj



Impulse measurement

Two channel measurement

Loop back adapter



Tego nie da sie opisac w dwoch zdaniach



Mierzysz opoznienie impulsow poszczegolnych przetwornikow a potem liczysz przesuniecie czasowe miedzy tymi impulsami



Dobre opisy do tego znajdziesz w sieci w tutorials do programu REW

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
xajas Weteran

xajas

Opublikowano
Opublikowano

BTW.

Przypadkowo znalazlem screenshoty z pomiarow za pomoca programu REW, ktore kiedys robilem, na ktorych widac delays dla poszczegolnych przetwornikow

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Lok Entuzjasta

Lok

Opublikowano
  • Autor
Opublikowano
BTW.

Przypadkowo znalazlem screenshoty z pomiarow za pomoca programu REW, ktore kiedys robilem, na ktorych widac delays dla poszczegolnych przetwornikow

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A dlaczego są roznice dla lewego i prawego kanału. Czy nie powinny być takie same?


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
  • 1 miesiąc temu...
Piotr84 Poszukiwacz

Piotr84

Opublikowano
Opublikowano

Zaczerpniete z

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

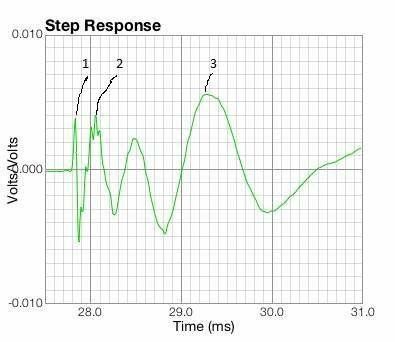

Jeśli dobrze rozumie to można na podstawie pomiaru odpowiedzi impulsowej zmierzyć dokładne przesunięcia centr akustycznych poszczególnych głośników?

W tym przykładzie 1 = głośnik wysokotonowy, 2 = głośnik średniotonowy, 3 = głośnik niskotonowy

200uS pomiędzy 1- wysokotonowym a 2 - średniotonowym ( około 6.8cm )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Lech36 Arcymistrz

Lech36

Opublikowano
Opublikowano
W dniu 4.05.2020 o 16:51, xajas napisał:

Obojetnie jaka jest docelowa czestotliwosc podzialu, na poczatku wybiez LP i HP tak, by zakresy przetwornikow sie znacznie "nakladaly". Wtedy latwiej obserwowac sumaryczny sygnal (peak albo dolek).

Najprościej skorzystać z zasady "revers null", tak chyba robi większość osób na tym forum.

W dniu 4.05.2020 o 15:38, Lok napisał:

Mam zwrotnicę aktywną i mogę tam ustawiać opóźnienia poszczególnych głośników w kolumnie.

Zwrotnica aktywna z możliwością wprowadzania opóźnień dla poszczególnych torów czy prosta bez takiej możliwości?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Odnośnik do komentarza
Udostępnij na innych stronach
Lech36 Arcymistrz

Lech36

Opublikowano
Opublikowano
W dniu 4.05.2020 o 16:51, xajas napisał:

Obojetnie jaka jest docelowa czestotliwosc podzialu, na poczatku wybiez LP i HP tak, by zakresy przetwornikow sie znacznie "nakladaly".

Najlepiej wybrać dokładnie częstotliwość podziału (przecięcie dwóch sąsiednich gałęzi), regulując opóźnienie w układzie "revers null" w pewnym momencie ta częstotliwość zniknie lub mocno osłabnie, to jest właściwy punkt.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Odnośnik do komentarza
Udostępnij na innych stronach
meloV8 Stały bywalec

meloV8

Opublikowano
Opublikowano
W dniu 4.05.2020 o 15:38, Lok napisał:

Tylko nie wiem jak to pomierzyć i ustawić poprawnie.

Za pomocą pomiaru dwukanałowego mierzysz czas od punktu referencyjnego (300) do początku impulsu mierzonego głośnika. Ustalenie początku impulsu głośnika może być trudne i tutaj  pomocna będzie opcja Excess phase, którego przebieg w miejscu podziału powinien być w miarę równy na poziomie fazy 0. Następnie można zostawić te wartość PreDelay i porównać różnice odległości z drugim głośnikiem w kolumnie.

Polecam lekturę książki

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
