RS RIAA BRUM

[Mufcore]

No i jak całość wyjąłem z obudowy to szumy są na akceptowalnym poziomie już, muszę wtedy rozkręcić całość na 3/4 żeby się pojawił brumik.

Zarówno PRE jak i wzmacniacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piku bb]

Na pierwszym zdjęciu które wrzuciłeś widać że coś jest przymocowane do bocznej ścianki-widać tylko kondensator.

I wygląda jakby tam było pcb.

Pod tym jest przewód którym płynie sygnał.

Na następnej fotce wnętrza tego nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

To jest rezystor 10R połączony rownolegle z kondensatorem


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Godzinę temu, Mufcore napisał:

No i jak całość wyjąłem z obudowy to szumy są na akceptowalnym poziomie już, muszę wtedy rozkręcić całość na 3/4 żeby się pojawił brumik.

Zrób oddzielną obudowę na zasilacz i oddzielną na preamp. Możesz też zrobić obudowę z plastiku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

No niby tak, ale jak to będzie wyglądało.

Generalnie nie tego się spodziewałem i nie o to chodziło.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Tak sobie popatrzyłem na zdjęcie. Czy Ty masz stalową śrubą przykręcone trafo do stalowej obudowy?

Spróbuj mosiężnej i przykręć trafo na gumowym plastikowym lub jakimś niemagnetycznym dystansie najlepiej elastycznym tak żeby z centymetr lub więcej był oddalony od spodu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Dzięki wielkie, sprawdzę. Aktualnie trafo jest na takiej gumowej podkładce która oddziela je od obudowy. Spróbuje dać jakaś dodatkowa.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

6 minut temu, Mufcore napisał:

Dzięki wielkie, sprawdzę. Aktualnie trafo jest na takiej gumowej podkładce która oddziela je od obudowy. Spróbuje dać jakaś dodatkowa.


Wysłane z iPhone za pomocą Tapatalk

No i daj niemagnetyczną śrubę. Mosiądz chyba najlepiej dostępny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

15 godzin temu, Grzegorz7 napisał:

A może brum jest akceptowalny a masz po prostu duże oczekiwania...

Z obciążonym wejściem nie powinno być żadnego brumu, tylko czysty szum. Trafo w takim przedwzmacniaczu powinno być ekranowane i to solidnie zwłaszcza przy lampach. Trafo potrafi też generować drgania a to przy lampach też może powodować brum. Cały przedwzmacniacz też wygląda na niezbyt dobrze ekranowany a to przy wejściach o czułości kilku mV może mieć znaczenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

10 godzin temu, Mufcore napisał:

No niby tak, ale jak to będzie wyglądało.

Generalnie nie tego się spodziewałem i nie o to chodziło.

Niestety przy preampie gramofonowym nie łatwo pozbyć się brumu w jednej obudowie - zwłaszcza metalowej.

Jak pisali koledzy odsuń trafo ile możesz i daj niemagnetyczną śrubę. Skręć przewody idące do włącznika i zaekranuj je. Możesz zwiększyć też głębokość sprzężenia zwrotnego preampa.

(zmniejszając rezystor 128 i 127).

Czy obudowa potencjometru łączy się z obudową (elektrycznie)? Jeśli tak usuń to połączenie lub przenieś łączenie mas obudowy z tyłu właśnie w to miejsce. Obudowa potencjometru łaczy się z masą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camer]

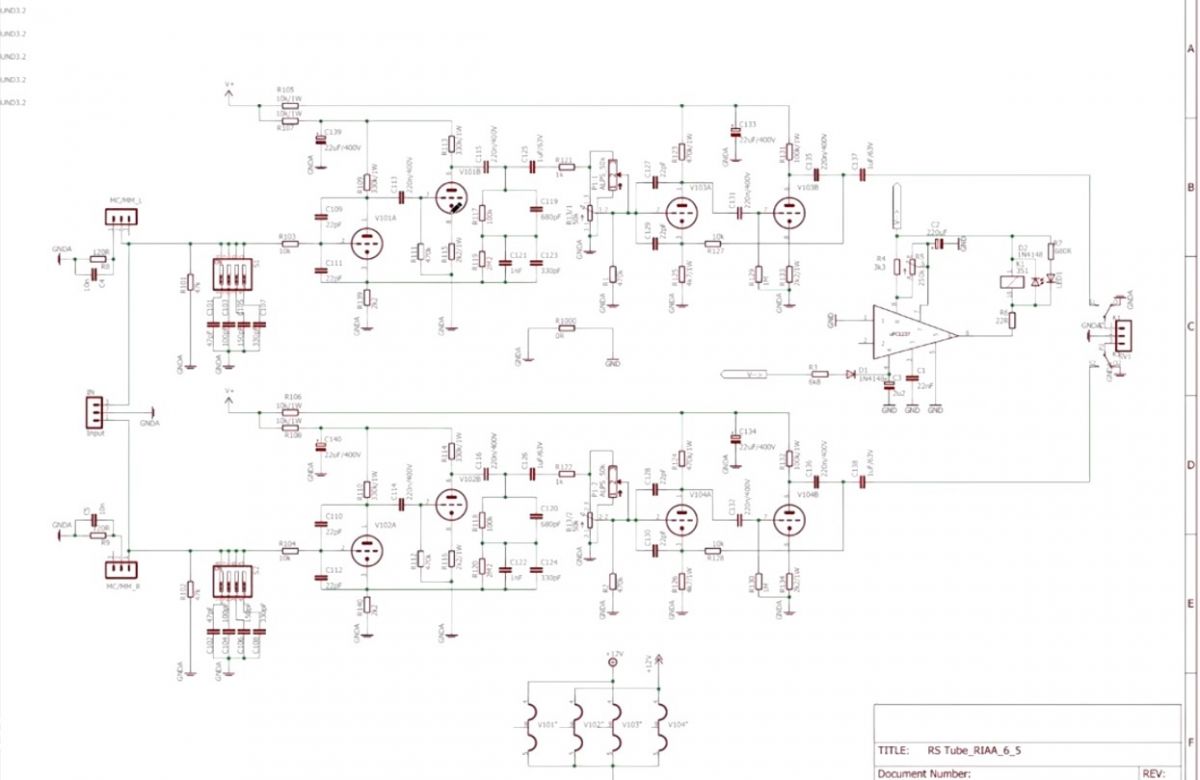

Buduję przedwzmacniacz lampowy RIAA wg. projektu "Reduktor Szumu".
Posiadam już dopasowaną obudowę i oryginalne PCB do budowy tego przedwzmacniacza.
Nigdzie w sieci nie potrafię znaleźć dokumentacji tego projektu.
Na PCB są naniesione wartości elementów, jednak ja nie lubię w taki sposób budować czegokolwiek.
Wolę mieć świadomość, jak wygląda schemat urządzenia, łatwiejsze też jest wtedy uruchamianie układu.

Wartości elementów naniesione jako opis PCB są trochę inne niż wynikało by to ze schematów znalezionych w sieci.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy ktoś posiada i mógłby udostępnić kopię dokumentacji przedwzmacniacza dołączaną do sprzedawanych w sieci zestawów ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Wyślę Ci to co mam w domu wieczorem.


Wysłane z iPhone za pomocą Tapatalk

Ciekawe jak On ruszy u Ciebie, ja ostatecznie odpuściłem.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Ograniczenie w załącznikach - napisz na PW maila

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[M-K]

Kurcze... nie widziałem tego wątku. Podlinkował mi go kolega z forum.

Czy udało się dobrnąć do szczęśliwego finału czy zarzucony projekt?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Projekt został zarzucony przynajmniej u mnie


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Godzinę temu, Mufcore napisał:

Projekt został zarzucony przynajmniej u mnie


Wysłane z iPhone za pomocą Tapatalk Pro

A ten nie jest zarzucony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Nie bardzo wiem o co Ci chodzi


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Chodzi mi o to co napisałem. Nie o to czego nie napisałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Ok ok przepraszam teraz zakumalem


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[M-K]

2 godziny temu, Mufcore napisał:

Projekt został zarzucony przynajmniej u mnie

i nie udało ci się dojść do tego co realnie było przyczyną brumienia ?

Godzinę temu, McGyver napisał:

A ten nie jest zarzucony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jaki jest orientacyjny koszt całości ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

18 minut temu, M-K napisał:

i nie udało ci się dojść do tego co realnie było przyczyną brumienia ?

Jaki jest orientacyjny koszt całości ?

Zależny od tego na jak wysoką półkę jakościową sięgniesz po elementy. Ale nawet złożony na porządnych podstawowych elementach gra nadzwyczaj dobrze i wyciąga bardzo dużo nawet z prostych wkładek MM.
Na pewno jest sporo tańszy w wykonaniu niż RS, bo ma mniej lamp i dużo mniej kondensatorów sygnałowych (w wersji zmodyfikowanej tylko dwa sygnałowe na kanał i dwa w obwodzie korekcji).
Ponadto zaletą tego projektu jest niska impedancja wyjściowa, dzięki czemu będzie prawidłowo współpracował praktycznie z każdym wzmacniaczem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy69]

Znalazłem ten wątek całkiem niedawno kiedy sam zacząłem mieć problem z brumem w RS RIAA, dokładnie to samo co kolega opisywał na początku. Mnie udało się zwalczyć skutecznie ten problem poprzez:

1. Wszystkie przewody sygnałowe ekranowane, co jest jakby oczywiste.

2. przewody zasilające od trafo jak najkrótsze i skręcone.

3. i najważniejsze, cały trafo owinięty z zewnątrz folią aluminiową samoprzylepną, taką do kominków, i uziemioną do masy.

i nastała cisza 🙂

pozdrawiam, może komuś się przyda
