Zasilacz uniwersalny ,warsztatowy ,Diy ,Za grosze .

Recommended Posts

Witam .Dawno nie pisałem w dziale DiY .



Ale moze to być zaskoczeniem dla części osób ja jestem praktykującym elektronikiem ...

Tak wiec ostatnio mam potrzebe posiadania Zasilacza do potrzeb uruchamiania układów elektronicznych ale takiego co posiada na pokładzie kilka napięć oraz mozliwość konfiguracji mas .

Nie musi być to mocny zasilacz ,nie trzeba mi wielkich mocy .

Pierwsze co zrobiłem to przeglądałem oferty dotyczace zasilaczy tak zwanych laboratoryjnych ....

Najtansze ,jedno torowe sa od 150zł ....

niestety ,na moim stanowisku pracy niema fizycznego miejsca na kilka zasilaczy po 150złotych .

Są zasilacze wielowątkowe ale tam cena to już tysiace złotych ,aż tak bogaty nie jestem .

  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites

=====================================================

Postanowiłem wykonać zasilacz kilku torowy ,o mocy łącznej  około 100wat w jednej zwartej obudowie .Generalnie prosta i oczywista sprawa......

Zrobić taki "jeden" zasilacz co zajmie mało miejsca a zasili mi wiekszość uruchamianych układów .

  • Like 2

Share this post


Link to post
Share on other sites

=========================

Już zaczołem go robić i wiem że bedzie OK ,postanowiłem podzielić sie tym z wami . To nic wielkiego .

Zadna wielka elektronika ale to coś poprostu bardzo przydatnego.

--------------------------------------------------------------------------------------------------------

Podstawowe założenia :

1- całość w obudowie wielkosci około  200mm /150mm i wysokosci okolo 130mm .

2 -chlodzenie stabilizatorów radiatorem zewnetrznym.wystajacym poza obudowe ztylu obudowy.

3- zasilanie oparte na tradycyjnym "trafo"  sieciowym.

4 - dostepne napiecia ... 3,6v 5v 12v stabilizowane  ,z możliwością ich konfiguracji ,,,np.oddzielenia galwanicznego .dostepne napiecia regulowane przynajmniej w dwoch kanalach .

5 - dostepne napiecia prosto  po prostownikach z pominieciem stabilizatorów .

6- mozliwe prosto zrobione wskazania napiecia ale to najmniej wazna kwestia .

7 - pobierane prady ,ich wartosc, jesli uda sie zrobic tanim sposobem to tak ,ale generalnie nie jest mi potrzebne .

=======================

idea jest taka aby powstal maxymalnie tani zasilacz ktory "ogarnie " dosc zlozone projekty ...

===========================================================================

Edited by atmeg
  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites
xavian

=================================================

podstawa podstaw ,Transformator .....mi padlo na trafo z ruskiego wzmacniacza audio ...

Posiada okolo 120 wat ,dwa zestawy glownych uzwojen  2x 12v i jego podbicie na 2x 17 v .ponadtto te uzwojenia latwo galwanicznie odzielic i i to chodzi . do tego dodatkowe napiecie 20V i 2,3v ,

  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites

Na początek coś prostego. Co prawda chcesz transformator ale abyś zobaczył konkurencyjne rozwiązanie za grosze.


To zasilacz z zasilaczem komputerowym w środku.

Uzbrojony jedynie w wskaźnik napięcia i prądu za 30zł (ten mniejszy).

Na górze izolowany galwanicznie zasilacz 0-50V 0-5A. Ten moduł kosztuje już z 200zł i trzeba dorobić przetwornicę izolującą bo zasilany jest z napięcia 12V zasilacza komputerowego. Sam zasilacz komputerowy ma wszystkie masy połączone.

Edited by Grzegorz7
  • Like 2

Share this post


Link to post
Share on other sites

Regulatory zrobisz na bazie czipów trójnóżkowych z zewnętrznym tranem wspomaganiem, czy coś zupełnie dyskretnego / własnego?



  • Like 1

"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites
5 minut temu, Grzegorz7 napisał:

Na początek coś prostego. Co prawda chcesz transformator ale abyś zobaczył konkurencyjne rozwiązanie za grosze.


rozumiem ciebie ......bardzo fajnie ze tu napisales ......mam nadzieje ze nie opuscisz mnie ...

============================

uwaga ,gdyby ktos przeoczyl .

Chodzi o mozliwie tanio zbudowanie kilku kanalowego zasilacza warsztatowego ......

czyli zrobi cos praktycznego za 200zl za co inni placa 3000zl.albo wiecej.

=====================

w sumie to nas wszyskich podnieca zrobi cos wartosciowego ?

  • Like 1
  • Thanks 1
  • Haha 1

Share this post


Link to post
Share on other sites

====================

Ze calosc tego projektu uda sie wykonac to ja niemam zadnych watpliwosci .Trafo mam .dzis tne materialy na obudowe .

Podstawa z zwyklej plyty meblowej wiorowej . Boczki i gora z kompozytow ....takie tam kompozyty co nimi sie wyklada nowoczesne budownictwo , mam takie i stosuje .

czolowka i tyl z laminatu ,tego klasycznego .

24 minuty temu, zjj_wwa napisał:

Regulatory zrobisz na bazie czipów trójnóżkowych z zewnętrznym tranem wspomaganiem, czy coś zupełnie dyskretnego / własnego?



boze ,na poczatku nie skumalem ciebie :) przyznaje ......

Podstawa to benda liniowe regulatory ,bo to nie jest zaden system wysokich mocy .

Tu chodzi bardziej o zrobienie taniego zasilacza o kilku podstawowych napieciach oraz kilku kanalach dzialania .Chodzi np. o mozliwo pracy z tym zasilaczem kiedy uklady maja inne punkty odniesienia masy i tak dalej , ale nie chodzi o wysokie moce ,raczej male moce i srednie .

........

ale tu chodzi jedynie o tani uniwersalny zasilacz ,kilku napieciowy oraz o kilku niezaleznych zrodlach ....zadne czary mary :)

Obecnie robie obudowe ,czyli takie nieciekawe kwestie ....

Edited by atmeg
  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites

dorób jeden kanał regulowany na LM317 (grosze ) z wyskalowanym potencjometrem lub prostym woltomierzem.Napięcie możesz przecież wziąć z któregoś kanału głównego.

  • Like 1

DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

======================

a poco sa zasilacze z izolowanymi zrodlami zasilania ...hmmmm no sa potrzebne .

ale ja tu nie robie z siebie wyjadacza ,nigdy ,ja potrzebuje takiego warsztatowego zasilacza .i tyle .

dostaniecie wszystkie dane ,foty schematy itp:)

5 minut temu, artw napisał:

dorób jeden kanał regulowany na LM317 (grosze ) z wyskalowanym potencjometrem lub prostym woltomierzem.Napięcie możesz przecież wziąć z któregoś kanału głównego.

ty piszesz o konkretnym kanale , ja to wiem . W tym temacie pisze ozasilaczu ktry ma kilka takich kanalow ...............ale rozumiemy siem .

  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites
25 minut temu, atmeg napisał:

dzis tne materialy na obudowe .

Podstawa z zwyklej plyty meblowej wiorowej . Boczki i gora z kompozytow ....takie tam kompozyty co nimi sie wyklada nowoczesne budownictwo , mam takie i stosuje .

Poczekaj, poczekaj, po co ten pośpiech... 😉

Być może robisz wybitna obudowę ale jak słyszę o płycie meblowej...

Przyjrzyj się poniższemu szczegółowi. Może nie wygląda to dobrze w tym wypadku ale mogę Ci i wszystkim Państwu zdradzić patent na robienie fajnych obudów za małe pieniądze a przede wszystkim stosunkowo precyzyjne.

Boczki jak widać są z laminatu. Przód i tył z blach aluminiowej. Przód z namalowaną ścianką z drukarki... Tajemnicą są te narożniki.


  • Like 1

Share this post


Link to post
Share on other sites
8 minut temu, Grzegorz7 napisał:

Poczekaj, poczekaj, po co ten pośpiech... 😉

Być może robisz wybitna obudowę ale jak słyszę o płycie meblowej...

Przyjrzyj się poniższemu szczegółowi. Może nie wygląda to dobrze w tym wypadku ale mogę Ci i wszystkim Państwu zdradzić patent na robienie fajnych obudów za małe pieniądze a przede wszystkim stosunkowo precyzyjne.

Boczki jak widać są z laminatu. Przód i tył z blach aluminiowej. Przód z namalowaną ścianką z drukarki... Tajemnicą są te narożniki.


spokojnie kolego ,ja naprawde robie To z tego co mam najtanszego pod reka ale tez to nie ma na koncu byc kicha jakas .inaczej nie zakladalbym tematu .

wiec z jednej strony jako podstawa montazowa jest plyta meblowa 20mm a z innej strony jako boczki jest jakis tam kompozyt ,tak jest bo poprostu mam to na warsztacie i robie z tego co mam .

gadamy o obudowie .plyta czolowa i tylna bedzie z laminatu pcb typowego .to z czego zrobi siem obudowe jest niewazna .Wazne jest jedynie uzytecznosc ukladu .jego uniwersalnosc i zastosowania .a ja poprostu pisze z czego to rzezbie ...

============================

pamietajcie ,chodzi o wykonanie po tanosci kilkukanalowego zasilacza a nie o licytacje popularnosci :)

malem foty zapodac ale wszystkie baterie do aparatu padle sa . jutro kupie baterie .

  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites

tak wyglada trafo na tej swojej podstawie z kawalka plyty meblowej .w tle tez radiator dla elektroniki.




------------------

niby temat zasilacza warsztatowego to takie cos oklepane ,wyswiechtane i nie warte uwagi ...

Dla mnie to wazna kwestia ,chcac miec zasilanie plus  5v 12v , 15v i do tego izolowane zasilanie plus powiedzmy 12v to juz przestaje by smieszne .



  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites

docelowo .plus 3,6v 5v 12v 15 v ,-12v oraz izolowane galwanicznie 5v 12v 15v .....plus regulowane napiecia .

to wszystko w jednym zasilaczu .

A ze na kawalku plyty meblowej :)

Wyjasnie dlaczego to powstaje na kwalku plyty meblowej ....bo w niej ideaolnie wreca sie wkrety mocujace ,nie trzeba nawet nic gwintowac .ot cala tajemnica plyty meblowej .

  • Like 1
  • Haha 1

Share this post


Link to post
Share on other sites
13 godzin temu, atmeg napisał:





Wyjasnie dlaczego to powstaje na kwalku plyty meblowej ....bo w niej ideaolnie wreca sie wkrety mocujace ,nie trzeba nawet nic gwintowac .ot cala tajemnica plyty meblowej .

Ja do takich zastosowań wykorzystuję kawałki paneli podłogowych, laminowane HDF.

  • Like 1

Share this post


Link to post
Share on other sites
W dniu 21.05.2020 o 08:59, hemi napisał:

Ja do takich zastosowań wykorzystuję kawałki paneli podłogowych, laminowane HDF.

:) też dobre ,ja tego pod ręką nie mialem .

-----------------------------------

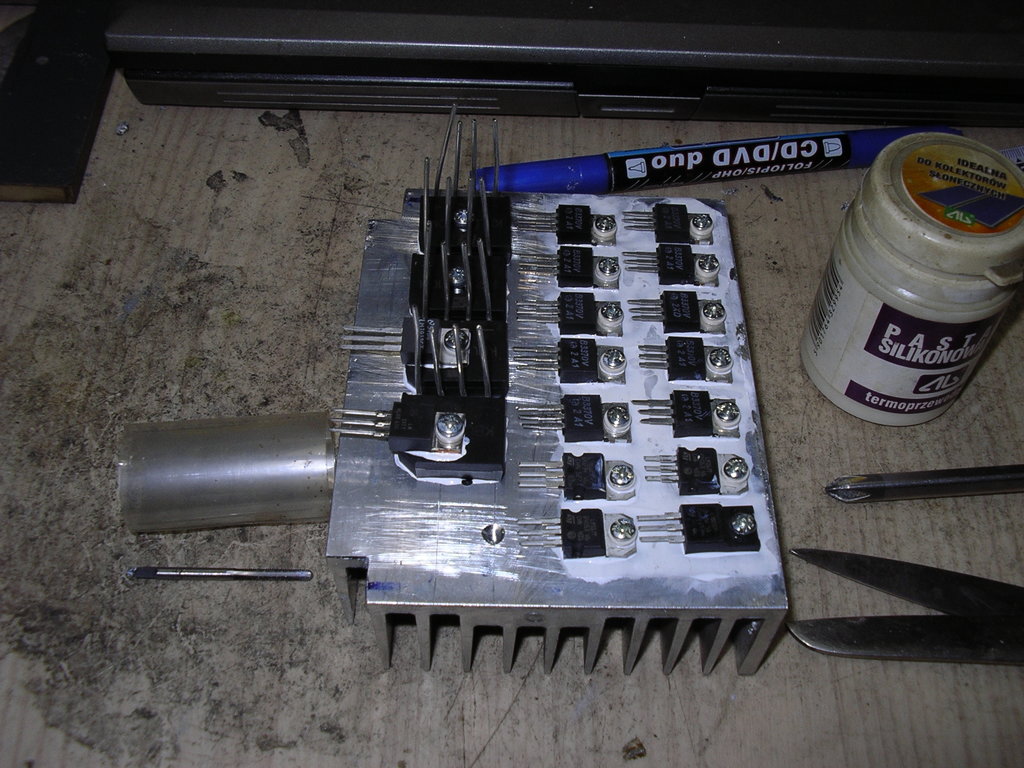

Ok ,obudowa praktycznie ukonczona . Radiator zamontowany .

Zaczolem szkicować schemat .....

Schemat z jednej strony prosty ,Typowe stabilizatory liniowe ,plus stabilizatory liniowe regulowane .

Ale bedziecie troche zaskoczeni schematem .

Wstepny schemat ,jeszcze nie ukonczony w 100% ale juz oddaje idee tego zasilacza .

"Prosty i posiadający jednocześnie wiele możliwości konfiguracji  kombajn multi napieciowy "

Schemat :






  • Haha 1

Share this post


Link to post
Share on other sites

cały zasilacz bedzie docelowo posiadał cztery niezależne tory napieciowe .

dwa takie same o pradzie max do 3A

trzeci Niskiej mocy z zestawym uniwersalnych  napięć z zakresu plus/minus i okolo 300mA

oraz czwarty kanał uproszczony o napieciach do 6V i pradzie tez około do 300mA .

.Te odizolowane wzajemnie tory bedzie mozna laczyć z sobą w zależności od uruchamianego układu .

Ponadto ,zasadnicze dwa kanały zasilacza mają wyprowadzone napiecia zmienne bezposredno z transformatora . NP. jesli uruchamiany układ posiada na swoim pokładzie prostownik to bedzie mozna To zasilić bezposrednio napieciem zmiennym .



------------------------------------

Całość wykonam w technice montażu przestrzennego .Niechce mi sie robić do tego jakiegoś PCB .

Generalnie to bardzo prosty układ .

  • Haha 1

Share this post


Link to post
Share on other sites

--------------------------------------------------

trosze domyślam sie  co ktoś sobie pomyśli patrzac na ten schemat ...

Pomyśli -po co tyle tych stabilizatorów ? I gniazd wyjsciowych .

Moge na to jasno odpisać .

Powiedzmy ze uruchamiam układ ktory dziala na dwóch potencjałach masy .Czyli masa pierwszego układu ma inny potencjał niż masa układu drugiego który razem z nim pracuje .

I zarówna w pierwszej czesci ukladu uruchamianego potrzebuje kilku napiec jak i w drugim układzie z zachowaniem innych potencjałów masy .Ja czasem robie takie układy i dlatego tego potrzebuje .

--------------------------------------------------------------

Inne zapytanie ,bardzo sensowne -jak ty to zmiescisz na plycie czolowej ?

Podstawa to małe gniazda bananowe 2milimetrowe oraz zamontowanie kilku potencjometrów regulacji napiecia na tylnej sciance zasilacza co juz przewidziałem w fazie wykonywania obudowy .

Ale faktycznie moge wszystkiego nie zmieścić ,zobaczymy .....

Edited by atmeg
  • Haha 1

Share this post


Link to post
Share on other sites

--------------------------------------------

jeszcze od innej strony w kwesti poco te izolowane kanały i tyle napieć ?

Wyobrazmy sobie ze eksperymentujemy z wzmacniaczem typu Circlotron    i mamy to co potrzeba do zasilania takiego tranzystorowego wzmacniacza ...w różnych konfiguracjach z jednego taniego jak barszcz zasilacza ....

Może przesadzilem barszcz wyjdzie ugotować troche taniej :) Ale teraz Mnie rozumiecie poco tam tyle tych stabilizatorów i kilka kanalów ......

Ale nie tylko wzmacniacze audio . Ukady zasilania silników malej mocy z izolowanymi stopniami sterowania ,generalnie jest mnustwo zastosowań dla takiego zasilacza .

NAWET uklady wysokich mocy i wysokich napięć ale to wykracza poza tematy tu aktywne na forum.

Edited by atmeg
  • Haha 1

Share this post


Link to post
Share on other sites

Izolowane moduły zasilaczy są tak izolowane jak najsłabszy punkt.

Wszystko to zbiega się w jednej małej obudowie, w jednym transformatorze,...

Uruchamiasz coś, zasilasz na różnych potencjałach mas a tu bum; w zasilaczu...

Ale nie musi być bum, wystarczą wzajemne pojemności pasożytnicze aby zasilany układ np. wzbudzał się.

Nie mówię, że zasilacz tego typu nie jest przydatny. Trzeba jednak uważać.

Cirklotrony pociągnie ale bałbym się zasilać układy pracujące na potencjałach sieci.

  • Like 1

Share this post


Link to post
Share on other sites
W dniu 23.05.2020 o 11:13, Grzegorz7 napisał:

Izolowane moduły zasilaczy są tak izolowane jak najsłabszy punkt.

Wszystko to zbiega się w jednej małej obudowie, w jednym transformatorze,...

Uruchamiasz coś, zasilasz na różnych potencjałach mas a tu bum; w zasilaczu...

Ale nie musi być bum, wystarczą wzajemne pojemności pasożytnicze aby zasilany układ np. wzbudzał się.

Nie mówię, że zasilacz tego typu nie jest przydatny. Trzeba jednak uważać.

Cirklotrony pociągnie ale bałbym się zasilać układy pracujące na potencjałach sieci.

Masz racje ze może w jakiś przypadkach dochodzić do sprzezeń poprzez transformator pomimo galwanicznej izolacji wyprowadzeń ....jest to możliwe .Wiem o tym .

Ale też wiesz dlaczego robie takiego stwora . Bo umożliwi uruchamianie z jednego zasilacza około 98% różnych układów typowych dla małych i srednich mocy .

To nie jest zasilacz,konstrukcja  dla wysoko wymagających układów ,to byłaby inna liga ...

Ale fajnie że napisałeś o minusach takiego rozwiązania ,Można to poprawić poprzez system filtrów ale to ma pozostać prosty zasilacz .

=====================================================

W miedzyczasie rozpisałem jak ma wygladać płyta czołowa zasilacza tu niestety ,czułem to wcześniej ,nie zmieszczą sie na niej przewidywane elementy ........

Musze zmienić założenia co do obudowy .

Jako płyta czołowa musi być użyta dłuższa strona obudowy .Nic strasznego ,troche pracy w wycinaniu w tym laminacie budowlanym .....

Zbyt optymistycznie założyłem że zmieszcze sie z gniazdami , włącznikiem sieciowym i potencjometrami na tej weższej czesci obudowy ....Ponadto uznałem iż jednak w tym zasilaczu powinien być jakiś miernik napiecia przelanczany pomiędzy wyjsciami o regulowanym napieciu .

Mam taki chinski 3 cyfrowy .Z tym ze do tego aby to sensownie działało potrzebuje trzytorowego

przełącznika obrotowego z przynajmniej 6 pozycjami i  nie drogiego . Jest taki ,polski .

--------------------------------------------------------



  • Haha 1

Share this post


Link to post
Share on other sites

Tu przychodzi wniosek oczywisty który warto zapamiętać .

Projektując jakieś urządzenie trzeba wstępnie przeanalizowac jego podstawowe aspekty ,budowe wewnętrzną ale też cały interfejs ...jeśli czasem wydaje sie ze tak "pi razy drzwi " cos gdzieś zadziała albo zmieści sie potem może okazać sie że nie mieści sie .

W tym przypadku ,nie ma wielkiego problemu .wystarczy ze płytą czołową zasilacza bedzie jego wcześniejszy bok ale to klasyczny przypadek zbyt optymistycznej kalkulacji .....dlatego o tym pisze .

po prostu w głupi sposób zupełnie nic nie licząc założyłem ze zmieszcze sie a tu zonk ,tak bywa .

----------------

Daje moje przymiarki do rozmieszczenia gniazd ,przełączników i potencjometrów w pierwszej wersji i drugiej ...:) to tak aby było widac jak od razu zle założenia przyjołem .Na tym drugim rysunku ,tym niżej widac jak już wszystko sie miesci ,tam jest juz wyswietlacz pomiaru napiecia ,przelacznik kanału pomiaru napiecia ,lącznik sieciowy i resdzta . Już to sie miesci ....




Share this post


Link to post
Share on other sites

=========================

Wnioski ... robiąc obudowe powinienem wcześniej dokładniej rozpatrzyć kwestie jak ma wyglądać interfejs zasilacza a nie zakłaDAĆ że "powinno sie zmieścić " ......No i na przewidywanej przestrzeni nie zmieściło sie ,ten rysunek na górze  .

============================

Niby to jest mniej zasadnicza kwestia wykonania tego zasilacza ale uważam iż bardzo ważna .

To jak bedą rozmieszczone elementy na płycie czołowej jest nie mniej ważna jak i "bebechy" układu .

Dlatego o tym pisze .Chodzi tu o łatwe korzystanie z zasilacza oraz zminimalizowanie możliwości pomyłek podczas podlanczania układow uruchamianych oraz regulacji napięć .....

ja wiem że teraz rozpisuje sie na czymś co niewielu interesuje .....ale dla mnie to ważne kwestie .

  • Haha 1

Share this post


Link to post
Share on other sites

po co tak sobie komplikować życie.



Taki niedawno zrobiłem, ale w sumie nie jest mi potrzebny, więc sprzedaję;

Zasilacz uniwersalny, warsztatowy, wykonany z zasilacza ATX 250W. Napięcia takie jak dla ATX, +3.3v, +5v, +12V, -12V

https://www.audiostereo.pl/topic/12090-różne-kostki-do-wzięcia-obowiązek-podawania-cen-odsprzedaży/?do=findComment&comment=4879080









Edited by Ape
  • Like 2

Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites
W dniu 24.05.2020 o 23:39, Ape napisał:

po co tak sobie komplikować życie.



Taki niedawno zrobiłem, ale w sumie nie jest mi potrzebny, więc sprzedaję;

Zasilacz uniwersalny, warsztatowy, wykonany z zasilacza ATX 250W. Napięcia takie jak dla ATX, +3.3v, +5v, +12V, -12V

https://www.audiostereo.pl/topic/12090-różne-kostki-do-wzięcia-obowiązek-podawania-cen-odsprzedaży/?do=findComment&comment=4879080

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







bardzo fajnie ze tu przedstawiasz ten zasilacz ,ze sprzedajesz ,nie wnikam ,mysle sobie ze dobrze wykonany .Niema problemu możesz ten zasilacz tu umieścić znaczy przedstawić .

Fajnie wygląda ,super....

Ja robie inny zasilacz .Mam inne potrzeby .



--------------------------------------------------------------------------------

Nie pracuje nad tym codzien ,raczej dorywczo po 15minut .

zmodyfikowałem obudowe ,i zajolem sie już konkretniej bebechami tego MOJEGO Uniwersalnego zasilacza :)

Dokładniej dziś ofrezowalem kawalek złomowego radiatora i zamontowalem w nim,na nim  95 % pozdzespołow , Mostki prostownicze i stabilizatory .Kondensatory w innym miejscu .

A jest tego sporo .

na schemacie widać ze trafo ma też 4warte uzwojenie o niskim napieciu okolo 3v ,to napiecie też wykorzystam ale te elementy nie musza być umieszczone na głównym radiatorze .Nie bedą sie grzały .



=========================

rozmieszczenie prostowników i stabilizatorów na radiatorze ......




Share this post


Link to post
Share on other sites


Ale jazda ,jak ten aparat robi zdjecia ,jak z pod ziemi ......:)Mad Max i tego typu klimaty ,emotikon miał być stary:) taki  a nie jakaś grafika ...

============================================

To bardzo miłe że w temacie wypowiadają sie userzy i też przedstawiają swoje konstrukcje ....

Troche slabo ze czesc z nich chce ich sie pozbyć :) ale to nie znaczy ze sa zle ,oni chca poprostu miec lepsze a te stare dobre oddadza wam za ....tu niemam pojecia za ile :)

Edited by atmeg

Share this post


Link to post
Share on other sites

W każdym razie dla mnie zaden problem ,macie cos do ohadlowania z zasilaczy które cos tam sami robiliście ,przedstawiajcie tu ,dawajcie foty....

Jako przedsttawianie konstrukcji zasilaczy ,jestescie tu mile widziani 🙂

tylko mam wymagania ,nie ściemniajcie jaki to wybitny zasilacz !!!!!

W dniu 24.05.2020 o 23:39, Ape napisał:

po co tak sobie komplikować życie.



Taki niedawno zrobiłem, ale w sumie nie jest mi potrzebny, więc sprzedaję;

Zasilacz uniwersalny, warsztatowy, wykonany z zasilacza ATX 250W. Napięcia takie jak dla ATX, +3.3v, +5v, +12V, -12V

https://www.audiostereo.pl/topic/12090-różne-kostki-do-wzięcia-obowiązek-podawania-cen-odsprzedaży/?do=findComment&comment=4879080

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







taki przykry przykład ,kwota nabywcza tego zasilacza to - około 25 złotych .....

dlaczego tylko 25 zlotych ? dlatego ze takie same zasilacze są za darmo .........

Bo w zasilaczu nie chodzi o zaciski tylko o bebechy ....a te sa w tym przypadku za grosze ,za darmo .te zasilacze sa za darmo ,kolego ,helo ?

kogo chczesz naciągnąć ? kogo?

Edited by atmeg

Share this post


Link to post
Share on other sites

każdy moze znależś kompa i wyjać sobie taki zasilacz za darmo , potwierdzam- za darmo .....

ZA DARMO!!!!!!!!!

jak koleś chce za dodanie zacisków 25 zł to ,OK .

Ale fajnie ze napisał ,pochwalił sie swoim zasilaczem . Bardzo fajnie ,Zajebiście .

========================

Czy zasilacz z PCeta moze być zasilaczem warsztatowym ?jak najbardziej ........

Tam gdzie nie trzeba zasilania z innego potencjalu ,czyli tam gdzie jest tylko jedno zero układu tak .

i to w nim jest wspaniale ze mamy takie zasilacze z PCetrow za darmo praktycznie .....Za darmo ....

:)

taki zsilacz z PC ma też wady swoje ...ale to nie jest miejsce na to ........

==================================

Czy z kilku zasilaczy Komputerowych ,czyli takich z pecetów za darmo mozna zbudować bardziej zaawansowany zasilacz kilkutorowy ?

Być może tak :)

Share this post


Link to post
Share on other sites

sam tego nigdy nie robiem ,wiec nie wiem ale ........być może da sie .

==========================

tu zasadnicza kwestia ......Kto potrzebuje  kilkutorowych zasilaczy :) No ,niewielu to potrzebuje i niech tak pozostanie :)

natomias ja potrzebuje ....i nie impulsowych tylko klasycznych .

A zasilacze z Pecetów to wszedzie są za darmo praktycznie .

Share this post


Link to post
Share on other sites
W dniu 20.05.2020 o 17:35, atmeg napisał:

czyli zrobi cos praktycznego za 200zl za co inni placa 3000zl.albo wiecej.

Bez urazy Atmeg, ale po tych słowach myślałem, że powstanie coś ambitniejszego niż zasilacz na LM317. Bo wiesz, za 2000zł to można już sensowny zasilacz kupić.


W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na [email protected]

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Share this post


Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Restore formatting

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.


  • Recently Browsing   0 members

    No registered users viewing this page.

×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.
