Wzmacniacze OTL


kris-001

Rekomendowane odpowiedzi

Wzmacniacze OTL są znane od dawna. Najczęściej spotykamy takie lampowce bez transformatorów wyjściowych jako wzmacniacze słuchawkowe. Ze względu na wysoką (w miarę) oporność słuchawek. Kiedyś (lata, lata temu) spotkałem się z audiofilskim OTL-em sporej mocy napędzającym specjalne (chyba) kolumny wysokooporowe. Głośniki były wysokoomowe - pewnie specjalna konstrukcja. W zasadzie OTL to lampowiec marzeń - pozbawiony wąskiego gardła jakim są transformatory głośnikowe. Brzmienie tej konstrukcji było, jak pomnę - oszałamiające.
Pytanie jest teraz takie: może pójść w tą stronę i zbudować taką konstrukcję. Omijamy problem drogich transformatorów - niemniej pakujemy się w wysokoomowe głośniki.
Nie mam wiedzy czy takie są do dostania ale wiem, że ludziska budują OTL-e.
Może koledzy podpowiedzą co tym można napędzać ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wzmacniacze OTL są znane od dawna. Najczęściej spotykamy takie lampowce bez transformatorów wyjściowych jako wzmacniacze słuchawkowe. Ze względu na wysoką (w miarę) oporność słuchawek. Kiedyś (lata, lata temu) spotkałem się z audiofilskim OTL-em sporej mocy napędzającym specjalne (chyba) kolumny wysokooporowe. Głośniki były wysokoomowe - pewnie specjalna konstrukcja. W zasadzie OTL to lampowiec marzeń - pozbawiony wąskiego gardła jakim są transformatory głośnikowe. Brzmienie tej konstrukcji było, jak pomnę - oszałamiające.
Pytanie jest teraz takie: może pójść w tą stronę i zbudować taką konstrukcję. Omijamy problem drogich transformatorów - niemniej pakujemy się w wysokoomowe głośniki.
Nie mam wiedzy czy takie są do dostania ale wiem, że ludziska budują OTL-e.
Może koledzy podpowiedzą co tym można napędzać ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mozesz napedzic 100 glosnikow 8 ohm w szeregu
Nie wiem czy ktos jeszcze robi takie glosniki, ale wątpię. Po poerwsze musialyby miec 100x wiecej zwojow drutu na cewce co technicznie trudno pogodzic z lekką konstrukcją. Co wiecej - na wyjsciu lampy panują wysokie napiecia - musialbys dobrze orzemyslec zabezpieczenie przewodow. To w prostej sytuacji zakladajacej jeden glosnik. A gdyby tak konstrukcja dwudrozna?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Moderatorzy
42 minuty temu, yacool1975 napisał:

Co wiecej - na wyjsciu lampy panują wysokie napiecia -

Lampa nie ma żadnego wyjścia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Staram się być melomanem ale zamiłowanie do DIY czyni czasem ze mnie audiofila.

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki zjj_wwa - na spokojnie muszę przemyśleć Twoje sugestie. Chciałem tylko dodać, że istnieją sposoby na zmniejszenie rezystancji wyjściowej w układzie, jak też mnożenie wzmocnienia... tak sobie przeglądam schematy...obraz.png.9480d6bb7e821d8d39795b32328de778.png

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Cześć,
Akurat tak się składa, że posiadam zarówno wzmacniacz słuchawkowy OTl jak i wzmacniacz stereo OTL. W przypadku słuchawek to wiadomo, potrzebujemy wyższą oporność 150ohm i więcej. Jeśli chodzi o wzmacniacz stereo to w chwili obecnej są napędzane Klipsch Heresy III, które wystawiłem na sprzedaż, ponieważ za chwilę staną Altec Lansing 604-8h.

Pomagamy, doradzamy, wypożyczamy, zapraszamy na indywidualne odsłuchy.

Najlepsze ceny dla forumowiczów magazynu Audiostereo - zapytaj o ofertę! Pełna oferta na stronie www.Q21.pl.

Odnośnik do komentarza
Udostępnij na innych stronach

Możesz coś więcej powiedzieć o tym sprzęcie - a przede wszystkim brzmieniu ? Jak to się ma do "zwykłej" dobrej lampy ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Rzadka sprawa... właśnie na Allegro: Wznacniacz Philips OTL z kolumnami 800 Ohm !
To jest to... ech... chociaż posłuchać... ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Przeliczcie sonie miliampery (nawet setki tychże) na waty i będzie jasne, jaki to ma sens.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Skoro powstawały takie konstrukcje (patrz powyżej) to ma sens. Bo gra ponoć świetnie, a wzmacniacz nie jest specjalnie potężny choć lamp sporo. Także sceptyczne gdybanie to jedno a rzeczywistość drugie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Moderatorzy

Tylko przewody głośnikowe muszą być wysokonapięciowe ?

Takie rozwiązanie to jest mało uniwersalne. Kolumny i wzmacniacz to komplet i raczej nic w tej konferencji nie zmienisz.

Choć najbardziej zastanawia mnie jak nisko taka kolumna może zejść przy tak wysokiej impedancji głośnika niskotonowego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Staram się być melomanem ale zamiłowanie do DIY czyni czasem ze mnie audiofila.

Odnośnik do komentarza
Udostępnij na innych stronach

53 minuty temu, kris-001 napisał:

Skoro powstawały takie konstrukcje (patrz powyżej) to ma sens. Bo gra ponoć świetnie, a wzmacniacz nie jest specjalnie potężny choć lamp sporo. Także sceptyczne gdybanie to jedno a rzeczywistość drugie.

Dla kilooma sens niewielki jest. Dla współczesnych zestawów nie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Słuchawki też są wysokoomowe o podobnej impedancji... i grają... prawda ?

Nie wiem czy rozwiązanie jest mało uniwersalne. Popatrz jeszcze raz na zdjęcie. Sprzęt nie różni się niczym ( w gabarytach i funkcjonalności ) od współczesnego. Po prostu czasem technika idzie swoją drogą - nie zawsze najlepszą (patrz VHS).
Ma być taniej i prościej... niekoniecznie lepiej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Z OTL-a można wyciągnąć absolutnie najczystszy i najbardziej naturalny dźwięk jaki może wyprodukować lampa, własnie ze względu na brak trafa wyjsciowego. Miałem Crofta 3 OTL z ośmioma PL519 i całkowicie przerobionym wnętrzem, kondami Mundorfa i Silver Z-Capami i ten dźwiek był magiczny.

Problemem jest potężny pobór prądu, bardzo wysoka temperatura pracy, koszta utrzymania i OTL może być potencjalnie niebezpieczny dla kolumn w razie uszkodzenia lampy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

7 godzin temu, kris-001 napisał:

Słuchawki też są wysokoomowe o podobnej impedancji... i grają... prawda ?

Nie wiem czy rozwiązanie jest mało uniwersalne. Popatrz jeszcze raz na zdjęcie. Sprzęt nie różni się niczym ( w gabarytach i funkcjonalności ) od współczesnego. Po prostu czasem technika idzie swoją drogą - nie zawsze najlepszą (patrz VHS).
Ma być taniej i prościej... niekoniecznie lepiej.

Jeżeli to do mnie, to uważam, że takie rozwiązanie jest przeciwieństwem uniwersalności. Głośniki 800 omowe pozwalają na uzyskanie z tego samego prądu 100x większej mocy niż 8 omowe. Może jak wskażesz parę dostępnych na rynku modeli 800 omowych zestawów głośnikowych, to zmienię zdanie co do uniwersalności ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Człowiek uczy się całe życie. Oto fragment opisu wzmacniacza OTL, który jako DIY jest oferowany na jednym z portali : "wzmacniacz jest opracowany i zbudowany u mnie , był testowany i poprawiany był przez 1rok i 6 miesięcy wspaniała konstrukcja , która daje 2X25-Wat czystej mocy , przy 8- lub 16-OHm bez transformatorów głośnikowych..."
A więc nawet nie potrzeba wysokoomowych kolumn. Jak widać można... Oczywiście do sprawdzenia jest jak ta "cudowna" konstrukcja wygląda w praniu. Interesuje mnie OTL dlatego upierdliwiam się na tym portalu - jeśli uda się wysmażyć jakąś konstrukcję - nie omieszkam powiadomić. Cały widz polega na tym, że nie ma przeciwskazań aby spróbować.

I jeszcze fragment autora konstrukcji:  "sama konstrukcja wzmacniacza jest bardzo prosta  3 transformatory sieciowe zasilające wszystkie lampy i nie ma transformatorów głośnikowych ,  sygnał jest podawany bezpośrednio z lampy na kolumny głośnikowe 8-oHm lub 16-oHm wraz z zabezpieczeniem głośników ,  pasmo przenoszenia jest  od zera Hz  nie ma transformatorów  głośnikowego więc nie ma żadnych ograniczeń".

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jak nie ma transformatorów wyjściowych ,dopasowujących to jak ten sygnał jest "podawany" bezpośrednio z lamp na kolumny ? Jakieś dwa oddzielne tory ,szeregi lamp ?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

14 godzin temu, kris-001 napisał:

nawet nie potrzeba wysokoomowych kolumn. Jak widać można

Można. Na 25W potrzeba prawie 2A, czyli wyżyłowane trzy pary EL34 może dadzą radę. Niedługo pochodzą i wymiana. Za cztery el nie się kupić porządnego transformatora? A za dziesięć, po pierwszej wymiane? ?

Poza tym to nie rozwiązuje podstawowego problemu wzmacniacza lampowego, czyli pracy w dopasowaniu mocowym. Rozwiązanie przez pracę w niedopasowaniu pomijam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 rok później...

Panowie temat umarł rok temu dokładnie. Tymczasem zainteresowałem się wzmacniaczem, właściwie końcówkami mocy otl firmy sky audio, które to są w normalnej oficjalnej sprzedaży a także u producenta. Monobloki mają po 120 każdy i nie są potwornie wielkie. Przeczytałem tylko jedną recenzje tego sprzętu. Recenzent zachwycony. Może więc posłuchać, kusi mnie? Wy powyżej przekonujecie, że to w zasadzie niemożliwe, żeby zagrało, że nie może osiągnąć takiej mocy, itd. Oczywiście końcówki mają być podłączane do normalnych, obecnych konstrukcji głośnikowych  (a nawet  do tych trudnych o wysterowania). No ta jak to jest z tymi otl? A dodam jeszcze, że pewien znajomy słuchał właśnie tych końcówek i jego zdaniem zagrały lepiej niż dzielony wzmacniacz Gryphona, co jeszcze bardziej mnie zaintrygowało. Końcówki były kilka lat temu prezentowane na audio show i wielu bardzo chwaliło dźwięk.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

2x 120W OTLe? Przemysl sprawe, szczegolnie w lecie bo to jak wstawic dwa kaloryfery do pokoju odkrecone na pelna moc. Jak zabezpieczenia, sa jakies?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Marek.S
Odnośnik do komentarza
Udostępnij na innych stronach

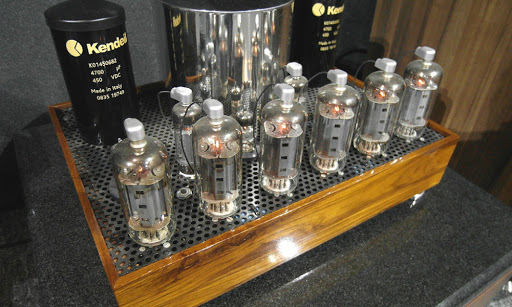

Ma zabezpieczenie - duży kondensator za lampami, co ma chronić głośniki w przypadku awarii lampy. Ciepło - wszędzie czytam, że bardzo grzeją. Pokój mam duży, ale jest na poddaszu i w gorące letnie dni i bez tego jest ciepło tam, ale zimą jak znalazł. Jakoś nie mogę sobie wyobrazić, żeby te końcówki tak grzały, żeby nie można było wytrzymać w pokoju, kurde?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ma zabezpieczenie - duży kondensator za lampami, co ma chronić głośniki w przypadku awarii lampy. Ciepło - wszędzie czytam, że bardzo grzeją. Pokój mam duży, ale jest na poddaszu i w gorące letnie dni i bez tego jest ciepło tam, ale zimą jak znalazł. Jakoś nie mogę sobie wyobrazić, żeby te końcówki tak grzały, żeby nie można było wytrzymać w pokoju, kurde?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Martwi mnie też, czy one w ogóle wysterują moje głośniki, bo impedancja nominalna niby 6 oma, ale przy 36 hz spada do 2,8 (no ale ile dźwięków jest tak naprawdę w tym zakresie nagranych na płytach CD?). Naim NAP 250 tak się przy nich grzał, że przy średnio głośnym słuchaniu wyłączały go zabezpieczenia termiczne. No i skuteczność zmierzona ledwo 84 dB, może to się nie zgrać w ogóle.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Ten kondensator to raczej zasilający, kondensator na wyjściu psułby całkowicie ideę wzmacniacza OTL.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
