piku bb

Przedwzmacniacz

Recommended Posts

Witam.

Chcę przedstawić kolejny projekt.Jest to przedwzmacniacz zbudowany na tranzystorach mosfet.W zasadzie miał to być wzmacniacz do słuchawek w oparciu o kit avt2464-wersji uproszczonej.Jednak po przeczytaniu opinii że dobrze się sprawdza jako pre,postanowiłem go zrobić.Przedwzmacniacz do gramiaka to prosta aplikacja układu scalonego z korekcją w sprzężeniu zwrotnym.

Obudowa pochodzi z modushopu.Większość kondensatorów jest Philipsa,użyte tranzystory to BUZ 11 Fairchilda.Potencjometr-drabinka smd 2x50k.Zasilacz oparty o tranzystory.Transformator z subwoofera Samsunga.Drobne zwory są z drutu srebrnego.Wszystko lutowane cyną Cardasa i Argentum Audio.

Uruchomienie nie sprawilo żadnego problemu,po wyregulowaniu gra od ręki.

Brzmienie

Na co dzień używam zmodyfikowanego Rotela więc tylko do niego mam porównanie.

Przedwzmacniacz gra dopiero 3 godziny,ale pierwsze co daje się odczuć to solidny bas.W średnicy słychać dużo szczegółów,przestrzeń jest bardziej rozbudowana we wszystkich kierunkach.Wysokie tony trochę wycofane-tutaj muszę pokombinować jeżeli nie rozwiną się przez weekend.Żywiołem tego preampu są koncerty które brzmią na nim fantastycznie.Wszelkie okrzyki,oklaski i inne przeszkadzajki są podane jak na tacy.Tutaj scalak z rotela nawet się nie zbliża do takiego poziomu.

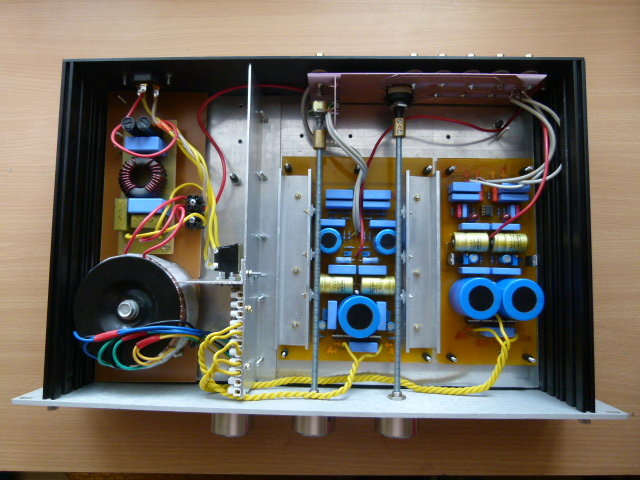

Takie pierwsze wrażenia,zobaczymy jak pogra kilkanaście godzin.Na koniec kilka zdjęć włącznie z wnętrznościami-






Edited by piku bb
  • Like 1

Share this post


Link to post
Share on other sites

jak na skończony projekt to informacji tyle co kot napłakał,zdjęcia pokazują coś innego a opis coś innego

  • Like 1

DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

A co więcej chcesz wiedzieć?

Część gramofonowa na bazie kitu avt2680-nie ma co się rozpisywać-układ prosty i dobrze działający.

Przedwzmacniacz zrobiony wg poniższego schematu z tą różnicą że zamiast 7815 mam tranzystor.

Laminaty użyte do projektu są z miedzią 70u,żółte kondensatory-Sic Safco,radiatory z ceownika alu.

Ewentualnie jak ktoś jest chętny to wstawię fotki z rozmieszczeniem elementów,ścieżkami itd,ale posiadam tylko odręczne rysunki.

Po uruchomieniu zafundowałem mu non stop 48h grania i dźwięk bardzo się poprawił.Bas jest potężny,po przesiadce z pre Rotela wydaje się jakby bas zaczynał się od 0 herców.Średnica i wysokie z początku grały chaotycznie,ale rozgrzewka dobrze im zrobiła.Grają teraz bardzo muzykalnie.Jednak żeby plusy nie przysłaniały minusów to przedwzmacniacz nie jest demonem szybkości-czuć delikatne spowolnienie dźwięku.Tu muszę coś wykombinować ponieważ słucham głównie rocka i metalu i przydało by się żeby grał szybciej.Spróbuję na tygodniu podnieść napięcie oraz bias i zobaczymy.

Minusem tego projektu też jest to że układ ma małe wzmocnienie.Potencjometr (logarytmiczny) ma 20 kroków i dopiero po 5-6 zaczyna pojawiać się dźwięk.
