Z domowego archiwum

[aho0]

Witam.

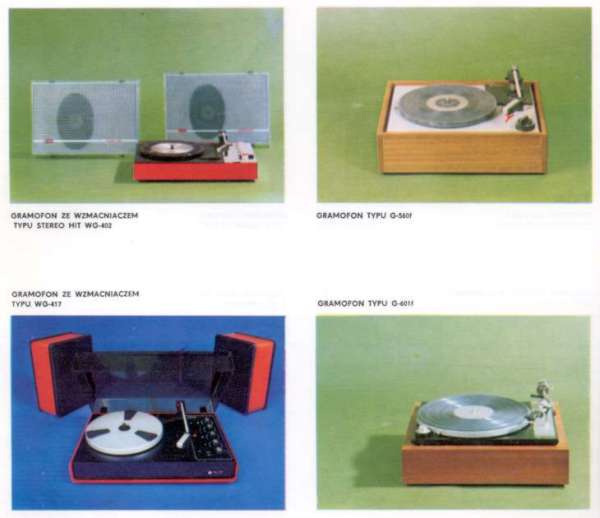

W domowym archiwum odnalazłem informator unitra na lata 1975-77.

Załączam zdjecia gramofonów z tej "złotej" gierkowskiej epoki.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aho0]

Oto one...

Pozdrawiam, A

[obrazekLUKASZ-251896_1.jpg] [obrazekLUKASZ-251896_2.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozwa maryn]

Najlepszy - G601A. Najciekawszy - zmieniarka.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Jesli masz wiecej takich folderow-skarbow starozytnych to wklejaj ile wlezie ! Bardzo chetnie widzialbym zdjecie wnetrza G-601 ze zdjetym talerzem. On mial taki hybrydowy naped rolkowo-paskowy. Kiedys pytalem po co takie polaczenie ale odpowiedzi sie nie doczekalem. Jakie kolumny stoja obok Fonomastera ?

A WG-417 swietnie pasowalby jako dekoracja w jakims videoclipie wspomnieniowym, retro (Baska miala fajny biust i w tle krecacy sie WG-417 z pocztowka dzwiekowa).

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek]

haha tego WG417 miałem :O) Oprócz muzyki nagrywał się też przydzwięk rolki napedzajacej talerz a kolumny zrobione ze styropianu.Wajchą unosiło się ramię,najeżdzało się na płytę i opuszczało i grało :O)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

--->>Józwa M.



A co można sensownego zrobić w G 601 A . Poza wyprowadzeniem trafo na zewnątrz i wymianie po 30 latach poduszek zawieszenia. Ramionko się swobodnie buja, czy pokusić sie o drugie (na godz 11.50). ? ;-).

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

>>>Jozwa M

przepraszam za "Ó" oczywiście "o"

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aho0]

>A co można sensownego zrobić w G 601 A ?

Witam. Co prawda nie byłem wzywany do odpowiedzi, ale swoje pomysły na poprawę dla G-603 podałem w wątku 15095 "Goldring G1 czy Reloop RP-1000 MK3".

Dla G-601 sprawa jest troszkę prostsza, bo ten gramofon jest sporo lepiej zbudowany.

Nie ma tam denerwującego układu kluczy tranzystorowych wiszącego równolegle z wkładką.

Wg serwisówki zwarcie L- i R- realizowane jest we wtyku DIN interkonektu i wystarczy wymienić sam wtyk. Płytka automatyki, jest inna niż w pozostałych 'fonicach' i zamontowana jest pionowo przy tylnej ściance,

co daje zminimalizowanie zakłóceń. Znacznie lepiej jest poprowadzona masa na tej płytce.

Warto wymontować trafo z chassis i zamontować w obudowie wtyczkowej. Z ksero serwisówki nie mogę stwierdzić czy obejma silnika jest odlewem aluminiowym, jak G603. Jeśli jest plastikowa dobrze byłoby ją wymienić.

Pozdrawiam, A

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aho0]

dudivan, 1 Lut 2005, 12:54

>Jesli masz wiecej takich folderow-skarbow starozytnych to wklejaj ile wlezie ! Bardzo chetnie

>widzialbym zdjecie wnetrza G-601 ze zdjetym talerzem



Oto zamówiony... G-601 ze zdjetym talerzem.

Napęd jest paskowy:

Pozdrawiam, A



PS: Na deser dorzucam "topowy" gramofon z piezoelektrykiem g-902 (1978r.).

W razie kłopotów z ulubionymi gramofonami fonica nie ignorujcie go w komisach.

Jego silnik i trafko są dokładnie takie jak w naszej ulubionej serii g-6xx.

[obrazekLUKASZ-253415_1.jpg] [obrazekLUKASZ-253415_2.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozwa maryn]

Jakieś dwa lata temu w HFM przeprowadziłem prosty upgrade tego gramofonu. Przede wszystkim była tam wymiana gniazda ze stałego druta na RCA, wyprowadzenie gniazda sieciowego (Cannon), oczywiście wymiana wkładki, plus drobiazgi typu wymiana nóżek na sorbotany. Oczywiście lepsze odsprzężenie silnika i przeniesienie zasilacza poza obudowę zawsze są pożądane. Poza tym, dla bardzo chcącego, w tym gramofonie b. łatwo wymienić ramię.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aho0]

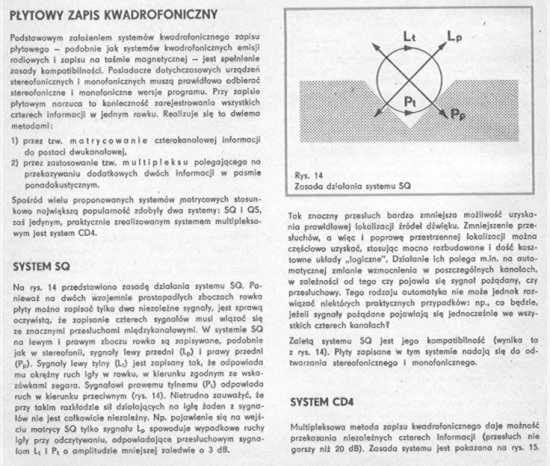

... cd informatora UNITRA.

O analogowym dźwięku kwadrofonicznym (politycznie słusznie określenie 4.0).

Wielu zapomniało, że dźwięk wielokanałowy zaistniał komercyjnie w latach 70-tych.

Swego czasu było głośno o LP 'Dark Side of The Moon' wydaną w systemie CD4.

... c.d.n, A

[obrazekLUKASZ-253571_1.jpg] [obrazekLUKASZ-253571_2.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

aho0, przysieglbym, ze G-601 mial naped mieszany. Tak stalo w jakiejs ksiazce. Musze sprawdzic w domu taty.

A moze byly dwie wersje...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

G 601 -hybryda paskowo-rolkowa

G 601 A- napęd czysto paskowy

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Czy poza ta byly jeszcze jakies roznice w tym modelu ? Poza tym 601 byl podstawa "Fonomastera" - ktory ? Czy gramofony "Fonomaster" mialy moze jeszcze nastepne modyfikacje (poza dodaniem wzmacniacza) ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

G601A był wbudowany w Fonomastera, a raczej jgo chassis bez większych lub nawet żadnych modyfikacji. Nawet był zasilany własnym trafolkiem idiotycznie przymocowanym pod płytą nośną, a wzmak miał swoje trafo.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

McGyver. Moze ty wiesz jaki sens techniczny mial taki mieszany naped paskowo-rolkowy ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Choć nie ja wezwany do tablicy ,odpowiem.

Napęd rolkowo paskowy to spadek po Thorensie , który był protoplastą Fonomastera . Jak wszystko w tamtych latach to tzw licencja lub wierna kopia rozwiązań już sprawdzonych przez "wstrętnych kapitalistów, wrogów jedynego -jak się niektórym wydawało systemu"Z tym że Fonomaster mial wstawiane ramie od MirkoSeiki. żeby nie było procesów o kopiowanie.A tak był kundel z dobrym rodowodem.Ojciec Thorens -Matka japonkaMiko Seiki.Do tego dochodzily czasem wkladki od wuja Sama -ADC lub Shure'y.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

To, ze po Thorensie to wiem. Nawet zalozylem watek z wklejonymi zdjeciami z obnazonym Thorensowym napedem. Ale dlaczego nie sama rolka, nie sam pasek ale oba na raz ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jjp]

Pasek był od redukcji obrotów i wibracji silnika.

Rolka do zmiany prędkości obrotowej talerza .

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jjp]

W pierwszych protoplastach FONOMASTERA były stosowane silniki prądu zmiennego

dopiero póżniej zastosowano silniki DC i stabilizację na stroboskopie

(to rozwiązanie widac na powyższych zdjęciach).

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Czyli mam rozumiec, ze bylo to konieczne ze wzgledu na mozliwosc uzyskania kilku predkosci w przypadku zastosowania silnika pr. zmiennego przy eliminacji wad czystego napedu rolkowego. Czy w przypadku silnika pradu zmiennego nie da sie zastosowac regulacji elektonicznej tak jak w DC do przelaczania predkosci obrotowej ? Moze mozna ale zbyt wysokim kosztem...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jjp]

dudivan>

Silniki ac mają prędkość obrotową winikającą z konstrukcji (np: ilość nabiegunników )

oraz częstotliwości sieci.

W gramofonach i magnetofonach były stosowane silniki typu SAZ - silnik asynchroniczny ze zwartym

uzwojeniem rozruchowym silniki tę mają zaletę że prędkość obrotowa stos. mało zależy od obciążenia

ale występuje zjawisko pływania prędkości obrotowej.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

A czy mozna zmienic predkosc obr. silnika synchronicznego przez zasilanie go nie z sieci (gniazdka) a specjalnego zasilacza - generatora pr. przemiennego ? Sa jakies specjalne skrzynki w niektorzych gramofonach, np. Wilson Benesh, z tym , ze nie wiem jakie tam sa zastosowane silniki: pr. przemiennego czy stalego.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jjp]

W większości obecnie oferowanych gramofonów są stosowane silniki AC na niskie napięcie

z zasilaczami ale to są inne konstrukcje niż te o których pisałem powyżej problemem jak sądzę

nie jest stabilność sieci ale brak częstotliwości znamionowej .

Widziałem takie zasilanie z generatorem kwarcowym i bardzo sprytną reg. obrotów w pętli PLL.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[k.mik]

>A WG-417 swietnie pasowalby jako dekoracja w jakims videoclipie wspomnieniowym, retro (Baska miala

>fajny biust i w tle krecacy sie WG-417 z pocztowka dzwiekowa).



WG-417 nie nadaje się za bardzo do odtwarzania pocztówek, przynajmniej w moim za szybko wywala wyłącznik prędkosciowy, zdarza się że wyłącznik powoduje przeskakiwanie albo wyskakiwanie bo rowek pocztówkowy jest za płytki. Telefunken chyba nie przewidywał wynalazku pt. pocztówki u licencjobiorcy za żelazną kurtyną. W ogóle to pocztówki chyba lubią takie większe naciski, min. 8 G.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[k.mik]

Poza tym czemu akurat WG-417 do pocztówek z Baśką? Przecież na fotkach jest kilka modeli jeszcze starszych (np. WG-402 Stereo Hit), albo ten ze zmieniaczem (Brimful of asia on the 45 :-) ) więc chyba bardziej ten model do pocztówek. 417 to chyba ostatni model z rodziny misterhitowej. Jakoś wzmacniacz na scalakach też mi się nie kojarzy z pocztówkami. A dlaczego kolumny styropianowe? Kolumny mi się nie zachowały niestety.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Guest vasa]

dudivan, 1 Lut 2005, 12:54



> Jakie kolumny stoja obok Fonomastera ?



To od kompletu. Fonomaster był sprzedawany w komplecie z kolumnami, dwudrożne, zamknięte na dwóch średnionisko i dwóch wysokotonowych (stożkowych)

Gabaryt kolumn był taki "uniwersalny" ni to mała podłogówka ni duża ppodstawkowa.

Ja swoje ustawiłem na podstawkach ale szybko wymieniłem na Altusy :-)

[k.mik]

Z trochę wcześniejszych lat 60. zbiorcza instrukcja do gramofonów G2 i G4:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[??wirek]

aho0, 31 Sty 2005, 11:41



>Witam.

> W domowym archiwum odnalazłem informator unitra na lata 1975-77.

>Załączam zdjecia gramofonów z tej "złotej" gierkowskiej epoki.



mam taką prośbę- czy mógłbyś dodać podpisy pod zdjęciami, na tym pierwszym prospekcie

sorry, ale dla mnie są nieczytelne :-/

(tak od lewej góry do prawej u dołu..)



dzięki za te zdjęcia- ciekawa technohistoria

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aho0]

>żwirek, 11 Kwi 2006, 09:57

>... czy mógłbyś dodać podpisy pod zdjęciami, na tym pierwszym prospekcie



Witam.

W tej chwili nie mam dosepu do informatorka, ale tak szybko jak będzie to możliwe postaram się to zweryfikować z oryginałem. O ile mnie pamieć nie myli to kolejno są tam

Kartka 1:

lewy góra: WG-402 (tzw "stereo-hit"), lewy dół: WG-417 ("nowy stereo-hit"),

prawa góra: G-560f, lewy dół G-601f ("fonomaster-deck"),

Kartka 2:

lewy góra: WG-581, lewy dół: lewy dół WG-610f ("fonomaster", z kolumnami),

prawa góra: WG-552f (kolejna modyfikacja "stereo hit"), prawy dół: WG-580f (zmieniarka)



Pozdrawiam. A
