Wzmacniacz mocy klasy A- pytania początkującego elektronika

Kamil_222

Przez Kamil_222 ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano (edytowane)
    8 godzin temu, witek_z napisał:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Zweryfikuj proszę, czy R5 i R6 nie mają zamienionych miejscami wartości. Gałąź dodatnia - rozumiem. Ale gałąź ujemna, coś mi nie pasuje.
    Czy urządzenie TL431 występuje w wersji komplementarnego urządzenia dla polaryzacji ujemnej?

    A jeśli by miało pozostać tak jak jest, to może warto pod rezystorem R6 dać jeszcze jedną diodę Vbe skierowaną do góry, aby kompensowała Vbe tranzystora / bazy?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez zjj_wwa
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    raven1985 Poszukiwacz

    raven1985

    Opublikowano
    Opublikowano
    12 godzin temu, witek_z napisał:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ten układ nie będzie działał nie da się w ten sposób zrobić stabilizatora ujemnego na TL431. To nie jest dioda zenera.

    Rozwiązujesz problem który sam sobie stworzyłeś.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×

    "We designed our valve (tube) amplifier, manufactured it, and put it on the market, and never actually listened to it. In fact, the same applies to the 303 and the 405" - Peter Walker - Quad

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    slawek.xm Mentor

    slawek.xm

    Opublikowano
    Opublikowano (edytowane)

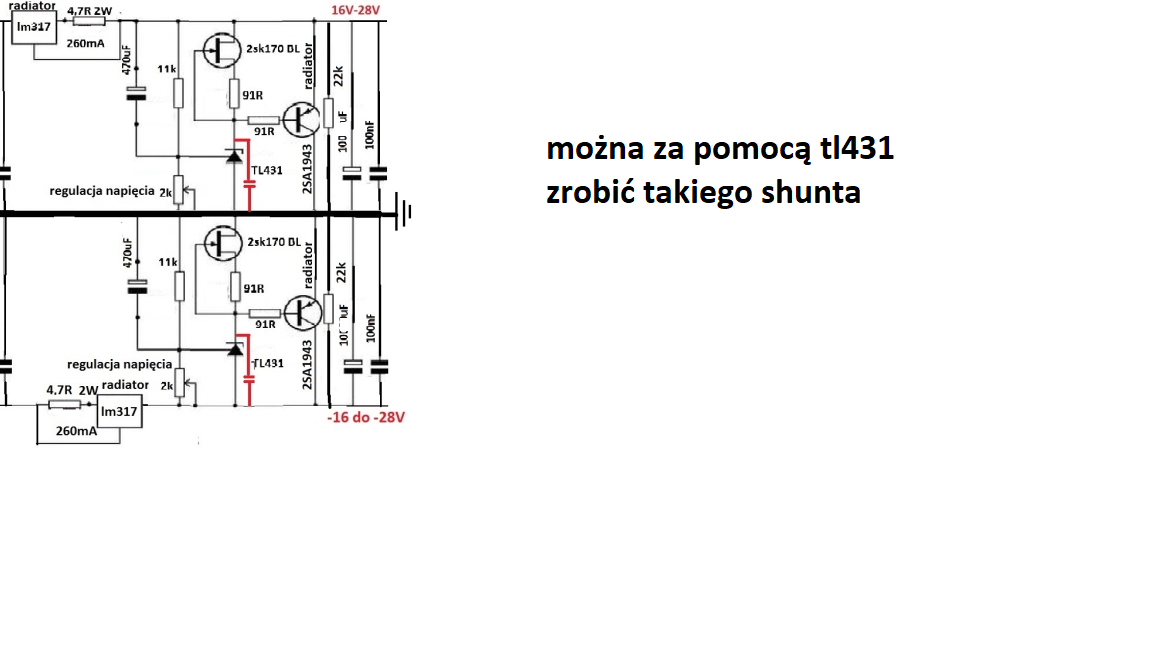

    np

    zamiast źródła pradowego 2sk170 z rezystorem 91 om mozna uzyc tylko rezystora ograniczającego prąd tl431 do 1-3mA



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez slawek.xm
    Lubię to Lubię to ×

    ten świat na trzeźwo jest nie do przyjęcia 🙂

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Jak chcemy uzyskać bardzo zbliżone napięcia zasilania na obu szynach to buduje się zasilacz w jednej szynie (najczęściej Vcc+) i stosuje wzmacniacz operacyjny w konfiguracji odwracającej sterujący tranzystorem w drugiej gałęzi. Wówczas moduł obu napięć jest (w przypadku normalnej pracy) jednakowy co do napięcia niezrównoważenia i dokładności rezystorów sprzężenia. Mniej klamotów i doskonałe parametry.

    Stosujcie proste przewidywalne układy. Nie bójcie się WO...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano (edytowane)
    8 godzin temu, raven1985 napisał:

    To nie jest dioda zenera.



    w istocie masz rację, to tranzystor udający diodę zenera

    12 godzin temu, zjj_wwa napisał:

    Zweryfikuj proszę, czy R5 i R6 nie mają zamienionych miejscami wartości. Gałąź dodatnia - rozumiem. Ale gałąź ujemna, coś mi nie pasuje.

    gdy zmienimy rezystory i zrobimy odbicie lustrzane w stosunku do plusa i z tymi samymi wartościami napięcie ujemne to - 2,16V

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Nie. To złożony stabilizator równoległy składający się ze źródła napięcia odniesienia, wzmacniacza różnicowego i stopnia wyjściowego;

    11 tranzystorów, 2 diody, 2 kondensatory i 10 rezystorów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    6 minut temu, Grzegorz7 napisał:

    Nie. To złożony stabilizator równoległy składający się ze źródła napięcia odniesienia, wzmacniacza różnicowego i stopnia wyjściowego;

    11 tranzystorów, 2 diody, 2 kondensatory i 10 rezystorów.

    ta odpowiedź skierowana do mnie? jeśli tak to śpieszę donieść że nie było moim celem liczenie każdego elementu w układzie  tylko stwierdzenie że to jest regulowana dioda zenera.

    do autora tematu: proszę nie montować a swoim urządzeniu zasilacza którego zaproponowałem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
