lm3886 prowadzenie masy


klawisz

Rekomendowane odpowiedzi

Nie sprawdziłem czy pre działa poprawnie- nie wiem jak☹️ - podlaczylem wszystko i bylo głośniej niż bez. Co do jakości dźwięku to na ta chwile tego nie sprawdzę - robie próby na marnych głośnikach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Hej, a wiec tak:

1. zmienilem kable zasilajace i masowe na 2,5mm2

2. podlaczylem mase lm’ow do kondensatorów zasilacza

3. zmienilem plytke przedwzmacniacza

4. podłączyłem zasilacz pre do zasilacza lm’ow
5. Nie podlaczylem masy pre do głównego miejsca masy tylko podlaczylem razem z sygnalem do lm’ow
4. odlaczylem na razie górna płytkę- wzmacniacz suba

Nic

6. nastepnie podlaczylem mase do pre bezposrednio z glownego punktu - bez zmian

7. tak samo jak w pkt. 6 tylko odlaczylem mase sygnalową od strony pre - bez zmian




Nic sie nie zmienia- cały czas strasznie brumi - tak jednostajnie


Czy przyczyna może być to ze mam źle wydrukowaną płytkę pre - tzn. Wszystko jest niby ok ale pomyliłem warstwy w eaglu i opampy musza byc od strony miedzi ( pod spodem)- moze dlatego sie wzbudzają??

Nie mam juz pomysłu - cały czas jest tak samo

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Pozostaje zająć się pre-ampem. Ja bym go zasilił z oddzielnego zasilacza zasilanego z oddzielnego trafa, a jak nie masz drugiego trafa mogą być dwie baterie 9V. Jak nadal będzie brumienie trzeba się przyjrzeć budowie preampa - może coś nie łączy na płytce albo opamp jest niesprawny. Z kolei jak przestanie brumieć na bateriach to mamy problem z masami, a preamp jest sprawny, ale nadal może być źródłem problemów.

Ten czarny kabel to jest sygnałowy? Jak masz masy spięte przy zasilaniu, to ekran podłączasz z jednej strony, żeby nie zasilać preampa przez masę kabla sygnałowego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Juz tak zrobiłem - odlaczylem mase sygnalowa od preampa - nic to nie dalo.

sprawdze jutro z bateriami 9V

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

odłącz całkiem preamp.

Sam moduł stereo o ile pamiętam działał ok?

Jeśli tak to podłącz suba i zobacz czy będzie brumiało



Rysuj połączenia , rób zdjęcia

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez artw

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

43 minuty temu, klawisz napisał:

Juz tak zrobiłem - odlaczylem mase sygnalowa od preampa - nic to nie dalo.

sprawdze jutro z bateriami 9V

OK. Te baterie to bezpośrednio do preampa podłącz z pominięciem stabilizatora, a stabilizator trzeba zupełnie odłączyć, masę również.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

On 7/7/2020 at 8:34 PM, klawisz said:

O tyle dziwne ze wczoraj jak mialem zapięte zrodło to nie brumilo tylko szumiało - i bylo duzo ciszej

Jeśli nie masz podpiętego źródła, ani żadnego potencjometru na wejściu byłoby dziwne, gdyby nie brumiało.

Jak piszą koledzy, pre z końcówką połącz tylko ekranem przewodu sygnałowego, przydźwięk sprawdzaj przy wejściu preampa zwartym do masy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Klawisz, szanuj innych ludzi, zrób dobre zdjęcia makro, ostre, przecież na tych wklejonych nic a nic nie widać.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach

Tak potrzebne bardzo dokładne zdjęcia tego pcb preampa też. Tak żebyśmy widzieli i wiedzieli to samo co Ty. Inaczej nie będzie możliwe ruszenie do przodu. Takie pytanie, a gdybyś na zasilaniu preampa zastosował wyłącznik przed trafem i odcinał zasilanie pre będzie się coś zmieniać z brumem? Spróbuj jeszcze tego. No i fotki dokładne po całości

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

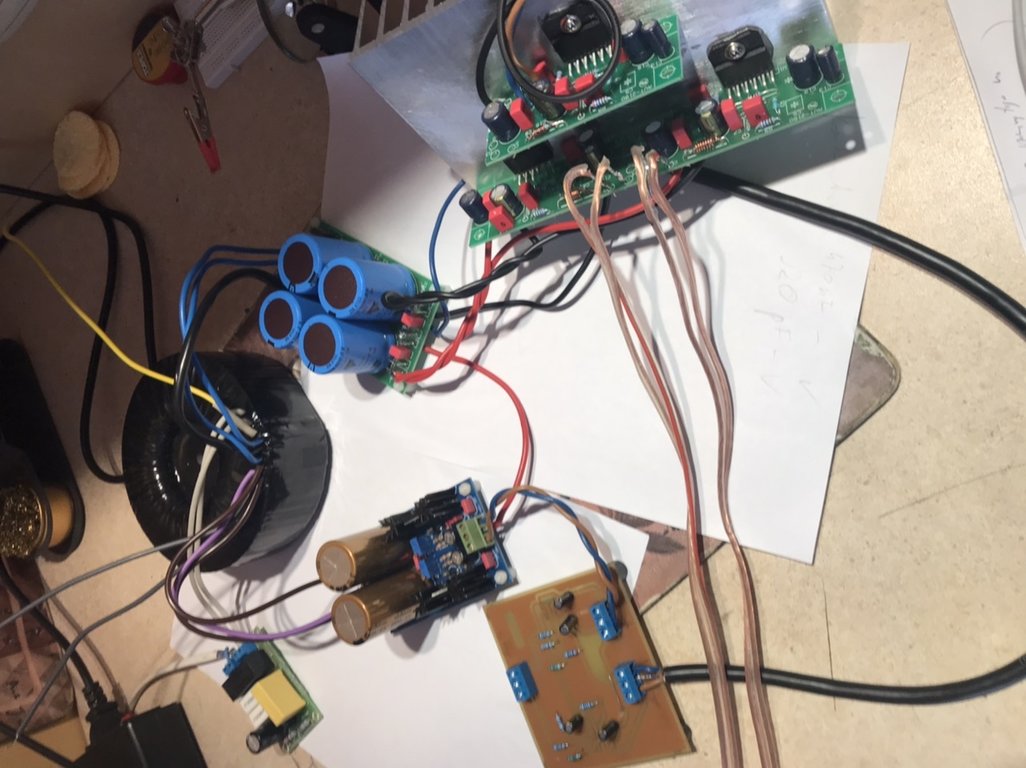

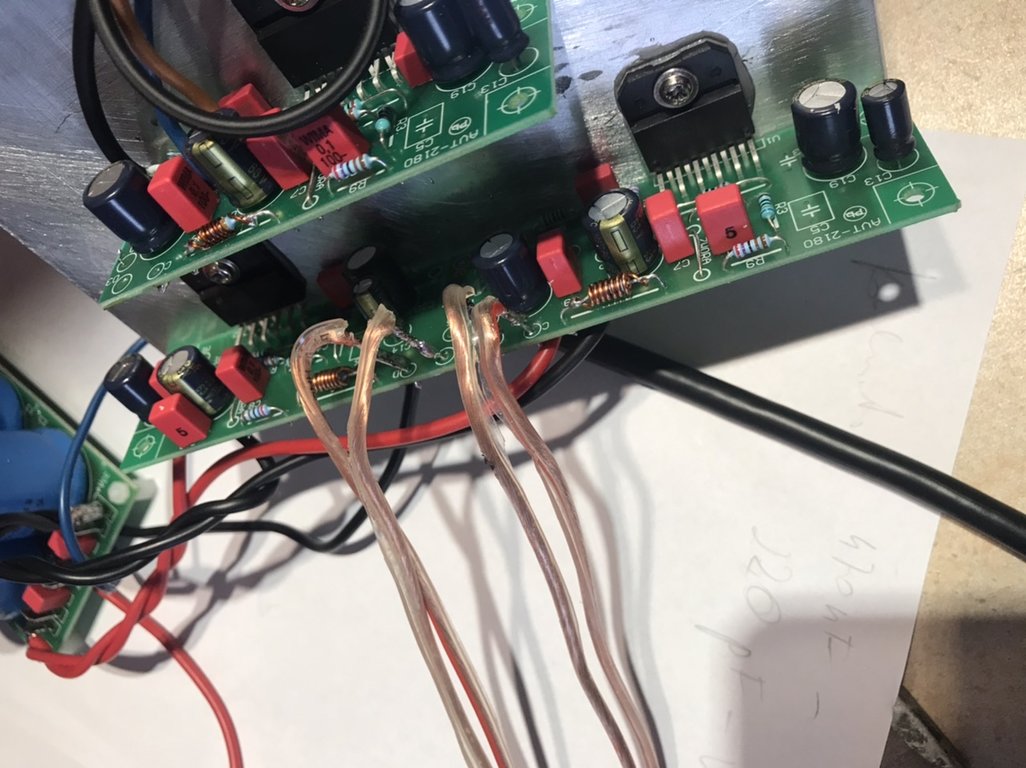

Zdjecia:

czy dobrze rozumiem mam wejscie preampu prawy i lewy kanal polaczyc do masy i wtedy sprawdzic?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )






Szukam baterii i zaraz sprawdze jak podam zasilanie z dwóch baterii 9V

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Proba z bateriami - tak samo brumi

- zmierzyłem telefonem 5 cm od głośnika 54 db - tak samo

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

2 godziny temu, klawisz napisał:

Proba z bateriami - tak samo brumi

Jak masz baterie, to ten czarny przewód sygnałowy mam mieć masy połączone z obu stron.

Jeśli nadal brumi pozostaje zewrzeć do masy wejścia preampu i wtedy przestaje brumić albo preamp do przeglądu.

Wspomniałeś wcześniej, że opampy zamontowałeś od strony miedzi i o ile dobrze pamiętam nie jesteś pewien czy tak jest dobrze  - warto sprawdzić miernikiem, czy zasilanie jest na właściwych nogach i będzie wszystko jasne.

Na moje oko są dobrze wlutowane

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

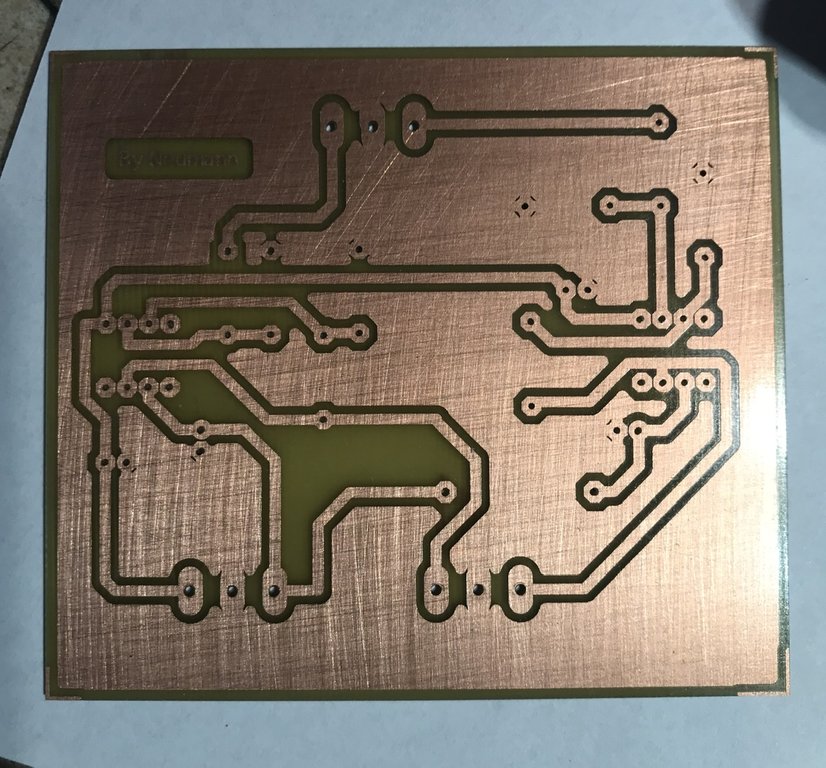

A ta wylewka masowa na płytkach preampa powinna być przerwana nie tak dookoła . Tak bym tego nie zaprojektował. Ok można rozlać masę, ale nie zamykać dookoła. Może nie mieć to wpływu, ale troche mi się niepodoba

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Masy sygnalowe mam podpiete z obu stron.


jak moge sprawdzic preamp - napiecia na wejsciach sa ok. +-15V - a nóżkach 7 i 4. Nie wiem tylko jakie powinno byc na 6 wyjsciu (6 nożce)?

to moja pierwsza plytka?

Zewre wejscia preampu do masy i dam znac

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na wyjściu w okolicach kilku mV przy zwartym wejściu

Jak na pierwszą płytkę to super Ci ta prasowanka wyszła. Poważnie, zrobiłem w życiu już trochę płytek, ale mało kiedy tak ładnie mi wychodzą. Przerwij tą wylewkę w najwęższym miejscu na obrzeżu po lewej stronie wyskrop nożykiem poprostu. Może to załatwi temat. Ja bym spróbował w ten sposób. Preampa to nie uszkodzi

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zwarlem wejscia pre do masy - cisza - nic, zero- extra


płytkę zaprojektowalem w eaglu i dalem do wydruku?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Napięcia po zwarciu na wyjsciu 0,7 i 0,4 mV

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No , ale jak rozewżesz no to temat wróci. Jakie tam masz rezystory do masy na wejściach ? Przetnij tą masę bo to potencjalna pętla. Zasada jest taka, powinna być równowaga między wejsciem ujemnym i dodatnim preampa.

Zbyt wysoka impedancja będzie zbierać śmieci. Zbyt niska problemy z wysterowaniem i dopasowaniem ze źródłem sygnału

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jeśli Ci brumi przy 100k możesz zjechać do 20k nawet. Są aplikacje gdzie jest 100k w większości przypadków 47k. Próbuj , no i ta masa

A dla równowagi w sprzężeniu podobnie. Na przykład 47k/47k i do masy 47k na wejściu dodatnim i wtedy wzmocnienie to 1+1.

Acha. A Ty jak zasilasz ten preamp? Nie widzę podpiętego zera zasilania do płytki

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No i brakuje paru kondensatorów w preampie. Dał bym równolegle z rezystorem do masy na wejściu przynajmniej kilkaset piko. Zasilanie opampów na nogach zasilania też pasowałoby odsprzęgać np 100n jakimiś foliakami np do masy

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zrobilem pre wg tego schematu

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Przetnij tą masę. Zasil z zerem i podłącz. To musi działać. Płytkę zrobiłeś za dużą, spokojnie mogła być mniejsza. Poza tym przy projektowaniu trzeba dbać o symetrię sygnałów zasilań itp itd. Tak rozległa masa działa jak antena po prostu, a jeśli jeszcze jest zamknięta no to... Skojarz z faktem jak wygląda antena tu masz to samo. To Ci po prostu zbiera wszystko z otoczenia

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zasilacz preampa jest symetryczny tak? No to zasilanie to 3 przewody, a miałeś podłączone 2

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Masa polaczona byla kablem sygnalowym z koncowkami mocy

Zasilanie symetryczne ma 3 przewody, podlacz mase zasilania

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

13 godzin temu, Krzych 2 napisał:

Zasilanie opampów na nogach zasilania też pasowałoby odsprzęgać np 100n jakimiś foliakami np do masy

Żadnymi foliakami, nigdy. Ceramiczne X7R 100nF najlepiej. Jest to wyraźnie napisane w każdej nocie aplikacyjnej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 13

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
