Uwielbiam bateryjny sprzęt. Ja kupiłem coś takiego, tylko z Chin, więc idzie i dojść nie może. Dobre opinie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

PicoScope 4262 - tak wrzucam bo ostatnio się natknąłem i mega kusi żeby sobie na gwiazdkę kupić - też jest na baterie - laptop.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

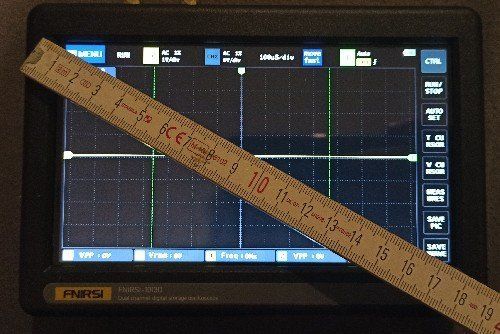

Doszedł. FNIRSI 1013D. Kosztował 437PLN z przesyłką, doszedł bez cła. Oczywiście nie 100MHz i nie 1G, ale do 20MHz podobno spoko. Sporo testów na jutubie, jak na cenę bardzo ok. Mi się podoba, bo bateryjny. Duży. Jeszcze nie mierzyłem. Sondy dwie, w obu tłumik zeruje wskazania, zasilacz jest ale amerykański ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2021 przez przemak

[przemak]

Przepraszam, sondy działają ?

Całkiem zgrabne urządzenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2021 przez przemak

[przemak]

Na oko to jest taki sam wyświetlacz jak stacjonarny, jasność i kontrast takie same. Dotykowy, więc chyba trochę ciemniejszy, ale zasadniczo ok. Jest on zaskakująco duży, chyba większy wyświetlacz niż niektóre stacjonarne. Elektronicznie to chyba to samo, co w stacjonarnych, oszczędność na enkoderach. Zmiana zakresu - słychać cykanie przekaźników, więc to w miarę porządnie jest zrobione.

Ten wie co mówi:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Oscyloskopy cyfrowe są zasadniczo puste w środku co oznacza, że w tym tabletowym spoko można zmieścić co trzeba.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[k4mil3k]

Mam pytanie: używacie na pewno popularnych stacji lutowniczych typu WEP, dokładniej z grotami typu 900M.
Jedyne co mnie w tej stacji boli to dość mała pojemność cieplna grotów, zwłaszcza tych z ostrą końcówką. Jest to na tyle uciążliwe że nawet przylutowanie jakiegoś średniego kondensatora 1206 sprawia że grot szybko wytraca temperaturę, przywiera, cyna nie rozlewa się od razu jak trzeba tylko trzeba go jednak chwilkę przygrzać.

Jest to dla mnie o tyle uciążliwe że odpaliłem z powrotem starą stację ZD-98, lecz ta znów jest duża i nie zawsze tak poręczna. Macie jakieś lepsze/sprawdzone groty 900M ? czy ratunkiem są w tej sytuacji wyłącznie groty miedziane ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Zależy jeszcze do czego lutujesz.

Bo jak obudowa 1206 lutowana jest do wylewki masy bez pada termicznego to zawsze będą problemy.

Standardowy footprint pod 1206 musi uciągnąć takim grotem nawet na grubszym laminacie (70um).

Jeszcze kwestia temperatury i tego gdzie ona jest mierzona. Ja lutuję przy temperaturze 370C.

Następny warunek to przygotowanie podłoża, topnik i cyna.

O samej technice nie wspominam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Projektujemy płytkę w jakimś CADzie.

Np. Dip Trace jest darmowy do 300 pkt.

No i przychodzi moment kiedy pojawia się komunikat o przekroczeniu ilości punktów...

Płytka nie skończona. W moim przypadku pozostawiam na koniec rozmaite odsprzęgania,...

Nie można już wstawić żadnego footprinta kondensatora.

Oto jak sobie radzę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zamiast stosować footprinta pod standardowy element z biblioteki stosuję chwyty ze ścieżkami.

Jak? Poniższy rysunek chyba to wyjaśnia:



Zakończam np. ścieżkę w "powietrzu" w trybie rysowania ścieżek.

Ustawiam węzły na ścieżce.

Pogrubiam ścieżkę między węzłami (w DipTrace ten odcinek to segment) lub od węzła do końca. U mnie to 1,5mm.

Podobnego sposobu można użyć do dowolnych elementów, kiedy już nie możemy wstawiać pinów.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

k4mil3k

Temperatura w tych stacjach jest daleka od założonej. Do lutowania elementów typu 1206/0805 etc używałem w takiej stacji najczęściej mini fali 3C o ile pamiętam.

Pomyśl mocno o przejściu na T12 ze stacją w stylu KSGER. Inny świat. Można dość precyzyjnie i wygodnie skalibrować również poszczególne groty. Poszperaj na YT.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Witam, Nie chce zakładać nowego wątku, więc zadam pytanie tu.

Jako, że wzrok już nie ten, pomyślałem sobie, że kupie suwmiarkę elektroniczną, wybór jest naprawdę spory, ceny różne. Po przeglądnięciu kilku ofert pominąłem te wykonane całkowicie z plastiku, i wybrałem wstępnie taką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pytanie, warto? a może ktoś cos poleci.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

3 minuty temu, Ape napisał:

Witam, Nie chce zakładać nowego wątku, więc zadam pytanie tu.

Jako, że wzrok już nie ten, pomyślałem sobie, że kupie suwmiarkę elektroniczną, wybór jest naprawdę spory, ceny różne. Po przeglądnięciu kilku ofert pominąłem te wykonane całkowicie z plastiku, i wybrałem wstępnie taką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pytanie, warto? a może ktoś cos poleci.

To wszystko jest to samo. Jak kupowałem swoją w Lidlu, kolega polecił mi prosty test - włączamy, zerujemy w zerze i kilka razy szybko rozciągamy i ściskamy parę cm. Jak nadal będzie zero w zerze, można brać ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

2 minuty temu, przemak napisał:

To wszystko jest to samo. Jak kupowałem swoją w Lidlu, kolega polecił mi prosty test - włączamy, zerujemy w zerze i kilka razy szybko rozciągamy i ściskamy parę cm. Jak nadal będzie zero w zerze, można brać ?

Ten Parkside jest metalowy czy plastikowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Teraz, Ape napisał:

Ten Parkside jest metalowy czy plastikowy?

Dokładnie taki sam jak ten z linka, metalowy. Ale to dawno było, z dziesięć lat albo coś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Tylko tak teraz myślę, czy ona z Lidla? No nie pamiętam...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Wszystkie one spełniają ten test.

Brać.

Jak nie spełni to jakiś bubel. Jedna z moich po dłuższym nieużywaniu zaczyna świrować. Wówczas muszę wyjąć i wsadzić bateryjkę. Działa bez zarzutu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

3 minuty temu, Grzegorz7 napisał:

Wszystkie one spełniają ten test.

Nie wszystkie, niektóre przy szybkich ruchach się ślizgają. Wiem, że suwmiarką się szybko nie rusza, ale daje to jakieś pojęcie o jakości wykonania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zwykły Drut]

51 minut temu, Ape napisał:

... a może ktoś cos poleci

Jak chcę być pewny pomiaru to zakładam okulary i używam tradycyjnej co ma kilkadziesiąt lat z noniuszem 0,02

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Tak szybki to ja nie jestem.

Kiedyś kupiłem taki metalowy kątomierz ze skalą cyfrową.

Zastanawia mnie jak to działa, a działa wyśmienicie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Odnośnie suwmiarek: zakupiłem dawno temu taką elektroniczną marketówkę- "STAHLSON". zaniża wymiar w stosunku do zwykłej Mitutoyo o 0,04, a następny mankament: bateria szybko się rozładowuje, nawet przy wyłączonej trzyma tylko kilka miechów. Można uznać, że do mniej precyzyjnych rzeczy się nadaje. Jednak, aby był to sprzęt naprawdę porządny a nie tylko gadżet to trzeba za taką suwmiarkę dać chyba parę stówek.

Ja używam często zwykłe suwmiarki: Mitutoyo, oraz Visa(Polska)- na dzień dzisiejszy trzeba za nie dać porównywalną cenę (jakość też jest zbliżona). Mam jeszcze topexa takiego za cztery dychy i miło zaskakuje.

Ostatnio kupiłem takie coś: STALOWA SUWMIARKA NONIUSZOWA 150mm ANALOGOWA ETUI za 27 zeta ... i syn mnie wyśmiał i miał rację(***** chce się zakląć), bo badziew nie z tej ziemi!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Lutego 2021 przez czekin1

[McGyver]

2 godziny temu, przemak napisał:

Tylko tak teraz myślę, czy ona z Lidla? No nie pamiętam...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak Powerfix to z Lidla.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

1 minutę temu, McGyver napisał:

Jak Powerfix to z Lidla.

No to jednak nie mam sklerozy. Bateria oryginalna, działa. Z tym, że rzadko używam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

Mi sie udalo w tej lidlowej suwmiarce pobic dosc szybko po zakupie (2010?) czyms ciezkim zewnetrzna szybke ale tak, ze zlapala "pajaka" i dalo sie uzywac dlugi czas nie ingerujac. Ostatnio postanowilem usunac peknieta szybke nad LCD. Nie wiem komu Lidl zlecil produkcje ale klej uzyty do jej przymocowania jest cholernie mocny i usuniecie szybki goracym powietrzem ocieralo sie o uszkodzenie LCD: normalnie szybciej powietrze dzialalo na obudowe (troche sie pomarszczyla) niz na klej szybki. Teraz mam super kontrastowy wyswietlacz bez ochrony co prawda. Nie tluczcie szybki w lidlowej suwmiarce bo jej usuniecie to straszna meka :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Ostatnio kleiłem szklaną szybkę do miernika wychyłowego klejem cyjanoakrylowym do szyb. Pękła obudowa i szybka a klejenie trzymało resztki szkła... Technologia Panie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bumpalump]

Nie potrzebuje ktoś oscyloskopu analogowego Hameg HM-203-7?

jedyny mankament to czasem nie zawsze lacza wszystkie potencjometry, ja nie podejmowalem proby ich czyszczenia, u mnie ten egzemplarz sluzyl tylko do wyswietlania RF Eye, jesli ktos zajmuje sie odtwarzaczami cd to anaglowy oscyloskop nadal jest potrzebny ostatni raz wzorcowany w 2018r

wszystkie przebiegi wyswietla idealnie, wewnetrzny generator rowniez, lampa z duzym zapasem jasnosci, wizualnie stan bdb



mysle ze za jakies 400zl moge oddac





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

W dniu 1.02.2021 o 20:16, Ape napisał:

Witam, Nie chce zakładać nowego wątku, więc zadam pytanie tu.

Jako, że wzrok już nie ten, pomyślałem sobie, że kupie suwmiarkę elektroniczną, wybór jest naprawdę spory, ceny różne. Po przeglądnięciu kilku ofert pominąłem te wykonane całkowicie z plastiku, i wybrałem wstępnie taką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pytanie, warto? a może ktoś cos poleci.

W firmie gdzie co roku muszą certyfikować wszystkie przyrządy pomiarowe polecili mi suwmiarkę Guang/Lu. Kupiłem i pierwsze co zrobiłem to sprawdziłem na płytkach klasy0. Wskazania IDEALNIE jak na płytkach. Zawsze się zeruje na 0. Cena ok 150,00

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lutego 2021 przez aka63

[Grzegorz7]

Listki pomiarowe o standaryzowanej grubości od 0,05 do 1,00. Jakieś pewnie podłe bo kupione w Castoramie.

Leciwa suwmiarka firmy: Paget Trading Ltd (UK). zapewne podła bo kupiona również w jakimś markecie budowlanym za 40zł.

Wskazania na cyferblacie suwmiarki identyczne z opisem na listku pomiarowym.

Owszem, mogę przez mocne ściśnięcie szczególnie mierząc końcówkami (tymi sfazowaniami) zniekształcić o około 0,03. Ale przy normalnym docisku (jest do tego taka rolka przy uchwycie) jest identycznie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

CNC dla DIY wygląda ciekawie i rozsądna cena:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

18 minut temu, Lech36 napisał:

CNC dla DIY wygląda ciekawie i rozsądna cena:

dzięki! na YT jest wiele filmików jak przy pomocy 3018 wycinać pcb, ciekawe czy zda egzamin.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

2 minuty temu, Daniel_68412 napisał:

dzięki! na YT jest wiele filmików jak przy pomocy 3018 wycinać pcb, ciekawe czy zda egzamin.

Kolega który pracował bardzo długo w dużej firmie elektronicznej na zachodzie opowiadał mi już ubiegłym wieku o tym że płytki do niektórych układów są tam nie wytrawiane tylko właśnie frezowane. Wtedy wydawało mi się to bardzo egzotycznym rozwiązaniem a teraz jest osiągalne dla DIY. Świat chiński fascynuje ?.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
