Prosty wzmacniacz AB100 mistrza Nelsona Passa

Bogdan

Przez Bogdan ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    Opublikowano

    Przedstawiam dobry, prosty, powtarzalny wzmacniacz mistrza amplifikacji Nelsona Passa. Często szukamy czegoś niezbyt skomplikowanego , łatwego to powielania, ale grającego na wysokim poziomie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

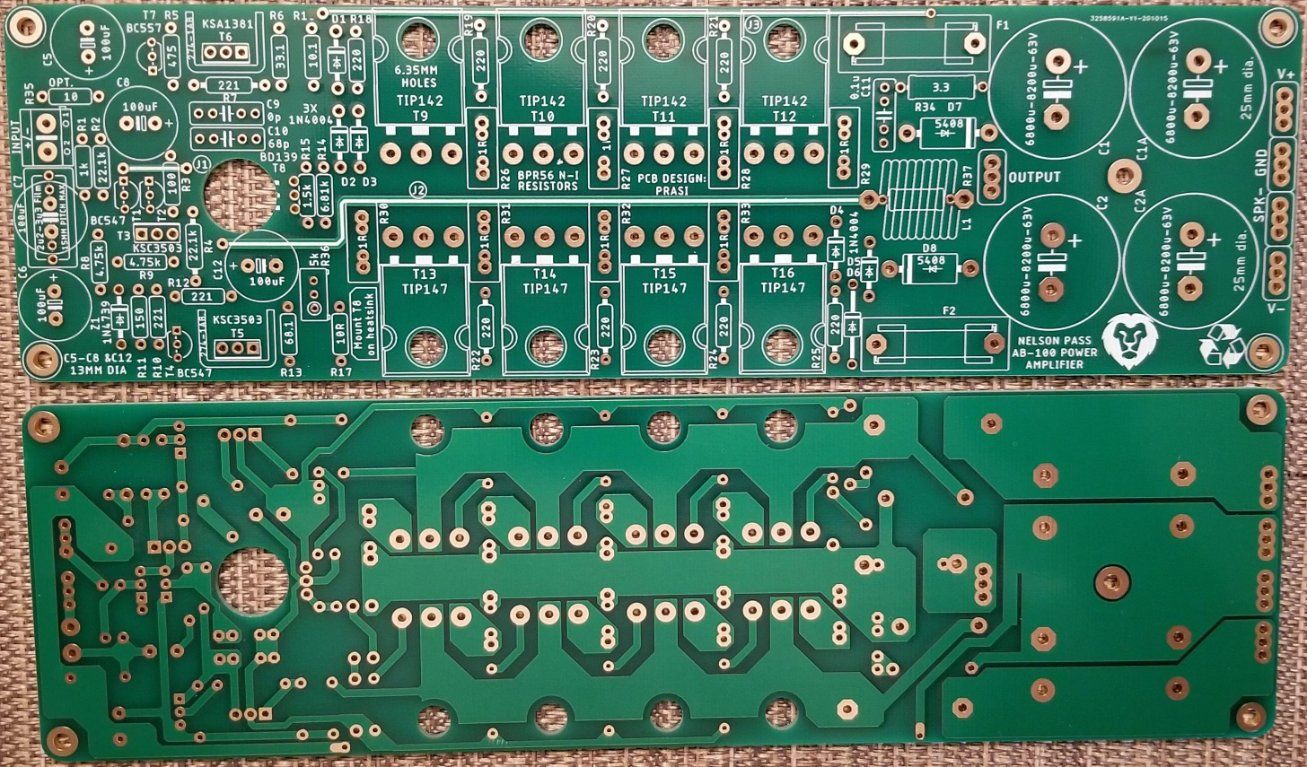

    NP AB100.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    • Autor
    Opublikowano

    Ja na swoje potrzeby przerobię układ z darlingtonów na tranzystory - 5 par , ponieważ mam poteżne zasilanie 2 x 56 v dc.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kris_54701 Wschodząca gwiazda

    Kris_54701

    Opublikowano
    Opublikowano

    Niech ktoś pomoże zrozumieć.

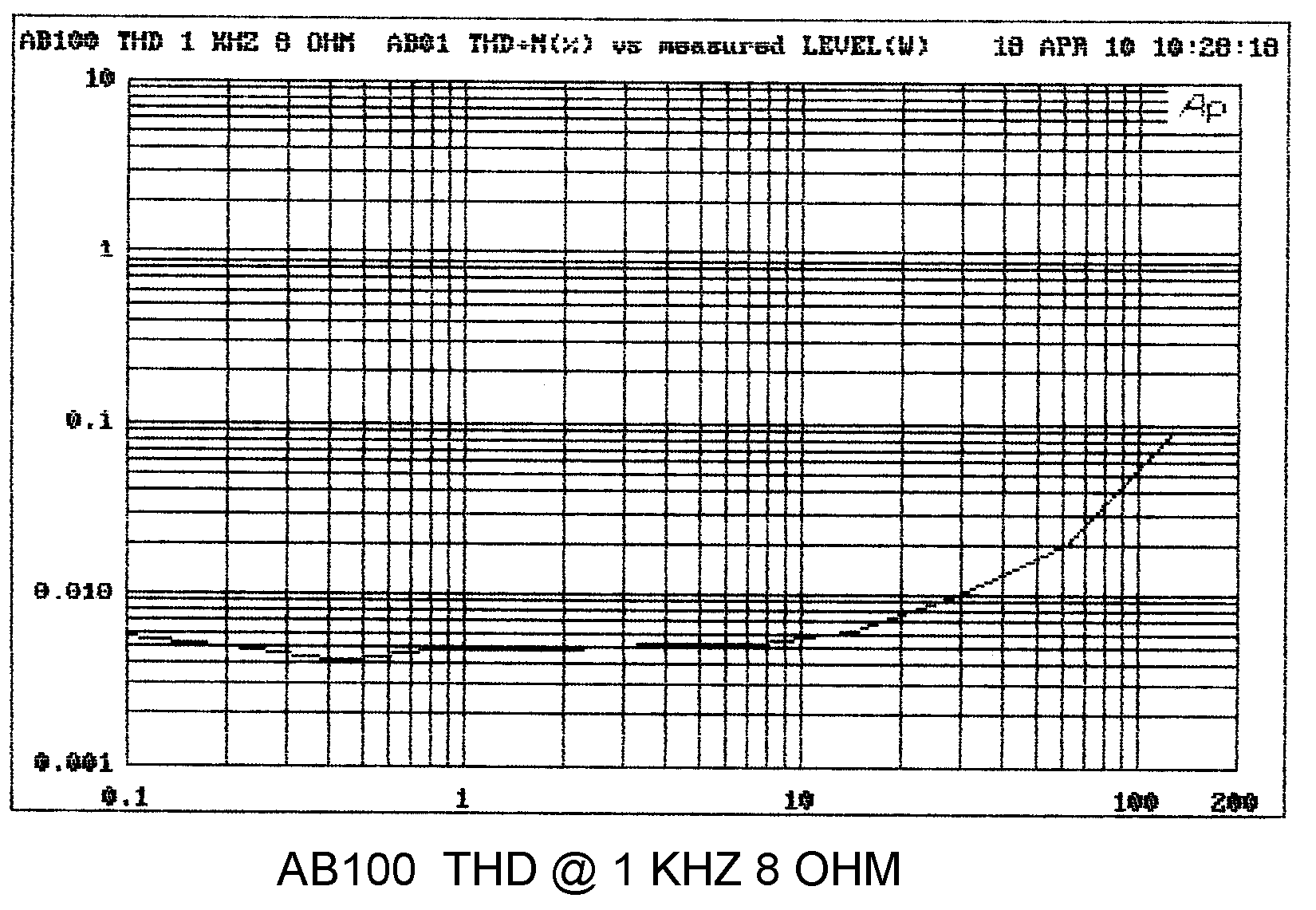

    Na pierwszym wykresie dla 2 W i 1kHz thd+n wynosi 0,02%

    A na drugim wykresie 1 kHz przy 2 W to już jest 0,005%

    O co kaman?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    AB100 THD 8.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ricambi Kompan

    Ricambi

    Opublikowano
    Opublikowano (edytowane)
    6 minut temu, Kris_54701 napisał:

    Niech ktoś pomoże zrozumieć.

    Na pierwszym wykresie dla 2 W i 1kHz thd+n wynosi 0,02%

    A na drugim wykresie 1 kHz przy 2 W to już jest 0,005%

    O co kaman?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    AB100 THD 8.gif

    Jeden pomiar jest w funkcji częstotliwości, drugi mocy.

    EDIT.

    Bogdan był szybszy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Ricambi
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano

    Ale dlaczego przy tej samej mocy, przy tej samej impedancji i przy tej samej częstotliwości wychodzą dwa różne, czyli sprzeczne, wyniki?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kris_54701 Wschodząca gwiazda

    Kris_54701

    Opublikowano
    Opublikowano

    I to tak rozległe, że po zobaczeniu drugiegiego wykresu byłem już zdecydowany, po po zobaczeniu pierwszego się waham, bo takim thd jest wiele prostych w aplikacji kości.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

    Odnośnik do komentarza
    Udostępnij na innych stronach
    przemak Weteran

    przemak

    Opublikowano
    Opublikowano
    49 minut temu, Bogdan napisał:

    To jest układ dla odważnych - cykorom polecam inne wątki ?

    Coś tam z polaryzacją stopnia wstępnego i jego źródła prądowego jest nie teges, ale co ja tam... ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    nagrywamy.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    przemak Weteran

    przemak

    Opublikowano
    Opublikowano
    11 minut temu, Bogdan napisał:

    Przemak co tam wypatrzyłeś ?

    Węzeł R8 i R35 to masa czy wisi w powietrzu? ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    nagrywamy.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    • Autor
    Opublikowano

    Tam właśnie jest masa.

    Inna wersja pcb

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    P.Doliński Rekrut

    P.Doliński

    Opublikowano
    Opublikowano
    4 godziny temu, Bogdan napisał:

    Ja na swoje potrzeby przerobię układ z darlingtonów na tranzystory - 5 par , ponieważ mam poteżne zasilanie 2 x 56 v dc.

    Przemyślałeś to?

    Sterowanie pięciu par tranzystorów mocy bezpośrednio z VAS to dość śmiały pomysł. Te darlingtony nie wzięły się tam z kaprysu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 miesiące temu...
    P.Doliński Rekrut

    P.Doliński

    Opublikowano
    Opublikowano
    W dniu 9.11.2020 o 12:36, Bogdan napisał:

    Oczywiście będą drivery ?

    Ale wtedy to już będzie zupełnie innu układ.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 5 miesięcy temu...
    jjacek Uczeń

    jjacek

    Opublikowano
    Opublikowano

    🤔

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano
    11 godzin temu, jjacek napisał:

    🤔

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Dzieciaki z technikum - dałyby radę?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Daniel_68412 Stały bywalec

    Daniel_68412

    Opublikowano
    Opublikowano
    3 minuty temu, zjj_wwa napisał:

    Dzieciaki z technikum - dałyby radę?

    jak kolega chce to mam nadmiar płytek do gainclone'a (lm3886) dobrej jakości i zdaje się dobrego projektu - w celach edukacyjnych młodzieży mogę odstąpić w cenie przesyłki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano
    5 minut temu, Daniel_68412 napisał:

    jak kolega chce to mam nadmiar płytek do gainclone'a (lm3886) dobrej jakości i zdaje się dobrego projektu - w celach edukacyjnych młodzieży mogę odstąpić w cenie przesyłki

    O! Super.  Bardzo chętnie. Rzuciłbym tym ambitniejszym na pożarcie we wrześniu ....



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Daniel_68412 Stały bywalec

    Daniel_68412

    Opublikowano
    Opublikowano
    16 minut temu, zjj_wwa napisał:

    O! Super.  Bardzo chętnie. Rzuciłbym tym ambitniejszym na pożarcie we wrześniu ....

    mogę wygospodarować 4 komplety (2x mono) tego gainclone i...

    jeśli chcecie spróbować to ktoś zrobił płytki pod JAT501 i wrzucił otwarty projekt na YT - zrobiłem je u chińczyków i tak sobie leżą, nie wiem czy ktoś już to testował czy nie - natomiast cały JAT501 ma kilkanaście filmów bardzo dobrej dokumentacji na kanale JohnAudioTech - tutaj też mogę 1 komplet wysłać

    chciałem to napisać na prv ale nie można do ciebie słać wiadomości - zapodasz mail to podeślę foto?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano
    1 minutę temu, Daniel_68412 napisał:

    mogę wygospodarować 4 komplety (2x mono) tego gainclone i...

    jeśli chcecie spróbować to ktoś zrobił płytki pod JAT501 i wrzucił otwarty projekt na YT - zrobiłem je u chińczyków i tak sobie leżą, nie wiem czy ktoś już to testował czy nie - natomiast cały JAT501 ma kilkanaście filmów bardzo dobrej dokumentacji na kanale JohnAudioTech - tutaj też mogę 1 komplet wysłać

    chciałem to napisać na prv ale nie można do ciebie słać wiadomości - zapodasz mail to podeślę foto?

    Mail: [email protected]

    Właśnie czyszczę tutejszą skrzynkę wiadomości. Jakimś cudem raptem okazało się, że mam ją przepełnioną na aż 120% - Cuda, Panie.
    (Albo ktoś mnie nie lubi.)

    Tak patrzę na ten JAT501 - wygląda sensownie, nie ma czego się przyczepić, tak na pierwszy rzut oka. Powinno to zagrać raczej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jjacek Uczeń

    jjacek

    Opublikowano
    Opublikowano
    8 godzin temu, zjj_wwa napisał:

    Dzieciaki z technikum - dałyby radę?

    Tego nie wiem...Problem jest z odczytaniem poprawnym wartosci podanych przez Nelsona na schemacie.

    Te plytke mam z Kanady jeszcze nie testowalem czekam na trafo. Nie mam tez obudowy tak ,ze to tez potrwa.

    Tutaj tez ...w pierwszym poscie jest schemat Passa ,ale plytka juz do wersji Prasi (hindusa ktory najbardziej chyba zaangazowal sie w ten projekt). By "chlopaki z technikum" odniosly sukces to opiekun czeka spora praca w przygotowanie projektu. Sam zamowilem u Prasi komplet plytek pcb to koszt zaraz sprawdze ...25$ przeslal tez (BOM) liste zamowieniowa na czesci. Czesci juz mam  na plytke czekam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jjacek Uczeń

    jjacek

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano
    8 godzin temu, jjacek napisał:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wygląda zacnie.   Jeszcze jakaś obudowa, śrubeczki, radiatorki - no i pierwsze testy odsłuchowe.

    Bardzo jestem ciekaw jak ten AB Pass'a zagra.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano
    W dniu 7.11.2020 o 12:50, Bogdan napisał:

    Przedstawiam dobry, prosty, powtarzalny wzmacniacz mistrza amplifikacji Nelsona Passa. Często szukamy czegoś niezbyt skomplikowanego , łatwego to powielania, ale grającego na wysokim poziomie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    NP AB100.jpg

    Szybkie pytanie:  Wartości rezystorów są w notacji mantysa - eksponent, tak?
    W sensie że ostatnia cyfra to potęga, do jakiej należy podnieść 10 ?

    (za wyjątkiem 1 ohm mocy w emiterach Darlingtonów).



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
