23 minuty temu, Gregsta napisał:

Niewiem o co akurat tutaj kaman ale btw generalnie napiecie ujemne podawane na siatke sterującą powinno isć z dzielnika napięcia zbudowanego na rezystorze i potencjometrze przy czym potencjometr ZAWSZE powinien tylko bocznikować nadmierne ujemne napięcie z zasilacza BIAS'u do masy a nie podawać je bezpośrednio na siatki lamp - to na wypadek awarii potencjometru/braku styku suwaka/przerwania ścieżki etc 😶

W sansui au 70 i au 111 jest inaczej , napięcie brane jest z suwaka potencjometru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FONos]

Które trafa zasilające planujecie zastosować u siebie i dlaczego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Zasilające to LO, jeszcze mnie nigdy nie zawiodły.


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[emileq1]

Koledzy,

zainteresowany ktoś może lampami 6AN8? Będą u mnie za dwa tygodnie, różne marki RCA /  SYLVANIA / RAYTHEON / GE. Sprzedawane jako NOS (nie wiem czy rzeczywiście są wszystkie NOS), ale dobrze sparowane i mierzone na Hickok 600a i TV7D/U. W sumie biorę dla siebie, ale mogę wziąć więcej bo mam taką możliwość. Jak by co to priv

pozdrowionka



P.S

kombinuje też  te 7189 jak by coś to dajcie znać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Godzinę temu, emileq1 napisał:

kombinuje też  te 7189 jak by coś to dajcie znać

Jak będą szczegóły to pisz tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[emileq1]

Na razie jeden gość mi odpisał że ma 7189A, nie wiem czy te A będą odpowiednie. Dzisiaj wieczorem ma je mierzyć i dobierać w kwadry jutro mi napisze ile tych kwadr uda mu się skompletować. Nie znam jeszcze ceny, ale jak wolisz mogę tu pisać co i jak. Generalnie arcyciekawy projekt, bardzo mu kibicuje. Jestem też ciekaw obudów, jakie będa dostępne dla tego projektu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wesoly1977]



Witam wszystkich serdecznie

Czy mozna polaczyc przewaodami na PCB pin 1 i 2 oraz pin 9 i 6 i w ten sposob zastapic lampe 7189A ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gregsta]

2 godziny temu, wesoly1977 napisał:



Witam wszystkich serdecznie

Czy mozna polaczyc przewaodami na PCB pin 1 i 2 oraz pin 9 i 6 i w ten sposob zastapic lampe 7189A ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PENTODY MOCY 7189 , 7189A  I   EL84/6BQ5


7189 w porównaniu z EL84/6BQ5

Lampa przemysłowa 7189 jest podobna do popularnej 9-pinowej pentody mocy EL84 (europejska) lub 6BQ5 (amerykańska). Ale 7189 jest przeznaczony do obwodów działających w zakresie 400 woltów. EL84/6BQ5 jest przeznaczony do zakresu 300 woltów.

7189A

Pentoda mocy 7189A jest taka sama jak 7189, ale ma dwie różnice w pinach:


Lampy 7189, EL84 i 6BQ5 są zarezerwowane dla pinu nr 1 dla połączenia wewnętrznego przez producenta lamp. Użytkownik nie może założyć, że pin nr 1 łączy się z jakimś konkretnym elementem rurowym lub z żadnym. Pin nr 1 rury 7189 A zawsze łączy się wewnętrznie z pinem nr 2 (siatka kontrolna). W lampie 6BQ5 lub 7189 styk nr 1 może, ale nie musi, łączyć się z siatką kontrolną. Widziałem stare GE 6BQ5 z podłączonymi pinami 1 i 2 i widziałem obecne EL84 z niepodłączonymi.

Niektóre klasyczne wzmacniacze Magnatone miały lampy 7189A zasilane napięciem ponad 400 woltów. Okablowali pin nr 1 gniazda jako siatkę kontrolną, zakładając, że połączy się z pinem nr 2 wewnątrz rury. Gdyby ktoś zainstalował zwykłą lampę 7189, EL84 lub 6BQ5, wzmacniacz by nie działał, ponieważ siatka kontrolna nie dostałaby sygnału. To było przyjazne przypomnienie, aby zainstalować lampę 7189A o wyższej wartości znamionowej.

Lampy 7189, EL84 i 6BQ5 również rezerwują pin #6 do połączenia wewnętrznego. Ale wewnątrz rury 7189 A pin #6 zawsze łączy się z pinem #9, siatką ekranu. Nigdy nie widziałem lampy 6BQ5, EL84 lub zwykłej 7189 z podłączonymi pinami #6 i #9.

Niektóre wzmacniacze Magnatone w stylu vintage mają napięcie siatki ekranowej podłączonej do pinu #9 na jednym gnieździe lampy mocy i do pinu #6 na drugiej.

W mgnieniu oka możesz zmienić okablowanie gniazd lamp 7189A, aby zaakceptować dowolne z omawianych lamp. Po prostu przesuń wszystkie przewody idące z pinu nr 1 do pinu nr 2. Następnie przesuń wszystkie przewody idące z pinu #6 do pinu #9. Zrób to na każdym z gniazd lamp mocy.  Kliknij tutaj, aby zobaczyć schematy wyprowadzeń rur .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gregsta]

....  przy czym tu w sumie nic nie musisz z tym robić bo jak teraz patrze na płytke to pin-y 1 i 6 są "gołe" więc oba rodzaje lamp będą akurat OK ( projekt jest dla 7189 - w drugą stronę byłoby potrzeba to zmienić )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FONos]

Oryginalnie w Sansui były 7189A więc nie jestem pewien pod które lampy faktycznie jest ten projekt. Ja będę dawał 6p14p-er.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Błąd ogarnięty, w sumie bez większych problemów do zrobienia.

Co do lamp to układ jest wykonany pod lampy EL84L/6n14p-EW/7189A i tak zamiennie można je zastosować.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[liptoner18]

Zgadzam się, że można je stosować zamiennie, ale należy pamiętać o niewielkich różnicach.
Bardzo dobrze jest to tutaj wytłumaczone:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Polecam poczytać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Czerwca 2022 przez liptoner18
Błąd ortograficzny

[Gregsta]

Jak też lampy 7189A nie są jakąś magiczną wersją lampy 7189 oprócz posiadania mostków między pinami...

"7189A jest ulepszoną wersją typu 6BQ5 / EL 84. Ma identyczną charakterystykę w odniesieniu do typowego obwodu aplikacyjnego EL 84, ale jest zaprojektowana tak, aby wytrzymać wyższe napięcia płyt i wyższe rozpraszanie płyt. To samo dotyczy siatki ekranu. Siatka ekranu jest dodatkowo połączona z pinem 6, siatka kontrolna dodatkowo z pinem 1 (dla lepszego odprowadzania ciepła)."

Zajrzałem do oryginalnego manuala AU-70 gdzie faktycznie w kilku miejscach jest mowa o lampie 7189A ale np na schemacie jest już 7189 - połączenia są również obsadzone do pinów 2 i 9 tak jak i u RS... więc w czym problem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ano w cenach - lampy 7189A są znacznie droższe niż "normalne" 7189 / że niby są "lepsze" spec przeznaczenia/militarne/selekcjonowane etc itp i w co tam kto chce i potrzebuje wierzyć bo katalogowo nie ma to przełożenia w parametrach dla obu rodzajów lamp /





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TeleGrafista]

W dniu 5.05.2022 o 08:51, MariuszElektronik napisał:

Ktoś chętny za zakup 6AN8? Hitachi 1950'. Będę miał dostęp do 100 sztuk.

Witam,

Jestem zainteresowany. Jaka cena?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

W dniu 28.05.2022 o 23:59, lis1984 napisał:

Wiem jedno , są zaje..... nawinięte , w pon będzie testowanie .

... a co z szumowymi  testami transformatorów, były ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]



6 godzin temu, Lisor napisał:

... a co z szumowymi  testami transformatorów, były ?

Zapytaj reduktora ,on je ma , delikatnie mówiąc nie narzeka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Czerwca 2022 przez lis1984
Błąd ortograficzny

[arturros72]

58 minut temu, voltamper napisał:

Odstąpię komplet płytek do DreamAmp-a.

Odstępujesz swój jedyny komplet, czy miałeś kupiony drugi na zapas? 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

9 godzin temu, lis1984 napisał:



Zapytaj reduktora ,on je ma , delikatnie mówiąc nie narzeka.

... reasumując, można powiedzieć na zasadzie analogii do znanej marki samochodu brytyjskiego, który to dawniej nigdy nie podawał mocy silnika pisząc ,, że jest wystarczająca,, /dotyczyło to marki RR /. Podobnie testy Reduktora zgodnie z Twoim krótkim opisem, że trafa są zajefajnie nawinięte, też będą... wystarczające, coś jak u RR 😊.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FONos]

9 godzin temu, lis1984 napisał:



Zapytaj reduktora ,on je ma , delikatnie mówiąc nie narzeka.

Po co zatem cała ta zmiana rdzeni skoro różnic brak 😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]



2 minuty temu, FONos napisał:

Po co zatem cała ta zmiana rdzeni skoro różnic brak 😁

... bo lepsze jest wrogiem dobrego lub mało było w magazynie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

Te moje rzc grają co najmniej tak dobrze jak innego nawijacza, a zdaniem użytkownika który ich używa  nawet lepiej , więcej mocy , lepsza średnica .Nie mam zamiaru ich nawijać w większych partiach z względu na ogromne koszty rdzeni .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Czerwca 2022 przez lis1984
Błąd

[FONos]

W dniu 3.06.2022 o 20:11, Gregsta napisał:

Zajrzałem do oryginalnego manuala AU-70 gdzie faktycznie w kilku miejscach jest mowa o lampie 7189A ale np na schemacie jest już 7189 - połączenia są również obsadzone do pinów 2 i 9 tak jak i u RS... więc w czym problem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

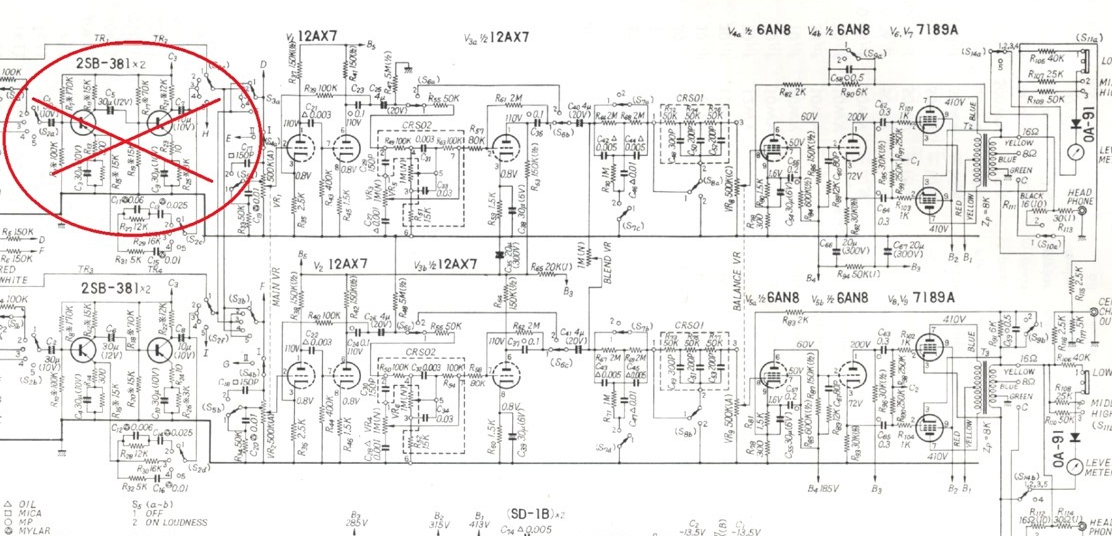

Schemat AU-70 który pokazuje RS na filmie ma 7189A:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pawełkomandos]

2 godziny temu, lis1984 napisał:

Nie mam zamiaru ich nawijać w większych partiach z względu na ogromne koszty rdzeni

Zamów rdzenie w zakładzie który wie jak to się robi i zastosuje porządny materiał do ich produkcji to dopiero dowiesz się co to jest ogromny koszt....

Te które zastosowałeś odrazu zdradziły swego twórcę...

A co do większej mocy to radzę szanownemu użytkownikowi/testerowi skorzystać z korepetycji u śp. J. Lenza, no chyba że te rdzenie mają przenikalność rzędu 87000😂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FONos]

Godzinę temu, lis1984 napisał:

Te moje rzc grają co najmniej tak dobrze jak innego nawijacza, a zdaniem użytkownika który ich używa  nawet lepiej , więcej mocy , lepsza średnica .Nie mam zamiaru ich nawijać w większych partiach z względu na ogromne koszty rdzeni .

No i po co to nawiązywanie do konkurencji? Zleceń za mało? Takie porównanie raczej bym zostawił użytkownikom i rynkowi. Za to nadal nie wiadomo jaka jest różnica między rdzeniami i skąd ta zmiana. Może jedynym powodem był fakt, że konkurencja stosuje inne i klienci je wolą? "Użytkownik" raczej niech sam się wypowie jeżeli już, chętnie posłucham oceny różnic kogoś, kto przesłuchał różne wersje, choć nie wiem czy jest jeszcze wiarygodny bo ostatnio wyraźnie pominął w filmie "innego nawijacza", może ma w zamian darmowe trafa do swoich projektów?😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

7 godzin temu, lis1984 napisał:

Te moje rzc grają co najmniej tak dobrze jak innego nawijacza, a zdaniem użytkownika który ich używa  nawet lepiej , więcej mocy , lepsza średnica .Nie mam zamiaru ich nawijać w większych partiach z względu na ogromne koszty rdzeni .

... żem jest kiep, bo nie przewidziałem, że tańsze jest wrogiem droższego.

Jeśli do tego oświadczymy, że ktoś oświadczył /może nawet sam RS ? / , że  ... to wokół lokowanego produktu pojawia się sympatyczny klimacik i portfel zamówień puchnie.  Oby tylko ten klimacik nie zamienił się w smrodek...

I tak rodzi się nowa konkurencja, czy uczciwa ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

4 godziny temu, FONos napisał:

No i po co to nawiązywanie do konkurencji? Zleceń za mało? Takie porównanie raczej bym zostawił użytkownikom i rynkowi. Za to nadal nie wiadomo jaka jest różnica między rdzeniami i skąd ta zmiana. Może jedynym powodem był fakt, że konkurencja stosuje inne i klienci je wolą? "Użytkownik" raczej niech sam się wypowie jeżeli już, chętnie posłucham oceny różnic kogoś, kto przesłuchał różne wersje, choć nie wiem czy jest jeszcze wiarygodny bo ostatnio wyraźnie pominął w filmie "innego nawijacza", może ma w zamian darmowe trafa do swoich projektów?😉

Odpowiedź jest prosta , bo wie że może je odemnie kupić , co z tego że są tacy którzy mówią że robią jak tylko mówią a jego produktów nikt jeszcze nie ma i nie słyszał do tego wzmacniacza  . No chyba że ktoś już ma , ręką w górę...po co się porównywać , właśnie po co ? Ktoś kilka wątków temu na czyjąś prośbę wpisal które trafa są najlepsze , po co ? I dzięki temu zrobiłem swoję rzc bo nie lubię być gorszy . A co do Pawła to dziękuję Ci za to że jakiś czas temu nie chciałeś przewinąć 2 traf do au 70 . Sam sobie mnie wychodowales , bo nie miałem zamiaru nawijać traf , a to mnie popchnęło w tym kierunku.Wiec wielkie dzięki stary.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gregsta]

1 godzinę temu, voltamper napisał:

Panowie PAX 🙂

Zerknijcie proszę na płytkę selektora wejść. Widok od strony elementów i dolny koniec R5..... do czego podpięty ?

😀... R6 też

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Wychodzi na to, że poprawione PCB nie zostały dokładnie sprawdzone ani uruchomione i teraz się zaczynają problemy.

Chyba z uruchomieniem będzie trzeba poczekać do momentu aż się to wszystko na spokojnie posprawdza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

R5 wisi w powietrzu jedna nogą , nie jest podłączony tak jak r6 jako obciążenie wyjścia selektora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Już wspomniałem



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
