[rod57]

Ja też 😁

Ja też😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

18 godzin temu, igsaudio napisał:

Ludzkie uszy to zawodne i nieobiektywne ustrojstwo. Ja ufam raczej pomiarom.
Ale podoba mi się Twoje podejście. Wyślij mi Twój SunsuiX a zrobię Ci update Mundorf OIL za darmo z czystej inżynierskiej ciekawości. I oczywiście, Twojej opinii. Nie mogę się doczekać.

Ok. Kontaktuję się na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rod57]



Witam

Mam takie pytanko

Czy 12AX7 może być żarzone 6.3 V?

Będzie to miało jakiś wpływ na dzwięk i trwałość lampy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

17 minut temu, rod57 napisał:

Witam

Mam takie pytanko

Czy 12AX7 może być żarzone 6.3 V?

Będzie to miało jakiś wpływ na dzwięk i trwałość lampy?

Może, ale w inny sposób trzeba podłączyć piny lampy do żarzenia. Trzeba zewrzeć nóżki 4 i 5 i doprowadzić tam pierwszy przewód żarzenia, a drugi przewód doprowadzić do nóżki 9. Pobierany prąd będzie 2x większy. Nie ma to żadnego wpływu na trwałość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Czerwca 2023 przez tomant

[rod57]

Czy to ma wpływ czy jest to napięcie stałe czy zmienne?

Mam zasilacz od Pana Jaglarza z napięciem stałym na wyjściu 12AX7

A trafo od igsaudio gdzie nie ma wyprowadzenia 12.6 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek_j]

2 godziny temu, rod57 napisał:

Czy to ma wpływ czy jest to napięcie stałe czy zmienne?

Mam zasilacz od Pana Jaglarza z napięciem stałym na wyjściu 12AX7

A trafo od igsaudio gdzie nie ma wyprowadzenia 12.6 V

W teorii nie ma. W oryginalnym AU70 lampy 12AX7 są żarzone napięciem przemiennym 6,3V (włókna są połączone równolegle) i jest ok . Ale docierają sygnały, że układ preampu z klona żarzony napięciem przemiennym ma problem z przydźwiękiem i żarzenie napięciem stałym to eliminuje.

Nie wiem jak chcesz realizować zasilanie preampu z układu Sansuix, bo to nie tylko żarzenie, ale też napięcie anodowe - w oryginale oznaczone B5. Zasilacz Sansuix nie ma tego napięcia. Pewnie jakoś to by się dało, ale po pytaniach, które zadajesz to nie wiem czy się uda. Najlepiej zastosować oddzielne trafo z uzwojeniami do zasilania żarzenia +12VDC i do napięcia anodowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rod57]

Rzecz w tym że ja mam wzmacniacz RS-a a nie Sansuix-a

Myślałem że trafo sieciowe Igsaudio ma napięcie 12.6V i mam problem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rod57]

3 godziny temu, tomant napisał:

Może, ale w inny sposób trzeba podłączyć piny lampy do żarzenia. Trzeba zewrzeć nóżki 4 i 5 i doprowadzić tam pierwszy przewód żarzenia, a drugi przewód doprowadzić do nóżki 9. Pobierany prąd będzie 2x większy. Nie ma to żadnego wpływu na trwałość.

Zrobiłem tak i mam żarzenie na 12AX7 6.3V ale dzwięk jest harczący i bardzo zniekształcony.

Płytki sprawne wymontowane z drugiego chodzącego Dreama

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CharlesQ]

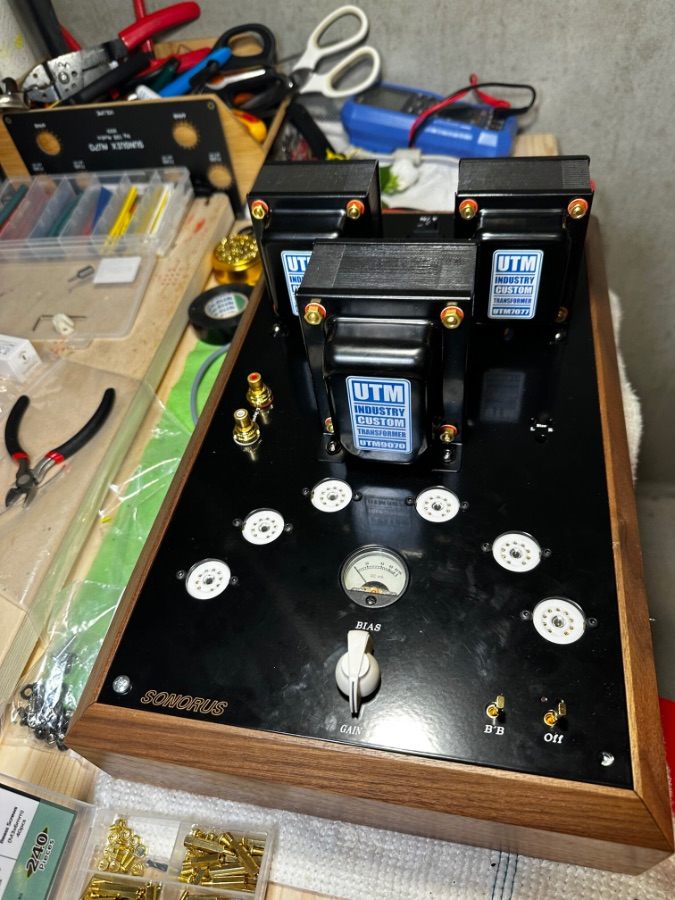

Ja też już powoli kończę ale w międzyczasie jeszcze zwrotnice dokańczam. Czasu tak mało 😞

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januszowe]

Super ze dodałeś zdjęcia, widać dużo włożonej pracy, w szczególności w obudowę, ładnie się prezentuje z kondensatorami Mundorf.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

czy jest gdzieś dostępny schemat wzmaczniacza RS po modyfikacjach. Ostatnia wersja? Może ktoś ma i mógłby udostępnić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kermitb]

5 godzin temu, lulu napisał:

czy jest gdzieś dostępny schemat wzmaczniacza RS po modyfikacjach. Ostatnia wersja? Może ktoś ma i mógłby udostępnić?

Swoje schematy wrzuciłem na grupę SinusNoise:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

9 godzin temu, kermitb napisał:

Swoje schematy wrzuciłem na grupę SinusNoise:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dziękuję. Tylko nie mam FB 🙂

1 minutę temu, lulu napisał:

Dziękuję. Tylko nie mam FB 🙂



Czy mógłbyś wrzucić tutaj ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Czerwca 2023 przez lulu
coś dopisać

[kermitb]

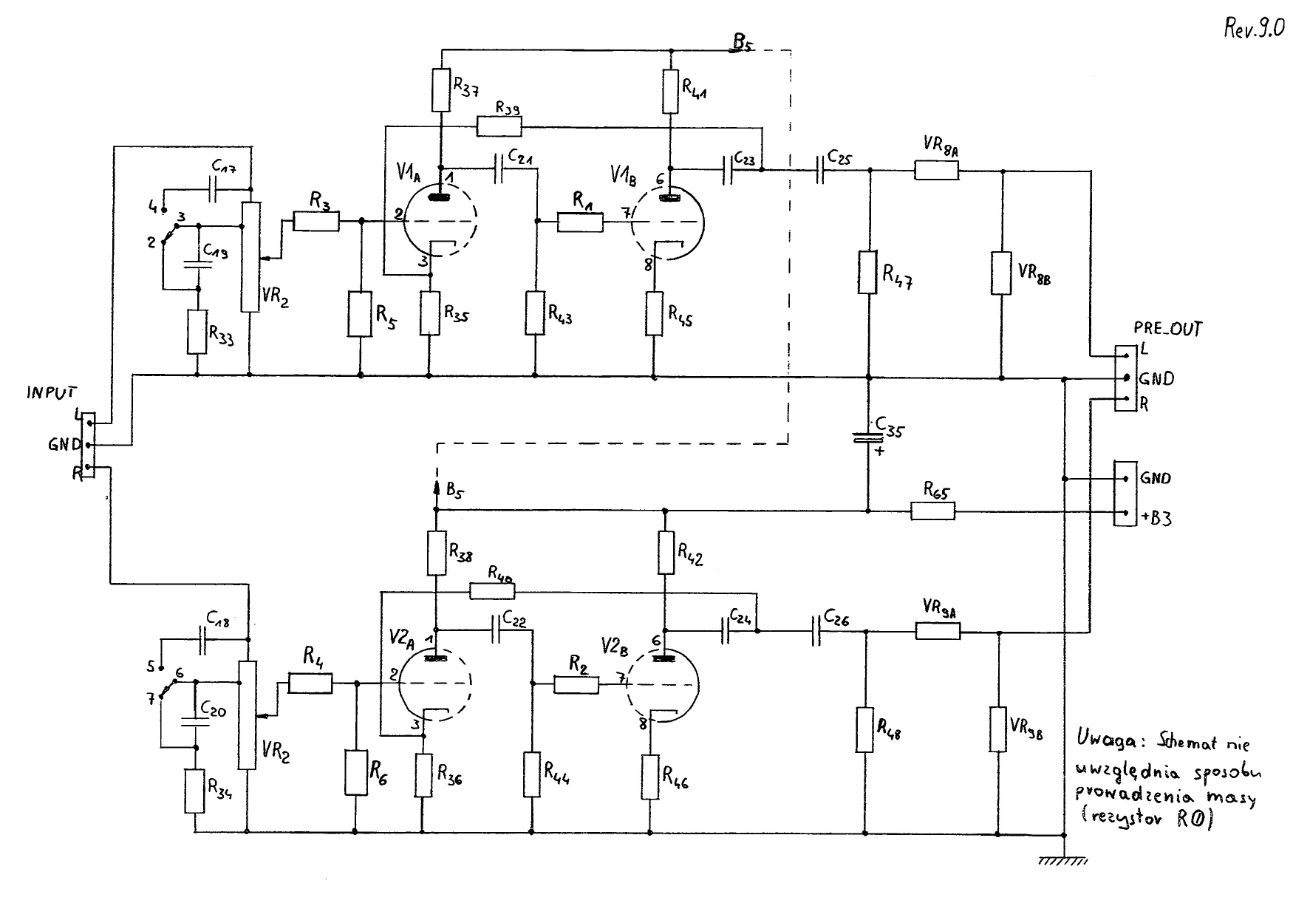

Proszę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jednak uwagi które zamieściłem na grupie SinusNoise są nadal aktualne:

1. Schematy rysowane ręcznie na podstawie Service Manual AU70 i płytek Rev 9.0, dlatego rozmieszczenie niektórych elementów może być nie optymalne z punktu widzenia czytelności rysunków. Nie jestem również elektronikiem, więc być może schematy nie są rozrysowane w pełni "zgodnie ze sztuką".

2. Swojego wzmacniacza jeszcze nie uruchomiłem na ich podstawie, dlatego nie gwarantuję 100% poprawności schematów. Szczególnie płytka lamp mocy jest mocno zagmatwana przy połączeniach z trafami. W związku z powyższym, nie biorę odpowiedzialności jeśli komuś się coś sfajczy w wyniku błędu którego nie zauważyłem.

3. Jeśli ktoś miałby czas i ochotę, byłbym wdzięczny za weryfikację schematów i rozrysowanie ich w jakimś cywilizowanym narzędziu, np. KiCad.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomislaw_x]

Hej,

Ja mam w Ki-Cad schematy oraz PCB - tylko też - brakuje troszkę do skończenia i do weryfikacji - jakby ktoś chciał to pociągnąć dalej - to chętnie dam - bo chwilowo nie mam na to czasu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kermitb]

Możesz je gdzieś udostępnić? Jeśli znajdę czas, porównam ze swoimi rysunkami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Czerwca 2023 przez kermitb

[tomislaw_x]

11 godzin temu, kermitb napisał:

Możesz je gdzieś udostępnić? Jeśli znajdę czas, porównam ze swoimi rysunkami.

Hej,



Jakby komuś chciało się dokończyć - to tutaj są.

Mam tylko prośbę - jakby ktoś to dokończył - to proszę o odesłanie mi także dokończonego projektu Ki-Cad.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[igsaudio]

W dniu 20.06.2023 o 10:46, tomislaw_x napisał:

Jakby komuś chciało się dokończyć

Ja mogę dokończyć, zwłaszcza, że mam już większość narysowane. Jutro jadę do Helu a ma lać, więc będę miał mnóstwo wolnego czasu 😂 Mały problem w tym, że ja pracuję w Protelu. Czy schemat musi być w pliku źródłowym, czy wystarczy PDF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomislaw_x]

33 minuty temu, igsaudio napisał:

Ja mogę dokończyć, zwłaszcza, że mam już większość narysowane. Jutro jadę do Helu a ma lać, więc będę miał mnóstwo wolnego czasu 😂 Mały problem w tym, że ja pracuję w Protelu. Czy schemat musi być w pliku źródłowym, czy wystarczy PDF?

A właśnie chciałem mieć cały projekt edytowalny w kicad 🙂 Nie wiem jeszcze na ra,ie po co 🙂 Ale chciałem mieć 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

Mam ogromną prośbę, proszę zamieścić zdjęcie rozrysowanego schematu pre 12AX7. Wiem, ze koledzy świetnie posługują się różnymi sposobami zamieszczania zdjęć. Nie chcę żadnych plików do otwierania, nie umiem tego i tyle. Ja niestety jestem tłumok w tym względzie. Dlatego proszę o gotowca 🙂

I proszę się nie śmiać ze starucha :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[igsaudio]

8 minut temu, lulu napisał:

proszę zamieścić zdjęcie rozrysowanego schematu pre 12AX7.

Ale że tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

fajnie, że znalazł się ktoś litościwy 🙂 dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

kto jest producentem płytek PCB do tego wzmacniacza. Potrzebuję tylko płytkę do pre. Moja jest uszkodzona.

lampy elektronowe nie sprzedają pojedynczych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kermitb]

Pewnie któraś z chińskich fabryk której lampyelektronowe.pl zlecają produkcję. Nie słyszałem aby pojedyncze płytki były gdziekolwiek dostępne.

A tak nawiasem mówiąc, co Ci się uszkodziło w tej płytce?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

Jak to się mówi g....chłopu nie zegarek, nie jestem elektronikiem, złożyłem w/g schematu i po włączeniu nastąpiło zwarcie, przebicie na płytce. Grzał się mocno opornik przy B3 20k aż trzasnęło i swąd poszedł. Po sprawdzeniu płytki okazało się , że zrobiłem szkolny błąd, pomyliłem się i źle wlutowałem kondensator elektrolityczny. Opornik wytrzymał, ale wymieniłem, kondensator też i od tej pory same kłopoty. Nie chce działać. Życzliwy Kolega rod57 męczy się żeby dojść co i dlaczego. Porwałem się z motyką na słońce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januszowe]

Ważne że żyjesz 🙂 oddaj do serwisu naprawią, lepiej zlecić komuś z doświadczeniem złożenie niż samemu się bawić bez doświadczenia, z tego co widzę klony powoli zaczynają pojawiać się na allegro. Z czasem pewnie będzie dużo lepiej cena, dostępność, trochę tych wzmacniaczy zostało złożonych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Czerwca 2023 przez januszowe

[lulu]

Dlatego też już w nim nie grzebię. Szkoda tylko kasy i czasu zmarnowanego. Nauczka jest. Bardziej w tym wszystkim chodziło mi o zrobienie wzmaka i ciekawość co z tego wyniknie niż posiadanie  samo w sobie. A wynikło co wynikło 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Czerwca 2023 przez lulu

[tomislaw_x]

17 godzin temu, lulu napisał:

Jak to się mówi g....chłopu nie zegarek, nie jestem elektronikiem, złożyłem w/g schematu i po włączeniu nastąpiło zwarcie, przebicie na płytce. Grzał się mocno opornik przy B3 20k aż trzasnęło i swąd poszedł. Po sprawdzeniu płytki okazało się , że zrobiłem szkolny błąd, pomyliłem się i źle wlutowałem kondensator elektrolityczny. Opornik wytrzymał, ale wymieniłem, kondensator też i od tej pory same kłopoty. Nie chce działać. Życzliwy Kolega rod57 męczy się żeby dojść co i dlaczego. Porwałem się z motyką na słońce.

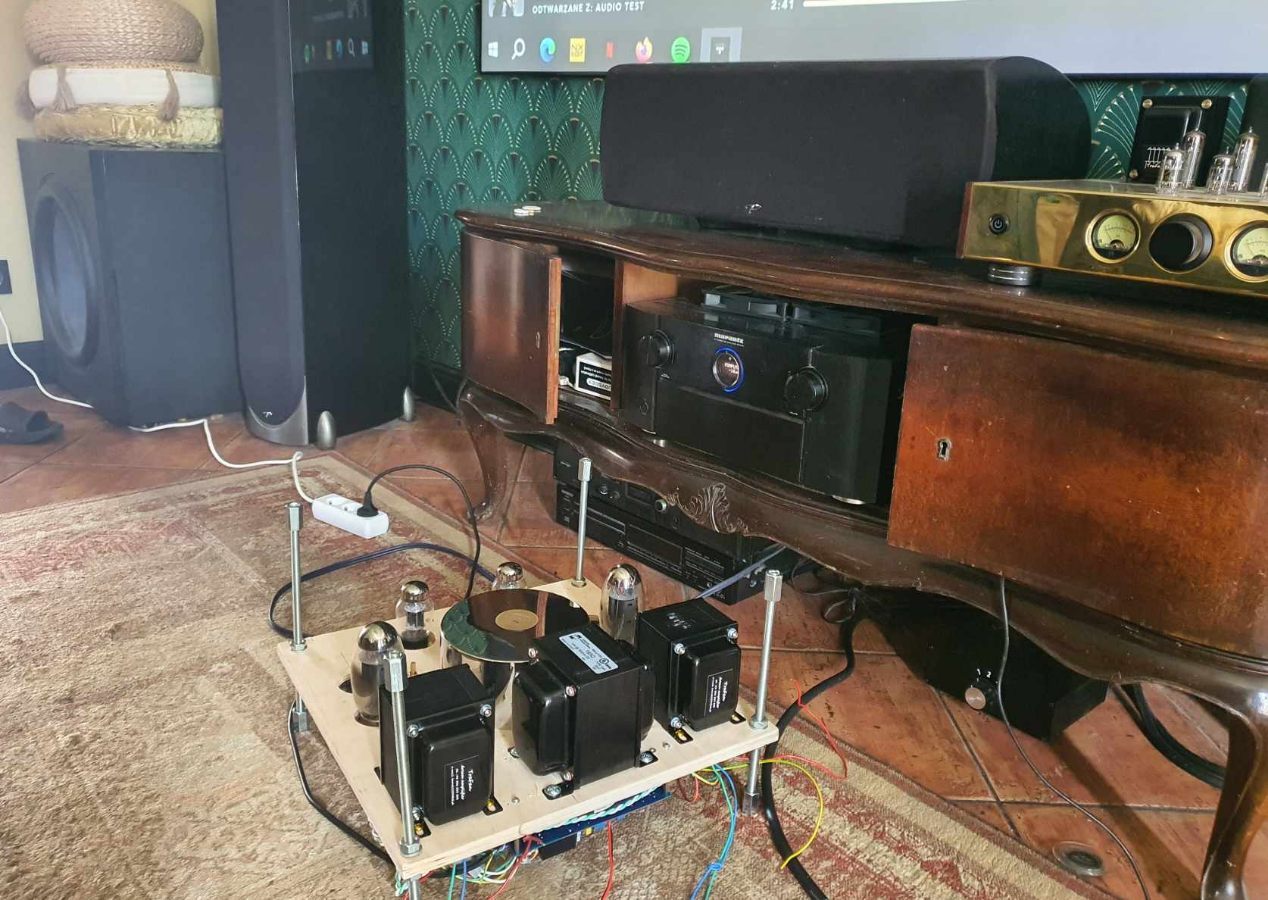

U mnie klon zapoczątkował większe zainteresowanie lampami i poczułem moc 🙂 - obecnie złożyłem sobie wzmacniacz SE na KT150 - gra już świetnie - teraz będę go ubierał w obudowę 🙂 Gra z trafkami głośnikowymi TraFan od Lis1984 🙂 Super trafka - polecam !! Na razie fotka na płycie montażowej ze sklejki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

Zazdroszczę umiejętności.👍

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

W dniu 13.06.2023 o 23:30, igsaudio napisał:

Ludzkie uszy to zawodne i nieobiektywne ustrojstwo. Ja ufam raczej pomiarom.
Ale podoba mi się Twoje podejście. Wyślij mi Twój SunsuiX a zrobię Ci update Mundorf OIL za darmo z czystej inżynierskiej ciekawości. I oczywiście, Twojej opinii. Nie mogę się doczekać.

Wiadomość na priv.
