Preamp PeeCeeBee

[oper]

Po dzisiejszej lajtowej sesji składania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Potki raczej dokupię wg. projektu, bo wylosowałem same 50k ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Pytanie kolejne,

Co za złącza zasilania i audio zamówiłeś i czy były do nich drugie strony - napisz proszę co by w ciemno nie szukać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shaan]

This connector can be used for all connections, pin pitch 2.5mm. For input and output nodes just remove the middle wire and pin. Done.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Hi Shaan

Thanks for your answer but my question was for a friend of Leszcz who spoke the elements.

I know this element what you showed and thank you.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[leszczu]

 5mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2,54mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Dzisiejsze efekty pracy - zasilacz zmontowany.

Podłączyłem na próbę trafo 12V i na wyjściu zasilania mam 14,1 DC ale z bardzo małym zakresem regulacji, reguluje raptem +- 0,5V trim zamontowany 1K.

Czy to jest prawidłowa praca - zastanawia mnie to bo jak podepnę 15-0-15 to na wyjściu dostanę pewnie jakieś 17-18V DC



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oper]

Wg instrukcji nie jest ważne ile to dokładnie będzie, byle wartości ustawić równe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

No tak, właśnie doczytałem wychodzi że napięcie i tak ustala się w okolicach 14V a regulacja wyłącznie ma służyć do ustalenia miedzy kanałami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Pytanie odnośnie kondensatorów C11,C12,C13,C14

Na samym PCB są oznaczone inaczej niż na zdjęciu zmontowanej płytki wykonanej przez shaan'a zastanawiam się czy PCB jest przerobione czy błąd w opisie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shaan]

The PCB in my pictures is the prototype, with one NPN and one PNP transistor in the SIG section. In the final version both transistors are NPN type for which one of the capacitors needed to be reversed in order to match polarity same as the SIG section's output node and the preamp's feedback node.

So it's a rework, not mistake. ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Ok thank You Shaan


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

No to poskładane i możliwie odpalone, ale pojawia mi się kilka kolejnych pytań:

1. Napięcia na obu gałęziach 14,15V

2. wg tego co napisał shaan ustawione 200mV (20mA)

Set the multimeter to mV setting. Connect the red probe to TP3 and black probe to TP4. Turn on power. Turn VR1 and VR3 together clockwise and stop when the reading shows 200mV. Remove the probes and connect the red probe to TP5 and black probe to TP6. Turn VR2 and VR4 together clockwise and stop when reading shows 200mV. For headphone amplifier  application the reading needs to be 400mV(40mA bias).

3. i dalej utknąłem ponieważ wg dalszego tekstu powinienem ustawić DC OFFSET

Connect red probe to TP4 and black probe to GND. Check the reading and the polarity. If it shows positive polarity then slowly turn VR1 clockwise and VR3 anticlockwise. If it shows negative polarity then slowly turn VR1 anticlockwise and VR3 clockwise. Stop turning when reading shows less than +/- 5mV. Turning both trimmers equally in opposite direction to each other will help keep the bias remain close to priviously set value while quickly bring offset close to zero. Also, due to capacitively coupled nature of the output, fine tuning the offset very close to zero is not necessary.

Jak ustawię te +/- 0 znacząco zmienia się BIASS i spada wtedyna ok 90mV.

Dodatkowo po podłączeniu potencjometrów pre gra dziwnie, jeden kanał jakby grał bez tonów wysokich oraz nie widzę kompletnie różnicy w dźwięku przy kręceniu potencjometrem regulującym SIG.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oper]

Udało mi się ustawić offset < 2mV przy 200 i 210mV biasu (czyli ustawione 200 zepsułem tylko minimalnie). Dam mu się trochę rozgrzać i zobaczę czy da się dokładniej. Ale dla ścisłości: ja dałem BD139 zamiast MJE340, udało mi się jako tako dobrać 2 pary ze zbliżonym wzmocnieniem.

Za to tranzystor w ujemnej gałęzi zasilania grzeje mi się mocniej (47st) niż w dodatniej (35st) ?

Edit: jeszcze fotka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Marca 2021 przez oper
Fota

[Mufcore]

No właśnie tak zakładałem że powinno to być jednak przy prawidłowo ustawionym biasowaniu na 200mV po regulacji DC w sposób znaczący się sypie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Co do ustawienia nie było tematu - lekkie niezrozumienie angielskiego.

Teraz przy DC na poziomie 0.4 bias na jednym 206 na drugim 208 więc wg mnie idealnie.

Zobaczymy jak teraz będzie po podłączeniu

P.S. Jakaś koncepcja żeby podłączyć diodę LED

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Marca 2021 przez Mufcore

[shaan]

14 hours ago, Mufcore said:

No to poskładane i możliwie odpalone, ale pojawia mi się kilka kolejnych pytań:

1. Napięcia na obu gałęziach 14,15V

2. wg tego co napisał shaan ustawione 200mV (20mA)

Set the multimeter to mV setting. Connect the red probe to TP3 and black probe to TP4. Turn on power. Turn VR1 and VR3 together clockwise and stop when the reading shows 200mV. Remove the probes and connect the red probe to TP5 and black probe to TP6. Turn VR2 and VR4 together clockwise and stop when reading shows 200mV. For headphone amplifier  application the reading needs to be 400mV(40mA bias).

3. i dalej utknąłem ponieważ wg dalszego tekstu powinienem ustawić DC OFFSET

Connect red probe to TP4 and black probe to GND. Check the reading and the polarity. If it shows positive polarity then slowly turn VR1 clockwise and VR3 anticlockwise. If it shows negative polarity then slowly turn VR1 anticlockwise and VR3 clockwise. Stop turning when reading shows less than +/- 5mV. Turning both trimmers equally in opposite direction to each other will help keep the bias remain close to priviously set value while quickly bring offset close to zero. Also, due to capacitively coupled nature of the output, fine tuning the offset very close to zero is not necessary.

Jak ustawię te +/- 0 znacząco zmienia się BIASS i spada wtedyna ok 90mV.

Dodatkowo po podłączeniu potencjometrów pre gra dziwnie, jeden kanał jakby grał bez tonów wysokich oraz nie widzę kompletnie różnicy w dźwięku przy kręceniu potencjometrem regulującym SIG.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hi.

Can you upload a larger picture? There seems to be a misplacement in the areas inside the circles, check attachment.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Marca 2021 przez shaan
pic

[Mufcore]

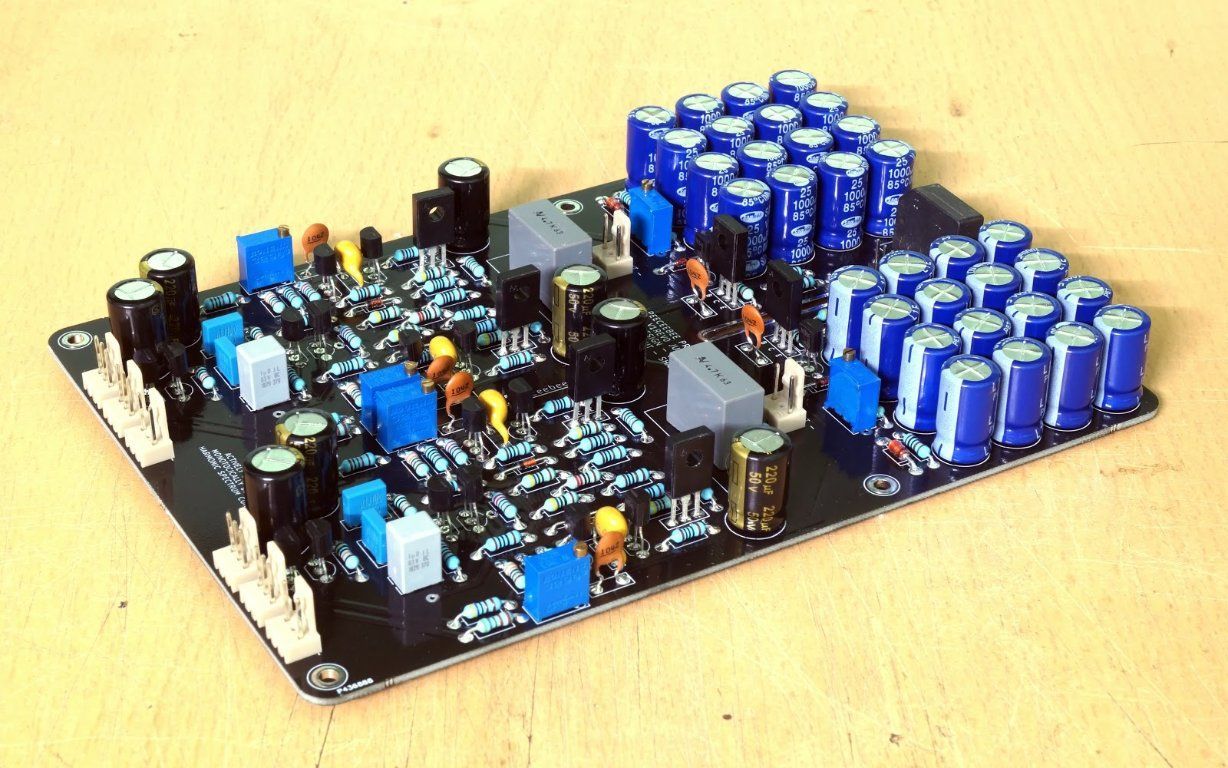

No i finisz, pewne elementy poprawione i działa.

Dzisiaj zagrał pełną gębą i to na prawdę zagrał dobrze. Kwestia znalezienia ustawienia SIG ale już jest super.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hory]

Mufcore. Napisz coś więcej. Czy i jak mocno odczuwasz zmianę ,,siga". Rzeczywiście jak pisał shaan trzeba odczekać chwilę...? Jak odczuwasz zmianę w dźwięku na skrajnych ustawieniach. Korzystając z okazji podziękowania dla leszczu za zorganizowanie zamówienia. U mnie wszystkie potencjometry obrotowe są do wymiany. Czekam na nie i trafo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Na razie nic nie napiszę bo za mało słuchałem, jedynie to że na pierwszy słuch ja nie słyszę różnicy na skrajnych położeniach.

Muszę mieć chwilę a spokojnie żeby najpierw posłuchać na jednym położeniu a kolejno na drugim.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Kurde albo ja jestem głuchy albo różnice są tak subtelne w tej regulacji SIG ze ja ich nie słyszę.

Może to to ze mam na wyjściu wzmacniacz lampowy który sam emituje pewne harmoniczne i dlatego.

Zobaczymy z czasem czy ja głuchy czy to rzeczywiście tak delikatne zmiany.


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oleq]

Rzeczywiście podłączanie tego przedwzmacniacza do wzmacniacza lampowego, chyba trochę mija się z celem. Przecież ten przedwzmacniacz miał chyba w założeniu "symulować" pewne zniekształcenia charakterystyczne dla wzmacniaczy lampowych. Niemniej jednak, dla mnie również, zmiany wprowadzane przez SIG, są na granicy percepcji. Przedwzmacniacz mam podłączony do ICEPower'a. Mimo wszystko jestem zadowolony. Cały czas szukam przedwzmacniacza do ICE'a i ten póki co na jakiś czas ze mną pozostanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shaan]

1 hour ago, oleq said:

Rzeczywiście podłączanie tego przedwzmacniacza do wzmacniacza lampowego, chyba trochę mija się z celem.

Yes, and more so if it is a single ended tube amp. IMHO, with a SE tube amp the preamp would sound best when SIG is set to lowest. I am just as interested to know what Mufcore thinks about the sound with zero SIG.

1 hour ago, oleq said:

Przecież ten przedwzmacniacz miał chyba w założeniu "symulować" pewne zniekształcenia charakterystyczne dla wzmacniaczy lampowych.

It's SIG control is supposed to add/vary predominant second order harmonics to the output, commonly seen in "SE" type amps/preamps, not particularly a tube thing. 😇

1 hour ago, oleq said:

Niemniej jednak, dla mnie również, zmiany wprowadzane przez SIG, są na granicy percepcji. Przedwzmacniacz mam podłączony do ICEPower'a. Mimo wszystko jestem zadowolony. Cały czas szukam przedwzmacniacza do ICE'a i ten póki co na jakiś czas ze mną pozostanie.

Very happy to hear that! 🤗

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Witam.
Pre polutowane, ustawione, czekam jeszcze na C27,C28 (i na jakąś deskę trzeba to ubrać 🙂).
Dzięki za wszystko, pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Jestem po parogodzinnych odsłuchach, i muszę powiedzieć że pre gra obiecująco. Potencjometr do sygnatury działa tak jak opisuje to autor, trzeba znaleść odpowiednie położenie potencjometru dla konkretnego gatunku muzyki, i trochę to trwa. Po pewnym czasie słuchania staje się oczywiste, że nagranych, w których zależy nam na zachowaniu przejrzystości nagrania ( smaczki, delikatne niuanse przestrzenne itd,) potencjometr sig musi mieć wysoką oporność. Wprowadzenie dużej ilości harmonicznych zamazuje obraz, z kolei przy niektórych nagraniach, gdy zależy nam na ociepleniu całości przekazu można pojechać w prawo, ale zdecydowanie nie do końca. Przynajmniej w mojej konfiguracji tak to wygląda.

W sumie to mój pierwszy preamp który brzmi na tyle neutralnie, że zaczynam zastanawiać się nad dobraniem jakiegoś selektora, i zdalnej regulacji głośności.

Ja gram bez kondensatorów w sygnale, bo dla mnie one zawsze coś od siebie dodają, ale wiadomo, zawsze jest niebezpieczeństwo pojawienia się napięcia stałego na wyjściu, i jeśli następny stopień nie jest odsprzedany może być niebezpiecznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yuras]

przepraszam że tu ale tamat podchodzący:

Mam do odstąpienia 2pcb do końcówki  V4H GB na mosFetach tegoż autora co pre cena 150zł +kw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przepraszam nie aktualne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hory]

Cześć. Mam problem. Przy pierwszym uruchomieniu pojawił się brum. Jest przy podłączonych jak i nie podłączonych potencjometrach (sig i głośności). Na obu kanałach. Macie jakiś pomysł od czego zacząć poszukiwania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

17 minut temu, Hory napisał:

Cześć. Mam problem. Przy pierwszym uruchomieniu pojawił się brum. Jest przy podłączonych jak i nie podłączonych potencjometrach (sig i głośności). Na obu kanałach. Macie jakiś pomysł od czego zacząć poszukiwania?

Od poprawności montażu, prowadzenia masy, poprawności podłączenia potencjometrów. zakładam że napięcia pomierzone i prąd ustawiony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hory]

Tak napięcia i prąd ustawiony zgodnie z instrukcją. Obejrzę jeszcze raz luty. Płytka w tej chwili nie posiada obudowy. Potencjometry chyba nie mają znaczenia ponieważ z nimi i bez nich jest tak samo.
