Selektor wejsc - jak ?

[Lok]

W moim Gainclonie brakuje selektora wejsc. Chcialbym zrobic jakis prosty z 3 wejsciami. Czy macie jakies pomysly. Prosty selektor ktory za bardzo nie popsuje dzwieku.

Jak wy wykonujecie u siebie takie selektory. Czy zwykly przelacznik stereo 3 sekcyjny mocno zdegraduje dzwiek. Czy mozna w latwy i prosty sposob zrobic dobry przelacznik.



dzieki za pomoc.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Znalazlem w tme.pl selektor LORLIN 2 sekcje, 6 pozycji, Tylko ze sa dwa rodzaje BBM (break before make) nie zwiera przy przełączaniu i MBB (make before break) zwiera przy przełączaniu.

Ktory sie lepiej nada do wyboru zrodel. Czy chodzi o to ze zwiera mase przy przelaczaniu.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loben]

Od jakiegoś czasu sam chciałem o to zapytać. Kolega mówi mi żebym zrobił na przekaźnikach, dobry pomysł?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

i przekaźnik i DOBRY przełącznik obrotowy będzie się nadawał. POZDRAWIAM:)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Raf a jaki przelacznik BBM czy MBB.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cubino]

Według tego co stoi na stronie

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - BBM.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[totem2]

Tylko i wyłącznie BBM. Inaczej przy przełączaniu będą miksy sygnału z dwóch wejść. Ale ja bym użył przekaźników. Łatwiej o krótką drogę sygnału, bardziej elastyczne konstrukcyjnie - może być obrotowy, mogą być przyciski, zdalne etc. Łatwiejsza konstrukcja mechaniczna (nie trzeba ciągnąć osi przez cały wzmak). Mniejsze problemy z dostępnością części. O dobry, podwójny przełącznik obrotowy ciężko. Dobre przekaźniki to dużo prostsza sprawa. A jeśli przełącznik ma być obrotowy to wystarczy pojedynczy i jego jakość (więc i cena) nie jest krytyczna.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buzer]

Witam.



Przekaźniki jak najbardziej!

Ostatnio zacząłem sie bawić w programowanie i mam już programik do selektora na mikrokontrolerek.

Selektor na mikroswitch-ach (reset) - na płycie guziczki i diodki - naciśnięcie przycisku - włączenie danego wejścia i zapalenie sie odpowiedniej diody. Potrzebny mikrokontrolerek, przekaźniki, układ sterujący przekażnikami (ULN 2803A), mikroprzyciski. Przekaźniki telekomunikacyjne (np Omron - 7 zł szt) koszt pozostałej elektroniki to jakieś 25 zł. Postaram się zamieścić schemat, i program. Sprawdze jaki najtańszy mikrokontroler będzie pasował, jak będzie zainteresowanie to mogę zaprogramować mikrokontroler.



pzdr

Buzer

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buzer]

Hej



Chyba ATtiny11 bedzie pasował - do max 3 wejść (4 zł), ULN2803 (1zł), diody LED (3 szt - 1,5 zł), przyciski (3szt - 1 zł) plus oczywiście przekaźniki i zasilanie 5V i przekaźników.



Sprawdze.

Pzdr

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Buzer>



Ja jestem zainteresowany takim ukladem.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

To już chyba prościej zrobić przełanczanie przekaźników za pomocą przłącznika obrotowego, bądź jakiego kolwiek innego. do przełącznika dopinamy jeszcze diody i jest dodatkowo sygnalizacja wybranego wejścia. Układ prosty i chyba nie do zdarcia, podobnie jak "Kałach" :) POZDRAWIAM:)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buzer]

> FAF

Zgadzam sie. Pytanie czy chcemy naprawde prosto i w miarę dobrze czy z bajerkiem i naprawde dobrze.

Nie zapominajcie, że przełącznik obrotowy naprawdę dobrej jakości to kilkadziesiąt lub więcej zł. Zwykły za 5 zł nie jest hermetyczny i nie ma pozłacanych styków jak przekaźniki telekomunikacjne, prędzej czy później styki będą śniedzieć. Taki z guzikami za ok 35-40 zł (z przekaźnikami 3 szt.- i zasilaniem) mamy na lata i wypiardowo. :)



Pzdr

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Przełącznik nie musi być super, bo nie uczestniczy w transmisji sygnału, a czy lekko ześniedzieje czy nie, to praktycznie nie ma znaczenia. On ma tylko podawać napięcie na zasilanie cewki przekaźnika. Natomiast przekaźnik musi być dobry. Ja stosuje Takamisawe RY-12 i jestem zadowolony. POZDRAWIAM:)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buzer]

RAF >



Racja - może być i tak :)

Pzdr

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gelon14]

W którymś ze starych numerów EP zamieszczony był selektor na układzie CD4017. Jednym przyciskiem kolejno przełącza się wejścia.

Na zamieszczonym schemacie wykorzystane są tylko dwa wyjścia układu ale można podłączyć ich 9.

trzeba tylko pamiętać, żeby ostatnie wyjście podłączyć do 15 nogi układu (reset).

[obrazekLUKASZ-258946_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wiki]

>RAF

Gdzie kupujesz Takamisawe?

Potrzebuję parę sztuk.

Pozdrowienia

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

właśnie RAF, też by mi się parę przydało ;-)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Takamisawe kupiłem jakieś 3 lata temu w sklepie elektronicznym "Elga" na Fabrycznej w Lublinie. Oczywiście nie wiedziałem, że będą mieli Takamisawy, a znając ich "fachowość" poprosiłem aby podali mi pudełko z przekaźnikami na 12V, i tam leżało pare sztuk tych przekaźników. Kosztowały wtedy 7.50zł/szt. POZDRAWIAM:)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Równie dobre przekaźniki Omron są tutaj :

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w zbiorze :elektromechanika/przekaźniki i styczniki/ przekaźniki do druku.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

i jeszcze tutaj :

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale lepiej szyka się elementów w Elfie;)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirc]

Witam szanownych forumowiczów :)

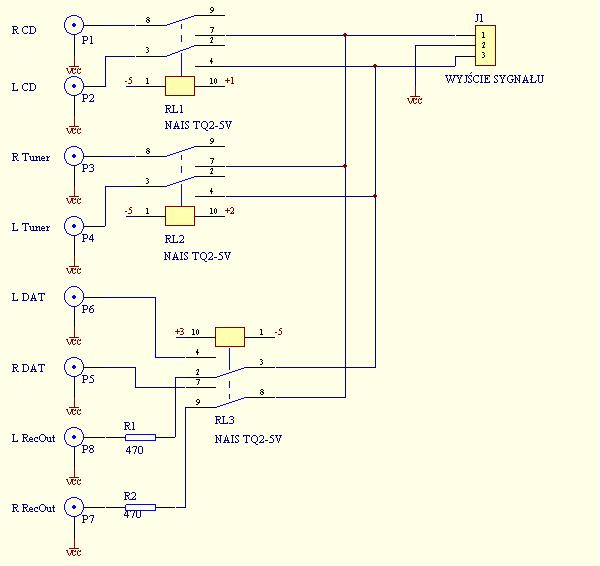

Też jakiś czas temu musiałem rozwiązać problem z selekcją wejść w moim lampowym

preampie. Zrobiłem to w ten sposób że do pozłacanych gniazd (takich pjedyńczych za 4.5pln)

zamontowanych do tylnej ścianki obudowy,przymocowałem PCB z przekaźnikami.Płytka wchodzi

na piny sygnałowe gniazd które rzecz jasna są przylutowane do padów na płytce. Masy, dla sygnałow

wejścowych i wyjścowych są rozdzielone. Masę poszczególnych gniazd połoączyłem srebrzanką i

podlutowałem do pada przy złączu J1. Sygnał z CD trafia krótką drogą do przekaźnika RL1 i zaraz do

J1,gdzie podlutować można jakiś fajny kabelek prowadzący na wejście preampu.J3 to złącze do załączania

przekaźników i funkcji mute (przekaźnik RL4 zwiera sygnał do masy w trybie standby) Jakby się komuś

spodobało moje rozwiązanie to polecam (perfekcjonistom) wykonanie płytki na grubym dwustronnym laminacie z metalizacją otworów

pod piny gniazd, aby uniknąć zimnych lutów przy częstych zmianach interkonektów. Ja to zrobiłem na

jednostronnym druku jak na rysunku i też jest ok.



pozdrawiam

[obrazekLUKASZ-260715_1.gif]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Ja zaprojektowałem taki schemacik ,podajac krutki impuls na ulm-a wyzwalamy kolejny przekaxnik i resetójemy pozostałe .

[obrazekLUKASZ-262255_1.GIF]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

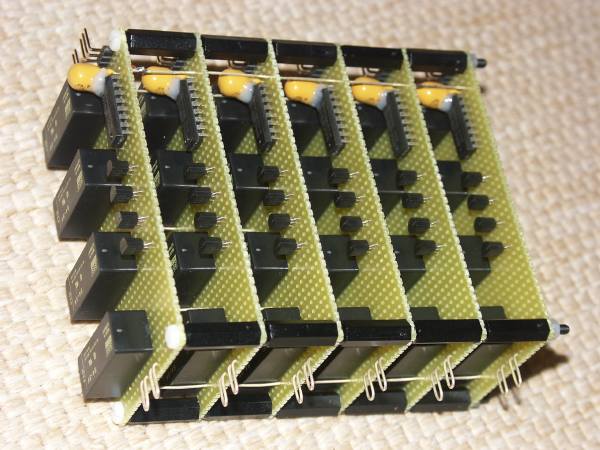

Ja tez jestem zdecydowanym zwolennikiem przekaznikow :) Sposob prosty i prawie zawsze 100% powodzenia jezeli chodzi o zachowanie jakosci przelaczanego sygnalu. Oto czesc mojego selektora sygnalow do nowego preampa do kina domowego - przekazniki telekomunikacyjne (Au na Ag) Niemieckie SDS - okablowanie to nawojowa srebrzanka to HF - pierwszy model chodzi juz u mnie i zachowuje sie calkiem przyzwoicie :)

[obrazekLUKASZ-264788_1.jpg] [obrazekLUKASZ-264788_2.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rastuch]

>mirc



mam prosbe mozesz podeslac ( jesli to nie tajemica ) rysunek pcb i lementy do selektora.

Szukam takiego divajsu juz ze dwa tygodnie





rastuch

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirc]

A to schemat selektora.Jak widać układ jest bardzo prosty(no bo taki miał być ;) ) : 3 wejścia CD, Tuner ,DAT, wyjście do nagrywania REC OUT,wyjście przedwzmacniacza oraz do subwoofera.Kilka wyjaśnień: Wejście "magnetofonowe" (DAT)razem z REC OUT w moim przypadku służy do podłączenia karty dźwiękowej. Nie jest to typowa pętla magnetofonowa jaką można spotkać w firmowych rozwiązaniach.Sygnał na RECOUT pojawia się tylko wybrane jest wejście tunera bądź CD. W pozycji DAT, na RECOUT nie ma żadnego sygnału.Chodziło mi o to żeby uniknąć sprzężenia pomiędzy wejściem a wyjściem karty. Wyjście na subwoofer podłączone jest przez rezystory 100k do wyjścia preampa.Nie jest to może najszczęśliwsze rozwiązanie, jednak rezystory te nie pogarszają (w moim przypadku) separacji kanałów. Przekażniki jakie zastosowałem to NAIS TQ2-5V (hermetyczne,Au na Ag , 7,5 zł)widziałem je już w kilku adiofilskich konstrukcjach i sprawują się ok.(jedyne co można im zarzucić to głośne stukanie) A propos; może ktoś wie jakie przekaźniki są najlepsze ?(do bezkompromisowych konstrukcji).

Pozdrawiam

[obrazekLUKASZ-266337_1.jpg] [obrazekLUKASZ-266337_2.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirc]

Nie bardzo wiem jak przekonwertować rysunek płytki z protela 99se na Jpg w skali 1:1 z dobrą jakościa, tak aby można było to tu zamieścić . Mogę Ci przesłać na priva plik .pcb jesli ci to odpowiada.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirc]

Powyższy wpis skierowany jest do rastucha.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mmx]

Witam,



mam pytanie odnośnie przekaźników, jest taki parametr jak Minimalne Obciążenie styków - najmniejszą wartość tego parametru jaką znalazłem w jakimś przekaźniku Omron to 1mA (Au+Ag) - problem w tym że jak na selektor wejść to za dużo, używacie jakiś innych przekaźników czy olewacie to ?



pozdrawiam,

MMX

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Urzywam - AZ850 - sygnałowe przekażniki tańsze od omron i w 2 wersjach, mono -lub -bistabilnej. schemat po wyżej w wersji bistabilnej , sprawdzają się.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rastuch]

dzieqje bardzo !!!!

Jak bys wrzucil jeszcze rysunek pcb to umyje ci okna na swieta



rastuch
