Selektor wejsc - jak ?

[am]

poniewaz nie jestem elektronikiem...mam pytanie czy mysle prawidlowo...chce zrobic selektor na przekaznikach ale bez elektroniki... czy wystarczy ze napiecie podlacze do przelacznika a z niego bezposrednio so przekaznikow??

jaki transformator uzyc ( chodzi o moc ), i jakie przekazniki polecacie z tych ogolnodostepnych... moze jakis maly ranking??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nie radzę zasilać tego napieciem przemiennym. Daj przynajmniej mostek i kondensator filtrujący.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

tak tak...nie pisalem nic o napeciu zmiennym :) oczywiscie ze bedzie mostek i kondensatory... :)

poza tym wszystko wporzadku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

uzyje takich przekaznikow ( takich jak ten przykladowy na koncu pdf'a )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



chyba beda ok...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Taki selektor jest bardzo OK, jest tylko pewien problem z przekaźnikami. Minimalny prąd styków wynosi 1mA , a minimalne napięcie 1V. Sygnał audio jaki będziesz przełaczać w większośći wypadków nie spełnia tych wymagań i styki mogą nie trzymać pewnie. Nie wiem naile to jest istotne i czy ma jakiś wpływ na pracę selektora.

Trzebaby wymusić by przez styki płynąl dodatkowy prąd stały. Być może lepsze byłyby kontaktrony.

Ale raczej nie przewiduję większych problemów i powinno być całkiem dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>am



Jest jeszcze możliwość zrobienia selektora wejśc np na SSM2404 (Analog Devices) - jest specjalnie przeznaczony do audio. Wówczas takim przełącznikiem Lorlin sterujesz w/w scalakiem. Jan Dupont z delta-audio.com zrobił preamp z wykorzystaniem takiego scalaka. Może następny selektor (do Nakamichi) zrobię na CK1050 oraz SSM2404...



p.s.

Robisz fajne płytki, także zrobienie pcb pod SSM2404 nie powinno Ci sprawić kłopotu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

dzieki za tip wlasnie mu sie przygladam i zaraz siadam do rysowania... :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>am



SSM2404 możesz zamówić jako sample a AD.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

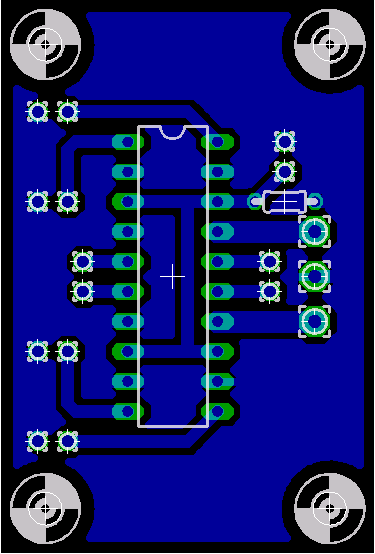

wyszlo mi cos takiego...nie wiem czy jest wszystko dobrze...nie jestem elektronike...takze prosze o ocene i poprawki..napewno cos naknocilem laczac dgnd z agnd :) no nic... wyglada to tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

oczywiscie to jest jeden kanal

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

czy moglby mi ktos wytlumaczyc jak zamowic sample...?? mam problemy z kodem pocztowym...pisze ze potrzebuje 8 cyfr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pelos]

am, 17 Gru 2005, 13:45



>wyszlo mi cos takiego...nie wiem czy jest wszystko dobrze...nie jestem elektronike...takze prosze o

>ocene i poprawki..napewno cos naknocilem laczac dgnd z agnd :) no nic... wyglada to tak

>



Masz poprzerywana mase - pola pod sruby po lewej stronie.



--

Pelos

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>am

Za jakąś godz Ci napiszę o samplach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>am



wejdź tu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zaznacz "No, I am a new user.", wypenij formularz i dalej wg wskazówek.



Jka sobie znajdziesz element w AD, zrobisz "Add to chart" w kolumnie "Samples Cart".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

jezeli przyjrzysz sie na zdjeciu masa laczy sie z druga strona poprzez piny 2 z 19 i 9 z 11...



bear nie ma mnie teraz w domu.. jak wroce to sie odezwe...w chwili obeznej jestesmy z kolega na etapie testowanie wzmacniacza na 1875..

btw..poxipol nie przewodzi pradu... :) trzeba bylo jakos odizolowac radiator od obudowy metoda chalupnicza :D



pozdrawiam...



a jak plytka...pomijajac ta mase?? ok?? poprawie te narozniki jutro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

z zamowieniem sampli prawie wszystko ok...wszystko sypie sie gdy wpisuje kod pocztowy..pisze ze jest za krotki i powinien miec 8 cyfr.. :(



poprawliem ta mase

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bitrate]

am> Dopisz przed kodem 048 ja tak mam i paczki zawsze dochodziły

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>am



ja mam przed kodem pocztowym PL ( PLxx-xxx )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

ok...zlozylem zamowienie...teraz troche cierpliwosci :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buzer]

Hej

Nie wiem jak teraz, ale jakiś czas temu AD przestało wysyłać sample do Polski. Dzieki tym wszystkim debilom, którzy zamawiali dużo i handlowali.



Pzdr

KC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

Ci gościowie z elektroniką nie mają pewnie do czynienia na codzień :). Pewnie skończyli Zarządanie i Marketing

i zaliczają praktykę w ten spsób :) :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

:/ mam nadzieje ze dojda do mnie..zamowilem jeszcze op285 zeby sprawdzic co to takiego i jak bedzie dzialac...jak sie nada to dam do sekcji line... wiem ze national nie wysyla...gdzies o tym czytalem...

podejrzewam ze mail jaki dostalem od nich z numerem zamowienia itp o niczym nie swiadczy, bo robi to automat...



aha.... tak jak wczesniej pisalem nie jestem zbyt mocny jezeli chodiz o czesc teoretyczna...wiec zadam troche laickie pytanie...



czym sterowac te przelaczniki... normalnym napieciem?? i jakim + czy - ile woltow itp...bylbym wdzieczny za odpowiedz.. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

poziom TTL albo CMOS

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

ok.poziom ttl lub cmos... :D ale ja pisalem ze nie jestem elektronikiem.. prosze cos jasniej na ten temat :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>am



Tu np znajdziesz opis:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

ok...z tego co zrozumialem to ukladem steruje sie napieciem 5V np z takiego zasilacza..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i tak przy wybraniu kanalu pin sterowania w ukladzie zasilany jest 5V ( wartosc logiczna 1 ) jego odlaczenie czyli 0V jest rownoznaczne z odlaczeniem kanalu ( wartosc logiczna 0 )



czy mam racje??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>am



Tak. Zobacz datasheet

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w tabeli sekcja CONTROL SECTION: Dwie pierwsze pozycje "Digital Input High" (od 2,4V do Vs) oraz "Digital Input Low" (od 0V do 0.8V)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

ok..dzieki juz wszystko rozumiem :) teraz tylko czekam na sample

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

no i sprawa sie rypla ...bo analog odwolal moje zamowienie..pani z oddzialu we wloszech z tejze firmy pisze ze pradopodobnie centala odrzucila moj email... hehe pisujemy do siebie juz od tygodnia...mam nadzieje ze znajdzie na to jakas rade

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

nie znalazlem tych ukladow w zadnym sklepie online w polsce...a gdybym mial zamawiac z analog'a to bym sie pochlastal kosztami :( moze sa jakies zamienniki tego ukladu??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
