Selektor wejsc - jak ?

morris · 8 Maja 2006

->macsch

Zamówienie (chyba) będzie otwararte dla wszystkich:)

A nowy wątek- zamówienie zostało odłożone na 3 tygodnie z powodu braku "plynności finansowej";) więc odpowiedni nowy wątek później.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mad_z · 8 Maja 2006

Panowie,

Nowy wątek można założyć - "Wspólne zamówienie w diyclub.biz" - chyba bedzie jasne i czytelne. Nawiasem mówiąc brakuje mi zakładki na Lukar ala "Group Buy".

Czy są chętni na zakupy też w drugim sklepie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

Oczywiście można sie podłączyć pod zamówienie i każdy mile widziany - zawsze można wynegocjować jakieś zniżki:-)

Z powodów celno-ubezpieczeniowych w razie dużego zainteresowania proponuje podzielić zamówienie na 'paczki' - tak by koszt wysyłki rozkładał sie na jakieś 10$ na osobe - czyli po 8 osób na jakieś 4kg ubezpieczonej wysyłki - ale to jest do uzgodnienia.

Opłata - PayPal - chyba najlepsze rozwiązanie:-)

Czekam na info i zakładam albo jeden ale dwa wątki by sie nie pomieszało:-) kto co chce z jakiego sklepu...

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

koziol · 28 Maja 2006

no to co, czy ktoś bierze się za organizowanie zamówienia w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) bo też bym chętnie coś zamówił, lecz nie podejmę się tego sam, ponieważ nie piszę i czytam w żadnym cywilizowanym języku, a chętnie też bym coś zamówił

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

inżynier · 12 Czerwca 2006

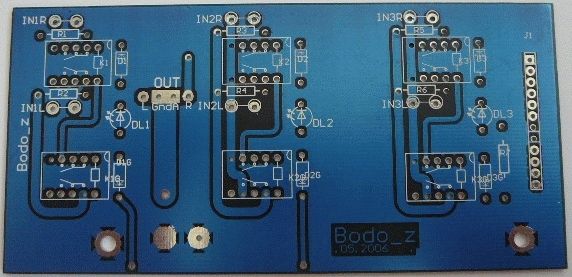

Chciałem pokazać płytkę selektora kanałów, którą mam dzięki uprzejmości kolegi bodo_z .

Selektor 3 wejść niezbalansowanych. Przełączana także masa. Sterowanie sygnałem stałym: +12V, 0V. Zero wybiera wejście. Stan (wybrane wejście) może być sygnalizowany zapaleniem diody LED; LED wlutowany w płytkę lub wyprowadzony przez pinheder na zewnątrz. Sterowanie również wprowadzone przez pinheder.

Przekaźniki 12V z relpolu: RSM850.

Płytkę zaprojektował bodo_z, a ja oglądałem kolejne wersje, mnożyłem trudności i czepiałem się szczegółów :) A potem zamówiłem w zakładzie w Miedzeszynie. Jak przyjdzie pora, to zamieszczę zdjęcie płytki zamontowanej we wzmacniaczu.

Sterowanie zaprojektowane pod układ od Madrala:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Płytka dość duża, ale rozmiar wynika z rozkładu wnętrza wzmacniacza, do którego jest przeznaczona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Slawo10 · 19 Lutego 2007

nie wiedziałem dokładnie w jakim temacie zadać to pytanie no to zadam tutaj

czy do zasilania przekaźników selektora można użyć napięcia wzmacniacza, z użyciem zenerki do zmniejszenia napięcia do 12V, czy wpinanie się w tor zasilania wzmacniacza najlepiej nie ingerować, bo będzie to wprowadzać jakieś zakłucenia

czy może najlepiej użyć oddzielnego zasilania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

vojt48 · 5 Kwietnia 2007

Katalog Conrada 2006-2007, strona 684:

płytka do przełącznika stopniowego i przełącznik stopniowy.

Komplet około 20zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirc · 9 Kwietnia 2010

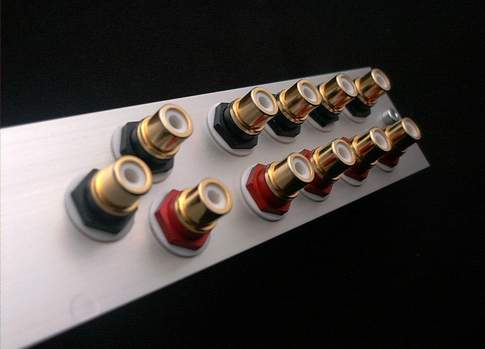

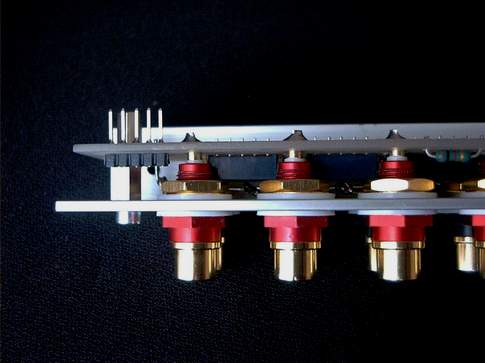

Znalazłem parę zdjęć selektora który opisałem wcześniej. Dostaje maile z zapytaniem czy posiadam płytki do tego selektora. Niestety nie, płytkę wykonałem domowym sposobem (termotransfer) w jednym egzemplarzu. Działa to już kilka lat bez awaryjnie i z dobrym rezultatem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

loszmi · 9 Kwietnia 2010

Taka ładną płyteczkę robił Bardini.

Ma to w programie zrobione, zapytajcie czy można to rozpropagować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

loszmi · 9 Kwietnia 2010

Mirc, używam, też tych gniazd chinch, ale zauważyłem jeden problem. Ta czerwona i czarna anoda nie przewodzi prądu i kilka razy musiałem ją na gwincie zeszlifować.

Jedno gniazdo mi się ponadto rozpadło. Część złota wypadła z kolorowego korpusu.

Jak jest u Ciebie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

baksik00 · 9 Kwietnia 2010

Gdzie mozna takie kupić ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirc · 9 Kwietnia 2010

Z gniazdami które kupiłem kilka lat temu do selektora nie miałem żadnych problemów. Były precyzyjnie wykonane, warstwa złota dosyć gruba, powierzchnie były gładkie. Bodajże dwa lata później kupiłem takie , i jakość była duża gorsza (inna fabryka?), i tak jak pisał Loszmi zdażyły się dwie sztuki które miały

dużą rezystancje pomiędzy częścią aluminiową a pozłacanym stykiem. Generalnie mimo wszystko odradzam te gniazda. Pomysł aby łączyć część anodyzowaną aluminiową z pozłacanym stykiem sam w sobie jest nie najlepszy. W późniejszych projektach stosowałem gniazda Vampire (CMIF-OFC(Copper body)), i te naprawdę polecam, chociaż cena dużo wyższa. A może ktoś zna lepsze gniazda za przyzwoitą cenę?
